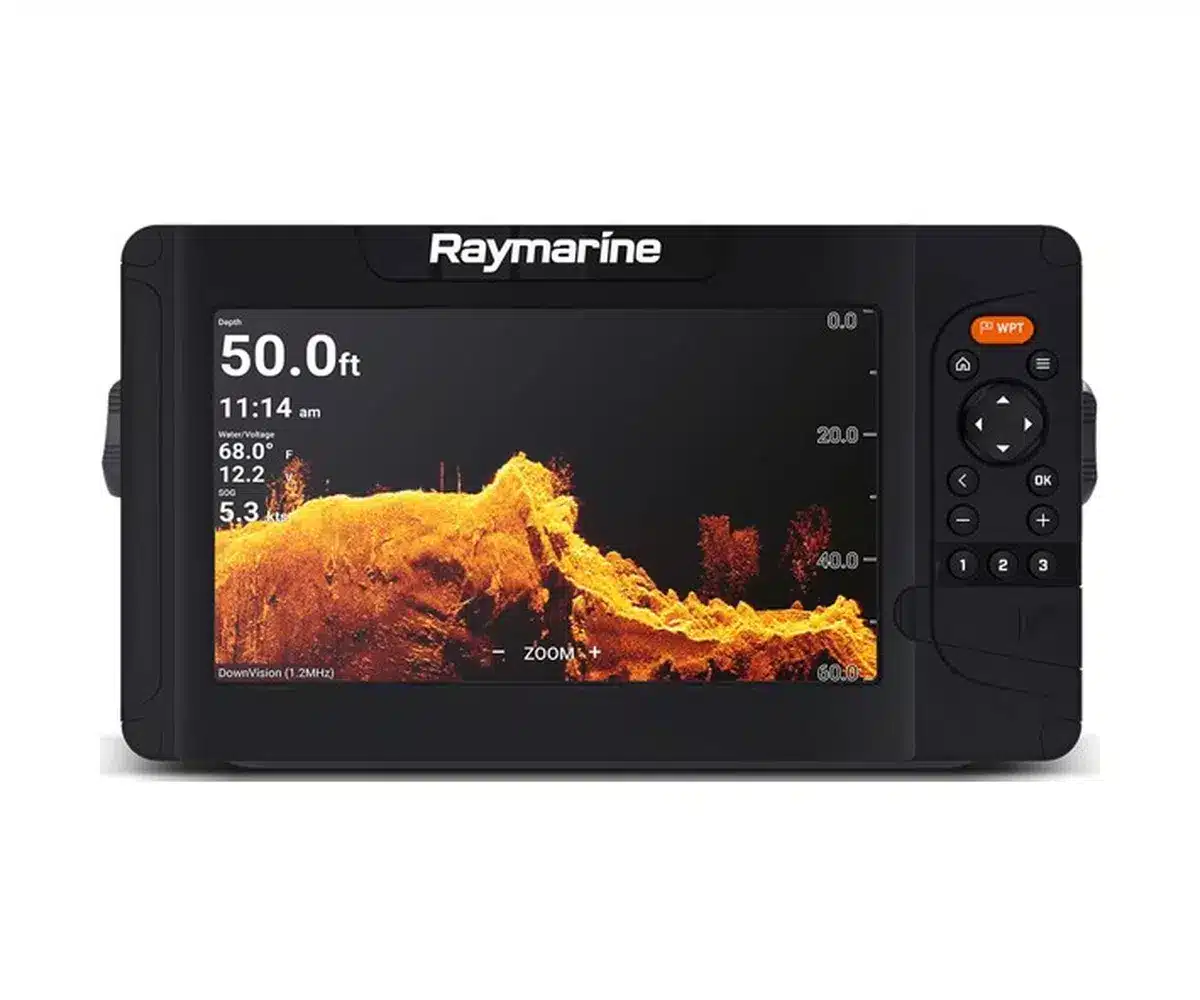

La série de sondeurs CHIRP / GPS Element de Raymarine donne l’avantage lorsque vous traquez les poissons . En donnant une vision la plus nette possible du monde sous-marin, la technologie de sondeur à 1,2 MHz HyperVision™ amène une très bonne résolution des images DownVision, SideVision et RealVision 3D .
CARACTÉRISTIQUES PRINCIPALES
SONDEUR/GPS
Écrans visibles en plein soleil avec récepteur GNSS/GPS intégré.
HyperVision supérieure
La technologie de sondeur CHIRP à 1,2 MHz offre des images de résolution beaucoup plus élevée par rapport aux sondeurs à balayage latéral et descendant classiques.
Transducteur tout-en-un
Réunit les canaux de sondeur HyperVision, DownVision et SideVision, RealVision et CHIRP traditionnel dans un seul élément simple à installer.
RealVision 3D intégré
Identifiez précisément l’emplacement des hauts-fonds, du fond des canaux et d’autres changements de contour.
Processeur rapide à quatre cœurs
Pour tracer instantanément de nouvelles cartes en image 3D nette.
HYPERVISION™
HYPERVISION DOWN
HYPERVISION SIDE
Augmentez la résolution avec HyperVision™
- HyperVision utilise de très hautes fréquences (1,2 MHz) et la technologie CHIRP pour apporter un nouveau niveau de précision aux images DownVision, SideVision et RealVision 3D
- Le mode HyperVision 1,2 MHz est optimisé pour des images de super haute résolution jusqu’à 30 m (100 pieds)
- Passez au sondeur CHIRP standard à 350 kHz pour les distances plus longues, des images en haute résolution et une portée allant jusqu’à 180 m (600 pieds)
- Le sondeur CHIRP de pointe d’Element fonctionne aussi sur la plage de haute fréquence 200 kHz pour cibler les poissons, et les suivre au fond à haute vitesse et à des profondeurs de 275 m (900 pieds)
TRANSDUCTEURS ET CONNEXIONS
Capteurs HyperVision™ CHIRP
La conception tout-en-un des transducteurs HyperVision d’Element les rend compacts et faciles à installer. Raymarine propose des options de montage sur tableau arrière et dans la coque pour s’adapter à tous les bateaux.
Nouveaux transducteurs :
- Transducteur monté sur tableau arrière tout-en-un RV-100
- Transducteur en plastique dans la coque tout-en-un HV-300TH
- Paire de transducteurs traversant les coques profondes en V HV-300THP
Connexions
- Puissance et NMEA2000
- Transducteur
| CARACTÉRISTIQUES TECHNIQUES | ||||
| MODÈLE | Element 7 HV | Element 9 HV | Element 12 HV | |
CARACTÉRISTIQUES GÉNÉRALES
| Taille de l’écran | Écran LCD 7,0″ optiquement lié | Écran LCD 9,0″ optiquement lié | Écran LCD 12,0″ optiquement lié |
| Résolution de l’écran | 800 x 480 WVGA | 1280 x 800 WXGA | |
| Type d’écran | Non tactile | ||
| Luminosité | 1 500 nits | ||
| Angle de vue | Haut 50° / Bas 60° / Gauche 70° / Droite 70° | Haut 89° / Bas 89° / Gauche 89° / Gauche 89° | |
DONNÉES PHYSIQUES
| Dimensions globales L x H x P |
240 x 135 62 mm (9,5 x 5.3 x 2,4 pouces) |
287 x 161 x 62 mm (11,3 x 6,3 x 2,4 pouces) |
357 x 215 x 62 mm (14,1 x 8,5 x 2,4 pouces) |
|
| Poids (lb) | 3,0 | 5,0 | 6,5 | |
| Étanchéité à l’eau | IPx6 et IPx7 | |||
| Température de fonctionnement | -25 °C à +55 °C(-13 °F à 131 °F) | |||
| Température de stockage | –30 °C à +70 °C (-22 °F à +158 °F) | |||
ALIMENTATION ÉLECTRIQUE
| Tension | 12 V CC (8 V à 16 V CC) | ||
| Consommation d’énergie (maximum 12 V CC) |
15 W | 20 W | 25 W |
CAPTEURS
| GNSS / GPS | Récepteur GPS/GNSS intégré : GPS/GLONASS | ||
| Type de sondeur (intégré) | Sondeur CHIRP intégré, DownVision (Standard et Hyper), SideVision (Standard et Hyper) RealVision™ 3D (Standard et Hyper) | ||
| Connexion du sondeur | Connecteur à 15 broches de type HyperVision™ | ||
| Profondeur des sondeurs | CHIRP Sonar = 274 m (900 pieds) DownVision™ Standard = 183 m (600 pieds) | DownVision™ Hyper = 30 m (100 pieds) SideVision™ Standard = 91 m (300 pieds) | SideVision™ Hyper = 30 m (100 pieds) RealVision™ 3D Standard = 91 m (300 pieds) | RealVision™ 3D Hyper = 30 m (100 pieds) |
||
MISE EN RÉSEAU
| Ethernet | S/O | ||
| NMEA0183 | S/O | ||
| NMEA2000 | 1 x port NMEA2000 (DeviceNet microC) | ||
| Prise en charge des réseaux NMEA2000 | ENTRÉE : Moteurs compatibles NMEA2000 (max. de 2) | Capteurs de réservoir compatibles NMEA2000 (max. de 4) | Capteur de cap (pour stabilisation des cartes) SORTIE : GPS (pour détresse VHF et ASN) |
||
| SeaTalkng | Nécessite un adaptateur de câble A06045 DeviceNet femelle (F) – 400 mm | ||
| USB | S/O | ||
| Wi-Fi | Wi-Fi – 802.11 b / g / n | ||
| BlueTooth | Bluetooth 4.0 + Low Energy (basse consommation) + classe de puissance 1.5 | ||
AUTRES CARACTÉRISTIQUES
| Cartographie | Raymarine LightHouse NC2, Navionics, C-MAP Essentials et C-MAP 4D MAX+, et compatible avec toutes les cartes de la boutique de cartes Raymarine. |
| Marées et courants | Nécessite LightHouse LNC2, Navionics ou C-MAP |
| Points de route / itinéraires / traces | 5 000 points de route / 200 groupes de points de route / 50 itinéraires – 250 points de route maxi / 15 traces – 10 000 points de trace maxi |
| Mémoire interne | Disque SSD 8 Go |
| Mémoire externe | 1 x emplacement MicroSD – microSDHC 32 Go max. format NTFS ou FAT32 / microSDXC 2 To max. format NTFS ou FAT32 (la microSD au format natif exFAT doit être formatée en NTFS ou FAT32) |
Si vous trouvez moins cher ailleurs, contactez nous
Pour plus d’informations techniques : ICI
Pour le secteur de Marseille NautiServices vous propose un devis complet pièces et installation.
| Poids | 4 kg |
|---|---|
| Options | Cartographie, Sans |
| Marque |
