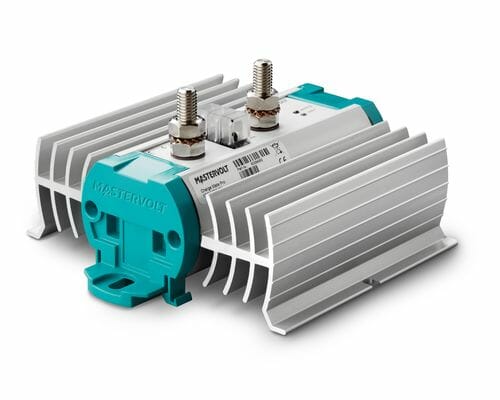

Charge Mate Pro
Relais de charge à contrôle électronique de courant, haute efficacité et protection contre l’inversion de polarité
Une batterie secondaire à bord réclame une solution de charge dédiée. Le Charge Mate Pro permet de distribuer le courant du chargeur ou de l’alternateur efficacement vers deux parcs de batteries tels que batteries de service et de démarrage. Le Charge Mate Pro connecte les deux batteries pendant la charge et les gardent isolées l’une de l’autre lors de leur utilisation. Ceci réduit considérablement le risque de se trouver, par exemple, avec une batterie de démarrage à plat.
Le Charge Mate Pro offre un avantage complémentaire par rapport aux relais mécaniques en limitant de niveau de courant de charge sur la seconde batterie. La batterie principale, telles que la batterie de démarrage, est ainsi chargée en priorité. Le retour de courant est automatiquement bloqué, même lorsque la tension de la batterie secondaire est supérieure. Une fonction de démarrage d’urgence est possible en mettant en place un commutateur de dérivation disponible en option pour le Charge master Pro.
Par exemple, sur un bateau, on peut trouver une batterie de guindeau connectée au circuit de servitude. Le Charge Mate Pro assure que la batterie de servitude est toujours chargée en priorité. Le blocage du retour de courant en provenance de la batterie du guindeau garantit le maintient du niveau de charge tandis que le contrôle du niveau de courant empêche les baisses de tension sur le circuit du bord.
La gamme Charge Mate Pro comprend des modèles 40 Amp et 90 Amp qui conviennent chacun à des utilisations avec chargeurs ou alternateurs.
Charge Mate Pro : pour une charge parfaitement contrôlée à partir d’une seule source.
Applications
Marine et nautisme, applications mobiles. Solution efficace pour les installations embarquées exigeantes en puissance et/ou la nécessité de gérer les priorités et limites de courant de charge.
Caractéristiques
- Couplage de charge électronique avec très faible chute de tension.
- Permet une double charge efficace.
- Convient à tous les types de batterie, y compris Lithium Ion.
- Courant de charge de la batterie secondaire limité à 40 A.
- Haute fiabilité du système qui privilégie la charge de la batterie principale.
- Unidirectionnel pour bloquer le retour de courant en toutes circonstances(?).
- Empêche les chutes de tension sur le circuit du bord.
- Convient à tous les types de batteries et d’alternateurs.
- Témoins de fonctionnement à LED.
- Électronique protégée IP65 dans un boîtier résistant à la corrosion avec dissipateur de chaleur aluminium.
- Installation facile et rapide.
Spécifications du charge Mate pro 40 MASTERVOLT
| Spécifications générales | ||
| Monitoring | témoins LED (alertes et état) | |
| Sortie courant | limité à 40 A | |
| Nombre de sorties batterie | 2 | |
| Gamme de tension d’entrée | 9-32 V | |
| Utilisation parallèle | oui | |
| Tension de batterie | détection automatique 12/24 V | |
| Fonctions de commutation | on, off, auto, start assist | |
| Dimensions, HxlxP | 157 x 140 x 80 mm 6,2 x 5,5 x 3,1 pouces |
|
| Poids | 0,88 kg 1,9 livres |
|
| Normes | CE | |
| Spécifications techniques | ||
| Possibilités de connexion | 3 x cosses faston (switch, masse et état) • switch : pour un interrupteur optionnel ON-OFF-ON pour commande déportée • état : pour témoin LED optionnel | |
| Consommation puissance | interrupteur ouvert : < 1 mA à 12/24 V DC | |
| Types de batteries | tous types (protection Lithium Ion via Sortie Contact Multifonctions, réf. 77030500) | |
| Tension démarrage | 13,5 V (12 V) / 27 V (24 V) | |
| Délai démarrage | 5 sec | |
| Tension arrêt | 12,75 V (12 V) / 25,5 V (24 V) | |
| Délai arrêt | 2,5 sec | |
| Relais | électronique (par des MOFSET avec très faible chute de tension de 0,2 V max.) | |
| Gamme de température (temp ambiante) | -40 °C à 60 °C -40 °F |
|
| Indice de protection | IP65 | |
Spécifications du charge Mate pro 90 MASTERVOLT
| Spécifications générales | ||
| Monitoring | témoins LED (alertes et état) | |
| Sortie courant | limité à 90 A; > 25 °C puissance décroissant | |
| Nombre de sorties batterie | 2 | |
| Gamme de tension d’entrée | 9-32 V | |
| Utilisation parallèle | oui | |
| Tension de batterie | détection automatique 12/24 V | |
| Fonctions de commutation | on, off, auto, start assist | |
| Dimensions, HxlxP | 157 x 140 x 80 mm 6,2 x 5,5 x 3,1 pouces |
|
| Poids | 0,88 kg 1,9 livres |
|
| Normes | CE | |
| Spécifications techniques | ||
| Possibilités de connexion | 3 x cosses faston (switch, masse et état) • switch : pour un interrupteur optionnel ON-OFF-ON pour commande déportée • état : pour témoin LED optionnel | |
| Consommation puissance | interrupteur ouvert : < 1 mA à 12/24 V DC | |
| Types de batteries | tous types (protection Lithium Ion via Sortie Contact Multifonctions, réf. 77030500) | |
| Tension démarrage | 13,5 V (12 V) / 27 V (24 V) | |
| Délai démarrage | 5 sec | |
| Tension arrêt | 12,75 V (12 V) / 25,5 V (24 V) | |
| Délai arrêt | 2,5 sec | |
| Relais | électronique (par des MOFSET avec très faible chute de tension de 0,2 V max.) | |
| Gamme de température (temp ambiante) | -40 °C à 60 °C -40 °F |
|
| Indice de protection | IP65 | |
Manuel utilisateur et d’installation
| Poids | 2 kg |
|---|---|
| Amperage | 40A, 90A |
