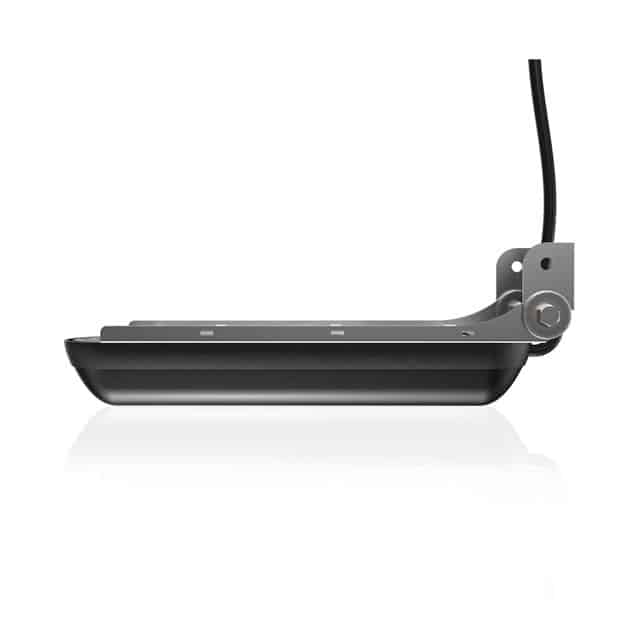

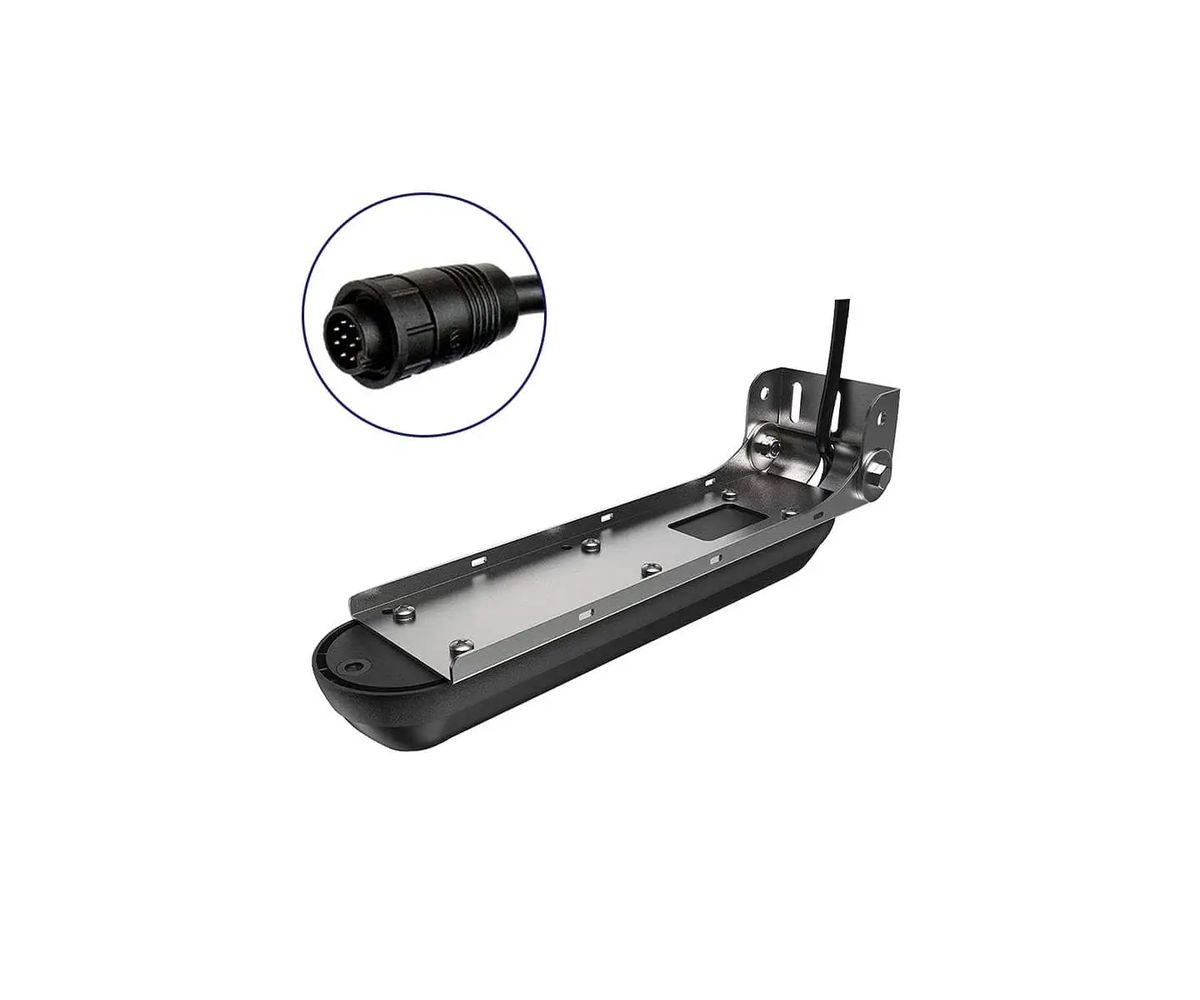

Active Imaging transducer: Provides Active Imaging technology for SideScan and DownScan: 7.6 m (25 ft) cable with Xsonic 9 pin black connector
Clarté ultime
Découvrez des détails raffinés et une portée inégalée grâce à la sonde Active Imaging™ 2-en-1, qui intègre les technologies SideScan et DownScan (455KHz et 800KHz). L’exceptionnelle clarté, la distinction des cibles et les détails fournis par l’Active Imaging vous aideront à trouver plus de poissons en identifiant rapidement des structures telles que des amas de pierres, des arbres immergés, des herbiers, des fossés et des dénivelés, même à grande distance de votre bateau. La sonde Active Imaging 2en1 est idéale en complément d’un transducteur sonar traditionnel.
Technologie d’imagerie active
L’Active Imaging utilise les techniques les plus récentes en matière de génération de signaux sonar. Les transducteurs sont fabriqués en polymère réagissant aux ondes sonores de manière similaire à l’eau, garantissant qu’aucun signal n’est perdu lors de l’émission ou de la réception. Les transducteurs disposent d’éléments séparés pour l’émission et la réception, ce qui permet à l’Active Imaging d’avoir une vitesse de ping incroyablement rapide. De plus, ces éléments séparés concentrent davantage le signal sonar vers l’extérieur, améliorant ainsi la portée du SideScan jusqu’a 50m latéralement.
DownScan : Portée verticale de 91m (300′).
SideScan : Portée latérale de 91m (300′) à 455kHz, 46’m (150′) de côté à 800kHz.
L’utilisation de hautes fréquences (455KHz à 800KHz) permet d’accroitre la précision d’imagerie sans négliger la porté.
La sonde est compatible avec les afficheurs Simrad NSSevo3/3S, GO Series et avec les Lowrance HDS LIVE, HDS Carbon, Elite Ti2, EliteFS.

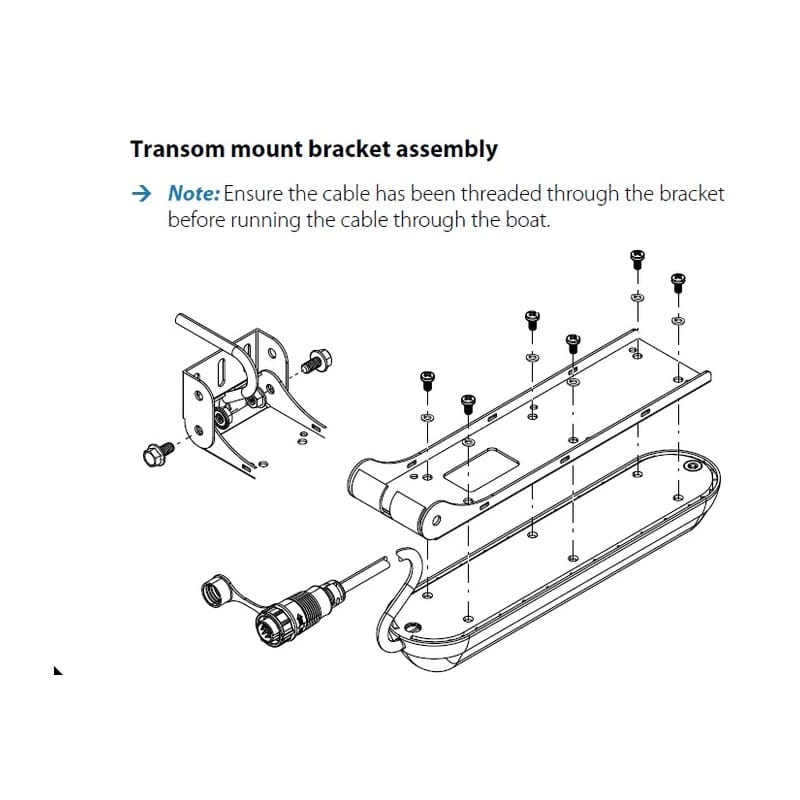

La sonde peut être montée sur le tableau arrière, le jackplate ou la
jupe à l’aide du kit de fixation.
Données techniques
Environnement | |
Température de fonctionnement | De -15 °C à +55 °C (de +5 °F à +131 °F) |
Température de stockage | De -30 °C à +70 °C (de -22 °F à +158 °F) |
Physique | |
Dimensions | 67.0mm x 79.0mm x 280.0mm |
Longueur de câble | 7,6 m (25 pi) ou 1,8 m (6 pi) |
Options de montage | Montage sur tableau arrière, encastré ou sur le jackplate |
Nombre de broches | 9 broches |
Sonde | |
Sortie | Imagerie SideScan, imagerie DownScan et température |
Fréquence | 455 kHz et 800 kHz |
Profondeur max | – DownScan : 91 m (300 pi)
– SideScan : balayage latéral 91 m (300 pi) à 455 kHz, balayage latéral 46 m (150 pi) à 800 kHz |
Vitesse de fonctionnement | DownScan et SideScan : 9 nœuds (10 mi/h) |
