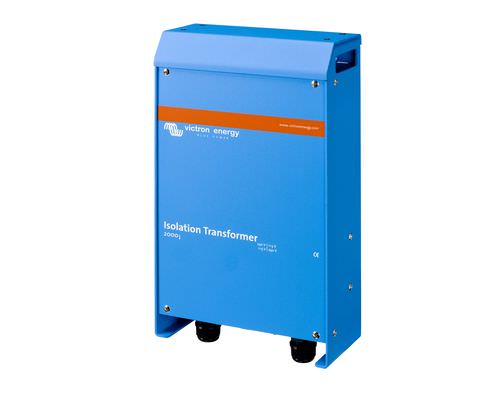

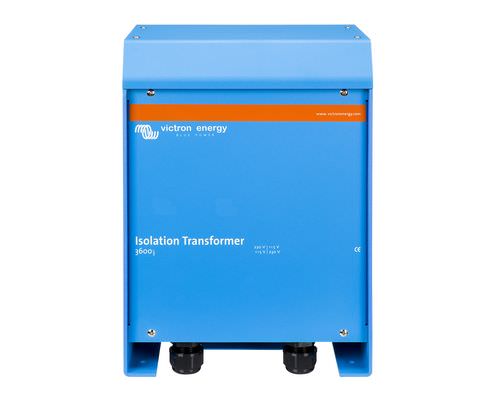

Transformateurs d’isolement Victron de 2000 à 7000W

Sécurité et prévention de l’électrolyse

Probablement l’élément le plus méconnu de l’installation électrique à bord d’un bateau, le transformateur
d’isolement assure pourtant un rôle très important : la séparation électrique du réseau de bord par rapport à
l’alimentation du quai.
Le transformateur d’isolement est donc un élément de sécurité important, qui permet par ailleurs d’éviter la
corrosion par électrolyse.

La Sécurité

Dispositif bien connu dans les installations domestiques, où une mise à la terre assure qu’en
cas de problème un fusible ou disjoncteur différentiel coupe immédiatement l’alimentation électrique. Une telle
mise à la terre n’est évidemment pas réalisable sur un bateau, et seul un transformateur d’isolement permet de
reconstituer une « terre » de protection.

La corrosion par électrolyse

Phénomène qui fait couler beaucoup d’encre et pas mal de bateaux. Elle est provoquée par la différence naturelle de potentiel entre les métaux. Lorsque deux de ces métaux se trouvent dans un liquide conducteur (l’eau de mer en est un très bon) et qu’un courant circule en circuit fermé, le métal le moins noble va se corroder au profit du plus noble en lui abandonnant ses ions.
En pratique le circuit électrique entre les métaux est fermé dès que le bateau est raccordé à la prise de quai : un
courant commence à circuler entre le métal du bateau et la masse à quai et le processus de corrosion lente se
met en route.

Le grand malentendu

Ce danger rampant ne se produit que sur des bateaux en acier ou en aluminium.
En réalité, dès que la moindre partie métallique d’un bateau est en contact avec l’eau (comme toujours l’hélice
et son arbre) le processus de corrosion par électrolyse se met en route dès que l’on utilise un raccordement
électrique au quai.
La corrosion par électrolyse va attaquer les anodes, les hélices, le moteur, et dans le cas de bateaux métalliques
la coque et sa peinture si coûteuse.
Il serait donc préférable de ne pas relier le bateau à la terre de la prise de quai, mais les règles élémentaires de
sécurité ne le permettent pas : en cas de défaut, des tensions très dangereuses pourraient exister sur des parties
métalliques et la protection différentielle serait inopérante.

La meilleure solution

Pour alimenter un bateau à partir du quai en toute sécurité et sans risque de corrosion
par électrolyse est donc de passer par un transformateur d’isolement.
Ce type de transformateur à enroulements séparés transmet l’électricité sans aucun contact direct avec
l’alimentation à quai et reconstitue une masse isolée propre au réseau de bord, à laquelle sont raccordées toutes
les masses (parties métalliques) du bateau. Celui-ci est ainsi parfaitement protégé et sécurisé, les disjoncteurs
différentiels fonctionnant normalement.
Les problèmes compliqués de la corrosion par électrolyse et ses effets néfastes sont ainsi résolus de manière
simple et économique.

Softstart

Fonction standard du transformateur d’isolement de Victron Energy, qui efface les courants
d’appel à la mise sous tension et évite toute surcharge sur la prise de quai.

Recommandation importante

Lorsque le bateau est momentanément à terre (hivernage) il est recommandé de relier provisoirement la terre du secondaire à celle du réseau d’alimentation 230V afin de maintenir la sécurité du réseau électrique.
