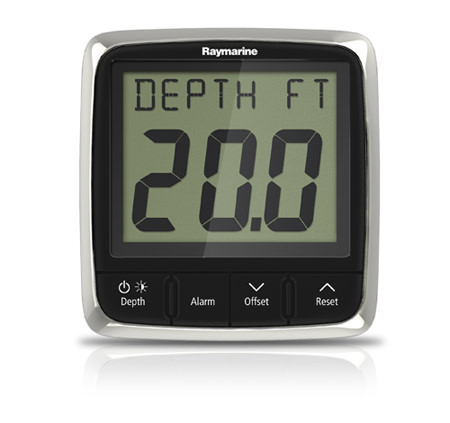

i50 Depth – Afficheur de profondeur Raymarine – E70059

Description

L’i50 Depth (E70059) est un afficheur compact conçu pour fournir des indications de profondeur fiables et lisibles en toutes conditions. Doté de grands chiffres, d’un contraste élevé et d’un rétroéclairage rouge, il affiche la profondeur en temps réel, la tendance, les profondeurs minimale et maximale et déclenche des alarmes paramétrables pour la sécurité. L’appareil fonctionne en mode autonome avec une sonde dédiée ou comme répétiteur sur un réseau SeaTalk / SeaTalk‑NG / NMEA2000, offrant faible consommation et intégration aisée dans un tableau d’instruments.

Caractéristiques techniques

• Référence : E70059.
• Fonctions : profondeur en temps réel, tendance, min/max, alarmes haut/bas/mouillage.
• Alimentation : 12 V DC (plage typique 10–16 V).
• Consommation : faible (afficheur seul typ. 45–65 mA).
• Affichage : écran LCD à fort contraste, grands chiffres, rétroéclairage rouge.
• Connexions : SeaTalk / SeaTalk‑NG (compatibilité NMEA2000).
• Montage : encastrement panneau; cadre fourni; étrier en option.
• Environnement : conçu pour usage marin (plage de température opérationnelle adaptée à la navigation).

Contenu livré (selon bundle)

• Afficheur i50 Depth (E70059) avec cadre d’encastrement.
• Câble adaptateur SeaTalk → SeaTalk‑NG (selon version).
• Capot de protection et visserie.
• Documentation utilisateur et guide d’installation.

Installation et précautions

• Couper l’alimentation avant toute intervention.
• Respecter le schéma de câblage SeaTalk / SeaTalk‑NG et utiliser les terminaisons de bus appropriées.
• Vérifier la compatibilité et la connexion de la sonde de profondeur (sonde vendue séparément sauf indication contraire).
• Effectuer des tests en eau calme pour valider les lectures, régler unités et alarmes.
• Assurer un scellement étanche autour du boîtier et des passages de câble.

Avantages clés

• Lecture rapide et fiable de la profondeur avec grands chiffres.
• Alarmes configurables pour sécurité navigation.
• Faible consommation et intégration simple aux réseaux d’instruments Raymarine.
• Polyvalent : peut servir d’unité maître ou de répétiteur.
