Description

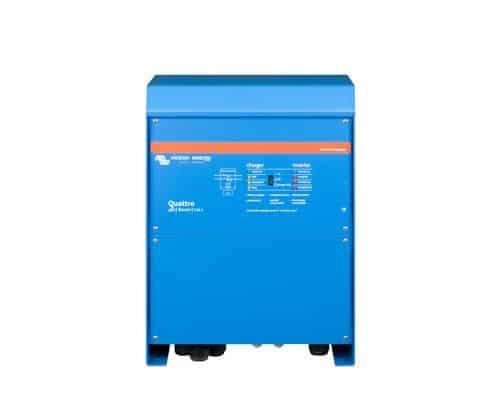

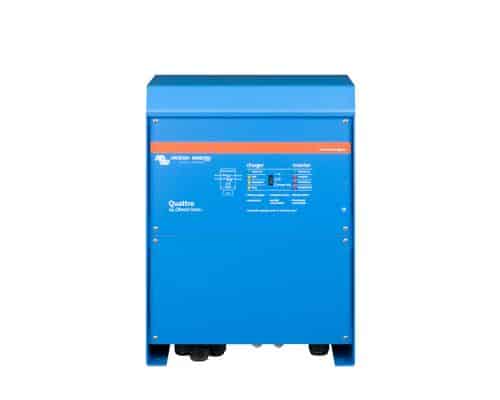

Quattro — double entrée AC, pur sinus et secours instantané
Le Victron Quattro combine un onduleur pur sinus et un chargeur multi-étapes, comme le MultiPlus.
Mais surtout, il gère deux entrées AC (par exemple réseau + groupe) et sélectionne automatiquement la source active.
Ainsi, votre système reste simple, sûr et prêt à toutes les situations.
En cas de coupure, la bascule < 20 ms agit comme un UPS. Par conséquent, l’informatique, le froid
et les instruments restent alimentés. De plus, PowerAssist complète la puissance si le quai ou le groupe est limité, tandis que
PowerControl évite les déclenchements en limitant l’intensité. Au final, vous gardez le confort sans surprise.
Le Quattro dispose aussi de deux sorties AC. AC-out 1 est ininterrompue ; AC-out 2 n’est active que lorsque le secteur est présent
(pratique pour un chauffe-eau). En outre, vous pouvez paralléliser jusqu’à 6 unités, créer une sortie triphasée
ou en split-phase. En bref, c’est la base idéale pour réseau + groupe, sites isolés exigeants et gros bateaux.
- 2 entrées AC : réseau + générateur, bascule automatique.
- 2 sorties AC : AC-out 1 ininterrompue ; AC-out 2 active seulement avec secteur.
- UPS < 20 ms : continuité d’alimentation même lors des micro-coupures.
- PowerAssist / PowerControl : appoint de puissance et limite quai/groupe.
- Évolutif : parallèle (≤ 6), triphasé ou split-phase.
- Supervision : intégration VE.Bus avec appareils GX (Cerbo/Color/Venus) et portail VRM.
- Modèles : 3 kVA, 5 kVA, 8 kVA, 10 kVA, 15 kVA.
Guide de choix rapide
| Usages typiques | Réseau + groupe : bascule automatique, appoint de puissance à la demande. Nautisme & site isolé : charges mixtes (froid, pompes, micro-ondes), continuité assurée. |
|---|---|
| Répartition des circuits | D’une part, mettre les charges vitales sur AC-out 1 (secours). D’autre part, mettre les charges non essentielles sur AC-out 2. |
| Limites d’entrée | Ensuite, régler PowerControl sur chaque entrée AC (réseau/groupe). Ainsi, pas de déclenchement. |
| Extension de puissance | Enfin, envisager le parallèle (≤ 6) et/ou le triphasé si la charge augmente. |
Caractéristiques techniques
| Architecture | Convertisseur-chargeur avec 2 entrées AC et 2 sorties AC |
|---|---|
| Onduleur | Sortie pur sinus, mode éco, démarrage de charges courantes |
| Chargeur | Multi-étapes (bulk / absorption / float), gestion adaptative |
| UPS (transfert) | < 20 ms — continuité d’alimentation |
| PowerAssist / PowerControl | Appoint de puissance & limitation d’intensité par entrée AC |
| Entrées AC | 2 sources AC (ex. réseau + générateur), sélection automatique |
| Sorties AC | AC-out 1 ininterrompue ; AC-out 2 active seulement avec secteur |
| Extension de puissance | Parallèle jusqu’à 6 unités ; triphasé et split-phase possibles |
| Supervision | Intégration VE.Bus avec appareils GX (Cerbo/Color/Venus) ; portail VRM |
| Compatibilité batteries | Plomb (AGM, GEL, ouvert) ; LiFePO4 avec BMS |
| Modèles | 3 kVA, 5 kVA, 8 kVA, 10 kVA, 15 kVA |
| Applications | Réseau + groupe, nautisme, sites isolés, secours, systèmes exigeants |
Dans la boîte
- Combi Victron Quattro (puissance/tension selon version)
- Capots, bornes et visserie (selon version)
- Guide de démarrage & consignes de sécurité
Conseils d’installation
- D’abord, dimensionner câbles et batterie : sections adaptées, longueurs courtes, fusible côté +.
- Ensuite, raccorder les 2 entrées AC (réseau/groupe) et définir les priorités.
- Puis, régler PowerControl sur chaque entrée ; ainsi, aucune surcharge.
- En parallèle, séparer charges essentielles (AC-out 1) et non essentielles (AC-out 2).
- Enfin, intégrer un appareil GX, activer VRM et tester la bascule UPS.
FAQ
Q : Quelle différence clé avec un MultiPlus ?
R : Le Quattro gère 2 entrées AC (ex. réseau + générateur) et bascule automatiquement sur la source active.
Q : À quoi sert la AC-out 2 ?
R : Elle n’est alimentée que lorsque le secteur est présent ; donc idéale pour un chauffe-eau ou des charges non essentielles.
Q : Peut-on augmenter la puissance ?
R : Oui : jusqu’à 6 unités en parallèle, et triphasé ou split-phase possibles.
Q : L’UPS < 20 ms protège-t-il l’informatique ?
R : Oui. La bascule est très rapide ; la plupart des équipements ne se coupent pas.
