Description
Présentation du produit

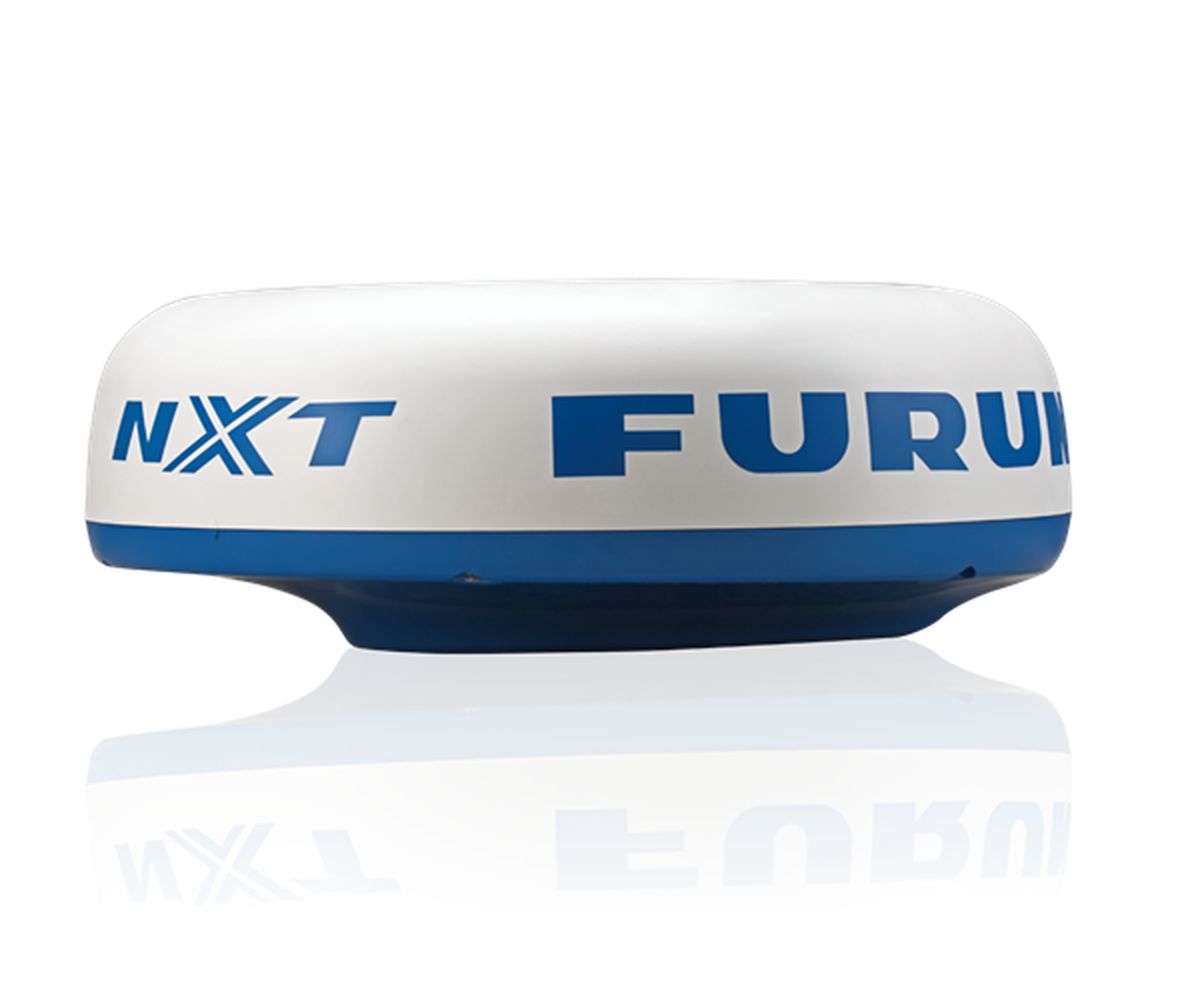

Le DRS2D-NXT est un radar Doppler à semi-conducteurs. Il fonctionne sans magnétron. Il est compact et puissant. Sa compression d’impulsions maximise l’énergie sur chaque cible. Le résultat est clair et précis.
L’antenne radome s’intègre aux réseaux NavNet TZtouch, TZtouch2 et TZtouch3. Le traitement embarqué délivre des échos nets, même par mer formée. L’affichage reste lisible à toutes les échelles.
Target Analyzer

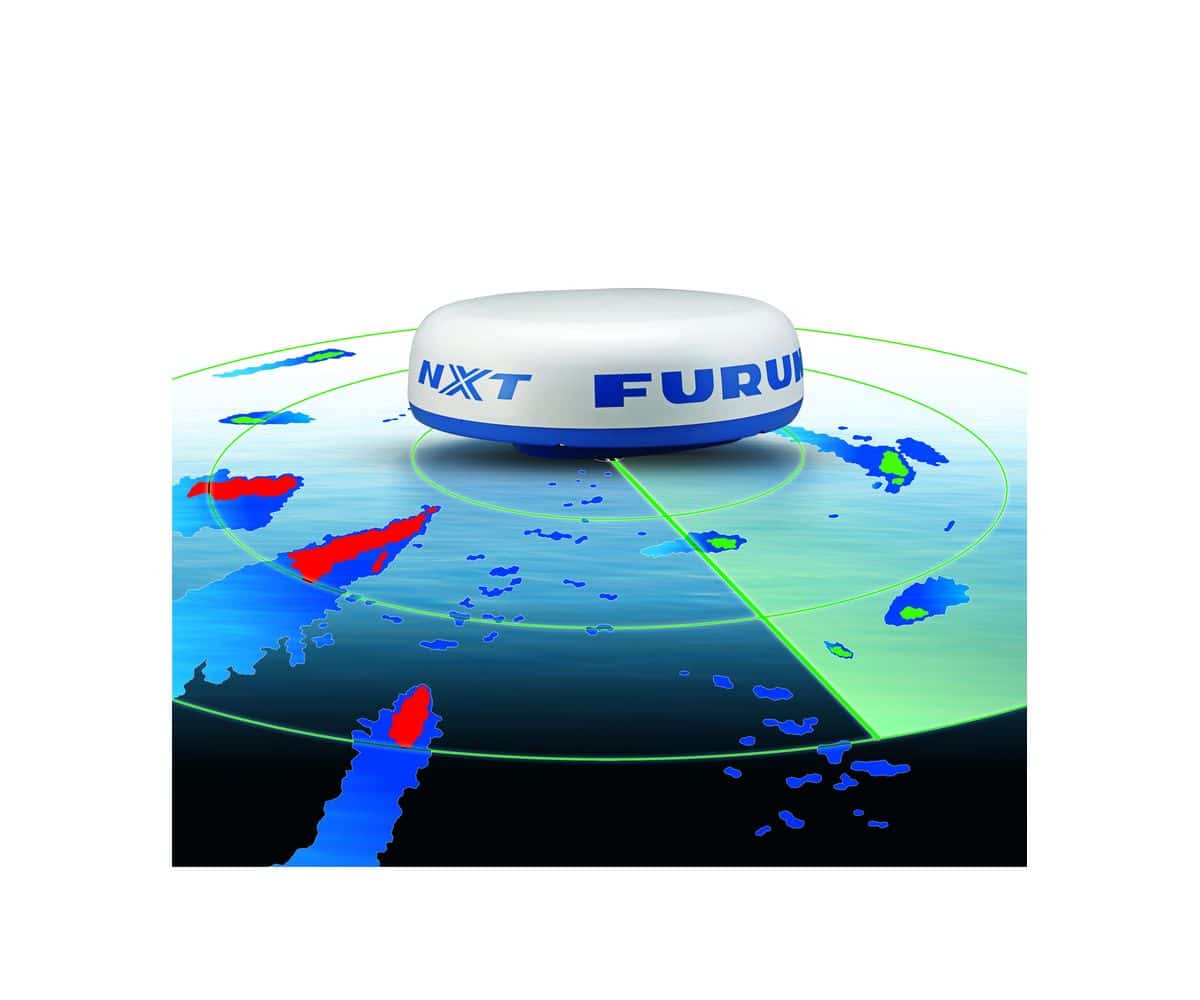

La fonction Target Analyzer identifie les menaces en un instant. Les cibles dangereuses passent en rouge. Les autres restent en vert. La pluie s’affiche en bleu. Vous gagnez en sécurité et en réactivité.
Fast Target Tracking
Le Fast Target Tracking suit automatiquement plus de 100 cibles jusqu’à 3 NM. Chaque cible reçoit un vecteur de vitesse et de cap. Une alarme de risque de collision TCPA peut s’activer. La veille reste efficace.
RezBoost et Mode Oiseau
RezBoost réduit le faisceau effectif. Les échos gagnent en finesse. Les bouées proches se distinguent mieux. Le Mode Oiseau ajuste les réglages pour repérer les rassemblements d’oiseaux. Vous localisez plus vite les zones de pêche actives.
Fonctions d’affichage
- Double échelle: surveillez proche et lointain en même temps.
- Overlay: superposition sur la cartographie compatible.
- Rotation 24/36/48 tr/min selon l’échelle choisie.
- Pas de temps de préchauffage. Démarrage immédiat.
- Retrofitting simplifié avec adaptateur pour anciens câbles DRS.
Ajoutez le DRS2D-NXT à votre panier. Besoin d’un conseil pour l’intégration NavNet ou l’alimentation 12-24 V ? Notre équipe vous accompagne.
Caractéristiques principales
| Rubrique | Détail |
|---|---|
| Type d’antenne | Antenne patch |

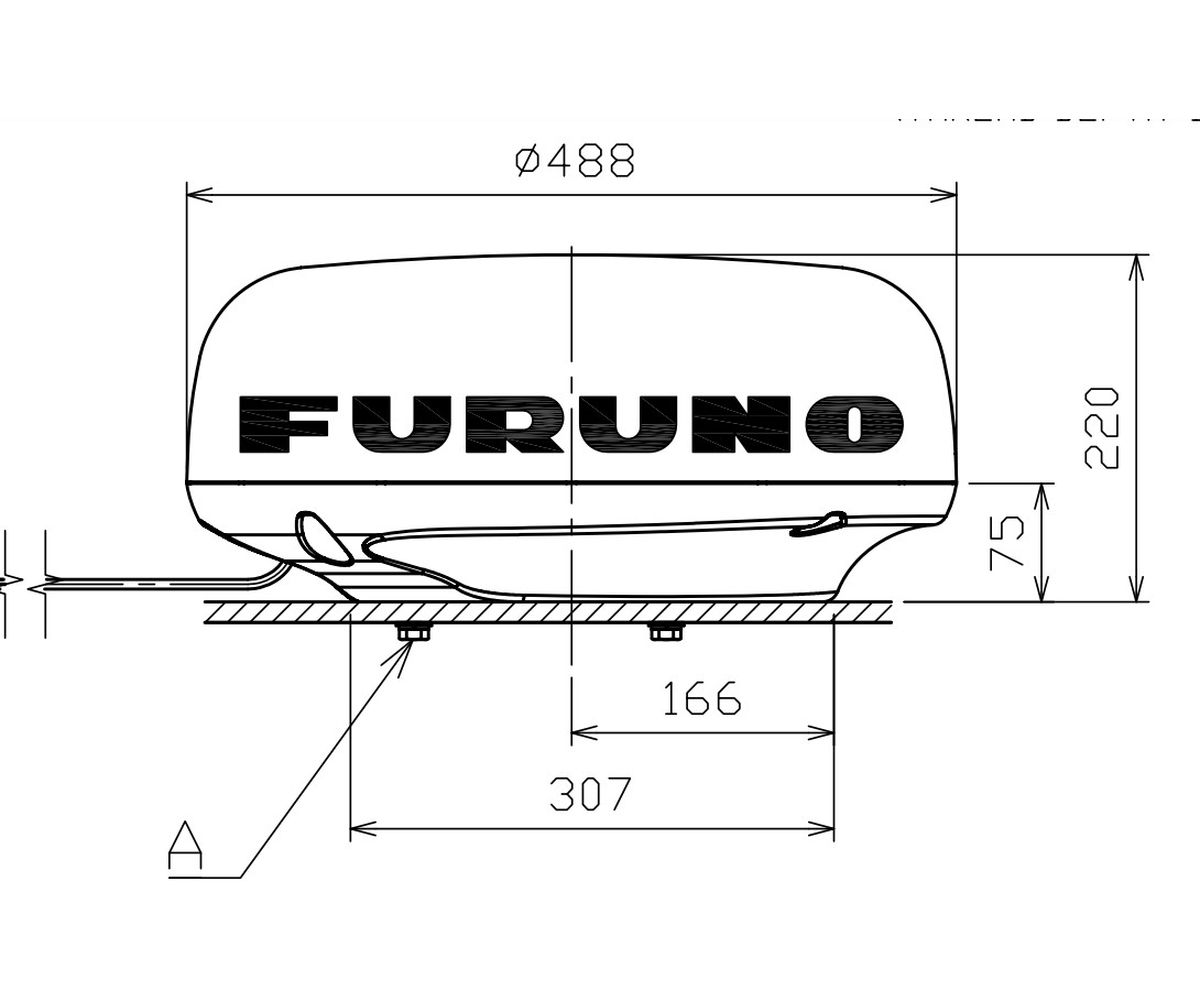

| Longueur de l’antenne | 43 cm |
| Interface | 1 port LAN Ethernet 100Base-T |
| Faisceau horizontal | 5.2° typique (-3 dB) |
| Faisceau vertical | 25° |
| Lobes secondaires | -25 dB |
| Polarisation | Horizontale |
| Rotation | 24/36/48 tr/min (limité à 24 tr/min en double échelle) |
| Fréquences | CH1 9380-9400 MHz, CH2 9400-9420 MHz, CH3 9420-9440 MHz |
| Puissance de sortie | 25 W nominal (équivaut à 4 kW magnétron) |
| Fréquence intermédiaire | 83.75/103.75 MHz |
| Échelles de portée | 0.0625 à 0.5 / 0.75 à 1 / 1.5 à 2 / 3 à 4 / 6 à 12 / 16 à 48 NM |
| Portée max | 48 NM |
| Durée d’impulsion | 0.08 / 8.0 / 0.15 / 7.5 / 0.3 / 11 / 0.6 / 13 / 1.2 / 15 / 1.2 / 18 |
| Récurrence d’impulsions | 1100 Hz |
| Distance minimale | 20 m |
| Résolution distance | 20 m |
| Précision de relèvement | ±1° |
| Préchauffage | 0 |
| Température de fonctionnement | -25 °C à +55 °C (stockage -30 °C à +70 °C) |
| Humidité | ≤ 93% à +40 °C |
| Étanchéité | IP26 |
| Vibration | IEC 60945 Ed.4 |
| Alimentation | 12–24 V DC (10.8–31.2 V), 2.5/1.3 A |
Conseils d’installation
- Choisissez un emplacement dégagé, au-dessus du niveau d’équipage et loin des obstacles.
- Fixez le radome sur une platine stable. Alignez l’axe avec l’étrave.
- Raccordez le câble LAN 100Base-T et l’alimentation 12-24 V. Sécurisez les passages.
- Dans NavNet, déclarez le DRS2D-NXT. Vérifiez échelles, rotation et overlay.
- Activez Target Analyzer et réglez les alarmes TCPA. Testez à vitesse réduite.
FAQ
Q : Le DRS2D-NXT est-il sans magnétron ?
R : Oui. Il utilise une technologie à semi-conducteurs avec compression d’impulsions.
Q : Que fait Target Analyzer ?
R : Il colore en rouge les cibles dangereuses. Les autres restent en vert. La pluie apparaît en bleu.
Q : Combien de cibles le Fast Target Tracking peut-il suivre ?
R : Plus de 100 cibles jusqu’à 3 NM avec vecteur cap et vitesse.
Q : À quoi sert RezBoost ?
R : À affiner les échos. Vous distinguez mieux les cibles proches.
Q : Le radome est-il compatible NavNet TZtouch ?
R : Oui. Il fonctionne avec TZtouch, TZtouch2 et TZtouch3.
Accessoires compatibles
Documents à télécharger
La Fonction Target Analyzer du radar DRS2D-NXT de Furuno
La fonction Target Analyzer du DRS2D-NXT utilise la technologie Doppler pour identifier instantanément toutes les cibles potentiellement dangereuses, améliorant ainsi votre sécurité à bord. Chaque cible fait l’objet d’un calcul automatique et continu. Les cibles qui présentent un danger pour votre navire changent de couleur, passant du vert au rouge, vous permettant de les identifier immédiatement. Cela évite de confondre les échos des bouées ou des bateaux au mouillage avec ceux des bateaux en mouvement. En outre, la pluie est représentée en bleu, et vous pouvez suivre le déplacement des cibles grâce à la fonction Echo Trail.
La Fonction Fast Target Tracking du DRS2D-NXT
La fonction Fast Target Tracking du DRS2D-NXT permet de suivre simultanément et automatiquement plus de 100 cibles jusqu’à une distance de 3 milles nautiques. Remplaçant l’ARPA, cette technologie améliore ainsi considérablement la sécurité en mer en sélectionnant automatiquement les cibles dans toutes les directions.
Cette fonction affiche un vecteur de vitesse et de cap pour chaque cible, indiquant les cibles dangereuses en rouge et les autres en vert. Également, la couleur bleue montre la trace des navires et les zones de pluie grâce à la fonction Echo Trail de Furuno . Il est également possible d’activer une alarme de risque de collision (TCPA) pour une sécurité accrue.
Fonction RezBoost du radome DRS2D-NXT de Furuno
La fonction RezBoost du radar DRS2D-NXT réduit le faisceau pour produire des échos jusqu’à deux fois plus nets. Intégrée pour la première fois dans un radar Furuno, cette technologie permet toutefois d’obtenir des images extrêmement nettes et précises. Elle permet ainsi même de distinguer clairement plusieurs bouées de mouillage très proches les unes des autres. La fonction RezBoost™ améliore la résolution de l’image, équivalant à un radar doté d’un faisceau de 2°.
LES PLUS DU RADAR DRS2D-NXT DE FURUNO :
- Technologie de Compression d’Impulsions : Maximise davantage l’énergie envoyée sur chaque cible et offre des échos très nets.
- Compatible NavNet : TZtouch (V6.03), TZtouch2 (v7.01) et TZtouch3 (V2.01)
- Target Analyzer : Identifie instantanément toutes les cibles potentiellement dangereuses.
- Fast Target Tracking : Suit plus de 100 cibles simultanément et automatiquement jusqu’à 3 milles nautiques.
- RezBoost : Réducteur de faisceau pour des échos par conséquent jusqu’à deux fois plus nets.
- Mode Oiseau : Pour trouver les meilleures zones de pêche.
- Mode Double Échelle : Permet de surveiller l’horizon simultanément à deux échelles différentes.
- Mode Overlay : Permet de superposer l’image radar à la cartographie.
- Radôme de 24” : Le Radar DRS2D-NXT est compact et performant, avec une puissance de 25 W.
- Installation Simple : Pas besoin d’ouvrir le radome ni d’utiliser une alimentation externe.
- RETROFITS : Adaptateur compatible avec les anciens câbles DRS.
- Pas de Temps de Préchauffage : Utilisation immédiate.
