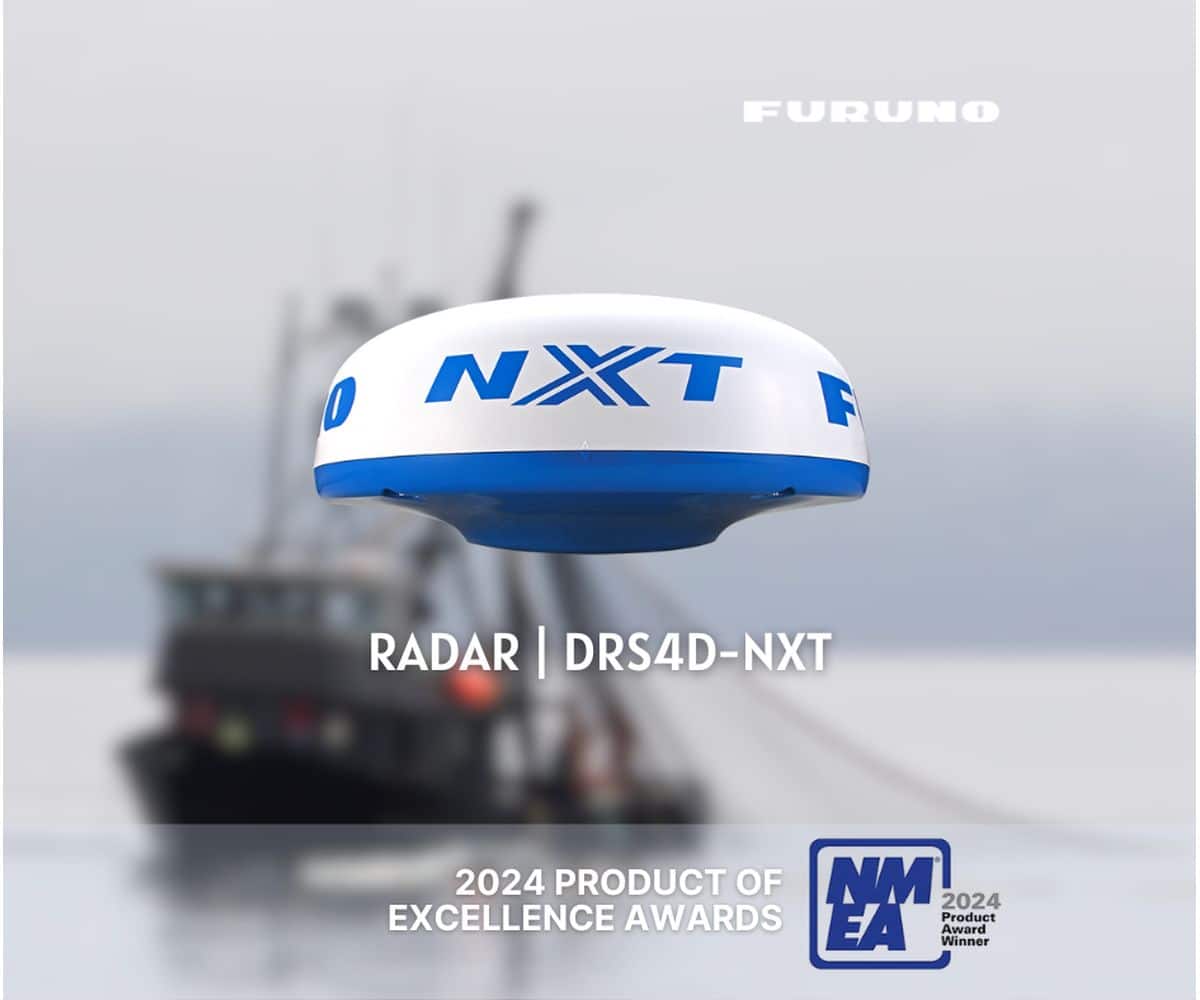

Name: Antenne Radar Radome DRS4D-NXT 61CM/25W/48MN - Furuno
Brand: Furuno
SKU: IMD03456001
Availability: PreOrder

Antenne Radar Radome DRS4D-NXT 61CM/25W/48MN – Furuno

TTC

Furuno DRS4D-NXT: radome Doppler 25 W. Portée 48 NM. Target Analyzer, Fast Target Tracking, RezBoost, Bird Mode. Compatible NavNet TZtouch.

UGS : IMD03456001 Catégorie : Antennes Radar Radome Marque : Furuno

Paiement sécurisé

Pourquoi Nauti Boutique ?

Stock France & expédition rapide
Paiement 100% sécurisé
Livraison France & international
Support avant/après-vente en France

Description

Présentation du produit

Le DRS4D-NXT est un radar Doppler à semi-conducteurs. Il fonctionne sans magnétron. Il est compact et puissant. Sa compression d’impulsions maximise l’énergie sur chaque cible. Vous obtenez des échos nets et stables.

Le radôme 61 cm s’intègre aux réseaux NavNet TZtouch, TZtouch2 et TZtouch3. L’affichage reste clair, même par mer formée. La portée atteint 48 NM.

Target Analyzer

Target Analyzer met instantanément en évidence les menaces. Les cibles dangereuses passent en rouge. Les autres s’affichent en vert. La pluie apparaît en bleu. Ainsi, vous évitez la confusion avec des échos statiques.

Fast Target Tracking

Le Fast Target Tracking suit automatiquement plus de 100 cibles jusqu’à 3 NM. Chaque cible possède un vecteur cap et vitesse. Une alarme TCPA peut s’activer pour la prévention des collisions.

RezBoost et Mode Oiseau

RezBoost resserre le faisceau apparent. Les échos gagnent en finesse. Les bouées proches se séparent mieux. Le Mode Oiseau ajuste gain et filtres pour repérer les oiseaux en pêche. Vous trouvez plus vite les zones actives.

Fonctions d’affichage

Double échelle: surveillez le proche et le lointain en simultané.
Overlay: superposition sur la cartographie compatible.
Rotation 24-36-48 tr/min selon l’échelle choisie.
Pas de temps de préchauffage. Démarrage immédiat.
Retrofit facilité avec adaptateur pour anciens câbles DRS.

Ajoutez le DRS4D-NXT à votre panier. Besoin d’aide pour l’intégration NavNet ou l’alimentation 12-24 V ? Notre équipe vous accompagne.

Caractéristiques principales

Rubrique	Détail
Type d’antenne	Antenne patch
Longueur de l’antenne	61 cm – 24″
Interface	1 port LAN Ethernet 100Base-T (RJ45)
Faisceau horizontal	3.9° typique (-3 dB), apparent jusqu’à ~2° avec RezBoost
Faisceau vertical	25° (-3 dB)
Lobes secondaires	-24 dB à ±20°, -25 dB au-delà
Rotation	24 – 36 – 48 tr/min (limité à 24 tr/min en double échelle)
Fréquences émission	CH1 9380-9400 MHz, CH2 9400-9420 MHz, CH3 9420-9440 MHz
Puissance de sortie	25 W nominal (équivalent 4 kW magnétron)
Fréquence intermédiaire	83.75 / 103.75 MHz
Échelles de portée	0.0625 à 0.5 – 0.75 à 1 – 1.5 à 2 – 3 à 4 – 6 à 12 – 16 à 48 NM
Portée maximale	48 NM
Durées d’impulsions	0.08 – 0.15 – 0.3 – 0.6 – 1.2 – 1.2
Récurrence d’impulsions	1100 Hz
Distance minimale	20 m
Résolution distance	20 m
Précision de relèvement	±1°
Préchauffage	0
Température de fonctionnement	-25 °C à +55 °C (stockage -30 °C à +70 °C)
Humidité	≤ 95% à +40 °C
Étanchéité	IP26
Vibration	IEC 60945 Ed.4
Alimentation	12-24 V DC, 2.5-1.3 A

Dans la boîte

Consultez la liste de colisage officielle (photo interne) :

DRS4D-NXT – Packing list

Conseils d’installation

Choisissez un point haut et dégagé. Éloignez-le des obstacles et de l’équipage.
Fixez la platine. Alignez l’axe du radôme avec l’étrave.
Raccordez le LAN 100Base-T et l’alimentation 12-24 V. Sécurisez les passages.
Dans NavNet, déclarez le DRS4D-NXT. Réglez échelles, rotation et overlay.
Activez Target Analyzer. Ajustez filtres pluie et alarmes TCPA.

FAQ

Q : Le DRS4D-NXT est-il sans magnétron ?
R : Oui. C’est un radar à semi-conducteurs avec compression d’impulsions.

Q : À quoi sert Target Analyzer ?
R : À colorer en rouge les cibles dangereuses. Les autres restent en vert. La pluie est bleue.

Q : Combien de cibles sont suivies en automatique ?
R : Plus de 100 cibles jusqu’à 3 NM, avec vecteurs cap et vitesse.

Q : Que fait RezBoost ?
R : Il resserre le faisceau apparent et affine les échos.

Q : Le radôme est-il compatible NavNet TZtouch ?
R : Oui. Il fonctionne avec TZtouch, TZtouch2 et TZtouch3.

Accessoires compatibles

Documents à télécharger

Brochure DRS4D-NXT (PDF)
Manuel d’installation DRS4D-NXT (PDF)
Retrofit câbles DRS (PDF)

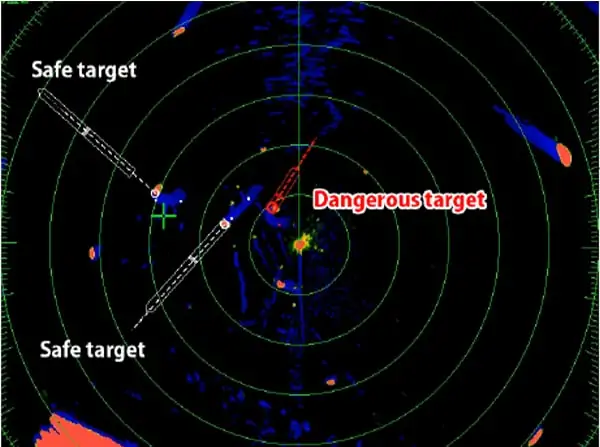

La Fonction Target Analyzer du radar DRS2D-NXT de Furuno

La fonction Target Analyzer du DRS2D-NXT utilise la technologie Doppler pour identifier instantanément toutes les cibles potentiellement dangereuses, améliorant ainsi votre sécurité à bord. Chaque cible fait l’objet d’un calcul automatique et continu. Les cibles qui présentent un danger pour votre navire changent de couleur, passant du vert au rouge, vous permettant de les identifier immédiatement. Cela évite de confondre les échos des bouées ou des bateaux au mouillage avec ceux des bateaux en mouvement. En outre, la pluie est représentée en bleu, et vous pouvez suivre le déplacement des cibles grâce à la fonction Echo Trail.

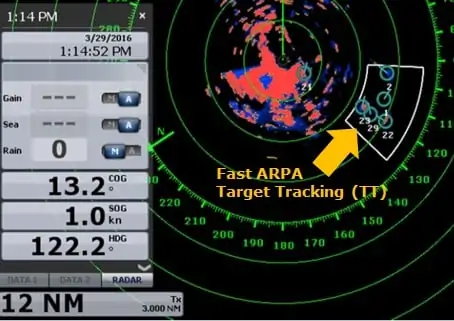

La Fonction Fast Target Tracking du DRS2D-NXT

La fonction Fast Target Tracking du DRS2D-NXT permet de suivre simultanément et automatiquement plus de 100 cibles jusqu’à une distance de 3 milles nautiques. Remplaçant l’ARPA, cette technologie améliore ainsi considérablement la sécurité en mer en sélectionnant automatiquement les cibles dans toutes les directions.

Cette fonction affiche un vecteur de vitesse et de cap pour chaque cible, indiquant les cibles dangereuses en rouge et les autres en vert. Également, la couleur bleue montre la trace des navires et les zones de pluie grâce à la fonction Echo Trail de Furuno . Il est également possible d’activer une alarme de risque de collision (TCPA) pour une sécurité accrue.

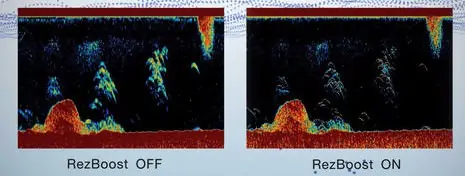

Fonction RezBoost du radome DRS2D-NXT de Furuno

La fonction RezBoost du radar DRS2D-NXT réduit le faisceau pour produire des échos jusqu’à deux fois plus nets. Intégrée pour la première fois dans un radar Furuno, cette technologie permet toutefois d’obtenir des images extrêmement nettes et précises. Elle permet ainsi même de distinguer clairement plusieurs bouées de mouillage très proches les unes des autres. La fonction RezBoost™ améliore la résolution de l’image, équivalant à un radar doté d’un faisceau de 2°.

LES PLUS DU RADAR DRS2D-NXT DE FURUNO :

Technologie de Compression d’Impulsions : Maximise davantage l’énergie envoyée sur chaque cible et offre des échos très nets.
Compatible NavNet : TZtouch (V6.03), TZtouch2 (v7.01) et TZtouch3 (V2.01)
Target Analyzer : Identifie instantanément toutes les cibles potentiellement dangereuses.
Fast Target Tracking : Suit plus de 100 cibles simultanément et automatiquement jusqu’à 3 milles nautiques.
RezBoost : Réducteur de faisceau pour des échos par conséquent jusqu’à deux fois plus nets.
Mode Oiseau : Pour trouver les meilleures zones de pêche.
Mode Double Échelle : Permet de surveiller l’horizon simultanément à deux échelles différentes.
Mode Overlay : Permet de superposer l’image radar à la cartographie.
Radôme de 24” : Le Radar DRS2D-NXT est compact et performant, avec une puissance de 25 W.
Installation Simple : Pas besoin d’ouvrir le radome ni d’utiliser une alimentation externe.
RETROFITS : Adaptateur compatible avec les anciens câbles DRS.
Pas de Temps de Préchauffage : Utilisation immédiate.

Informations complémentaires

Poids	25 kg
Marque	Furuno
Canaux
