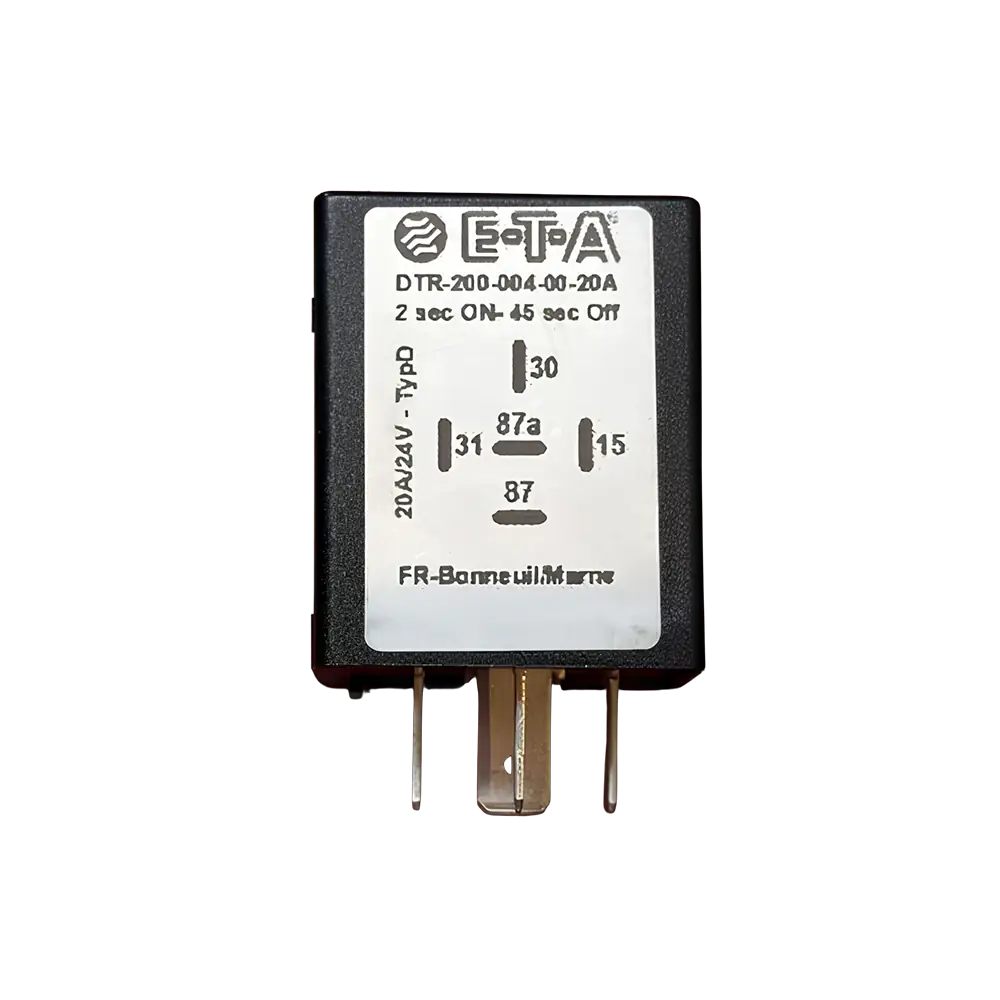

Le télérupteur E-T-A DTR-200-004-00-20A est un double timer relay en 24V DC de type D. Il combine un délai à l’enclenchement de 2 secondes et un délai à la coupure de 45 secondes. Cette référence est conçue pour des circuits en courant continu avec contact inverseur et courant nominal de 20A sur contact NO et 10A sur contact NC.
Fonction temporisée Type D
La fiche constructeur indique une logique de fonctionnement Type D avec une temporisation ON de 2 secondes et une temporisation OFF de 45 secondes. Le schéma fonctionnel du PDF montre une sortie temporisée sur la borne 87, avec séquence d’activation et de coupure gérée par la commande appliquée sur la borne 15.
Ce point est important : ce produit n’est pas un simple relais de puissance. C’est un relais temporisé double fonction. Si tu le positionnes comme un relais standard 24V 20A, tu dégrades la compréhension produit et tu crées du SAV inutile.
Données électriques vérifiées
Le DTR-200-004-00-20A fonctionne en tension nominale 24V DC avec une plage de fonctionnement de 18V à 30V DC. Le courant nominal est donné pour 20A sur le contact normalement ouvert et 10A sur le contact normalement fermé, en configuration change-over. La tolérance de temps est de ±5%.
- Tension nominale : 24V DC
- Plage de fonctionnement : 18 à 30V DC
- Temporisation ON : 2 sec
- Temporisation OFF : 45 sec
- Courant nominal : NO 20A / NC 10A
- Tolérance de temps : ±5%
Implantation, brochage et environnement
Le PDF constructeur affiche les dimensions d’encombrement, la configuration des broches et le schéma de câblage Type D. Les bornes 2, 4, 5, 6 et 8 sont indiquées en cosses 6,3 x 0,8, avec empreinte ISO 7588. Le document précise aussi un fonctionnement entre -40°C et +85°C ainsi qu’une durée de vie de 100 000 commutations.
Les matériaux indiqués sont PA66-GF30 pour la base et le capot, avec bornes en Cu Zn 37 F37.
Documentation officielle
La fiche technique constructeur E-T-A pour cette référence est disponible ici :
