Description

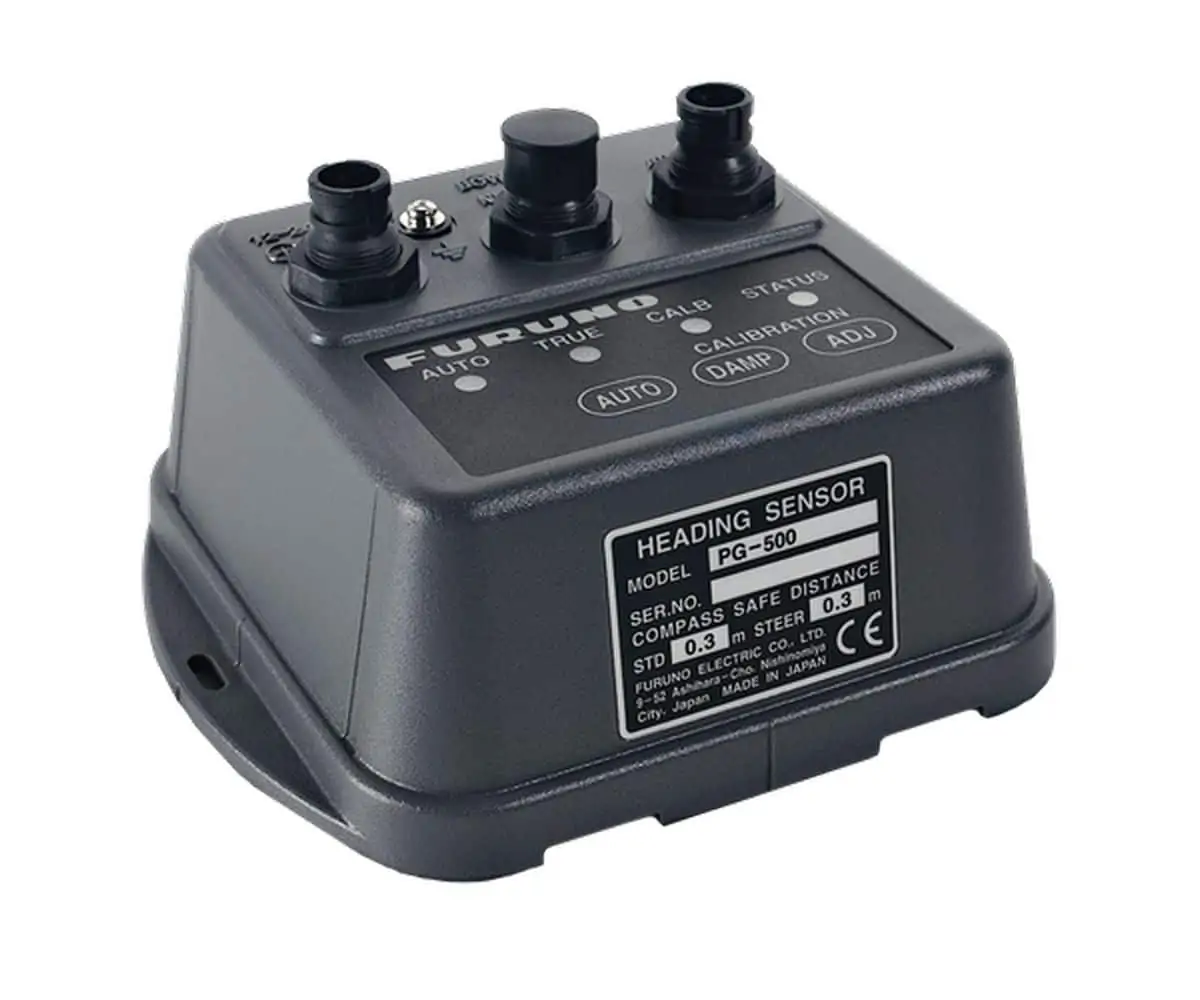

Le Furuno PG-500 MiniGyro est un compas électronique stabilisé conçu pour fournir une référence de cap stable sur le réseau. Il corrige instantanément roulis et tangage afin d’améliorer la tenue de route, la superposition radar/carte et la qualité des données cap pour les équipements connectés.
Sa technologie hybride associe capteur fluxgate, gyroscope et accéléromètre pour obtenir une mesure de cap plus régulière en mer agitée. Ainsi, les fonctions sensibles au cap (ARPA, overlay, pilotage automatique) gagnent en cohérence. De plus, le boîtier compact s’installe à l’intérieur, au sec, en restant à distance des masses métalliques et des sources magnétiques.
La connectivité repose sur deux sorties NMEA 0183 et une sortie AD-10. Par conséquent, l’intégration est simple avec de nombreux traceurs, radars et pilotes, y compris hors écosystème Furuno selon l’installation. Enfin, l’alimentation accepte 12 à 24 V DC et l’indice IPX5 couvre les projections d’eau.
Caractéristiques techniques
| Type | Compas électronique stabilisé (MiniGyro) |
| Précision | ± 1° RMS (hors perturbations magnétiques) |
| Interfaces | 2 × NMEA 0183 (IEC 61162-1/-2) + 1 × AD-10 |
| Taux de sortie | 1 s / 200 ms / 100 ms |
| Alimentation | 12–24 V DC (≈ 2,5 W) |
| Indice d’étanchéité | IPX5 |
| Température de fonctionnement | −15 °C à +55 °C |
| Applications | Radar ARPA, superposition carte/radar, pilote automatique |
| Référence produit | IMD016650AB |
Variantes du produit
| Référence | Description | EAN |
|---|---|---|
| IMD016650AB | PG-500 MiniGyro — compas électronique stabilisé |
Accessoires compatibles
Conseils d’installation et d’utilisation
- Montez le compas à l’intérieur, dans un emplacement abrité, en restant éloigné des masses métalliques et des sources magnétiques.
- Utilisez les connecteurs verrouillables et sécurisez le cheminement du câble pour éviter les contraintes mécaniques.
- Effectuez une compensation initiale et contrôlez-la régulièrement, notamment après modification d’équipements ou de câblage.
- Si vous recherchez le cap vrai, appliquez la déclinaison via une source GNSS compatible sur le réseau.
Le PG-500 fournit-il le cap vrai ?
Oui. Le cap magnétique peut être corrigé par la déclinaison GNSS selon l’installation et les données disponibles sur le réseau.
Compatible avec des pilotes non Furuno ?
Oui, via NMEA 0183 et AD-10, sous réserve de compatibilité des phrases et du câblage côté pilote.
Où l’installer ?
À l’intérieur, au sec, loin des perturbations magnétiques et des éléments métalliques susceptibles de fausser la mesure.
- Compas électronique stabilisé Furuno PG-500 MiniGyro (IMD016650AB)
- Documentation (selon lot)
