Description

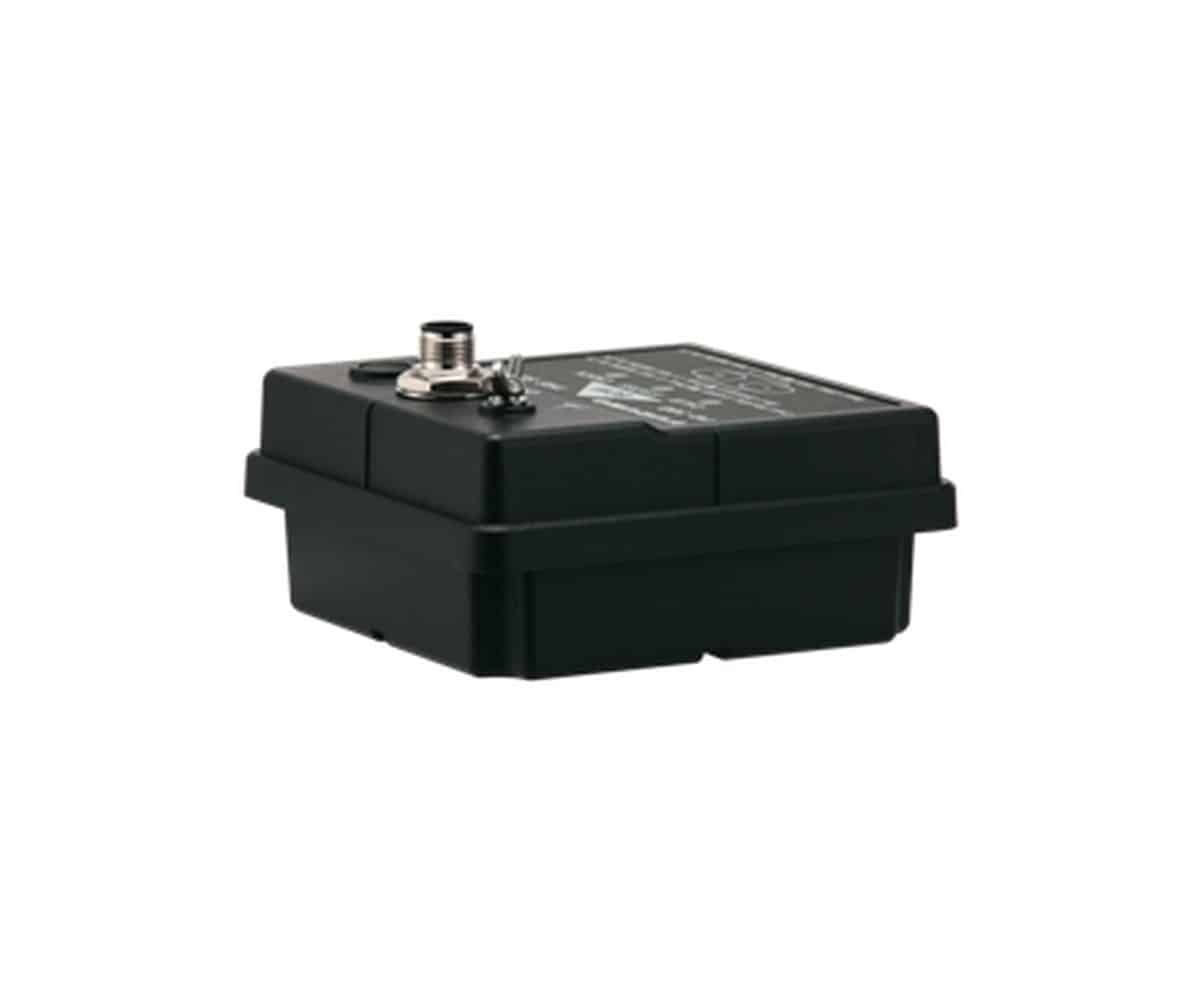

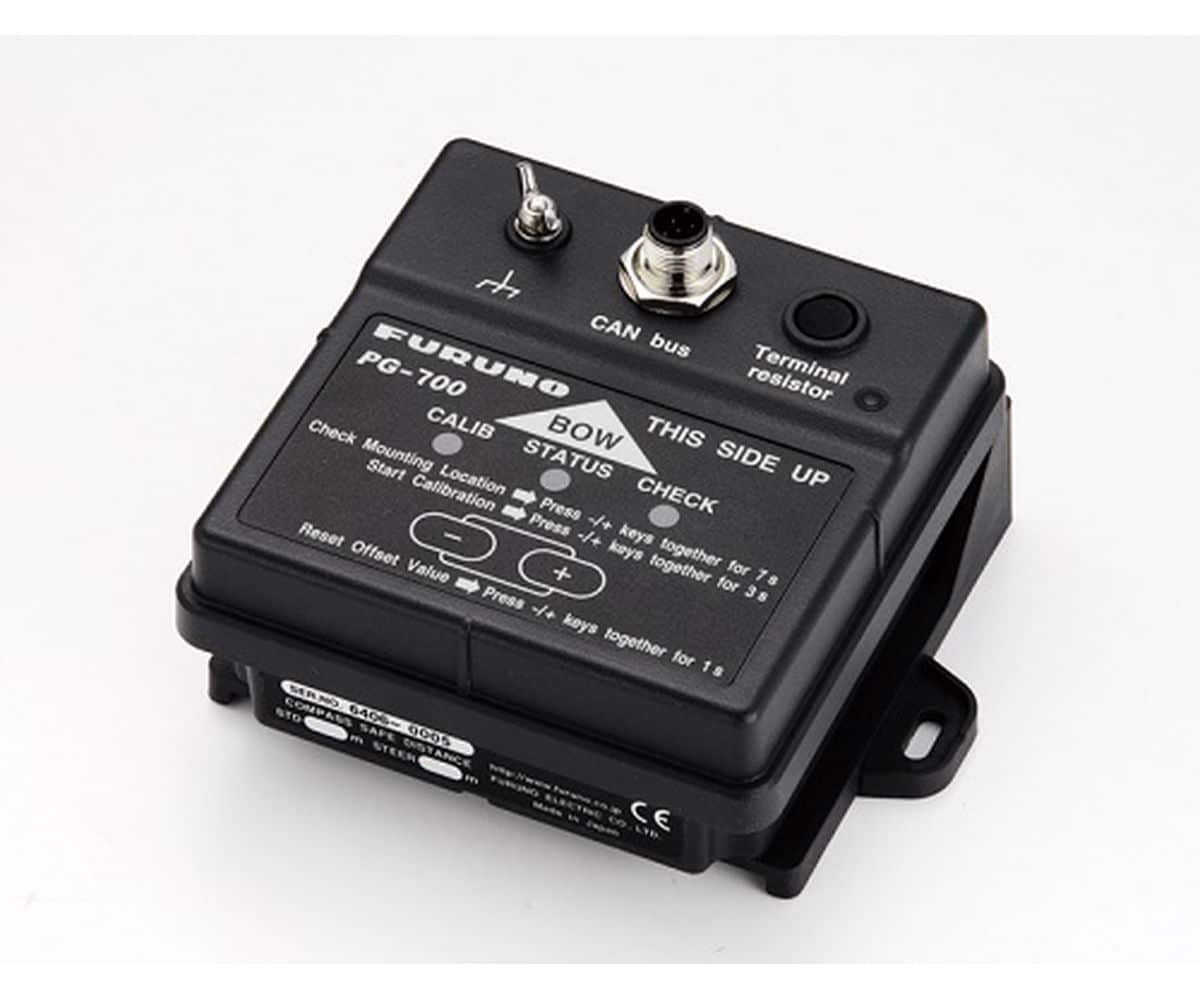

PG700 Furuno — MiniGyro 2 axes NMEA2000 pour cap précis et stable
Le Furuno PG700 est un compas MiniGyro 2 axes combinant une boussole fluxgate et un
capteur de vitesse angulaire semi-conducteur. Ainsi, il fournit un cap stable, réactif et précis pour vos ARPA,
pilotes automatiques et superpositions radar/cartes.
D’abord, le fluxgate mesure le champ magnétique terrestre. Ensuite, le gyroscope compense les mouvements pour lisser les variations.
De plus, la sortie NMEA2000 (CAN-Bus) garantit une intégration simple avec la gamme NavNet et les NavPilot 300 / 711C.
Enfin, son boîtier compact et son support en L facilitent une installation propre et durable.
- Précision du cap : ±1,0° (à l’horizontale) ; résolution 0,1°.
- Réactivité : suivi du taux de virage jusqu’à 100°/s ; délai ~75 ms.
- Mise à jour : intervalle jusqu’à 25 ms (100 ms par défaut).
- Robustesse : IP55, résistance vibrations (IEC 60945), humidité 95 % à 40 °C.
- Compatibilité : systèmes Furuno CAN-Bus (NMEA2000) — TZT*, NavNet, NavPilot.
*Compatibilité typique : TZT12F/15F, TZT16F/19F, séries récentes NavNet ; voir manuels avant intégration.
Caractéristiques techniques
| Technologie | Compas fluxgate + capteur de vitesse angulaire (MiniGyro 2 axes) |
|---|---|
| Interface | NMEA2000 (CAN-Bus), 1 canal ; PGN de sortie : 126720 (paramétrage) |
| Précision du cap | ±1,0° (horizontale) ; ±10,0° (gîte ≤ 30°) ; ±20,0° (gîte ≤ 45°) |
| Résolution | 0,1° |
| Taux de virage | Suivi jusqu’à 100°/s |
| Mise à jour | Intervalle max 25 ms (par défaut 100 ms) ; délai typique ~75 ms |
| Alimentation | 12 V DC ; conso env. 0,1 A (LEN : 3) |
| Environnement | IP55 ; humidité 95 % à 40 °C ; vibrations IEC 60945 |
| Température | Fonctionnement : −15 °C à +55 °C |

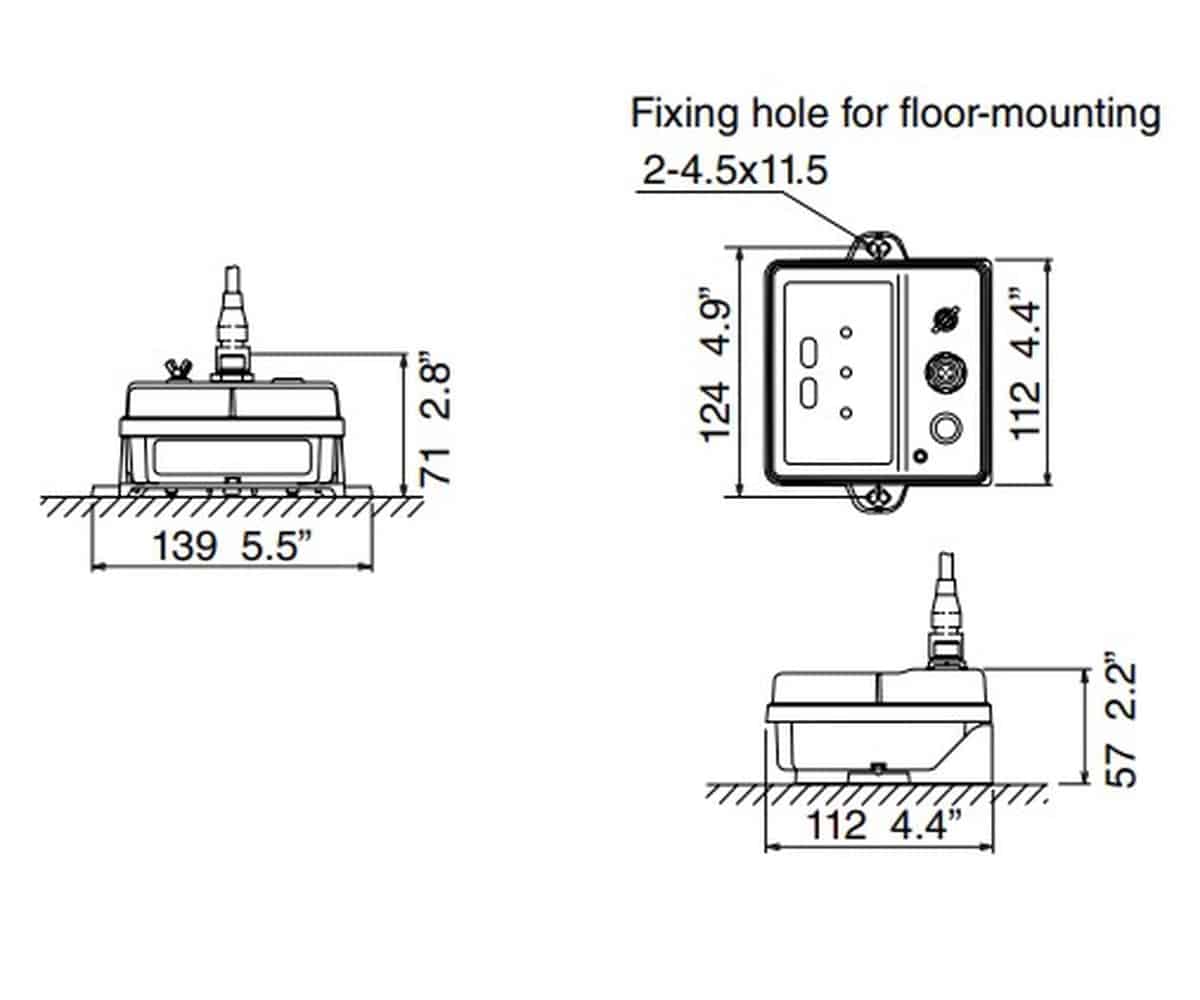

| Montage | Pose horizontale ; support en L pour cloison ou platine |
| Compatibilité | Furuno CAN-Bus (NMEA2000) : NavNet, TZT*, NavPilot 300/711C |
| Réf. produit | IMD03221001 |
Dans la boîte
- 1 × Compas MiniGyro PG700 Furuno
- 1 × Câble NMEA2000 (≈ 6 m)

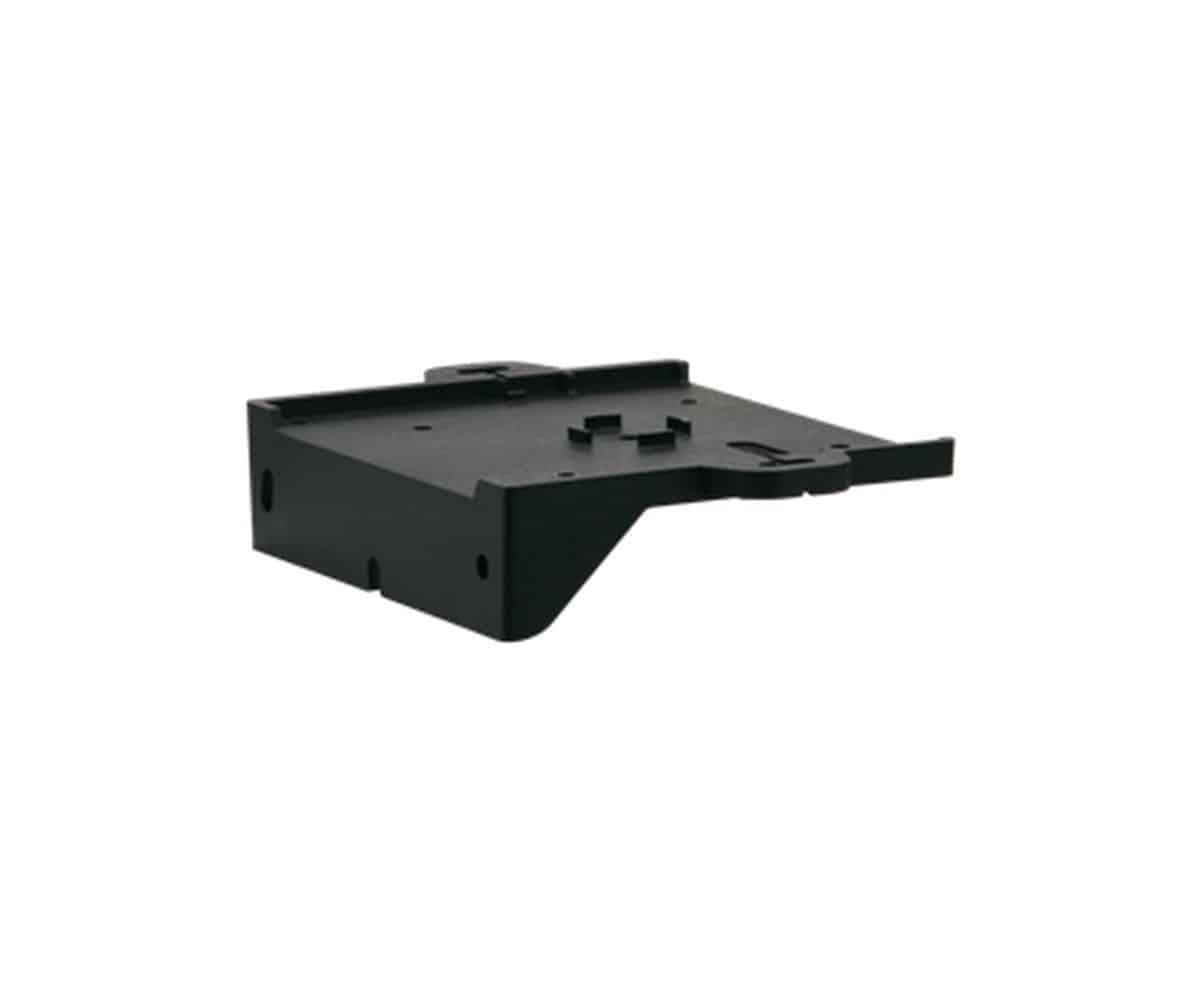

- 1 × Kit d’installation (support en L, visserie)
- 1 × Manuel utilisateur
Conseils d’installation
- Choisissez l’emplacement : à l’abri des masses ferromagnétiques et câbles de puissance ; loin des haut-parleurs, alternateurs et aimants.
- Montez à plat : surface horizontale, support en L bien fixé ; orientation proue → repère boîtier.
- Branchez au backbone NMEA2000 : T-connector + cordon 6 m, puis alimentation bus.
- Initialisez : sélectionnez l’intervalle d’envoi (par ex. 100 ms) et le décalage de relèvement si requis.
- Calibrez la déviation : suivez la procédure du manuel, réalisez un cercle lent au mouillage.
- Validez : contrôlez l’overlay radar/carte et la tenue de cap du pilote à différentes allures.
FAQ
Q : Quelle est la valeur ajoutée du MiniGyro vs un fluxgate simple ?
R : Le gyroscope compense les mouvements ; le cap est plus stable, donc la route et l’overlay sont plus propres.
Q : Puis-je l’utiliser comme référence pour le pilote ?
R : Oui, via NMEA2000 avec NavPilot 300/711C et systèmes compatibles.
Q : Le PG700 doit-il être strictement horizontal ?
R : Oui, l’installation horizontale est requise pour garantir la précision annoncée.
Q : À quelle fréquence le cap est-il mis à jour ?
R : Jusqu’à 25 ms (par défaut : 100 ms) avec un délai env. 75 ms.
Q : Peut-on corriger la déviation ?
R : Oui. Une calibration guidée corrige les distorsions magnétiques locales.
