Description

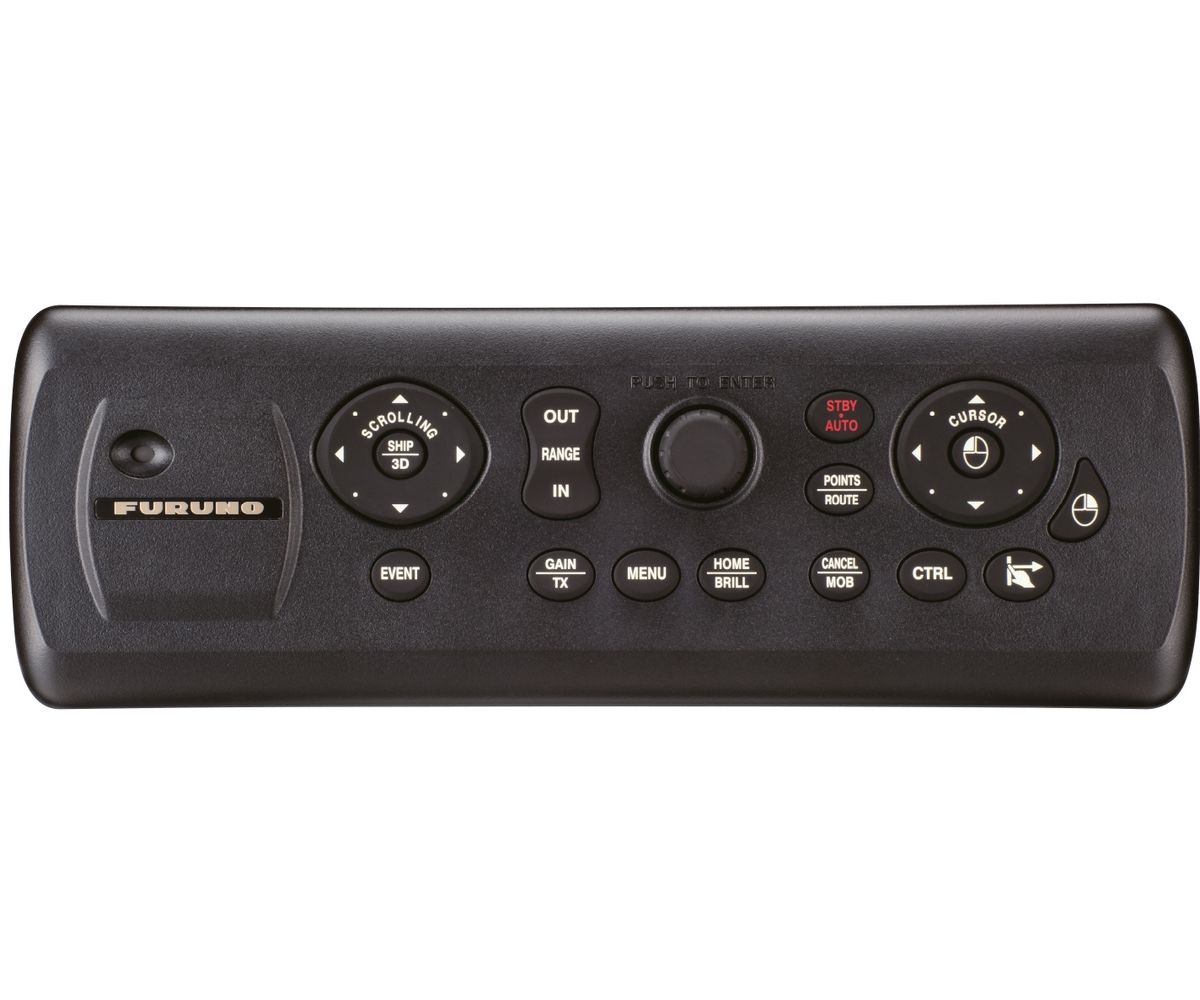

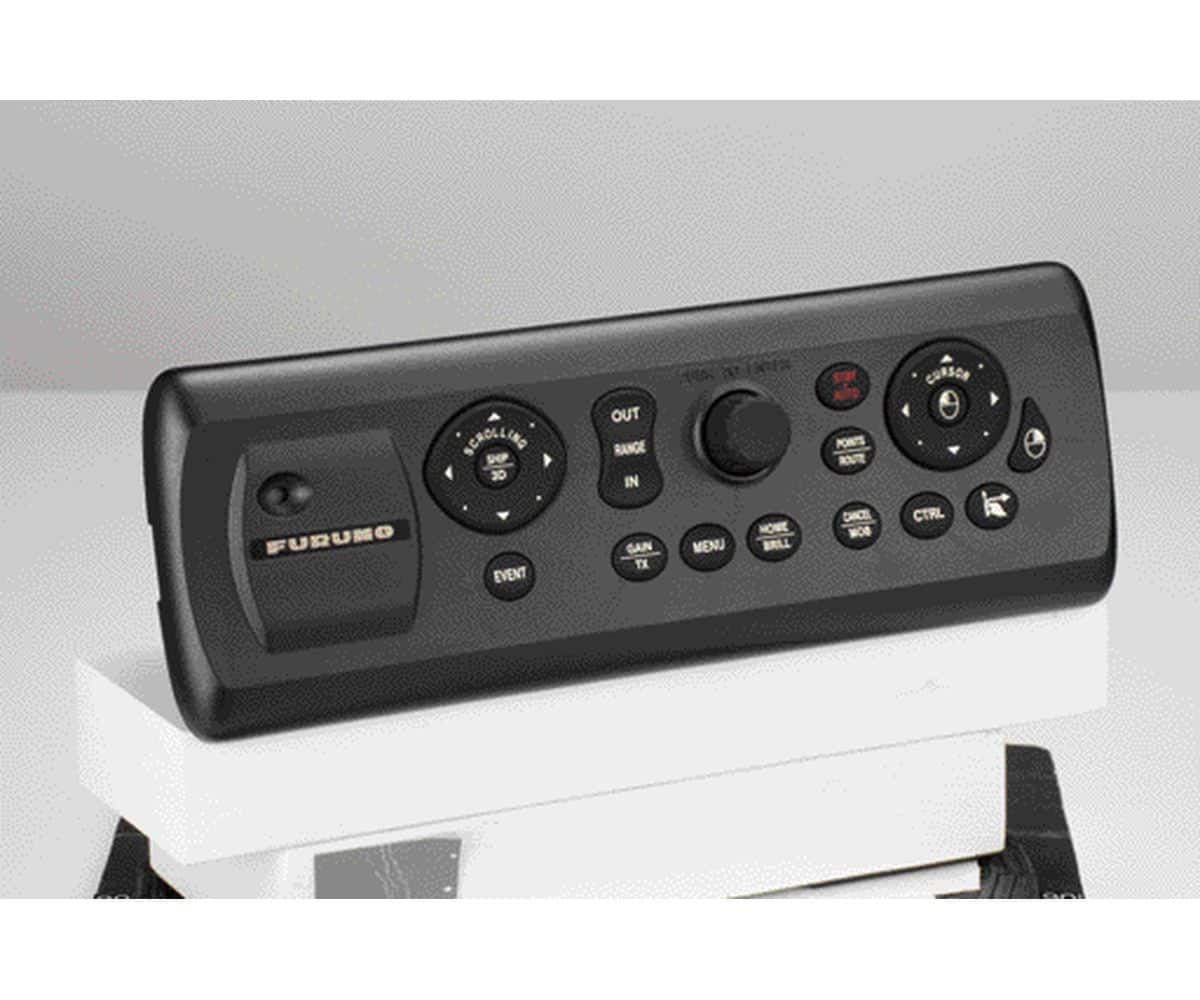

Le clavier de contrôle Furuno MCU-005 NavNet TZtouch est conçu pour piloter les écrans multifonctions compatibles sans utiliser l’interface tactile. Il dispose de 17 touches physiques, dont le RotoKey™, afin d’assurer un accès direct aux fonctions principales du système. Ainsi, il constitue une interface dédiée pour les installations NavNet TZtouch nécessitant un contrôle par boutons.
En effet, ce clavier permet de naviguer dans les menus, d’ajuster les paramètres et d’accéder aux différentes sources de données depuis une commande déportée. Il s’intègre au réseau via une connexion Ethernet avec alimentation PoE de type A. Dès lors, il fonctionne à partir d’un hub PoE compatible, non fourni.
De plus, la présence du RotoKey™ facilite le déplacement dans les menus et la validation des réglages. Les 17 touches offrent un accès structuré aux fonctions essentielles des écrans compatibles. En pratique, cette disposition permet une utilisation claire et directe, même lorsque l’accès à l’écran tactile est limité.
Par ailleurs, le MCU-005 est compatible avec les écrans TZTL12F, TZTL15F, TZT2BB, TZT12F, TZT16F, TZT19F et TZTXL sous NavNet TZtouch2 version 6.01 ou ultérieure. Il se connecte via un câble Ethernet à disposer séparément, avec une longueur maximale de 10 m entre le clavier et le concentrateur PoE. Toutefois, un seul câble d’alimentation PoE est nécessaire pour son fonctionnement.
Enfin, son format de 293 mm x 100 mm permet une intégration en console adaptée aux postes de navigation. La face avant bénéficie d’une étanchéité IP56 tandis que l’arrière est classé IP20. À ce titre, le clavier de contrôle, pupitre de commande ou interface physique NavNet constitue un complément cohérent pour un système Furuno compatible.
- Nombre de touches : 17 dont RotoKey™
- Compatibilité logicielle : NavNet TZtouch2 v6.01 ou version ultérieure
- Compatibilité écrans : TZTL12F ; TZTL15F ; TZT2BB ; TZT12F ; TZT16F ; TZT19F ; TZTXL

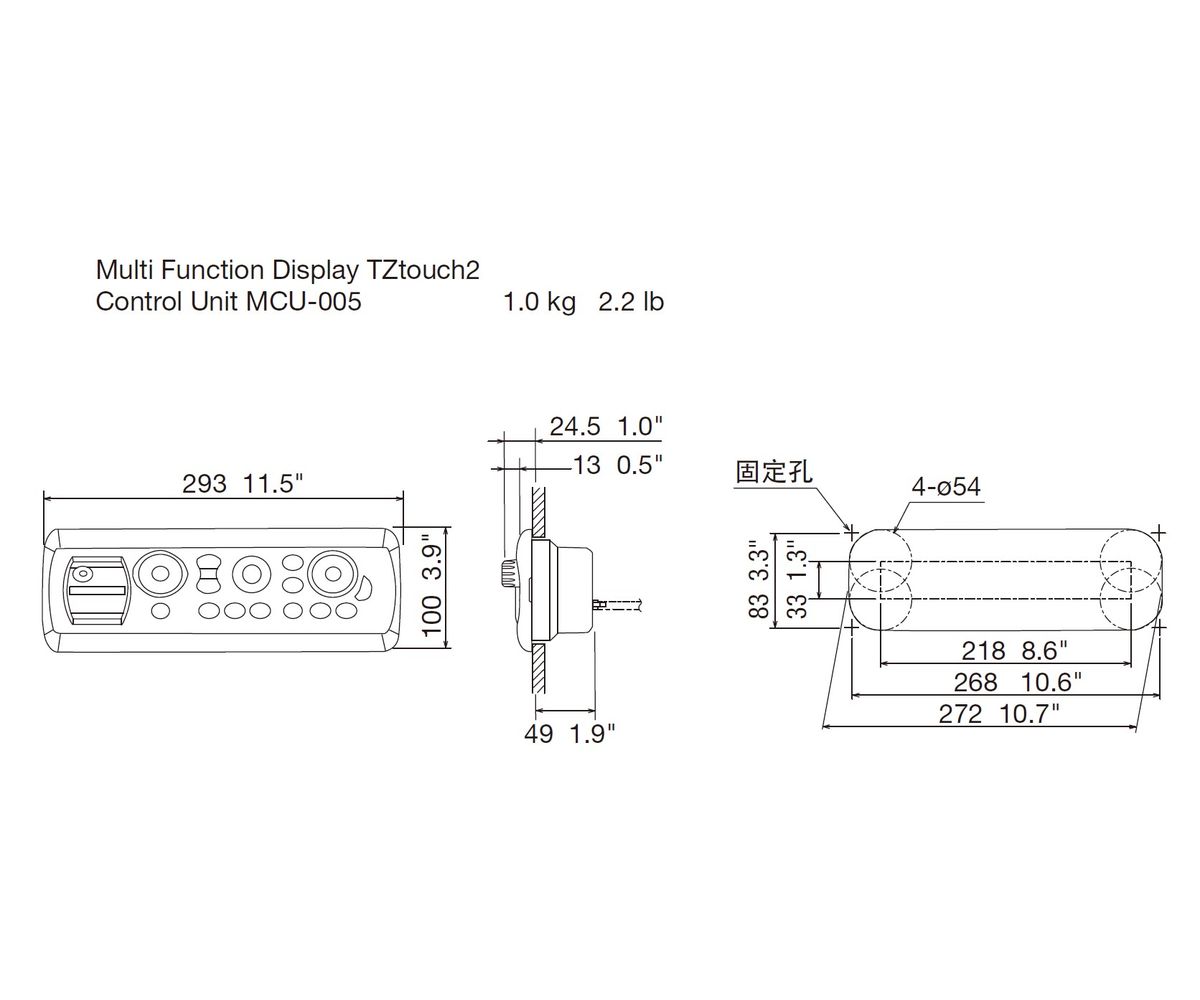

- Dimensions : 293 mm x 100 mm
- Interface : Ethernet avec PoE Alternative A (Type A)
- Longueur câble maximale : 10 m du concentrateur PoE
- Consommation : 0.1 A à 48 VDC via PoE
- Étanchéité : Avant IP56 ; Arrière IP20
Variantes du produit
- Aucune variante disponible pour ce modèle.
Accessoires compatibles
- Pas de données.
Conseils d’installation et d’utilisation
- Vérifiez la compatibilité logicielle de l’écran NavNet TZtouch avant installation.
- Utilisez un hub PoE Alternative A (Type A) conforme aux spécifications Furuno.
- Respectez la longueur maximale de 10 m entre le clavier et le concentrateur PoE.
- Protégez l’arrière du clavier contre l’humidité, conformément à son indice IP20.
Avec quels écrans le MCU-005 est-il compatible ?
Il est compatible avec les modèles TZTL12F, TZTL15F, TZT2BB, TZT12F, TZT16F, TZT19F et TZTXL. En outre, le système doit fonctionner sous NavNet TZtouch2 version 6.01 ou ultérieure.
Comment le clavier est-il alimenté ?
Le MCU-005 est alimenté via Ethernet avec PoE Alternative A (Type A). Toutefois, le hub PoE et le câble Ethernet doivent être fournis séparément.
Quelle est la protection contre l’eau du clavier ?
La face avant est classée IP56. En revanche, l’arrière est classé IP20 et nécessite une installation protégée.
- Clavier de contrôle Furuno MCU-005
- Documentation associée selon liste de colisage constructeur
