Description

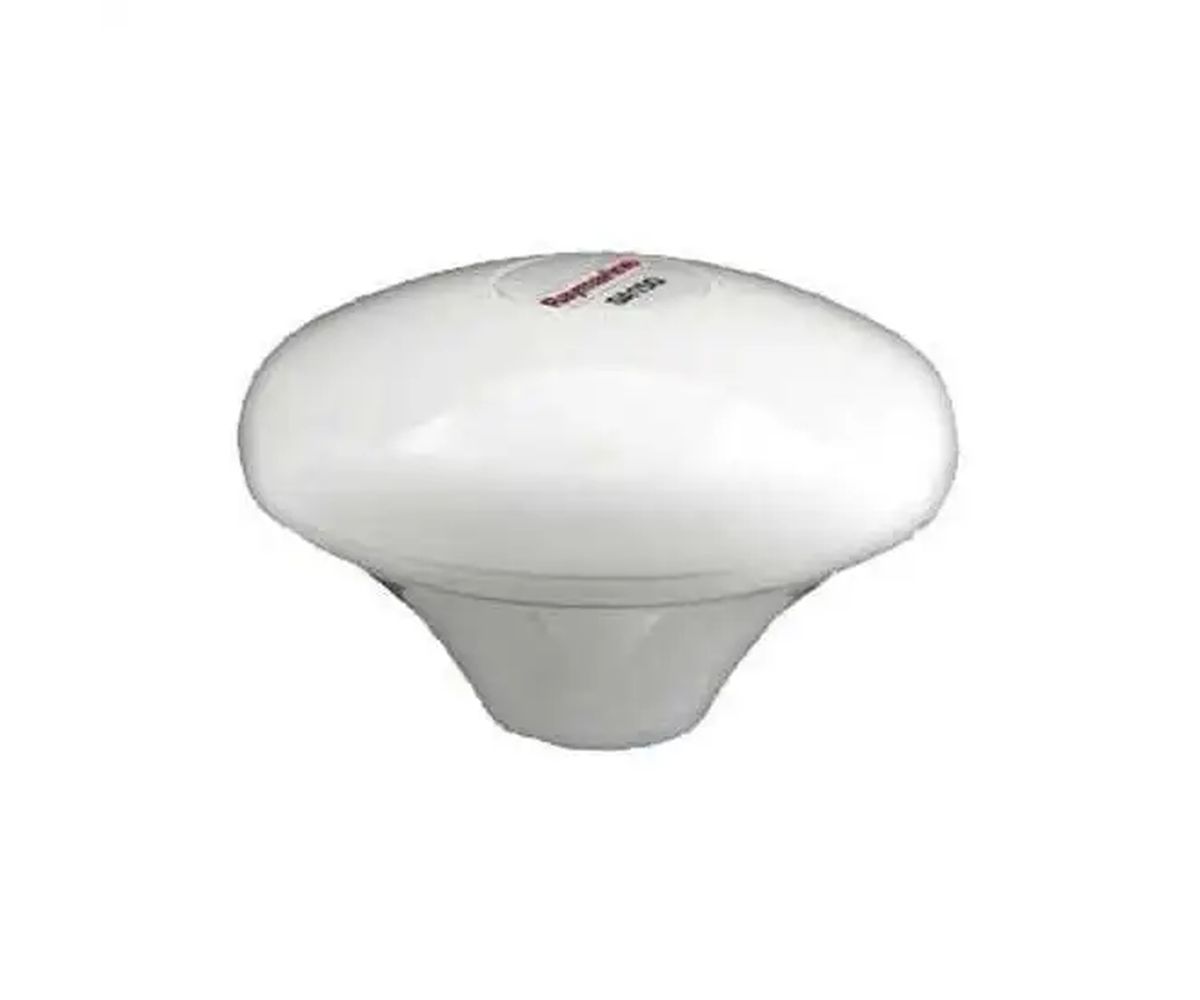

GA150 : antenne GPS passive pour une réception renforcée
La Raymarine GA150 améliore la réception GNSS (GPS/GLONASS) des écrans multifonctions et des équipements compatibles.
Ainsi, lorsque le MFD est installé sous un roof, sous T-top ou à l’abri, vous conservez un fixe rapide et précis.
L’antenne se monte au plat ou sur poteau, et elle est livrée avec un câble 10 m.
De plus, elle est IPX6/IPX7 pour résister aux embruns et aux rinçages répétés.
Compatibilités
- MFD Raymarine LightHouse : séries A et eS (solution idéale quand l’écran est abrité).
- Axiom Pro et Axiom XL lorsque l’installation requiert une antenne externe.
- AIS : AIS350 / AIS650 / AIS500 / AIS700 / AIS4000 / AIS5000.
- VHF : Ray53, Ray63, Ray73, Ray90, Ray91.
Performances GNSS
- Sensibilité : jusqu’à ~−162 dBm pour capter même en environnement masqué.
- Précision typique : < 3 m avec SBAS (WAAS/EGNOS/MSAS/GAGAN).
- Récepteur 50 canaux côté équipement compatible (la GA150 est passive).
Caractéristiques techniques
| Type d’antenne | GNSS passive (GPS/GLONASS) – coaxiale |
|---|---|
| Montage | Surface horizontale plane ou poteau (accessoires fournis) |
| Câble fourni | 10 m |
| Précision nominale | < 3 m (SBAS : WAAS, EGNOS, MSAS, GAGAN) |
| Sensibilité | ~ −162 dBm |
| Indice d’étanchéité | IPX6 & IPX7 |
| Dimensions | Ø 95 mm × H 30 mm |
| Poids | ≈ 0,5 kg (avec câble) |
| Températures | Fonctionnement : 0 °C à +55 °C ; Stockage : −30 °C à +70 °C |
| Consommation (récepteur) | ≈ 50 mA (côté équipement associé) |
| Compatibilités MFD | Séries A & eS ; Axiom Pro / Axiom XL |
| Compatibilités AIS | AIS350, AIS650, AIS500, AIS700, AIS4000, AIS5000 |
| Compatibilités VHF | Ray53, Ray63, Ray73, Ray90, Ray91 |

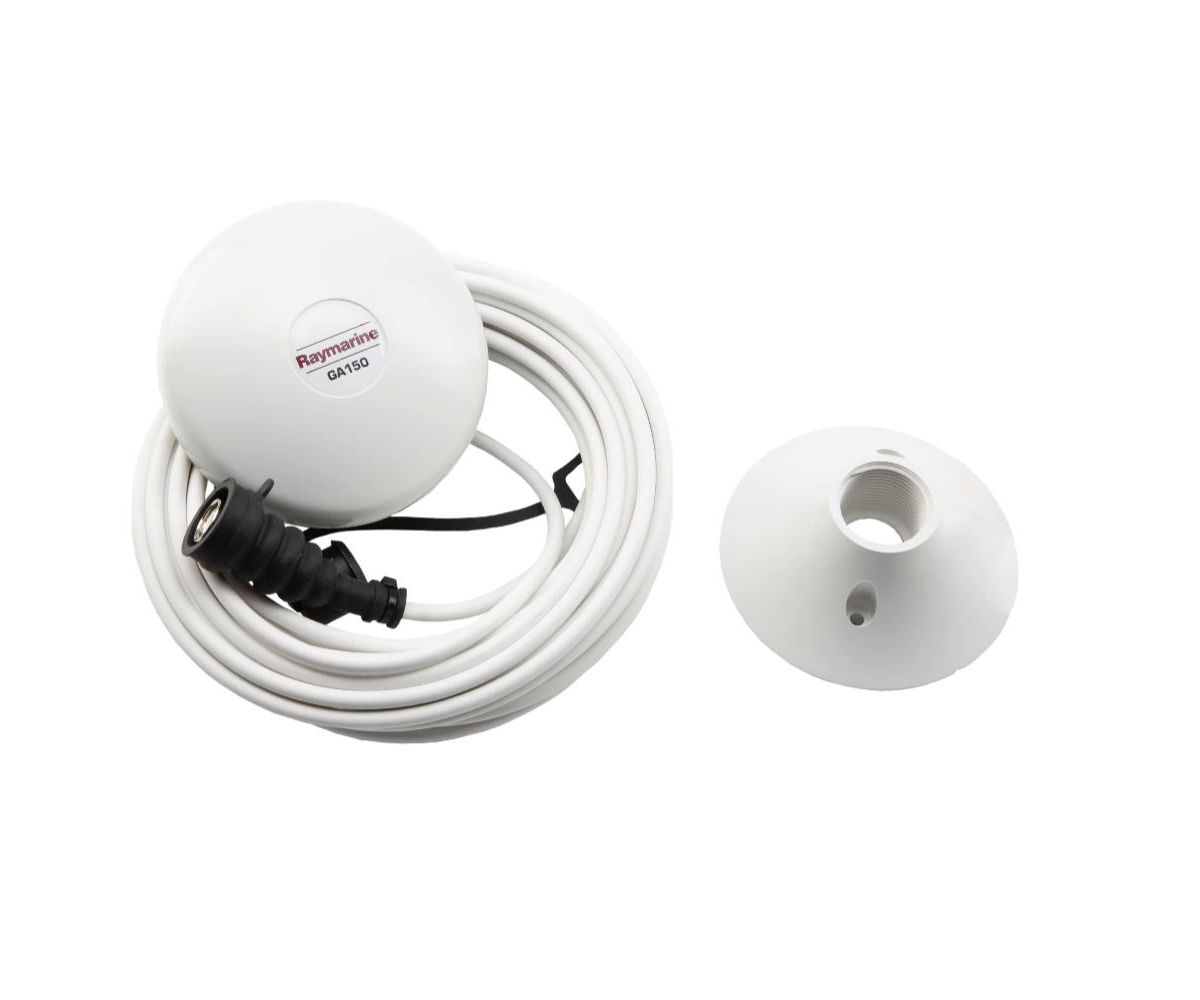

Dans la boîte
- Antenne GA150 (avec câble 10 m)
- Joint de montage GA150
- Adaptateur de montage sur poteau
- 2 écrous à pouce, 2 goujons, 2 vis
- Documentation
FAQ
Q : La GA150 est-elle une antenne GPS « complète » ?
R : C’est une antenne passive. Elle renforce la réception d’un récepteur GNSS intégré à l’équipement (MFD, AIS, VHF) mais ne fournit pas seule la position.
Q : Quand installer une antenne externe ?
R : Dès que l’écran est abrité (roof, T-top, timonerie), ou si la réception est masquée. L’antenne externe améliore alors le fix et la stabilité.
Q : Peut-on rallonger le câble ?
R : Oui, en utilisant un coaxial adapté et des connecteurs de qualité marine. Cependant, gardez la liaison la plus courte possible pour limiter les pertes.
Q : L’antenne est-elle étanche ?
R : Oui, IPX6/IPX7 : résistante aux jets puissants et à l’immersion courte.
Q : Quelles séries d’écrans sont supportées ?
R : Séries A et eS (LightHouse), ainsi que Axiom Pro et Axiom XL lorsque requis par l’installation.
