Capteur Passif ST950
Le capteur passif (analogique) ST950 est conçu pour se connecter au D800-Depth (22098560). Il s’agit d’un capteur à profil bas, rétractable et traversant, capable de calculer avec précision des données de vitesse et de température.

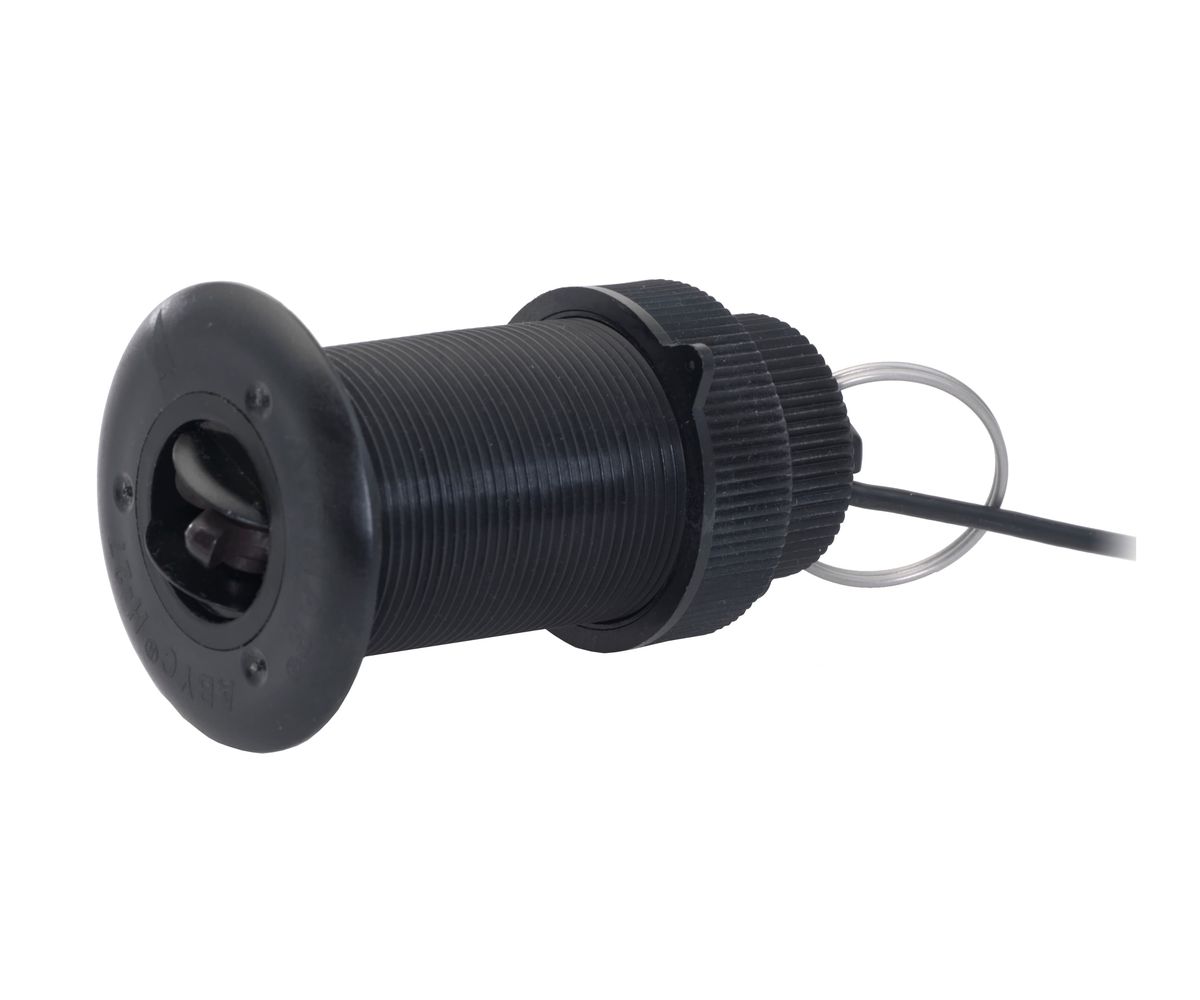

Il se compose d’une roue à aubes à 4 pales qui dépasse de la coque via un boîtier passe coque en plastique.
[/ux_text]
[/col]
[col span= »6″ span__sm= »12″]
[ux_image id= »384549″ width= »84″ margin= »0px 0px 0px 90px »]
[/col]
[/row]
[ux_text font_size= »1.25″]

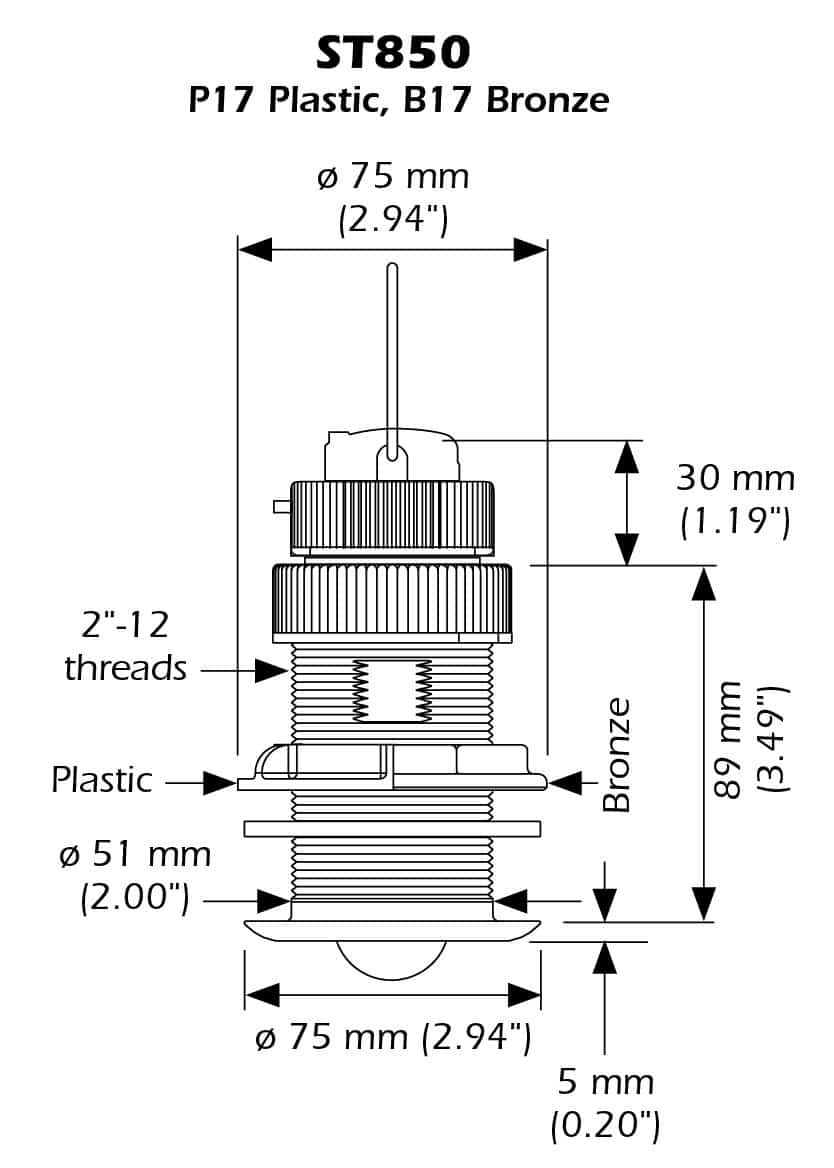

Le boîtier avec valve anti-retour réduit l’entrée d’eau dans le bateau lors du remplacement de l’insert rétractable par le bouchon de protection. Avec un encombrement réduit, il minimise la traînée en dépassant de seulement 5 mm (3/16″) de la coque.
Les capteurs Smart d’Airmar, dotés de microélectronique intégrée, traitent les signaux de vitesse et de température directement dans le boîtier. Un seul câble vers un écran compatible est nécessaire pour recevoir les données. Disponible en tant que capteur analogique, il assure une performance optimale avec une traînée minimale.
[/ux_text]
[tabgroup title= »données techniques » style= »tabs »]
[tab title= »caractéristiques »]
| Physique | |
| Poids | Plastique – 0.7kg |
| Diamètre trou de montage | 51mm |
| Matière de coque pour installation | Coque métal, fibre de verre |
| Fenêtre acoustique | Uréthane |
| Résistance à la pression | 3m |
| Plage de mesure vitesse | 2 à 45 nœuds (3km/h à 83km/h) |
| Ratio de pulsation | 17,000 p/nm* (4.8 Hz par nœuds) |
| Plage de mesure température | -10° to 40°C (14° to 104°F) |
| Précision température | ±0.5°C (±1.8°F) |
| Période de rafraîchissement des mesures | 1s |
| Electrique | |
| Tension | 9 à 16Vdc |
| Courant | <200mA |
| Connecteur | Pigtail 5pin |
| Longueur de câble | 3m |
| Sortie | Analogique |
[/tab]
[tab title= »documents »]
[button text= »Notice installation ST950″ link= »https://www.nautiboutique.fr/wp-content/uploads/2016/10/airmar-guide-dinstallation-ST900-St950-17-572-01.pdf » target= »_blank »]
