Capteur DST800L NMEA2000 bronze Profondeur vitesse température- AIRMAR
Triducer NMEA2000 235 kHz à tige longue

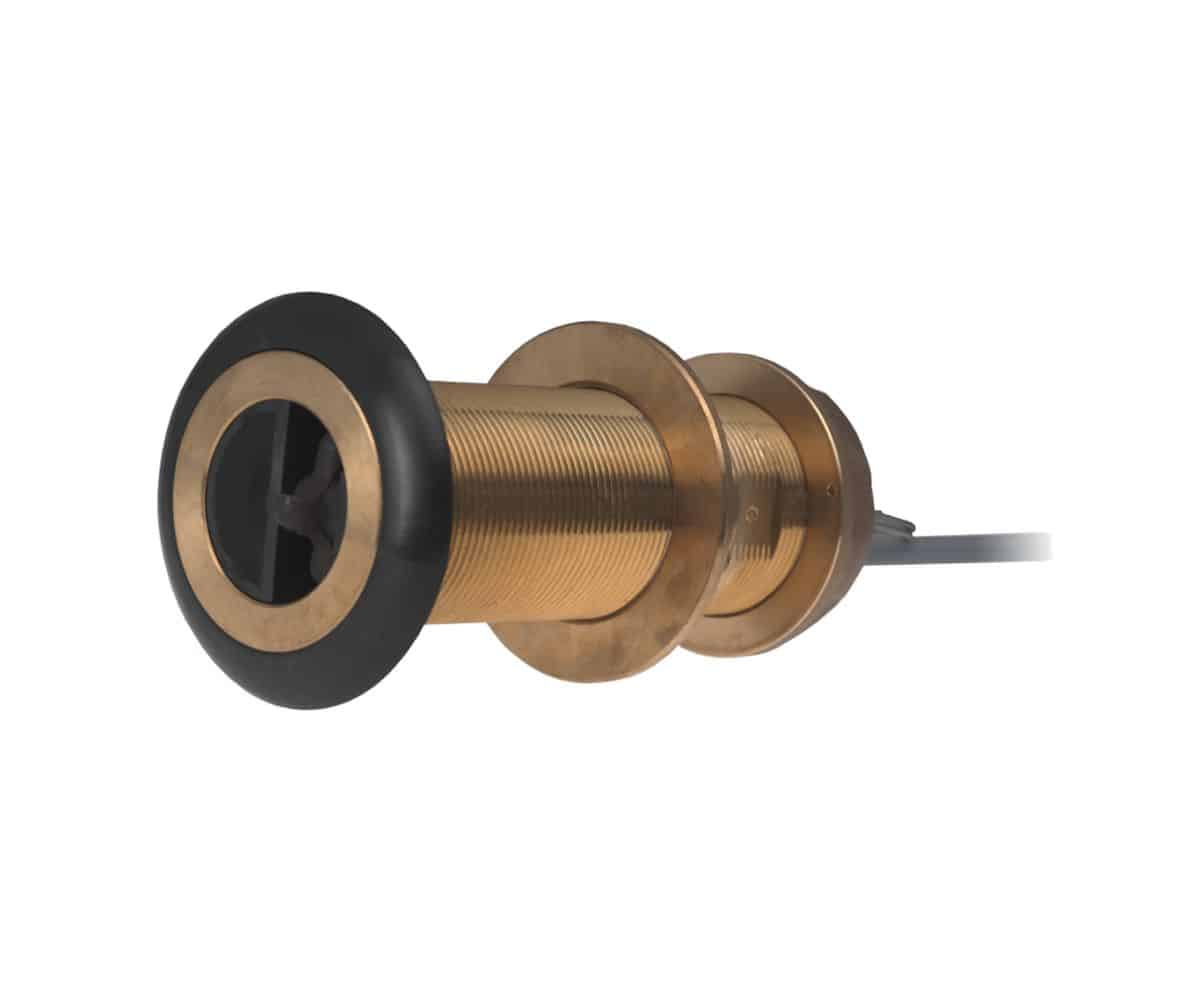

Le Airmar DST800L est un capteur rétractable 3-en-1 (profondeur, vitesse, température) au format
passe-coque bronze B122 (tige longue), idéal pour coques épaisses ou fortes deadrise. Son faisceau

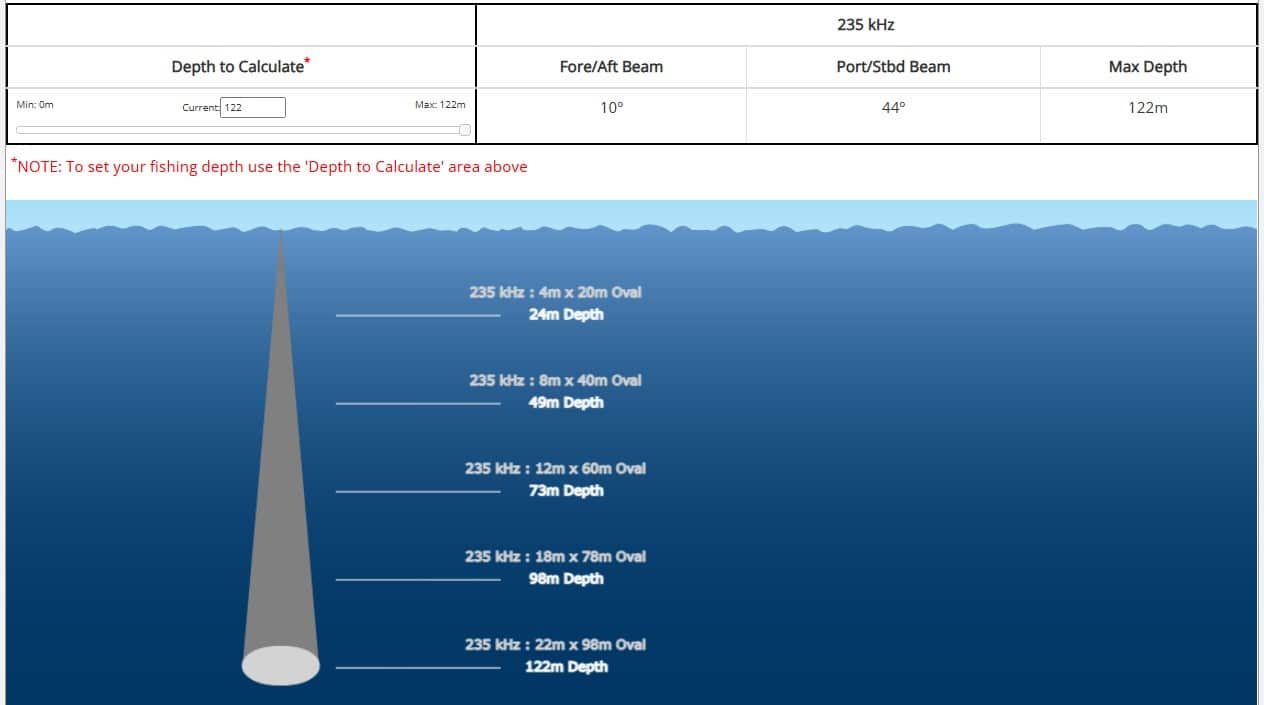

235 kHz en éventail 10°×44° assure une détection fiable jusqu’à 120 m, même
sur voilier gîté. Sortie NMEA2000 Micro-C pour une intégration plug-and-play.
- Profondeur ≤ 120 m (235 kHz 10°×44°).
- Vitesse jusqu’à 45 nœuds (paddlewheel) avec sortie linéaire.
- Température à réponse rapide ±0,2 °C.
- Réglage céramique 0°, puissance 100 W.
- Référence croisée : 44-127-1-02 / Furuno DST-800PSF / Garmin 010-11051-00 / Simrad 22098552 / 44-196-2-01.
Caractéristiques techniques
| Général | |
| Modèle | Airmar DST800L (triducer profondeur / vitesse / température). |
| Passe-coque | Bronze B122, tige longue (rétractable, vanne). |
| Sortie | NMEA2000 (connecteur Micro-C). |
| Puissance | 100 W. |
| Applications | Loisirs, yachting, pêche. |
| Pays d’origine | États-Unis. |
| Références croisées | 44-127-1-02 / Furuno DST-800PSF / Garmin 010-11051-00 / Simrad 22098552 / 44-196-2-01. |
| Profondeur / Sonar | |
| Fréquence & faisceau | 235 kHz, éventail 10° × 44°. |
| Profondeur max. | Jusqu’à 120 m (selon conditions). |
| Calage céramique | 0°. |
| Vitesse | |
| Type | Roue à aubes (paddlewheel) haute sensibilité. |
| Plage | 0 à 45 nœuds. |
| Débit de données | ~ 1 Hz (sortie N2K). |
| Impulsions | 20 000 p/nm (≈ 5,6 Hz par nœud). |
| Précision basse vitesse | Optimisée < 5 nœuds, sortie linéaire sur toute la plage. |
| Température | |
| Capteur | Réponse rapide. |
| Précision | ± 0,2 °C (± 0,1 °F). |
| Mécanique & montage | |
| Diamètre perçage | 51 mm. |
| Hauteur de filetage | ~ 83 mm. |
| Style de montage | Traversant, avec ou sans carénage. |
| Angle d’installation toléré | Jusqu’à 12° sans carénage, jusqu’à 28° avec carénage. |
| Câble | Longueur 6 m. |
| Remarques | |
| Compatibilité | Réseaux NMEA2000 (Micro-C). Faisceau en éventail pour coques à forte deadrise / voiliers gîtés. |
Dans la boîte
- Sonde Airmar DST800L NMEA2000 (bronze B122).
- Roue à aubes et capteur de température intégrés.
- Câble N2K Micro-C (6 m).
- Documentation.
Carénage / passe-coque, colles et accessoires de pose peuvent être requis selon l’installation.
Conseils d’installation
- Emplacement : zone lisse, non turbulente, éloignée des prises d’eau et appendices.
- Perçage 51 mm : poser le B122 avec joint adéquat, serrage au couple, vanne opérationnelle.
- Alignement : respecter l’axe et la tolérance d’angle (12° sans carénage / 28° avec).
- NMEA2000 : connecter en Micro-C, alimenter le backbone (terminations 120 Ω en place).
- Validation : vérifier profondeur/temperature à quai, calibrer la vitesse en mer calme.
FAQ
Q : Le DST800L fonctionne-t-il sur voilier gîté ?
R : Oui, le faisceau 235 kHz en éventail 10°×44° conserve la détection même gîté.
Q : La vitesse est-elle électromagnétique ?
R : Non, vitesse par paddlewheel (roue à aubes) avec très bonne sensibilité < 5 nœuds.
Q : Peut-on dépasser 12° d’angle au montage ?
R : Oui avec carénage adapté, jusqu’à ~28°.
Q : Le connecteur est-il standard N2K ?
R : Oui, Micro-C NMEA2000 (plug-and-play sur backbone alimenté).
