Description
Présentation du produit

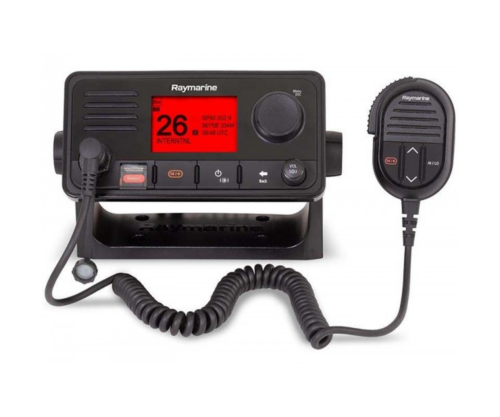

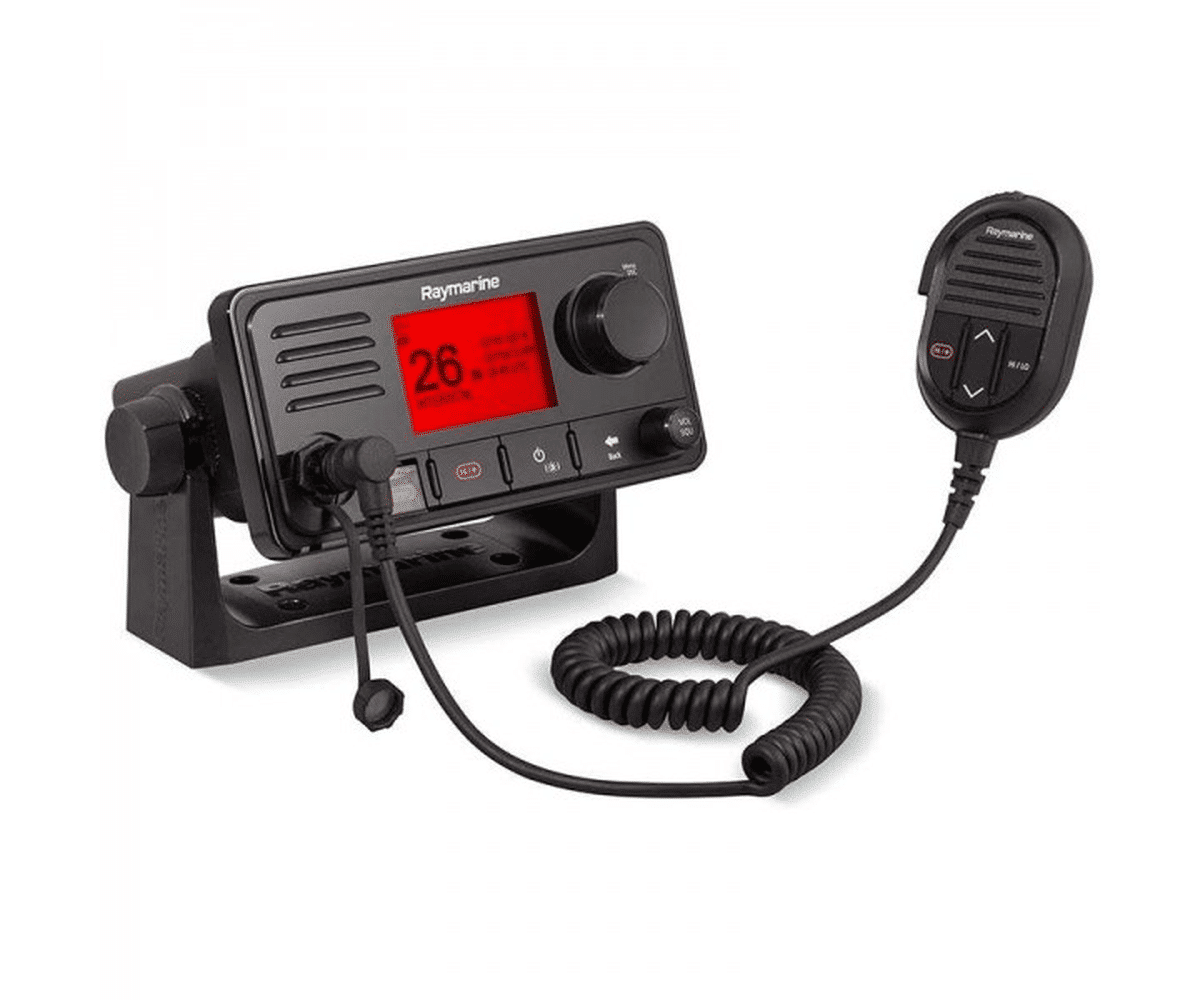

La VHF Raymarine Ray73 avec GPS et AIS réunit sécurité, lisibilité et intégration réseau. Boîtier robuste, grands boutons et écran clair pour un usage fiable en mer. Ajoutez un RayMic pour une seconde station au fly ou au cockpit.
Fonctions clés
- Récepteur AIS intégré pour afficher les cibles sur MFD, radar et traceurs.
- GPS/GNSS interne 10 Hz avec SBAS pour appels ASN précis.
- Connectivité NMEA0183 et NMEA2000/SeaTalkng.
- Mégaphone avec signaux de brume, sortie haut-parleur externe.
- Prise pour seconde station filaire ou sans fil RayMic.
- Étanchéité IPX6/IPX7 pour résister aux embruns.
Besoin d’aide pour l’intégration réseau ou la programmation MMSI ASN classe D ? Notre équipe peut accompagner le câblage et la mise en service.
| Canaux | Toutes bandes marines VHF US, International, Canada |
| Bande de fréquence | 156,000 à 157,425 MHz / 155,500 à 161,425 MHz (canaux privés) |
| Stabilité de fréquence | ± 1,5 ppm |
| Espacement des canaux | 25 kHz |
| Puissance de sortie | 1 W (basse) ou 25 W (haute) |
| Émissions parasites | < -36 dBm à 25 W |
| Écart maximum | ± 5 kHz |
| Impédance d’antenne | 50 Ω |
| Type | Superhétérodyne à double conversion |
| Canaux | Toutes bandes marines US, International, Canada |
| Bande de fréquence | 156,050 à 163,275 MHz / 155,500 à 161,425 MHz (privés) |
| Sensibilité | < 1 µV EMF à 20 dB SINAD |
| Sensibilité du silencieux | < -2 dBµ EMF |
| Bourdonnement et bruit | < -40 dB |
| Distorsion audio | < 10 % |
| Sensibilité distance/local | -119 dBm (0,25 µV) @ 12 dB SINAD typ. / -110 dBm (0,7 µV) @ 12 dB SINAD typ. |
| Sélectivité canal adjacent | > 70 dB |
| Rejet réponses parasites | > 70 dB |
| Rejet intermodulation | > 68 dB |
| Type | Récepteur AIS intégré (affichage via MFD/réseau) |
| ASN | Fonction ASN classe D |
| Canaux | 72 |
| Démarrage à froid | < 2 minutes |
| Sensibilité récepteur | -167 dBm (suivi) / -148 dBm (acquisition) |
| Compatibilité GNSS | GPS, GLONASS, Beidou* |
| Compatibilité SBAS | WAAS, EGNOS, MSAS |
| Fonctions spéciales | Blocage actif et réduction interférences |
| Fréquences | GPS L1 C/A, GLONASS L10F, Beidou B1 |
| Acquisition et almanach | Automatique |
| Système géodésique | WGS-84 |
| Taux de mise à jour | 10 Hz |
| Antenne | Interne céramique en tête d’appareil, ou externe passive via TNC |
| Précision position | Sans SBAS ≤ 15 m, 95 % du temps |
| Station de base | 2,5 W sous 8 Ω |
| Fistmic | 1 W sous 16 Ω |
| Haut-parleur externe | 5 W sous 8 Ω |
| Combiné | 1 W sous 16 Ω |
| Mégaphone | 25 W sous 4 Ω / 12 W sous 8 Ω |
| Tension nominale | 12 V CC (protection inversion et surtension) |
| Tension de fonctionnement | 9 à 16 V CC |
| Consommation | < 6 A en émission 25 W à 13,6 V, veille 0,6 A, réception 2 A, mégaphone 3 A sous 8 Ω / 6 A sous 4 Ω |
| Température de fonctionnement | -20 °C à +60 °C |
| Température de stockage | -25 °C à +70 °C |
| Humidité | 95 % |
| Étanchéité | IPX6 et IPX7 |

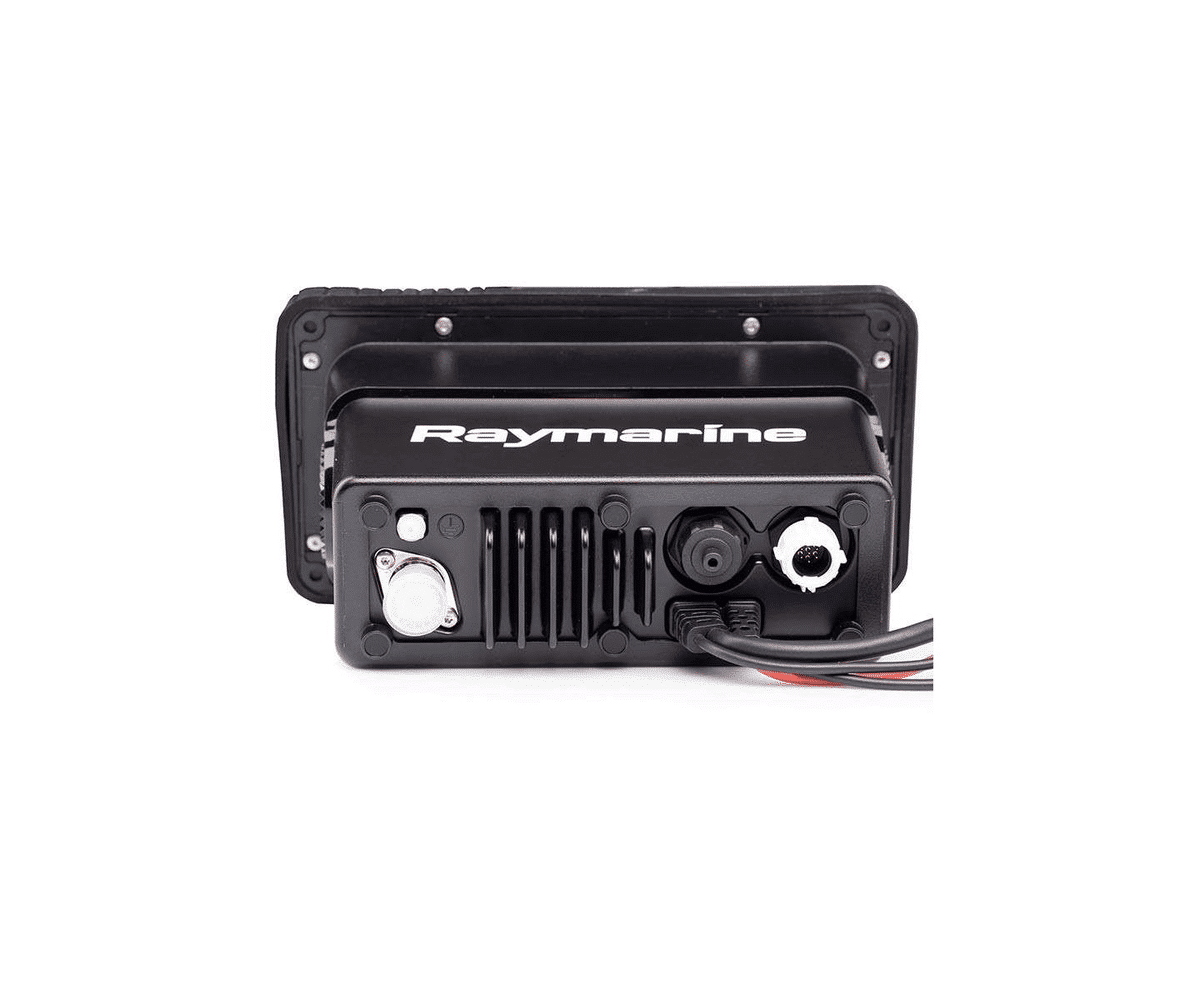

| Ports | 1 x NMEA 0183, 1 x SeaTalkng/NMEA 2000, 1 x prise Fistmic avant, 1 x prise arrière seconde station, 1 x sortie audio RCA, 1 x fils mégaphone, 1 x antenne GNSS TNC |

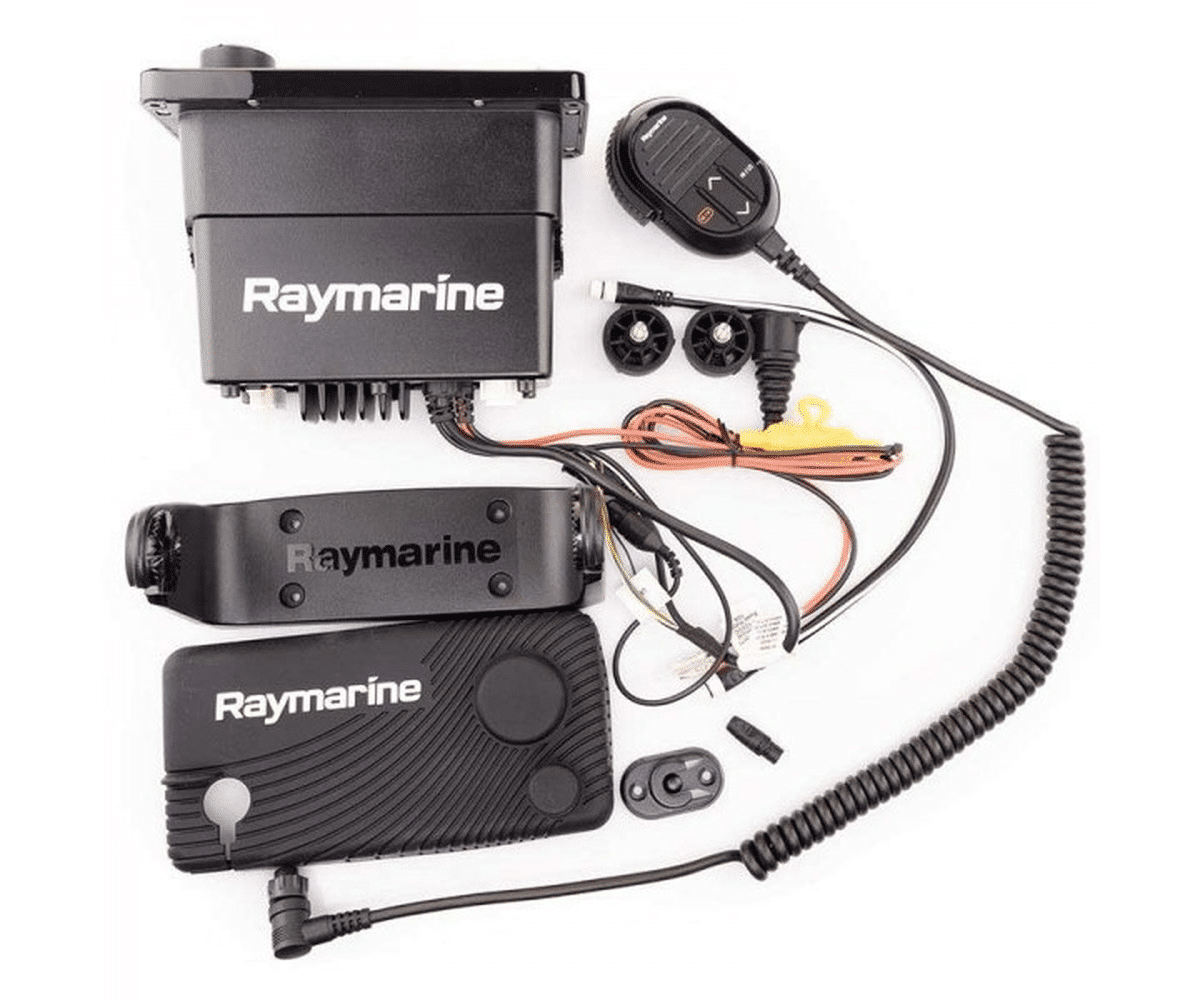

Dans la boîte
- VHF Ray73
- Microphone
- Kit d’installation et support de fixation
- Capot de protection
- Câble SeaTalkNG 400 mm
- Câble rallonge 10 ou 15 m
- Documentation
Le contenu peut varier selon lot et pays de distribution.
Conseils d’installation
- Programmez le MMSI et testez l’ASN en port de plaisance.
- Montez l’antenne VHF 50 Ω dégagée, câble coax de qualité, PL-259 serti.
- Reliez au réseau NMEA2000/SeaTalkng et, si besoin, au NMEA0183 des équipements.
- Ajoutez un haut-parleur externe et le mégaphone si nécessaire.
- Pour une seconde station, installez le RayMic et vérifiez l’audio.
FAQ
Q : L’AIS est-il visible sur mon traceur Raymarine ?
R : Oui, via le réseau NMEA2000 ou SeaTalkng relié à votre MFD.
Q : Puis-je ajouter une antenne GPS externe ?
R : Oui, via le connecteur TNC pour antenne passive.
Q : La seconde station RayMic est-elle obligatoire ?
R : Non, mais elle apporte une commande déportée pratique au fly ou au cockpit.
Q : La Ray73 est-elle étanche ?
R : Oui, IPX6 et IPX7.
