Description
Présentation

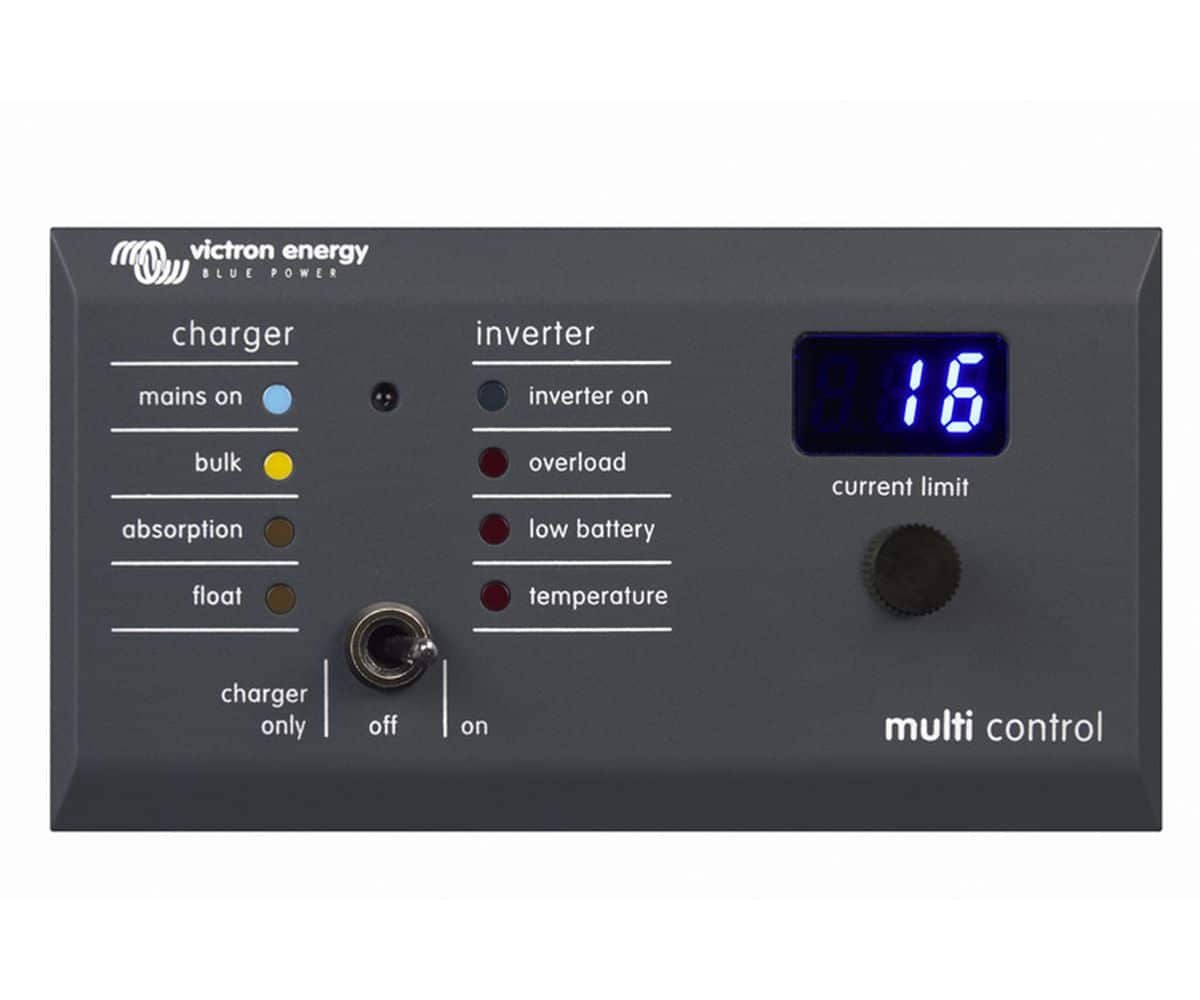

Le Victron Digital Multi Control 200/200A GX 90° RJ45 est un panneau de commande déporté pour les onduleurs et chargeurs MultiPlus et Quattro. Il permet d’activer ou de désactiver le système, de sélectionner le mode Charger Only et d’ajuster la limite de courant d’entrée pour s’adapter à la puissance disponible sur le quai ou un groupe électrogène.
La version GX se connecte sur le réseau VE.Bus via un connecteur RJ45 à 90 degrés, pratique pour les passages de câbles en coffret. La molette de réglage et les voyants à LED offrent un contrôle simple et une lecture directe de l’état chargeur/onduleur.
Points forts
- Contrôle déporté marche/arrêt et sélection Charger Only
- Limitation du courant d’entrée AC pour protéger la source
- Compatibilité VE.Bus avec MultiPlus, MultiPlus-II et Quattro
- Connecteur RJ45 coudé à 90° pour une installation propre
- Interface molette et voyants LED claire et intuitive
Caractéristiques techniques
Fonctions
- Interrupteur marche/arrêt du système
- Mode Charger Only (chargeur actif, onduleur désactivé)
- Molette de limitation du courant d’entrée AC
- Indications d’état par LED
Compatibilité et connexions
- Appareils compatibles : MultiPlus, MultiPlus-II, Quattro
- Bus de communication : VE.Bus
- Interface : RJ45 version coudée 90°
- Alimentation : via VE.Bus (pas d’alimentation dédiée)
Montage
- Montage en façade ou sur tableau
- Passage de câble optimisé par le connecteur 90°
- Encastrement standard panneau
Dans la boîte
- Panneau Digital Multi Control 200/200A GX (DMC000200010R)
- Câble RJ45 VE.Bus 90° (longueur selon pack)
- Visserie et encadrement de fixation
- Documentation
Conseils d’installation
- Couper l’alimentation des équipements VE.Bus avant raccordement.
- Relier le câble RJ45 du panneau à un port VE.Bus du MultiPlus ou du Quattro.
- Fixer le panneau sur une surface plane et accessible.
- Régler la limite de courant selon la protection amont (prise quai, disjoncteur, groupe).
- Tester marche/arrêt, mode Charger Only et affichage LED.
FAQ
Q : Le panneau GX fonctionne-t-il avec tous les MultiPlus ?
R : Oui, il est conçu pour les systèmes VE.Bus (MultiPlus, MultiPlus-II, Quattro).
Q : À quoi sert la limite de courant d’entrée ?
R : Elle évite de dépasser la capacité de la source en modulant la puissance de charge.
Q : Une alimentation séparée est-elle nécessaire ?
R : Non, le panneau est alimenté via le bus VE.Bus.
Accessoires compatibles
- MultiPlus / MultiPlus-II Victron
- Quattro Victron
- Câbles RJ45 VE.Bus supplémentaires (longueurs au choix)
- Interface MK3-USB pour configuration avancée
