Tableau de commande Skylla-i Control GX (90º RJ45)-REC000300010R

Skylla-i Control GX (90º RJ45) :

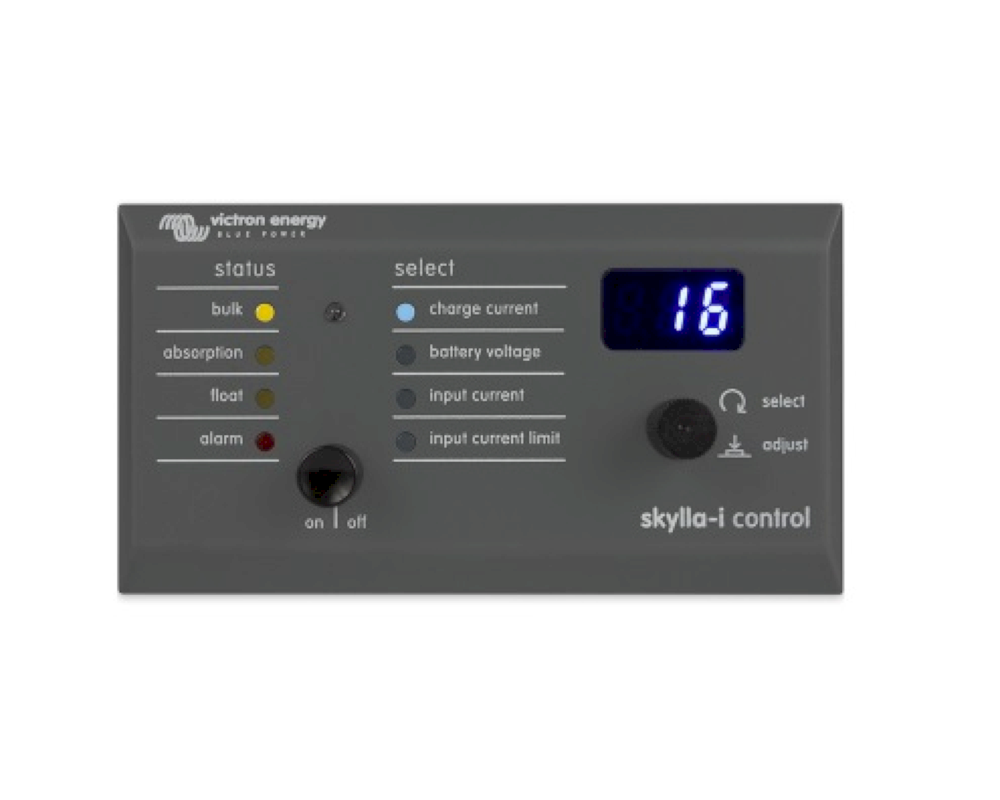

Le tableau de commande Skylla-i est un tableau de commande à distance conçu pour travailler avec tous les modèles de chargeurs Skylla-i. Le chargeur Skylla-i utilise le bus VE.CAN.

Mode d’utilisation du Skylla-i Control GX :
Raccorder le tableau de commande Skylla-i à votre chargeur Skylla-i est une procédure très simple.

Il suffit de raccorder les deux dispositifs avec un câble UTP (paire torsadée non blindée) ordinaire ayant deux connecteurs RJ45. Assurez-vous que les deux terminateurs du bus RJ45 sont bien placés aux deux extrémités.

Néanmoins le chargeur Skylla-i et le tableau de commande disposent tous les deux de deux prises RJ45 qui sont raccordées au niveau interne. Le plus important est que vous pouvez connecter le câble à n’importe laquelle des deux prises :

C’est-à-dire quand le bus est mis sous tension, le tableau de commande Skylla-i allume brièvement tous les éléments.

Ensuite s’affiche le numéro de version du logiciel suivi du statut du chargeur Skylla-i qui est connecté. Quand le chargeur Skylla-i est mis hors tension (veille), le tableau s’éteindra également (toutes les lumières éteintes) afin de réduire la consommation d’énergie.
Cependant si le chargeur Skylla-i est en marche, les LED de statut montrent son état de charge actuel. Le tableau ci-dessous montre les éventuelles indications LED pouvant s’afficher pendant une opération de charge normale.

Luminosité des LED : De plus, pour votre confort, la luminosité des LED est contrôlée automatiquement par un capteur de lumière. Quand le niveau de la lumière ambiante diminue, les voyants LED seront moins brillants ce qui sera plus agréable pour les yeux et réduira la consommation d’énergie.

Connecter plusieurs tableaux de commande et chargeurs Skylla-i sur un seul réseau VE.Can. De plus il faut savoir que plusieurs tableaux de commande Skylla-i peuvent être connectés à un chargeur ou à un ensemble de chargeurs connectés en parallèle et synchronisés.

Pour plus d’information sur le Skylla-i Control GX :

Manuel d’utilisation
