Description

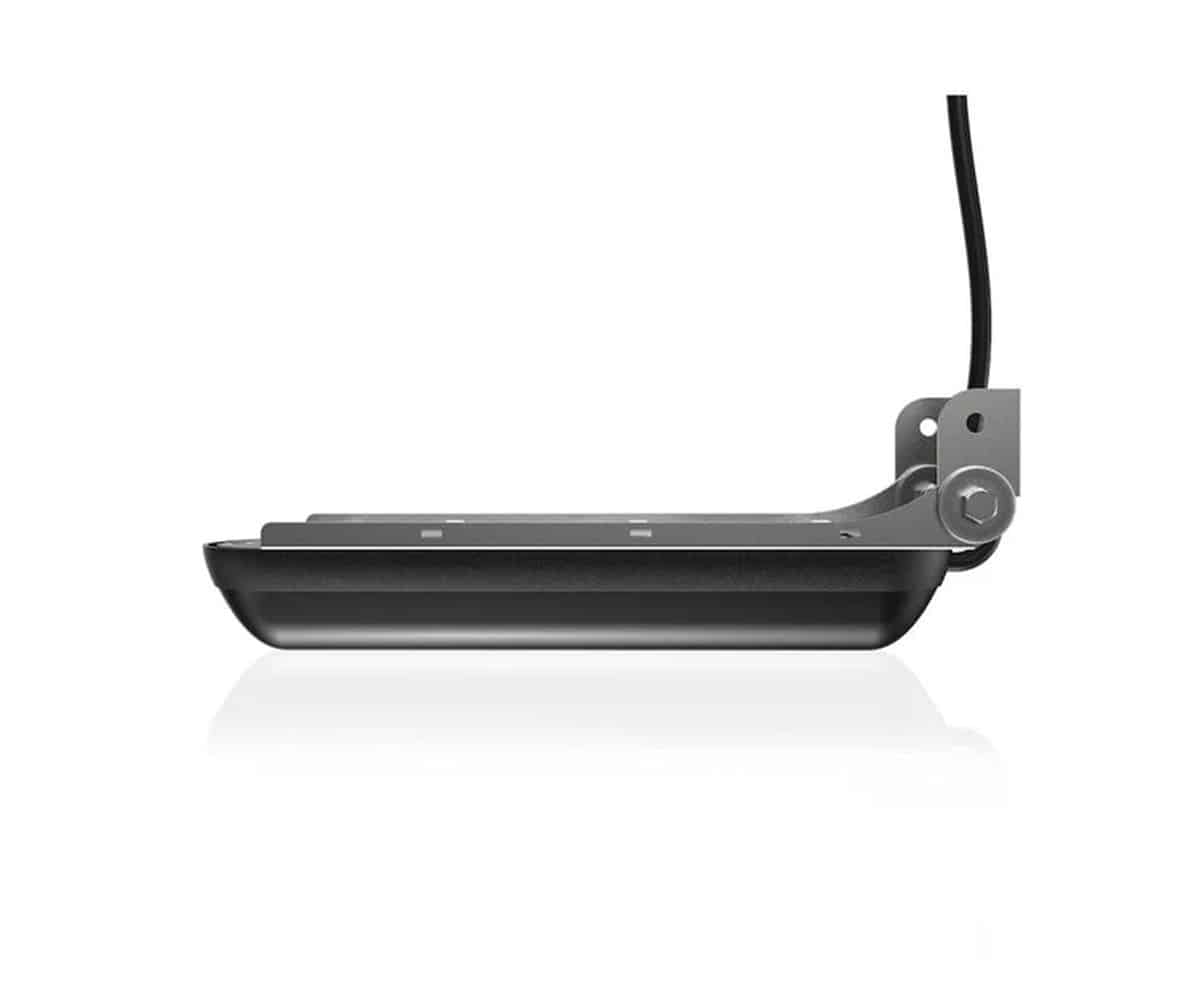

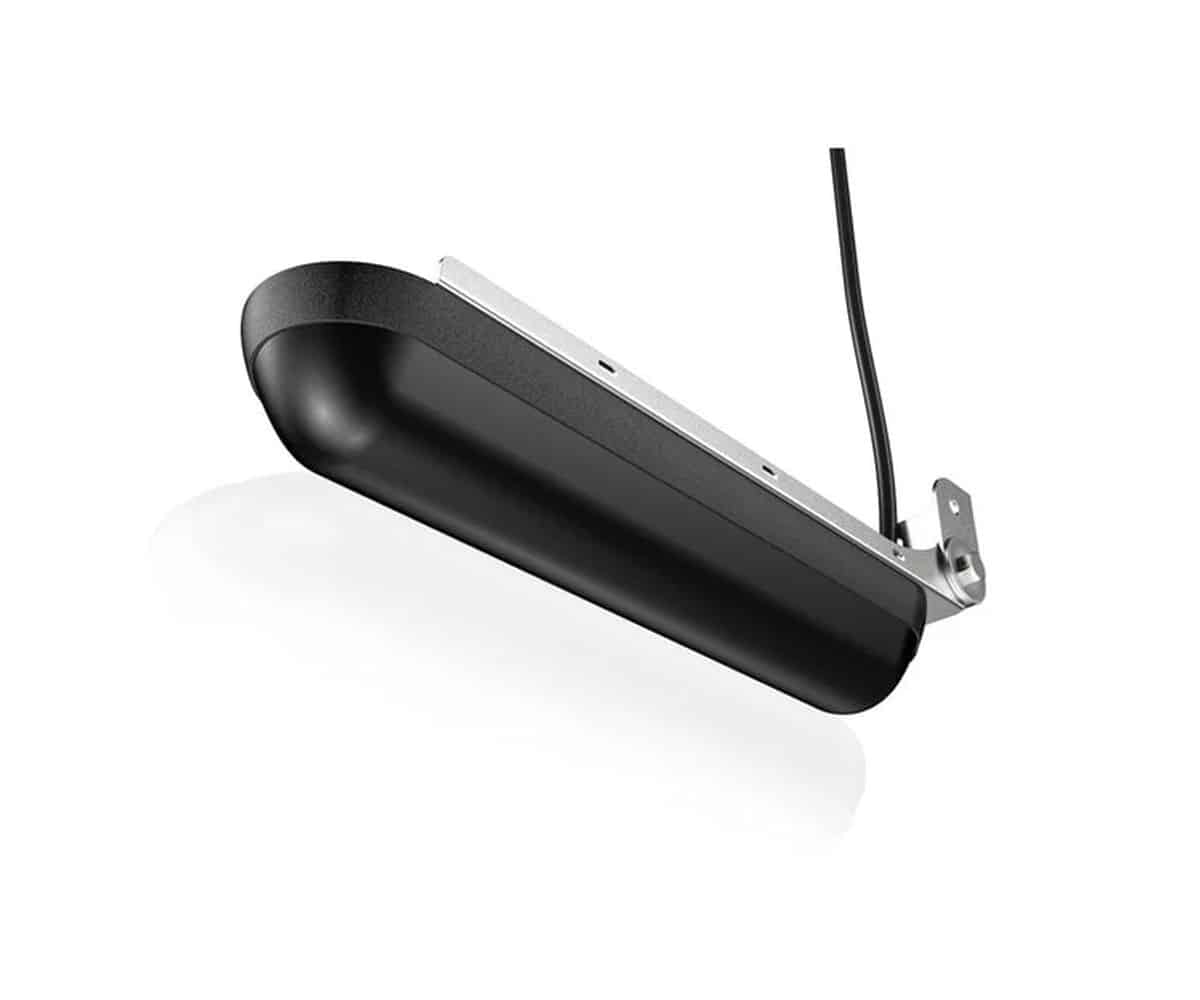

La sonde Lowrance Active Imaging 2 en 1 est un capteur d’imagerie pour tableau arrière qui combine les technologies SideScan et DownScan afin de détailler les structures sous-marines autour du bateau.
Fonctionnant en hautes fréquences 455/800 kHz, elle offre une imagerie précise des fonds et des reliefs, en complément d’un sonar traditionnel dédié à la mesure de profondeur.
L’Active Imaging 2 en 1 fournit des images affinées des poissons et des structures, avec une portée importante tout en conservant une excellente séparation des cibles. Elle permet d’identifier rapidement rochers, arbres immergés, herbiers, fossés et dénivelés situés de part et d’autre du bateau.

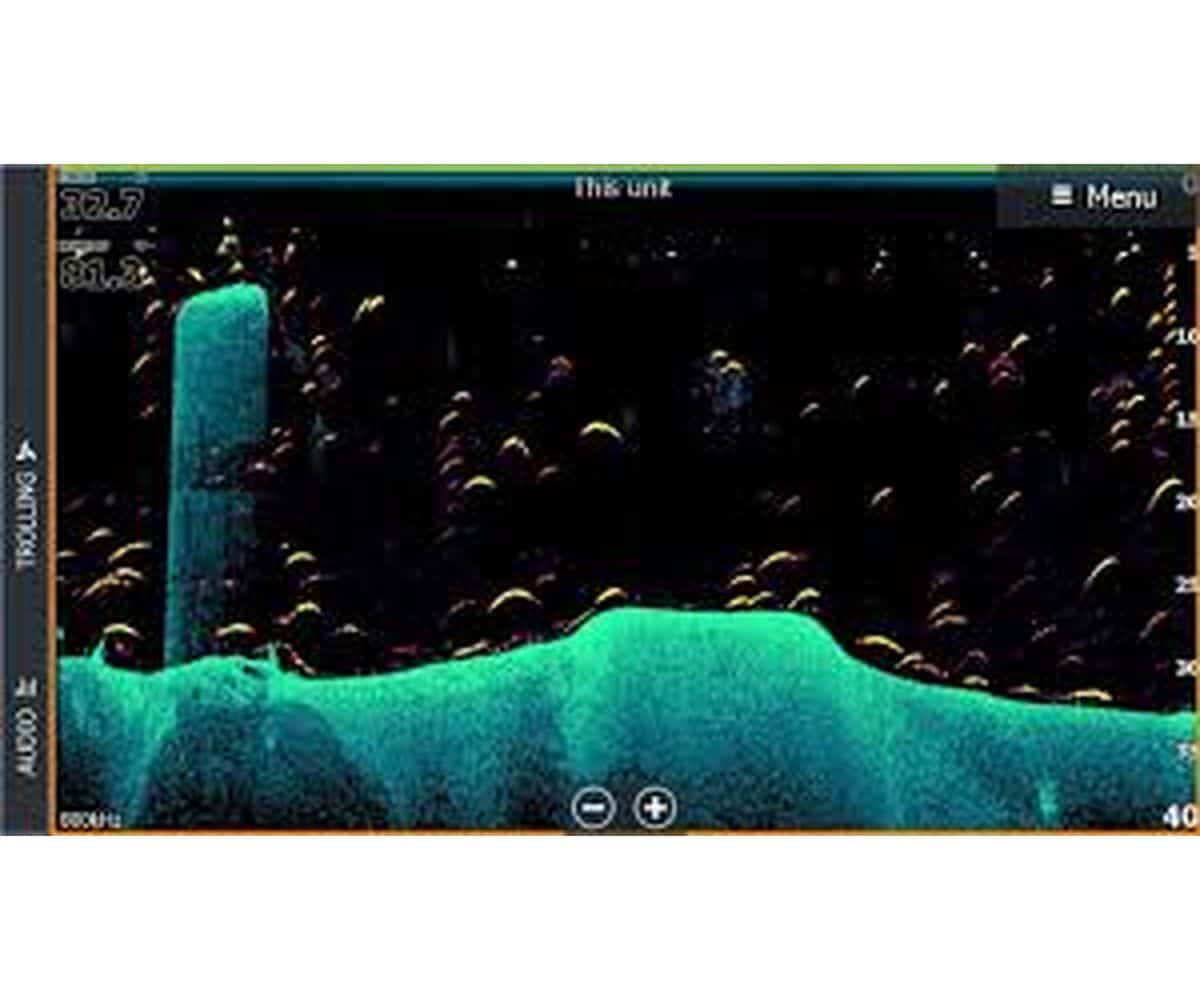

Grâce aux vues SideScan et DownScan, la sonde affiche simultanément le relief sous le bateau et les structures situées latéralement. Les images haute définition facilitent la lecture des fonds, la détection des zones poissonneuses et l’interprétation des obstacles, même à distance de la coque.
La construction du transducteur en polymère limite les pertes de signal à l’émission comme à la réception, ce qui améliore la netteté des images et la portée latérale. Des éléments dédiés pour l’émission et la réception permettent également une vitesse de ping élevée, gage de résolution et de fluidité des affichages.

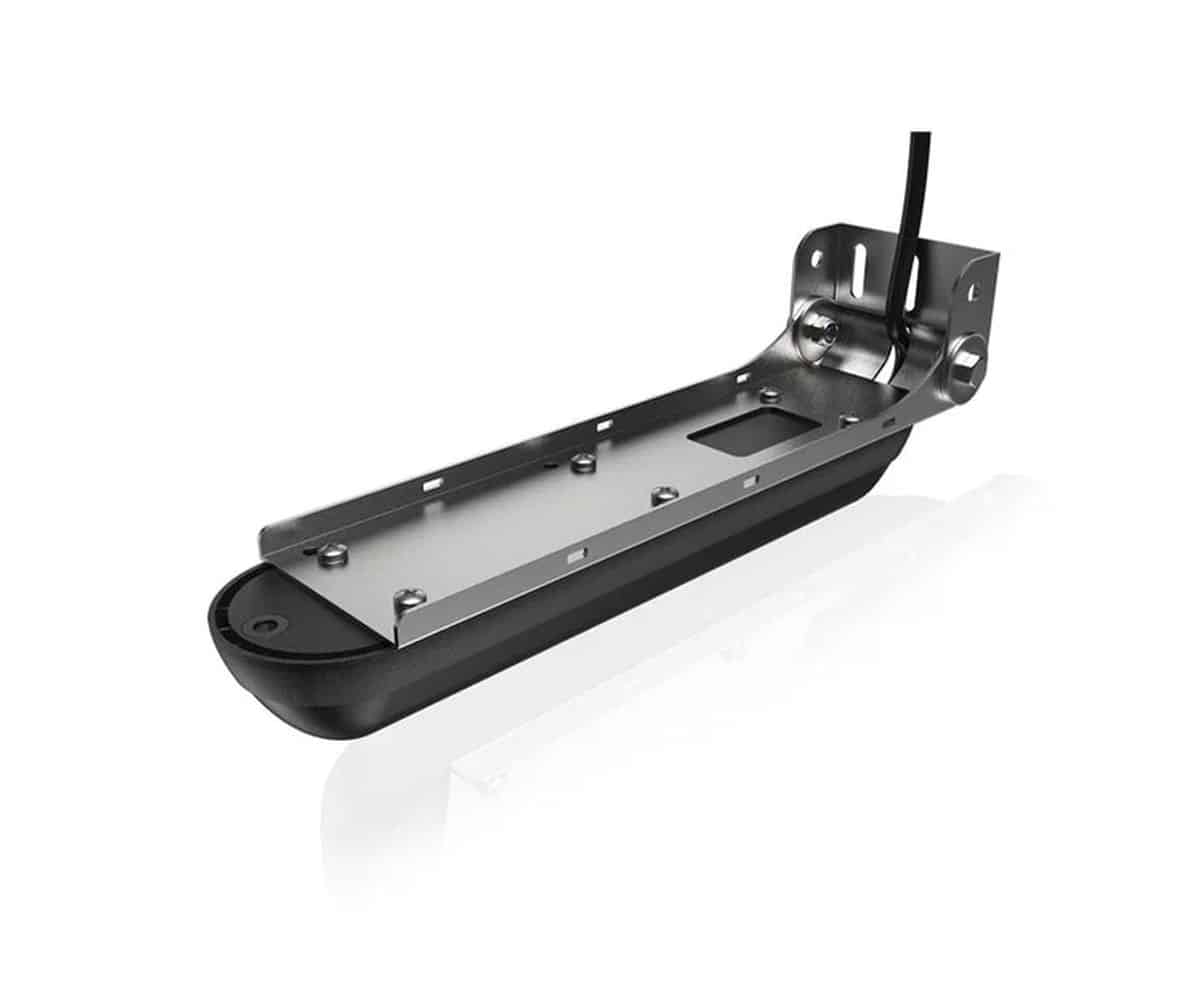

L’Active Imaging 2 en 1 est fournie avec un étrier de montage sur tableau arrière et un kit de fixation permettant différentes options d’installation. La sonde peut être positionnée sur le tableau arrière, sur la jupe ou sur un jackplate, de manière à rester bien dégagée et alignée sur la ligne de flottaison pour préserver les performances.
Caractéristiques essentielles
La sonde Active Imaging 2 en 1 Lowrance est conçue pour l’imagerie de structure haute définition en complément d’un sonar classique. Elle associe SideScan et DownScan pour offrir une vue détaillée des fonds à courte et moyenne portée.
- Technologie d’imagerie Active Imaging 2 en 1 : SideScan et DownScan pour visualiser fond et structures.
- Fréquences de fonctionnement : 455 kHz et 800 kHz pour concilier portée et précision.
- Portée verticale DownScan : environ 91 m.
- Portée latérale SideScan : jusqu’à 91 m à 455 kHz et environ 46 m à 800 kHz.
- Vitesse de fonctionnement recommandée pour DownScan et SideScan : jusqu’à environ 9 nœuds.
- Température de fonctionnement : de -15 °C à +55 °C ; température de stockage : de -30 °C à +70 °C.
- Dimensions indicatives du transducteur : environ 67 × 79 × 280 mm.
- Câble de sonde avec connecteur 9 broches, longueur indiquée 7,6 m ou 1,8 m selon configuration.
- Sorties : imagerie SideScan, imagerie DownScan et mesure de température de l’eau.
- Compatibilité afficheurs : Lowrance HDS LIVE, HDS Carbon, Elite Ti2, Elite FS et Simrad NSSevo3/3S et GO Series.
- Options de montage : tableau arrière, jupe ou jackplate avec étrier dédié.
Variantes disponibles
La référence 000-14490-001 correspond à la sonde Active Imaging 2 en 1 pour montage extérieur, associant SideScan et DownScan. Les longueurs de câble mentionnées dans les caractéristiques, 7,6 m ou 1,8 m, permettent d’adapter l’installation en fonction de la configuration du bateau.
Accessoires compatibles
La sonde est livrée avec son étrier de montage sur tableau arrière et un kit de visserie pour la fixation standard. Pour les montages spécifiques sur jupe ou jackplate, les notices d’installation Active Imaging détaillent les accessoires de montage et kits complémentaires à utiliser selon la configuration du bateau.
Pour toute évolution de l’installation, il est recommandé de s’appuyer sur les documents officiels fournis et sur les références proposées par Nautiboutique afin de préserver les performances du système sonar.
Conseils d’utilisation
- Choisir une zone dégagée du tableau arrière ou de la jupe, sans turbulence importante, afin que les faisceaux SideScan et DownScan ne soient pas masqués par la coque ou le moteur.
- Régler l’angle de la sonde de manière à la maintenir parallèle à la surface de l’eau, ce qui améliore la qualité des images et la lecture des structures.
- Éviter les emplacements où la sonde sort fréquemment de l’eau lorsque le bateau déjauge, afin de conserver une imagerie stable à différentes vitesses.
- Contrôler régulièrement le serrage de la visserie et l’état du câble après les mises à l’eau, sorties de l’eau et phases de transport sur remorque.
- Exploiter les vues SideScan et DownScan pour repérer rochers, amas de pierres, arbres noyés, herbiers et fossés avant de positionner le bateau sur la zone de pêche.
Questions fréquentes
La sonde Active Imaging 2 en 1 remplace-t-elle un sonar traditionnel ?
Non, l’Active Imaging 2 en 1 est pensée comme un complément d’un sonar classique. Elle fournit des images détaillées de structure via SideScan et DownScan, tandis qu’un transducteur traditionnel reste dédié à la mesure de profondeur et au suivi du fond en continu.
Avec quels afficheurs cette sonde est-elle compatible ?
La sonde est compatible avec les afficheurs Lowrance HDS LIVE, HDS Carbon, Elite Ti2 et Elite FS, ainsi qu’avec les gammes Simrad NSSevo3/3S et GO Series. Il est recommandé de vérifier la présence du connecteur 9 broches adapté avant l’installation sur le réseau existant.
Quelle portée puis-je attendre en SideScan et DownScan ?
En DownScan, la profondeur maximale indiquée est d’environ 91 m. En SideScan, la portée latérale peut atteindre 91 m par côté à 455 kHz et environ 46 m à 800 kHz. Ces valeurs dépendent toutefois des conditions d’eau, du réglage de l’installation et de l’état de la surface.
À quelle vitesse de navigation la sonde reste-t-elle exploitable ?
Les données techniques indiquent un fonctionnement conseillé jusqu’à environ 9 nœuds pour les modes DownScan et SideScan. Au-delà, la qualité des images et la lecture des structures peuvent être dégradées par les turbulences et la cavitation autour de la sonde.
Où installer la sonde sur le bateau pour de bonnes performances ?
La sonde peut être montée sur le tableau arrière, la jupe ou un jackplate. Il est important de choisir une zone plane, immergée en navigation, dégagée d’obstacles et située de façon à limiter les risques de chocs lors des mises à l’eau ou du remorquage.
Documents à télécharger
Contenu du pack
- Sonde Active Imaging 2 en 1 avec câble prémonté et connecteur 9 broches.
- Étrier et plaque de montage pour installation sur tableau arrière.
- Kit de visserie et rondelles pour la fixation de la sonde et du support.
- Attaches de câble pour la gestion et la sécurisation du passage de câble.
- Documentation d’installation Active Imaging fournie au format papier ou numérique.
