Description
Présentation
La Furuno 225T-TM904 est une sonde tableau arrière Side-Scan CHIRP pour
NavNet TZtouch3 et TZtouchXL. Elle fournit un balayage latéral précis,
une mesure de profondeur stable et la température de surface.
Le Side-Scan révèle les structures à bâbord/tribord. Lecture claire sur TZtouch, y compris à vitesse modérée.
Installation simple, entretien réduit.
Caractéristiques techniques
- Marque : Furuno • Modèle : 225T-TM904
- Montage : tableau arrière
- Technologie : Side-Scan CHIRP
- Fonctions : profondeur, température, balayage latéral
- Compatibilité : NavNet TZtouch3 / TZtouchXL
- Puissance : 150 W (CHIRP)
- Fréquences latérales : ≈ 220–240 kHz
- Profondeur max indicative : ≈ 200 m (selon conditions)
- Connectique : 12 broches Furuno (TZtouch)
- Câble : ≈ 10 m
- Matériaux : polymère renforcé • visserie inox
- Poids indicatif : ≈ 1,2 kg
Dans la boîte

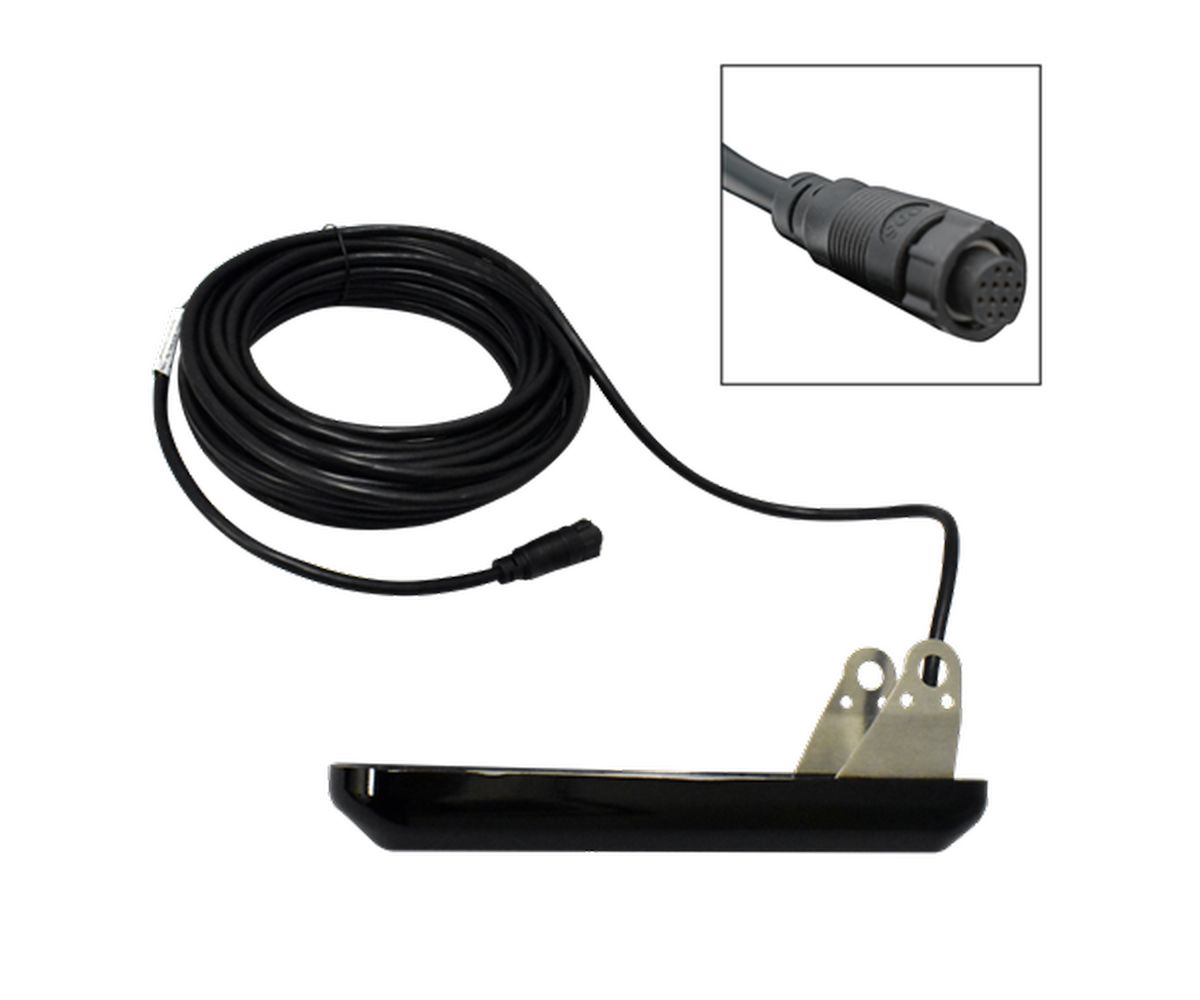

- Sonde Furuno 225T-TM904

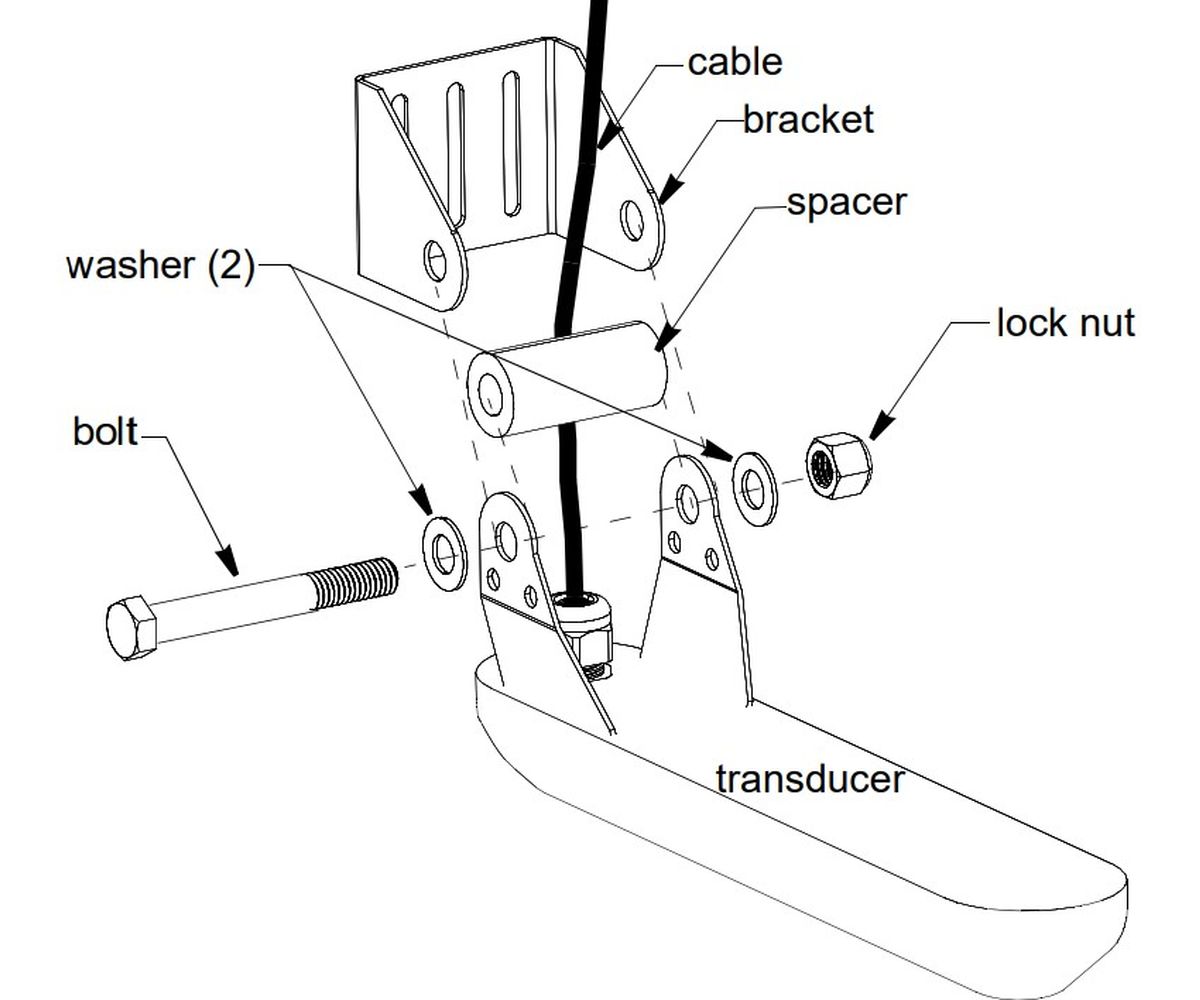

- Support tableau arrière et visserie
- Câble ~10 m, connecteur 12 broches
- Notice d’installation
Conseils d’installation
- Placer la semelle 3–5 mm sous la ligne de flottaison, surface plane et rigide.
- Hors turbulences (sillage d’hélice, virures).
- Visserie inox A4 et mastic polyuréthane marin.
- Chemin de câble protégé, sans coudes serrés.
- Essais progressifs, ajuster l’angle si nécessaire.
FAQ
-
Fonctionne-t-elle sans écran TZtouch ?
Non. Prévue pour TZtouch3 et TZtouchXL.
-
La température de surface est-elle mesurée ?
Oui, capteur intégré.
-
Vitesse maximale conseillée ?
Signal généralement stable jusqu’à ~20 nd selon montage et carène.
Accessoires compatibles
- Rallonge de câble Furuno 12 broches (10 m / 20 m)
- Presse-étoupe et passe-câble étanche
- Support de protection de sonde
- Boîtier de jonction Furuno pour double sonde
