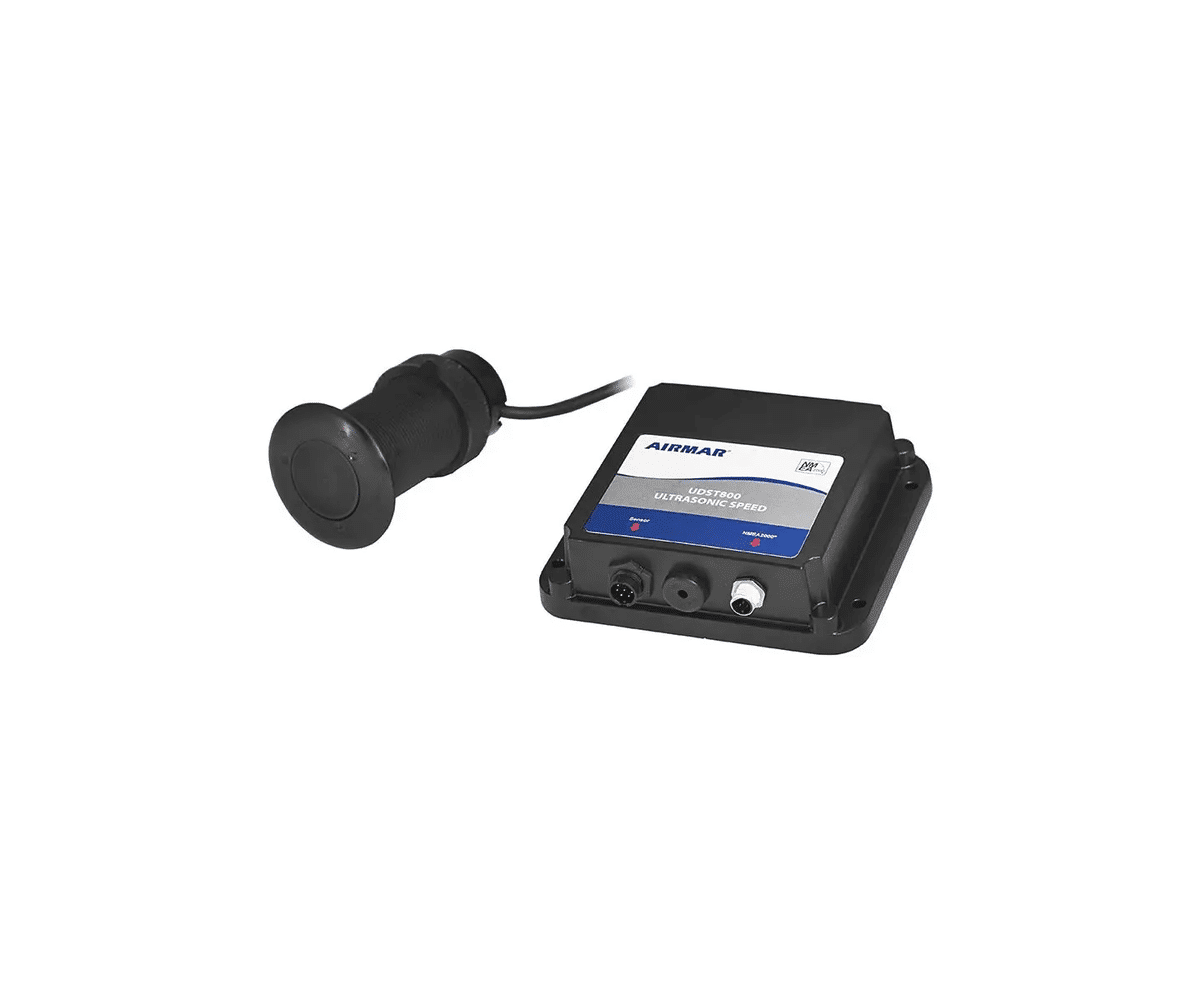

Capteur UDST800 NMEA2000 Airmar – 44-218-1-01
Airmar UDST800 NMEA2000 : capteur P/V/T 235 kHz
L’Airmar UDST800 NMEA2000 est un capteur profondeur / vitesse / température au format traversant,
fonctionnant à 235 kHz avec un faisceau 13°. Mesure de vitesse par ultrasons (sans pièces mobiles),
profondeur jusqu’à 100 m et température à réponse rapide (±0,2 °C).
Sortie NMEA2000 Micro-C pour intégration plug-and-play.
- Vitesse 0,1–50 nœuds, mise à jour jusqu’à 10 Hz.
- Boîtier plastique traversant, angle d’installation toléré jusqu’à 22°.
- Technologie ultrasonique : zéro entretien, pas de roue à aubes.
- Référence Airmar : 44-218-1-01.
Idéal voile & moteur : données fiables, installation simple et compatibilité large via N2K.
Caractéristiques techniques – Airmar UDST800 NMEA2000
| Général | |
| Modèle | UDST800 – capteur profondeur, vitesse (ultrason) et température. |
| Référence | 44-218-1-01. |
| Sortie | NMEA2000 (connecteur Micro-C). |
| Puissance | 100 W. |
| Pays d’origine | États-Unis. |
| Mesures | |
| Fréquence & faisceau | 235 kHz, faisceau fixe 13°. |
| Profondeur max. | Jusqu’à 100 m (selon conditions). |
| Vitesse (eau) | Plage 0,1–50 nd, mise à jour jusqu’à 10 Hz, technologie ultrasonique (sans pièces mobiles). |
| Température | Capteur à réponse rapide, précision ±0,2 °C (±0,1 °F). |
| Calage céramique | 0°. |
| Mécanique & montage | |
| Boîtier | Plastique, traversant (rétractable avec vanne). |
| Angle d’installation toléré | Jusqu’à 22°. |
| Câbles (pack) | Capteur → boîtier 4,5 m + boîtier → réseau 6 m (≈10,5 m cumulés). Longueur indicative pack : 9 m / 30’. |
| Divers | |
| Usage | Loisirs, yachting, pêche. |
| Remarque compatibilité | À ce jour, certains afficheurs Raymarine ne proposent pas l’étalonnage UDST800 en natif. |
Dans la boîte
- Capteur UDST800 tri-fonctions (câble 4,5 m).
- Boîtier de jonction NMEA2000 (câble 6 m).
- Documentation.
Conseils d’installation
- Choisir une zone lisse et non turbulente, loin des prises d’eau et appendices.
- Respecter l’orientation du capteur (flèche vers l’étrave) et l’angle toléré ≤22°.
- Raccorder au backbone NMEA2000 alimenté (terminations 120 Ω).
- Effectuer l’étalonnage vitesse/offset via l’équipement compatible (voir doc). Sur certains MFD Raymarine, l’étape peut nécessiter un contournement.
FAQ
Q : L’UDST800 a-t-il une roue à aubes ?
R : Non, la vitesse est mesurée par ultrasons (zéro pièce mobile).
Q : Puis-je calibrer l’UDST800 sur Raymarine ?
R : Certains afficheurs Raymarine ne proposent pas l’étalonnage natif. Se référer au guide Airmar et aux mises à jour logicielles.
