Description
Présentation du Vulcan 9 B&G

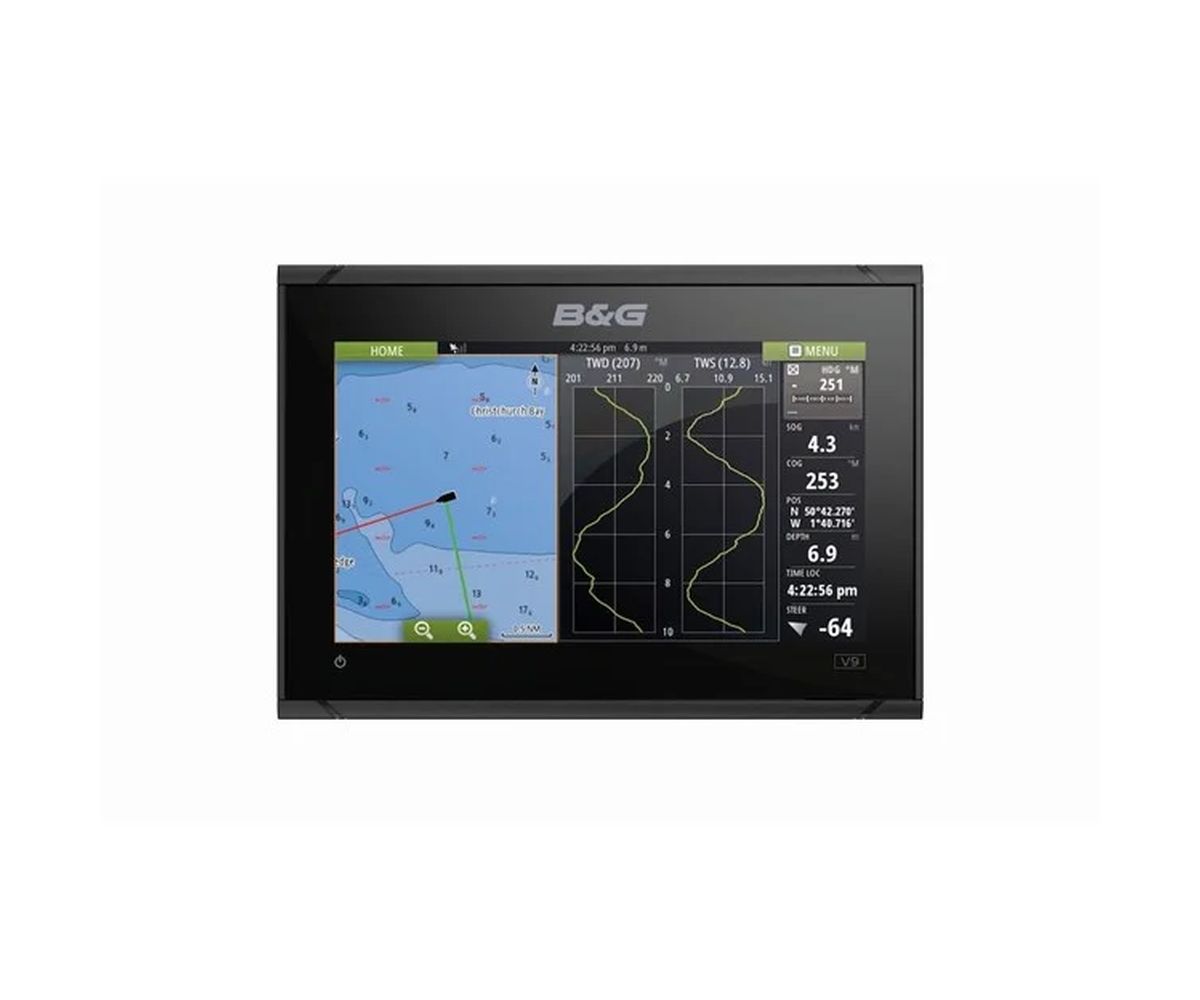

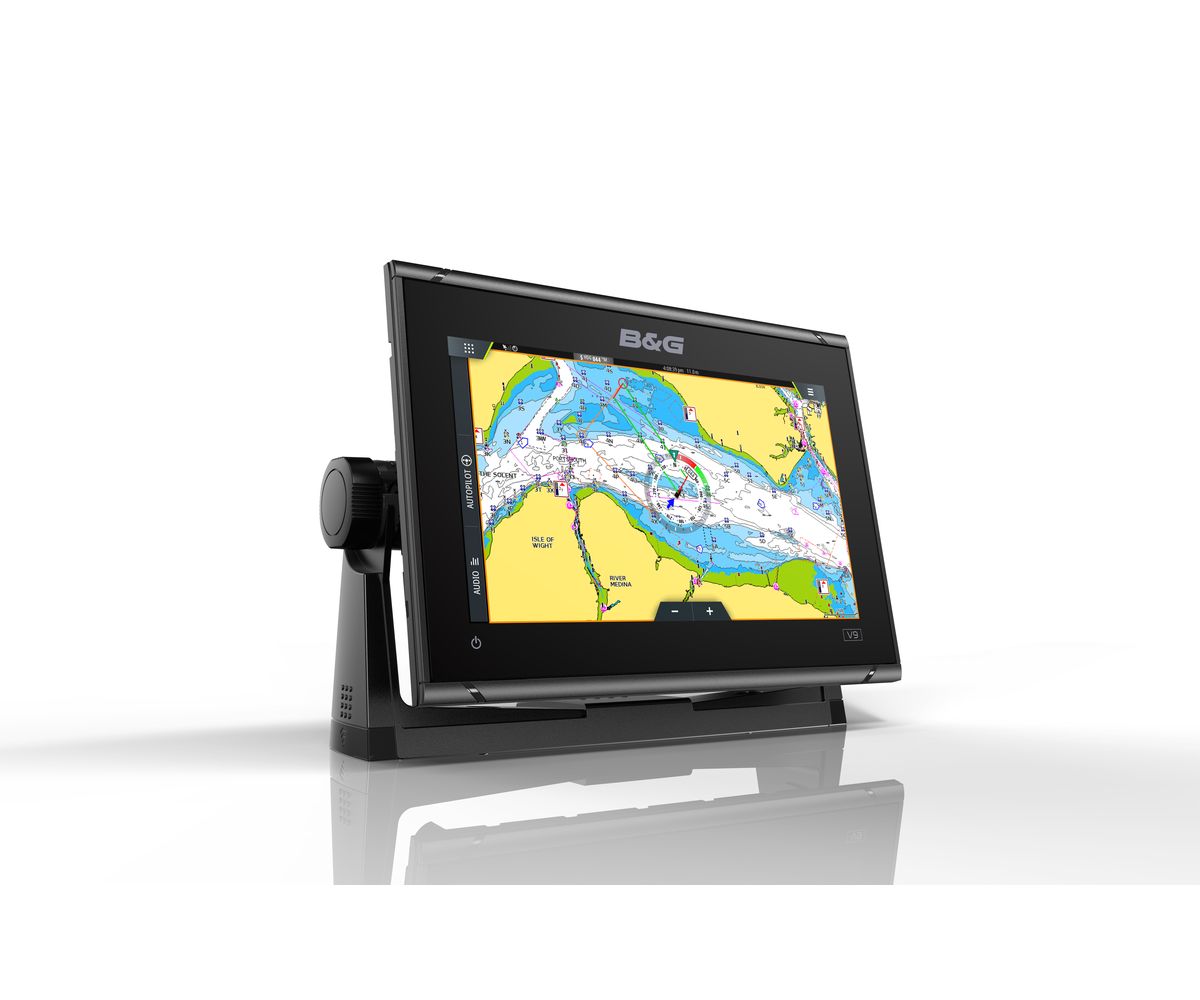

Le B&G Vulcan 9 est un combiné GPS-sondeur 9″ conçu pour la voile, la croisière côtière et la régate.
Son écran tactile 1200 nits, lisible en plein soleil, et ses fonctions voile exclusives (SailSteer, Laylines, SailingTime, RacePanel) en font un outil performant pour optimiser vos trajectoires.
L’écran ultralumineux et discret est visible même en plein soleil, et l’écran tactile réactif offre un contrôle du bout des doigts, même en cas d’embruns ou de mer agitée.

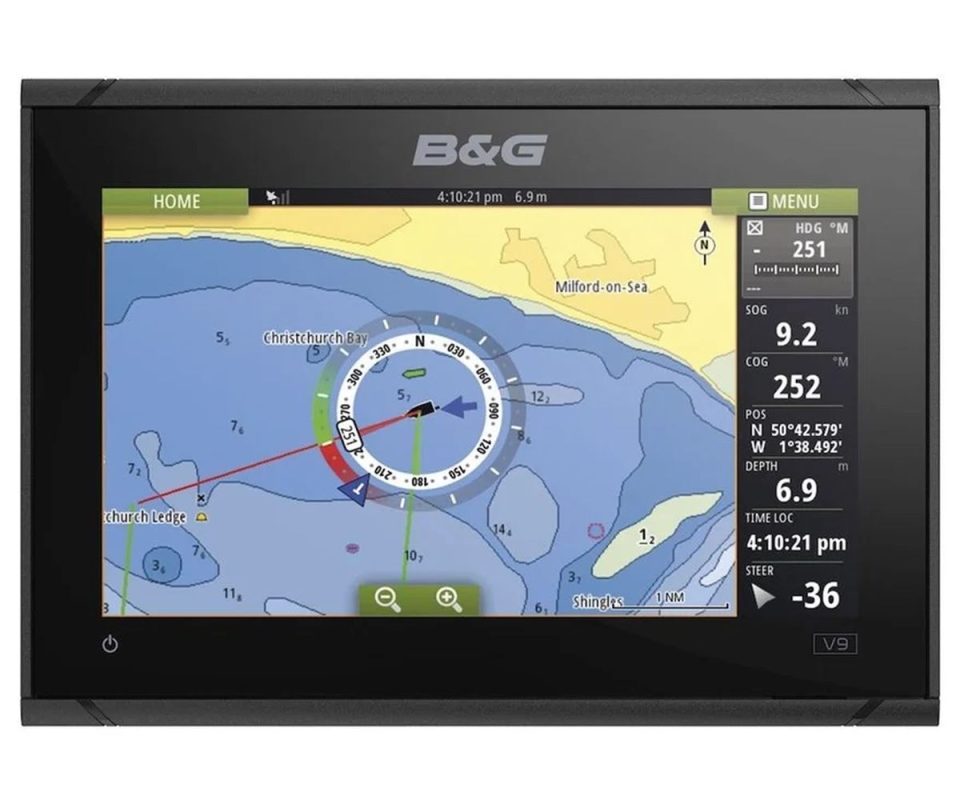

Un traceur simple et intuitif
Interface type tablette, manipulation fluide, création rapide de routes et de waypoints.
Avec la cartographie adaptée, le routage automatique propose un trajet sécurisé jusqu’à la destination.
Principales fonctionnalités
-
Écran tactile multifonction facile à utiliser
- Fonctionnalités de navigation dédiées pour la plaisance ou la régate : SailSteer, SailingTime, RacePanel, Laylines
- Simplicité d’intégration : branchez Vulcan à votre système existant et ajoutez-y des composants de navigation de base

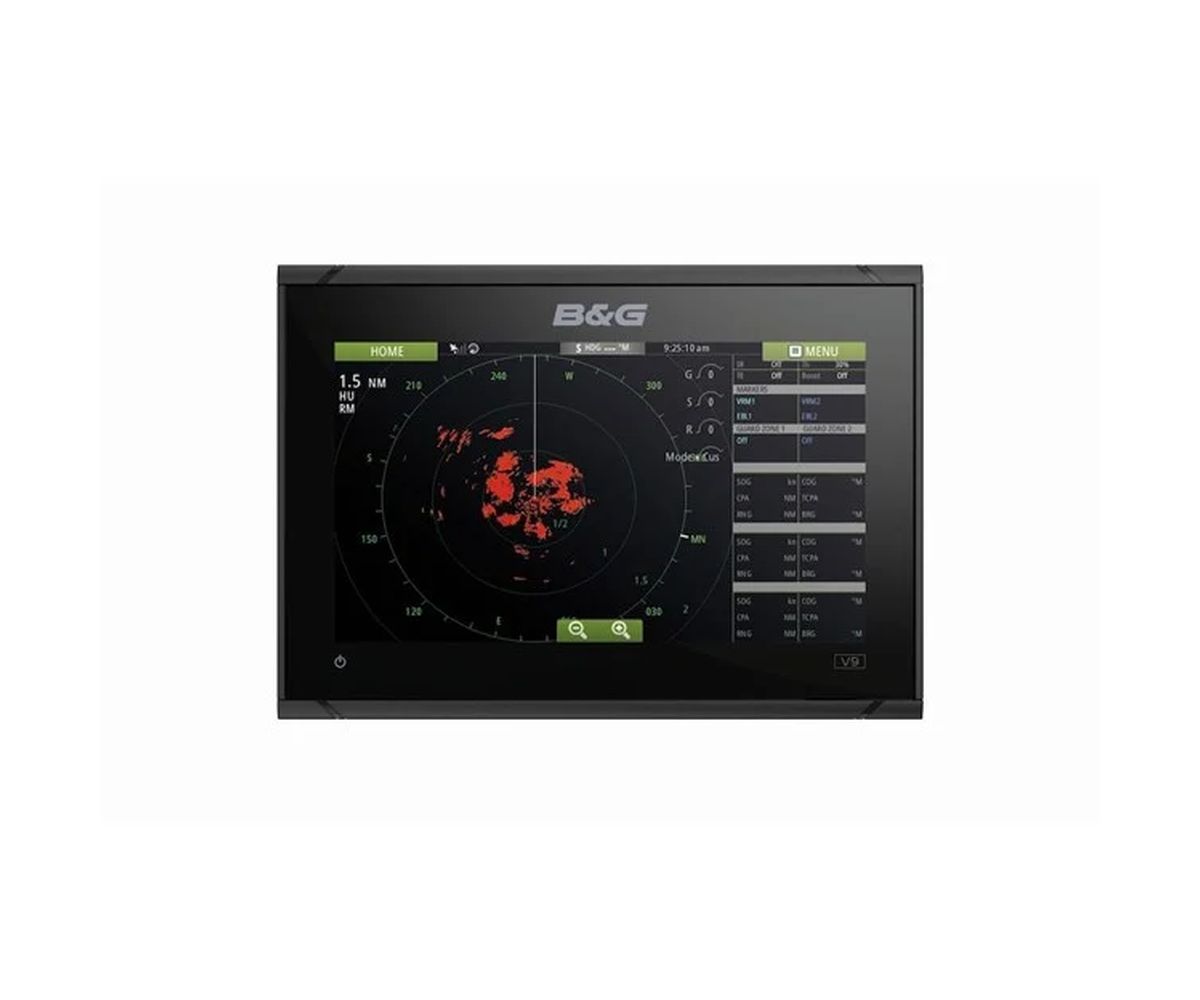

- Compatible avec Broadband Radar et ForwardScan
- Wi-Fi intégré
- Contrôle de votre pilote automatique B&G
-
Affichage des données d’instruments

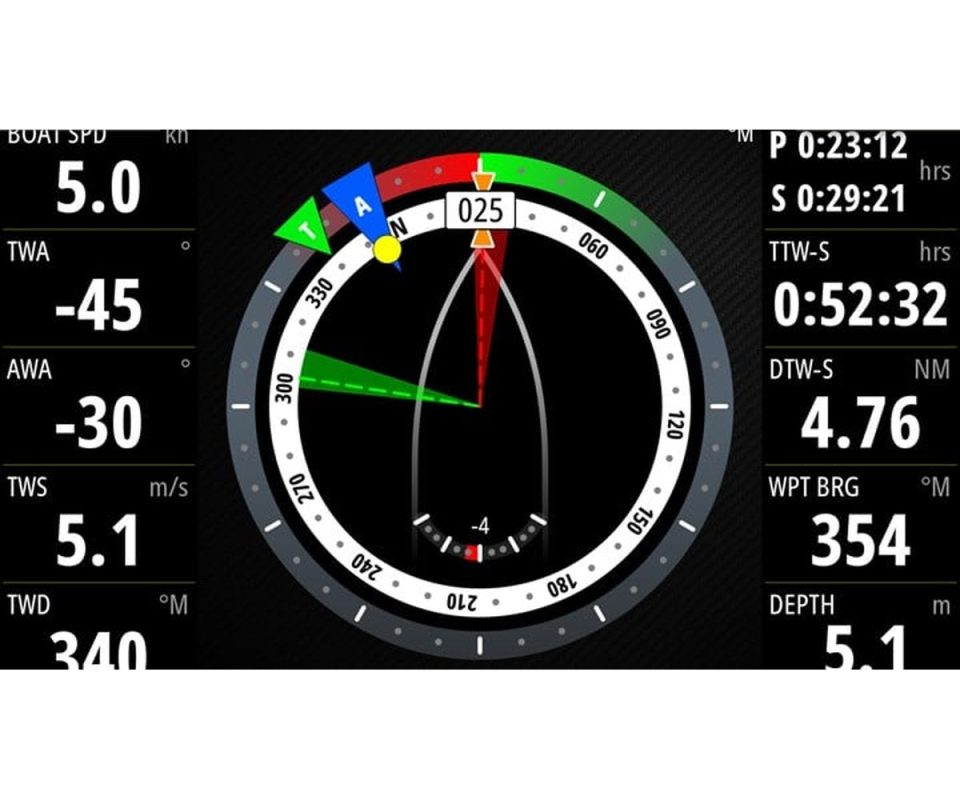

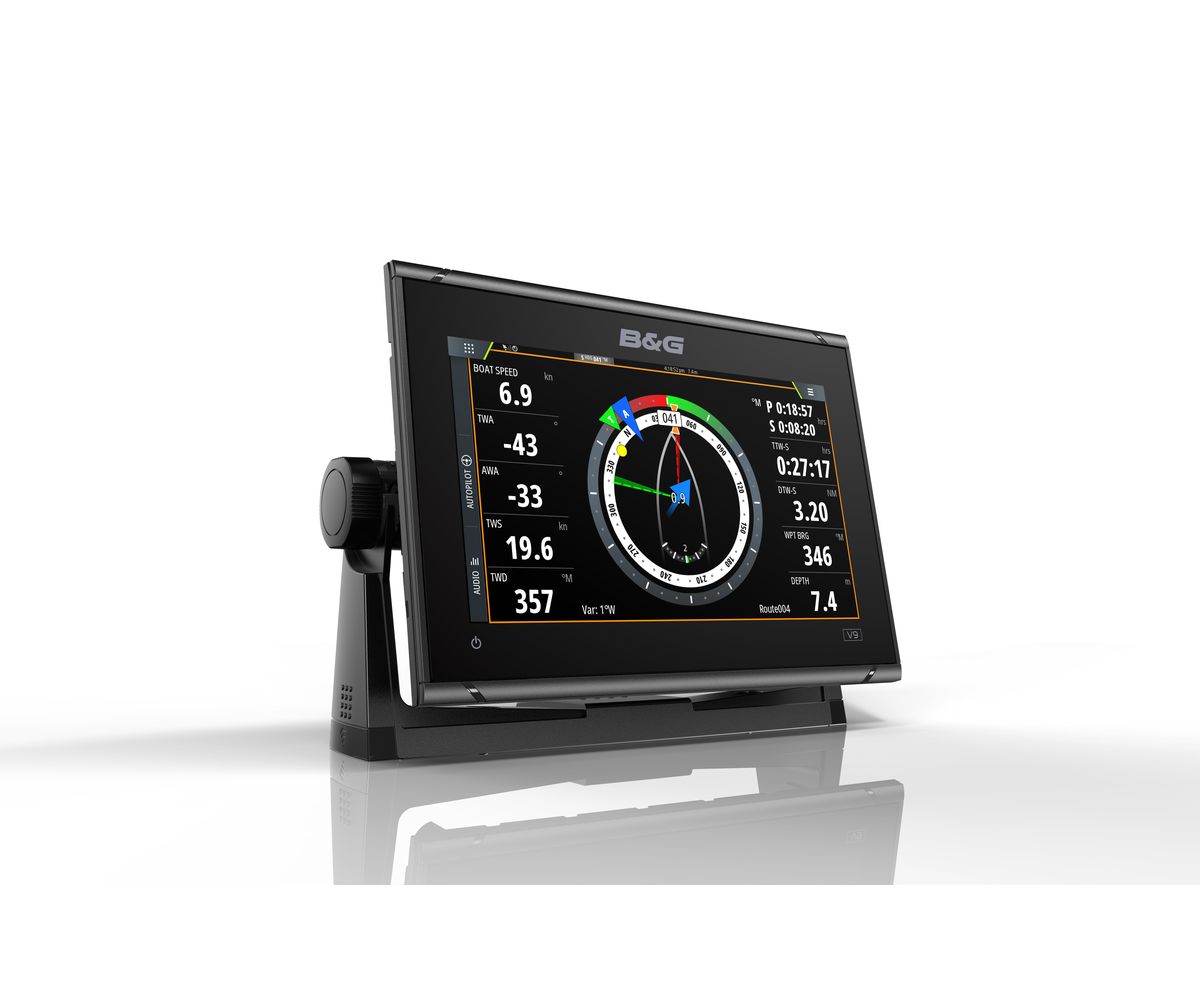

Fonction SailSteer
Toutes les données essentielles regroupées sur un écran unique : vent réel, cap, marées, vitesse, laylines et waypoint.
Idéal pour visualiser votre navigation en temps réel.
Affichez en un coup d’œil toutes les données essentielles sur le vent, la vitesse, les marées, le cap, la route fond, les laylines et les waypoints sur un seul écran pour vous assurer que vous disposez des données requises à portée de main.

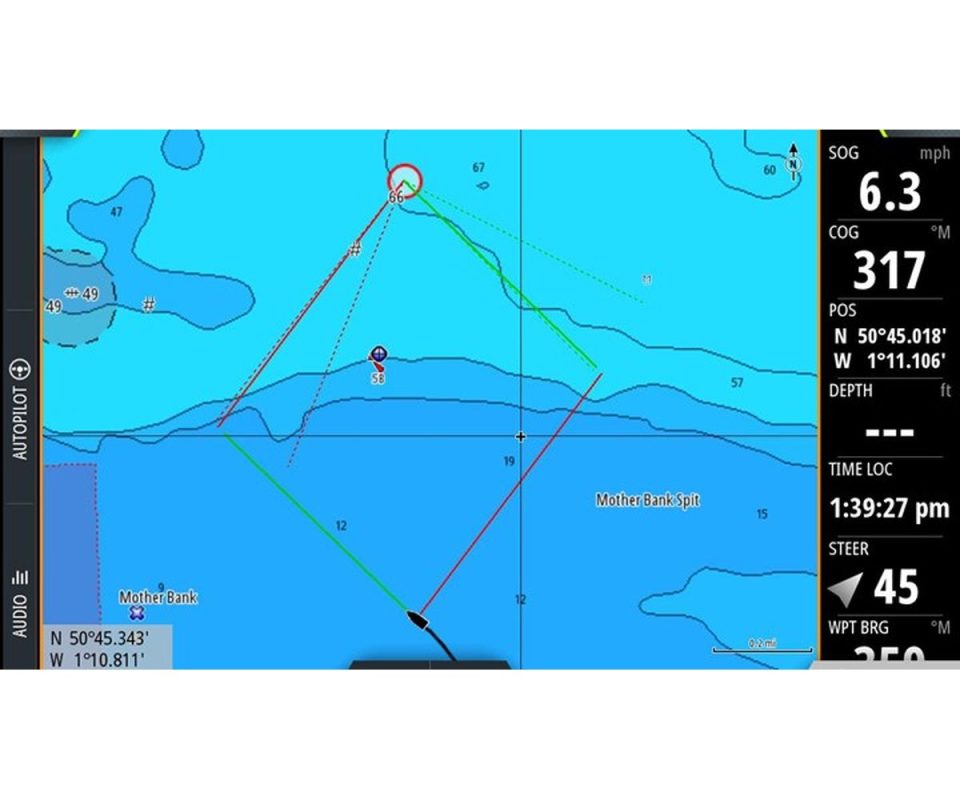

Fonction Laylines
Déterminez automatiquement le meilleur endroit où virer.
Le Vulcan 9 tient compte des effets de vent et de marée pour optimiser votre route vers le waypoint suivant.
Découvrez le meilleur itinéraire et virez de bord au bon endroit pour naviguer au vent le plus efficacement possible. Les laylines prennent même en compte les effets de marée et les changements de vent pour tracer la route la plus rapide jusqu’au prochain waypoint.

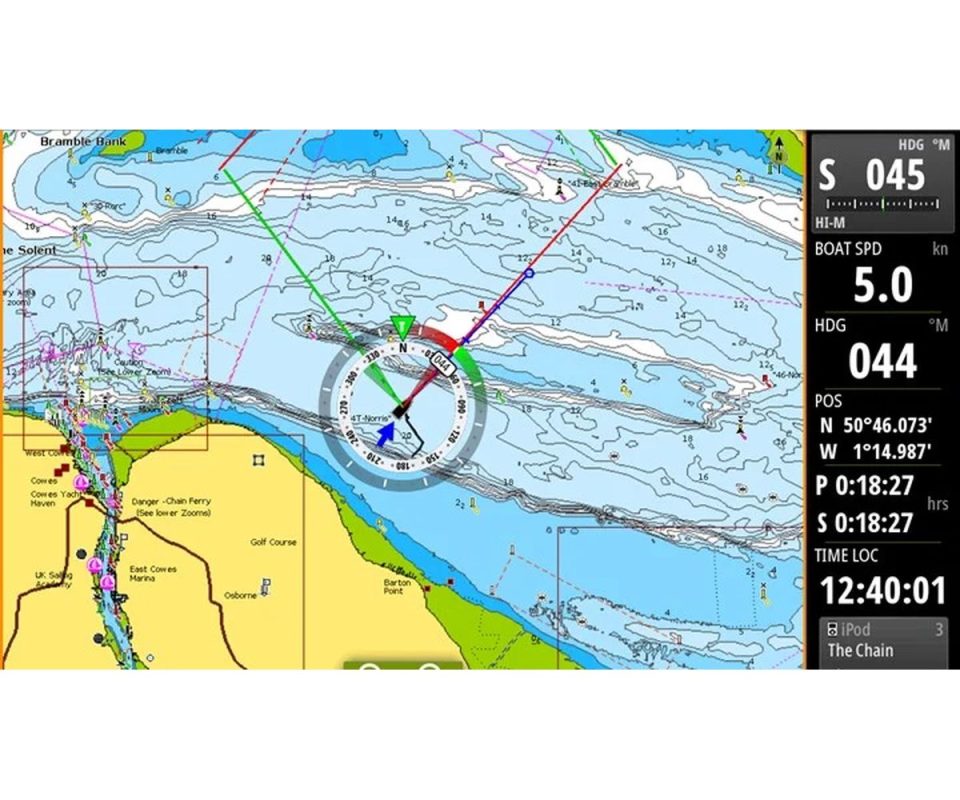

SailingTime
Plannifiez et estimez avec précision le temps requis pour atteindre un waypoint, même s’il se trouve face au vent. SailingTime calcule le temps que vous consacrerez à chaque virement de bord, en tenant compte des effets du vent et de la marée, pour vous donner une heure d’arrivée estimée précise.
SailingTime calcule le temps passé sur chaque bord en intégrant vent et courant.

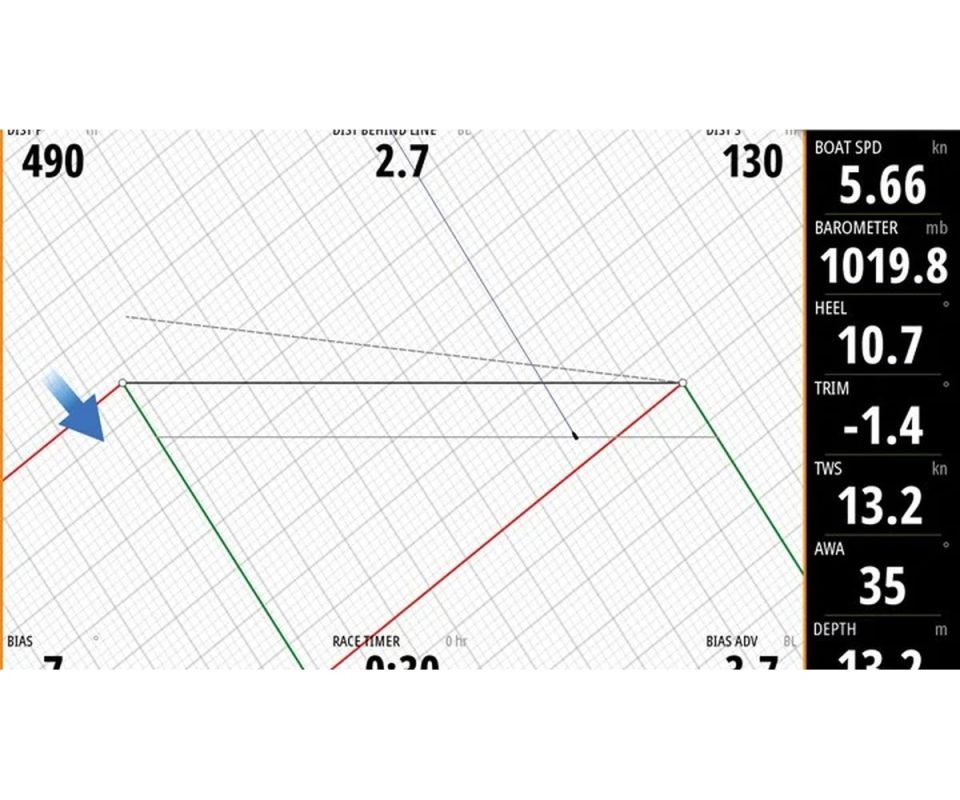

RacePanel
Accédez à des outils régate simples et efficaces : distance à la ligne, position idéale, compte à rebours et vitesse d’approche.
Profitez de fonctionnalités faciles à utiliser autrefois réservées aux navigateurs professionnels. Prenez le meilleur départ de la flotte grâce à des données sur le temps, la distance et le positionnement affichées sur un seul écran clair et lisible.
Intégrations et évolutivité
Le Vulcan 9 s’intègre facilement au réseau du voilier :
- Compatibilité NMEA 2000

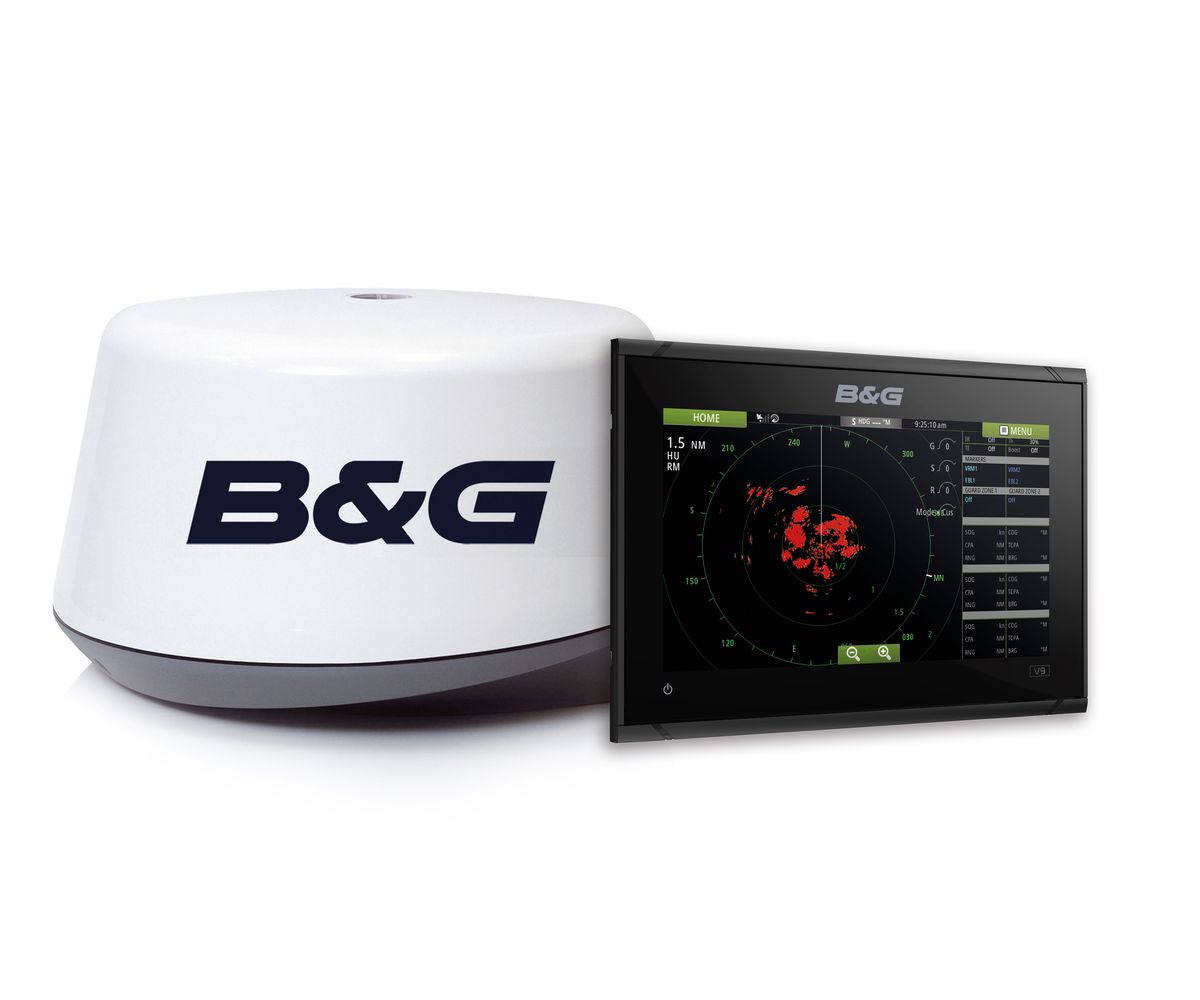

- Radar Broadband / Halo (Ethernet)
- Compatibilité ForwardScan
- Connecteur Xsonic 9 broches pour sondeur CHIRP / DownScan
- Mises à jour via Wi-Fi intégré
Caractéristiques techniques
Écran |
|
| Angles de vision | 80° haut/bas, 80° gauche/droite |
| Couleur du rétroéclairage | Blanc |
| Luminosité de l’écran | 1200 nits |
| Résolution d’écran | 800×480 |
| Taille de l’écran | 9 pouces |
Connectivité |
|
| Bluetooth | Interne |
| Connectivité NMEA 2000 | 1 port NMEA 2000 Micro-C, 1 LEN |
| Connectivité PC | Aucun |
| Connectivité Wi- Fi | Interne |
| PGN N2K | Recevez 59392, 59904, 60928, 126208, 126992, 126996, 127237, 127245, 127250, 127251, 127257, 127258, 127488, 127489, 127493, 127503, 127504, 127505, 127506, 127507, 127508, 127509, 128259, 128267, 128275, 129025, 129026, 129029, 129033, 129038, 129039, 129040, 129041, 129283, 129284, 129539, 129540, 129794, 129801, 129283, 129284, 129539, 129540, 129794, 129801, 129802, 129808, 129809, 129810, 130074, 130306, 130310, 130311, 130312, 130313, 130314, 130576, 130577,
Transmettre 126208, 126992, 126996,127237, 127250, 127258, 128259, 128267, 128275, 129025, 129026, 129029, 129283, 129284, 129285, 129539, 129540, 130074, 130306, 130310, 130311, 130312, 130577 |
| Phrases NMEA 0183 prises en charge | Exporte NMEA0183 via WiFi |
| Ports Ethernet | 1 connecteur jaune 5 broches x 100 Mbit/s. Connectivité radar et Sirius (États-Unis uniquement) uniquement. |
| Stockage sur carte SD | 2 emplacements Micro SD, max. 32 Go chacun. > 32 Go au format NTFS |
| Vidéo | Aucun |
Cartographie |
|
| Cartes prises en charge | Insight, Navionics (Gold, NAV+, Platinum+), C-MAP (MAX N, MAX N+) NV Digital (cartes raster américaines) |
| Pilote automatique | |
| Gabarits de virage en manœuvre | Virement de bord / Empannage, Suivi des courbes de profondeur |
| Modes de pilotage | Vent*, Auto, Nav., Pas de dérive, Suivi, Non suivi, Veille, Vent NAV.* (*Type de bateau défini sur Voile) |
Electrique |
|
| Ampérage recommandé du fusible | 3A |
| Consommation d’énergie max. | 20 W |
| Consommation d’énergie type | 12 W |
| Tension d’alimentation | 12 V (10 – 17 V) |
Environnement |
|
| Étanchéité | IPX6 et 7 |
| Plage de températures de fonctionnement | « -15°C à +55°C (5° F à 131° F) |
| Plage de températures de stockage | « -20°C à +60°C (4°F à 140°F) |
GPS |
|
| Canaux du récepteur GPS | 32 chaînes |
| Correction | WAAS, MSAS, EGNOS, GLONASS |
| Délai de première réparation | Démarrage à froid de moins de 90 secondes exposé au ciel ouvert, réacquisition du satellite 5 secondes |
| Précision de la position | Précision horizontale 3 m (9,8 pi) |
| Taux de mise à jour | 10 Hz |
Ecran multifonction |
|
| AIS | Recevez des données AIS uniquement via NMEA 2000 |
| Cartographie incluse | non |
| Commutation numérique | BEP C-Zone, NaviOP |
| Compatibilité du sondeur | CHIRP / DownScan / ForwardScan intégrés. Connecteur Xsonic 9 broches unique. |
| GPS | Interne, 10 Hz, WASS, MSAS, EGNOS |
| Météo | Sirius XM WM-3 (États-Unis uniquement), GRIB |
| Multimédia | via SonicHub2, Fusion Link, *Sirius, **JL Audio. (*États-Unis uniquement, **Australie et Nouvelle-Zélande uniquement) |
| Pilote automatique | Vent*, Auto, Navigation, Sans dérive, Suivi, Sans suivi, Veille, Navigation vent* (*type de bateau réglé sur Voile). Nécessite le bouton STBY ou un contrôleur avec bouton STBY pour la mise en service. |
| Stockage interne | 90 Mo |
| Points de cheminement, itinéraires, traces | 6 000 points de cheminement, 500 itinéraires avec 100 points d’itinéraire maximum, 50 pistes avec jusqu’à 12 000 points de piste. |
Physique |
|

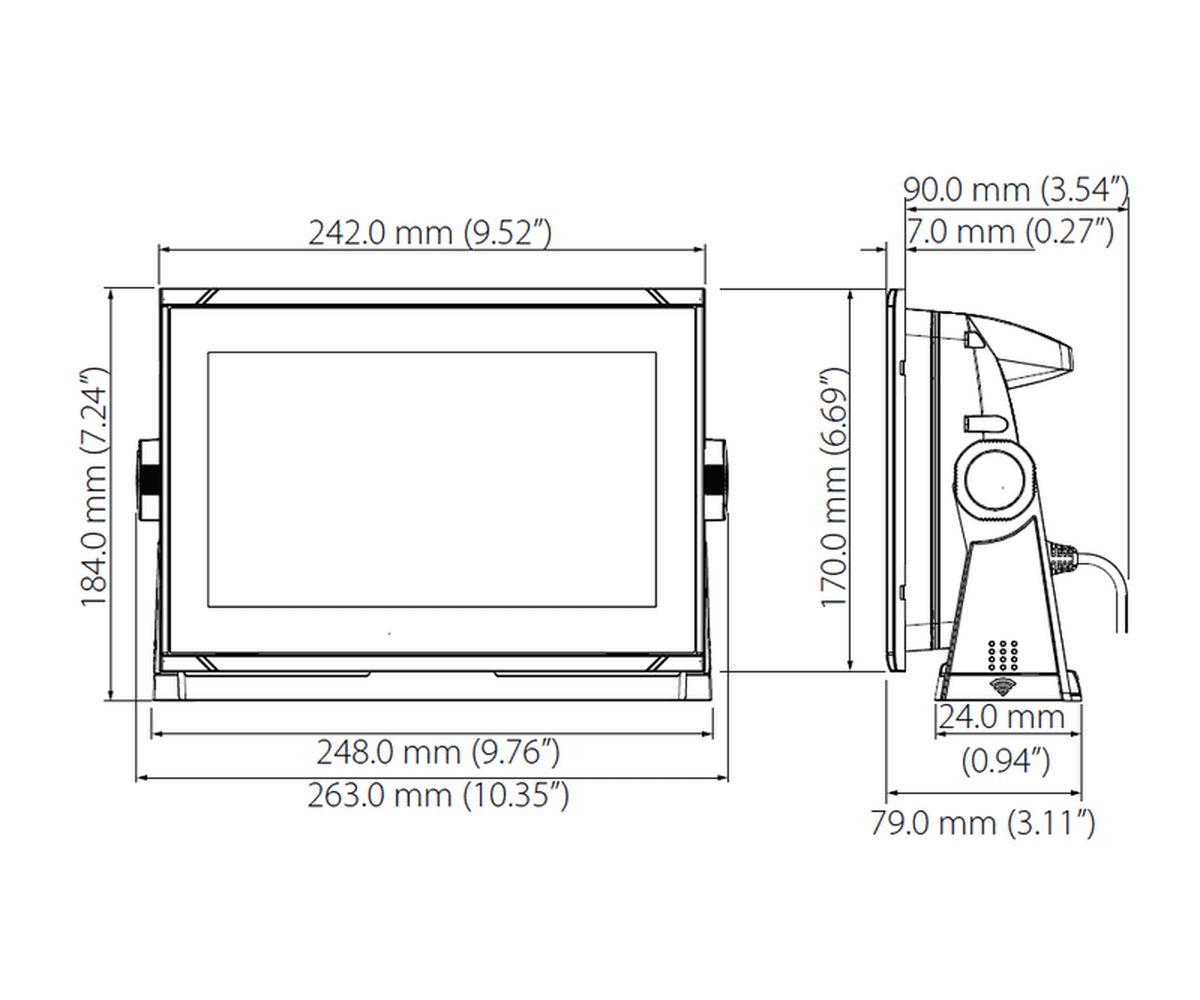

| Dimensions (H x L x P) | 243 mm x 171 mm x 83 mm (9,56″ x 6,71″ x 3,26″) (sans support) |
| Poids | 1,32 kg (2,9 lb) |
| Type de montage | Support ou panneau |
Autre |
|
| Durée de la garantie | 2 ans |
| Interface | Écran tactile, contrôleur ZC1 ou ZC2 via NMEA 2000 |
Dans la boîte
- Écran Vulcan 9 (000-13214-001)
- Capot pare-soleil (000-13701-001)
- Cadre GO9/V9 (000-13700-001)
- Kit montage tableau GO9/V9 (000-13699-001)
- Câble alimentation 4 broches → fils nus (000-00128-001)
Conseils d’installation
- Installer l’écran dans une zone visible et ventilée.
- Protéger l’alimentation 12 V par un fusible 3 A.
- Relier au réseau NMEA 2000 avec backbone terminé.
- Connecter la sonde au port Xsonic 9 broches.
- Installer un bouton STBY si pilote utilisé.
- Faire les mises à jour via Wi-Fi.
FAQ
Le Vulcan 9 peut-il piloter un autopilote ?
Le radar est-il compatible ?
ForwardScan fonctionne-t-il ?
Quelles cartes sont compatibles ?
Accessoires compatibles
- Sondes CHIRP / DownScan / ForwardScan
- Radars Halo20 / Halo20+ / Halo24
- Pilotes NAC-1 / NAC-2 / NAC-3
- Capteurs vent WS310 / Triton2
- AIS B&G (AIS100 / AIS200)
- Réseau NMEA2000 complet
