Description

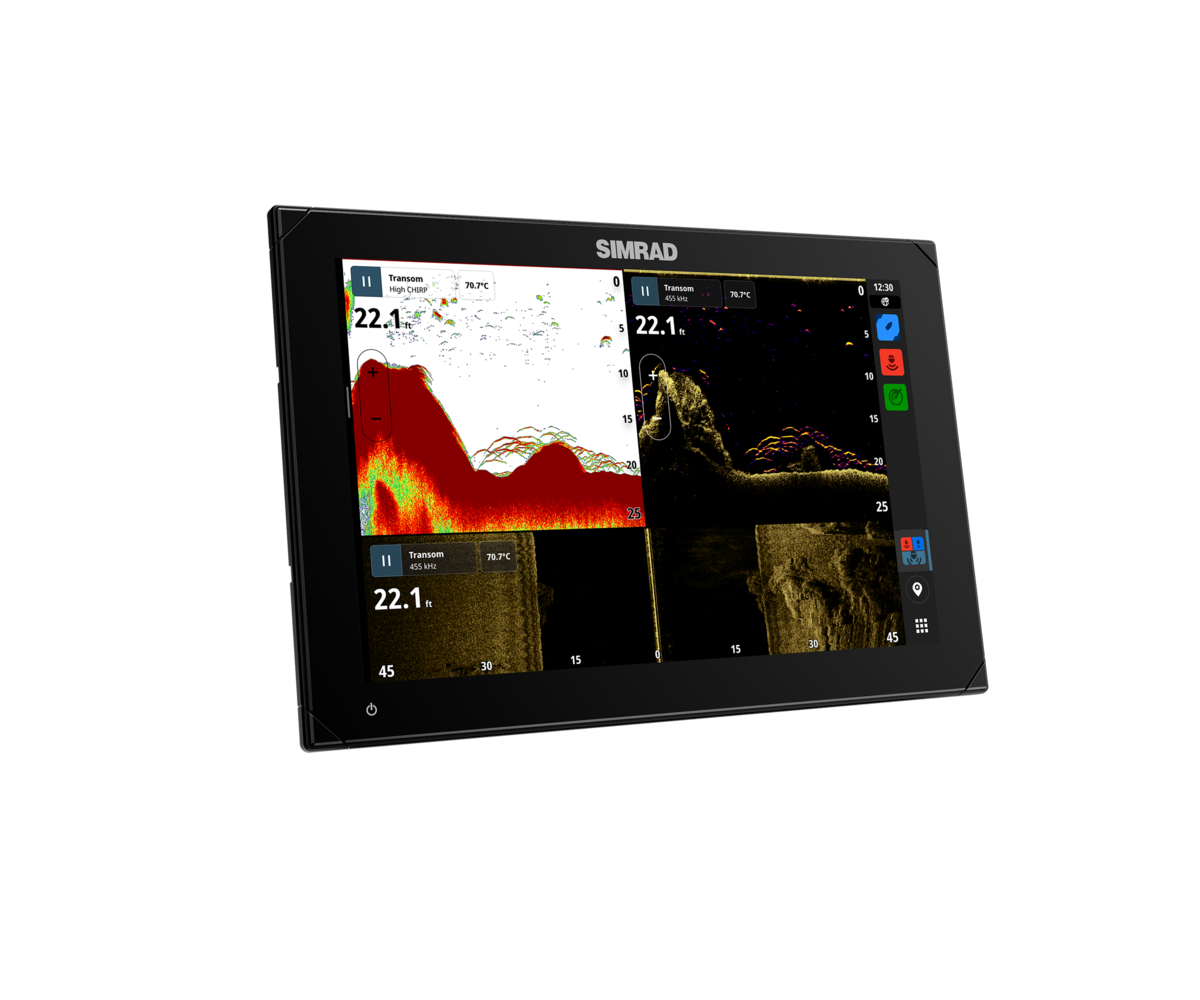

Le combiné GPS-Sondeur Simrad NSX disponible en versions **3007 (7”)**, **3009 (9”)** et **3012 (12”)** est le nouveau système de navigation haut de gamme dédié aux bateaux de plaisance et à la pêche côtière ou hauturière.
Grâce à son écran SolarMAX haute luminosité, son interface moderne et sa puissance CHIRP intégrée, le Simrad NSX offre une expérience de navigation intuitive et extrêmement performante.
Le NSX combine **GPS**, **sondeur**, **cartographie**, **pilotage auto**, **radar**, **imagerie StructureScan** et **connectivité réseau complète (NMEA2000, Ethernet)** dans un seul appareil simple à utiliser.
Interface NSX : une navigation intuitive et moderne
- Nouvelle interface tactile pensée pour une utilisation type smartphone.
- Écran SolarMAX lumineux, lisible même avec des lunettes polarisantes.
- Menu rapide, raccourcis personnalisables, pages modulaires.
Le NSX apporte une véritable fluidité dans l’utilisation, adaptée aussi bien aux navigateurs débutants qu’aux utilisateurs experts.
Sondeur CHIRP haute performance intégré
Le Simrad NSX embarque un module sondeur CHIRP performant, compatible avec les sondes **Airmar** et **Simrad/Lowrance Active Imaging**.
- Sondeur CHIRP haute résolution 50/83/200 kHz.
- Compatible StructureScan HD / Sidescan / Downscan.
- Détection nette des cibles, séparation fine des bancs.
Idéal pour la détection du poisson en côtier comme en semi-hauturier.
Navigation de précision avec GPS haute sensibilité
Le NSX assure une navigation fiable grâce à un GPS intégré haute précision.
- Mise à jour rapide de la position.

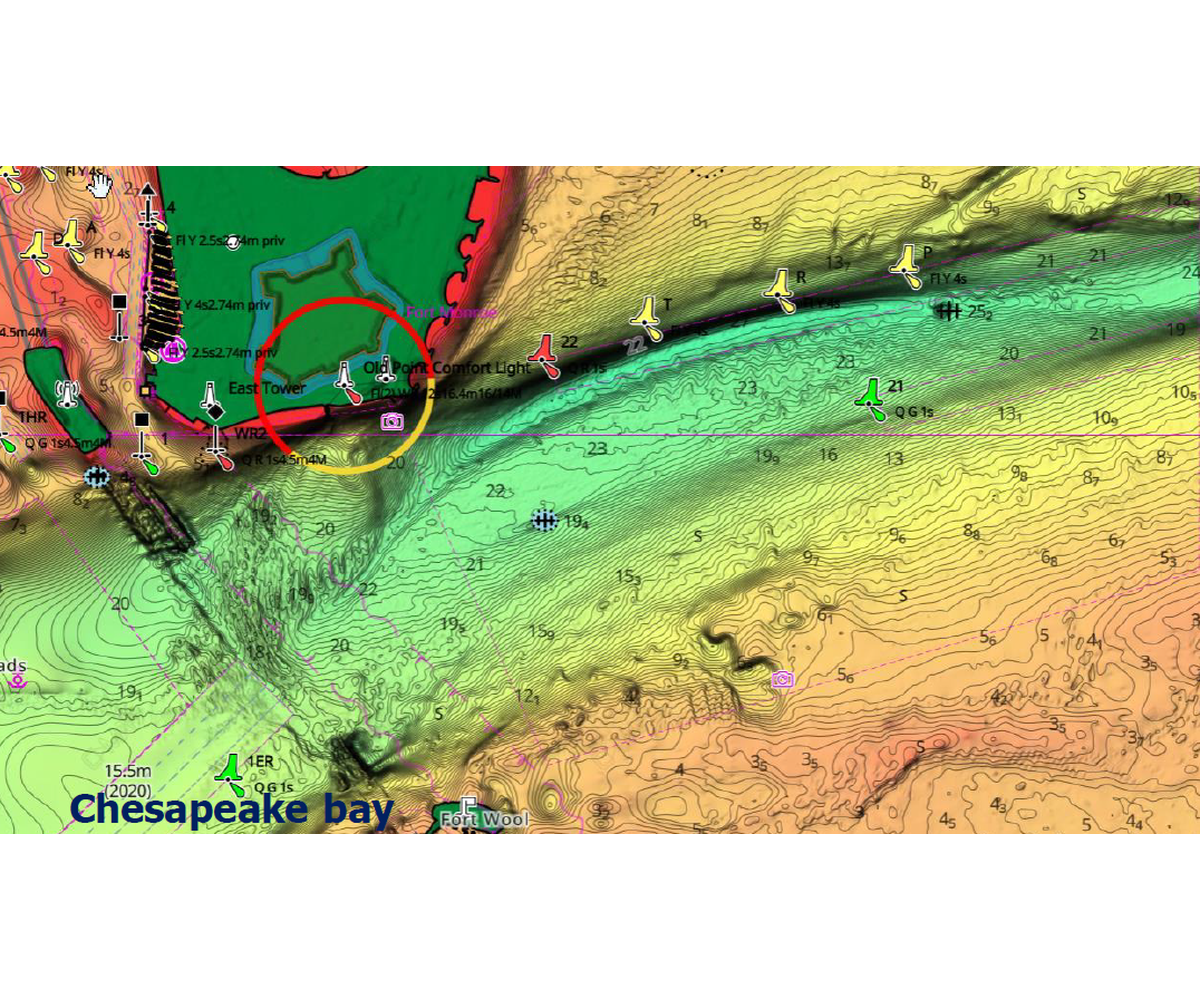

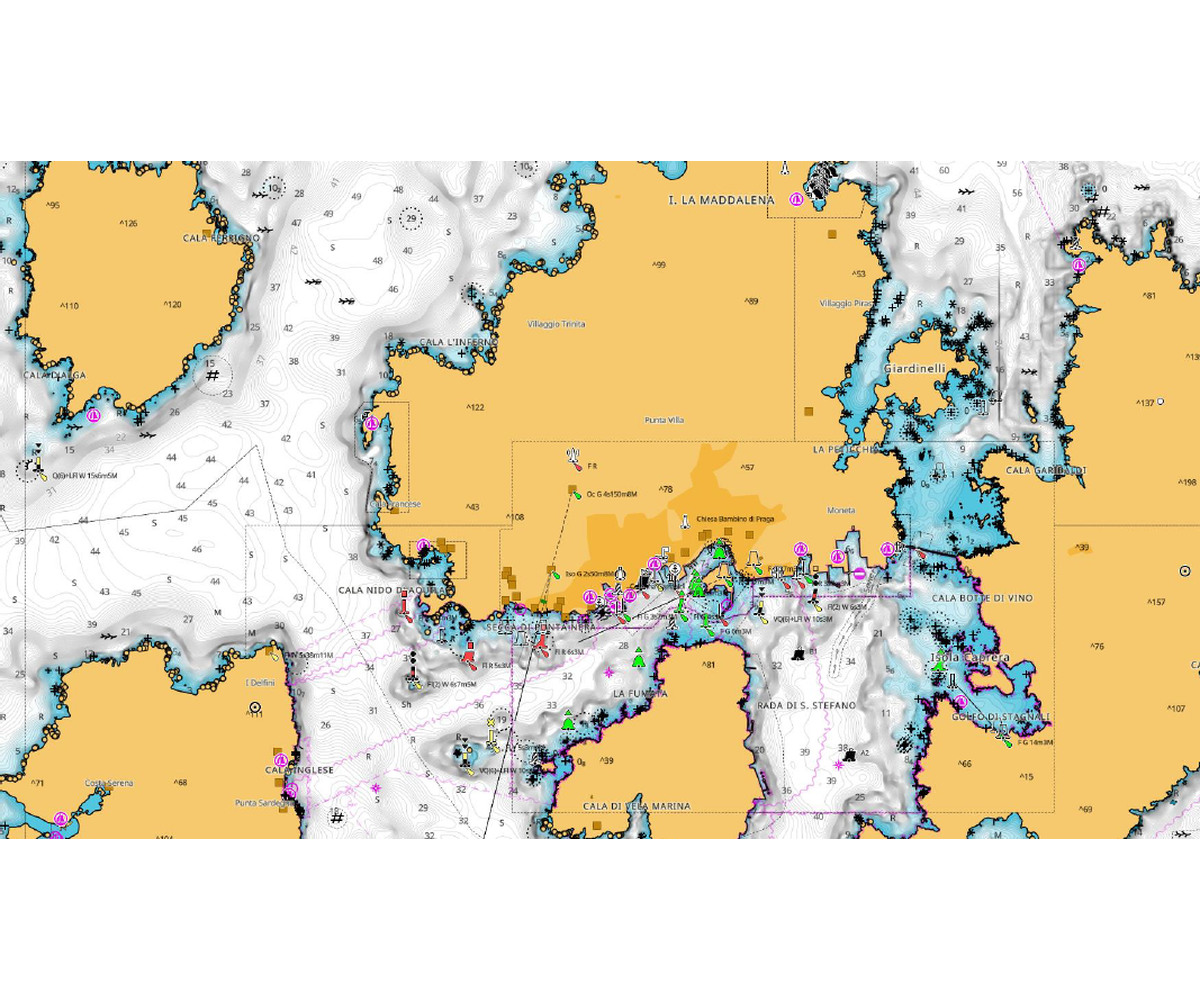

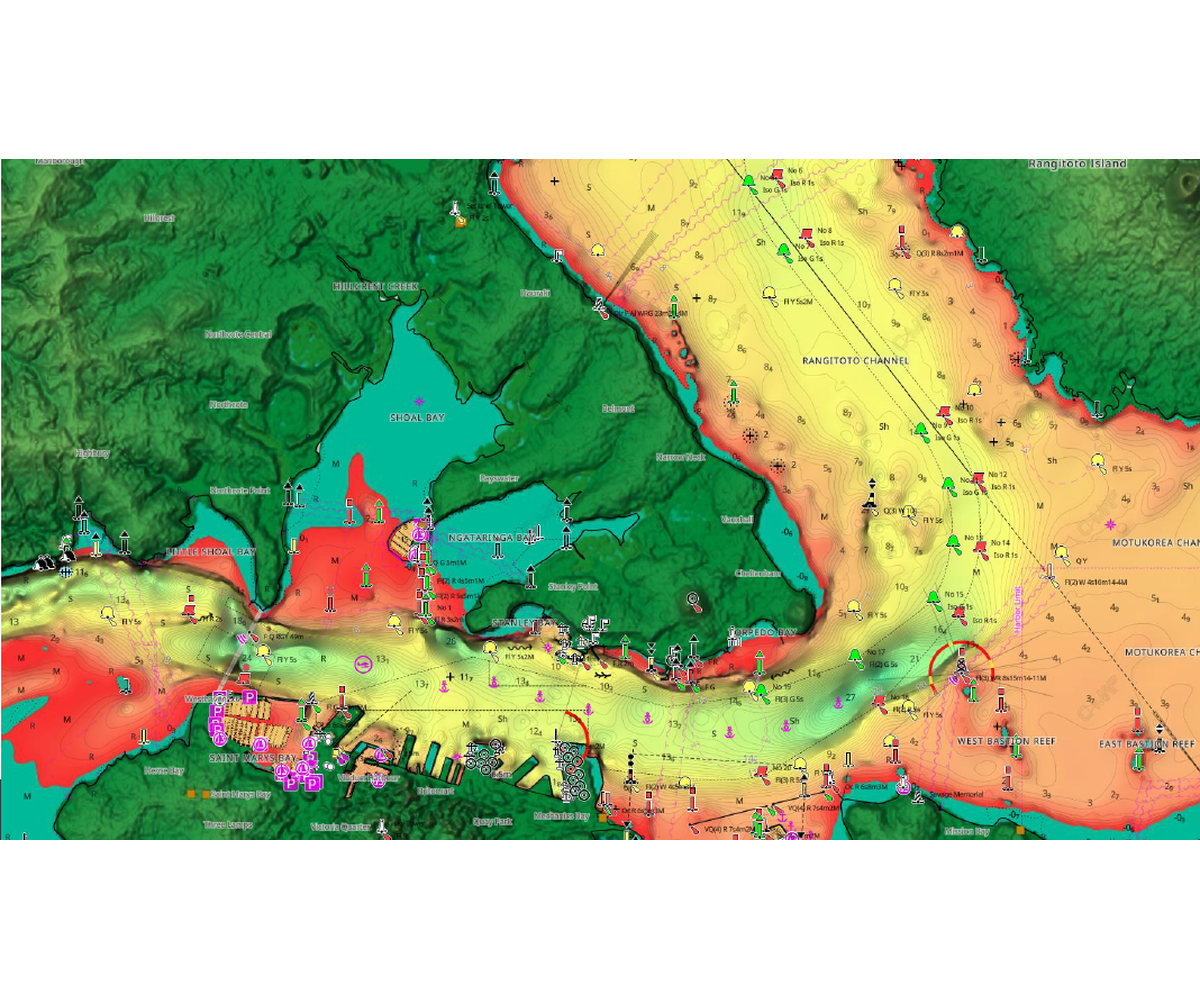

- Compatible avec les cartes C-MAP DISCOVER X et REVEAL X.
- Création de routes, waypoints, zones, itinéraires.
Les cartes nouvelle génération offrent des détails exceptionnels : reliefs, courbes bathymétriques, marées, ports, routes automatiques.
Connectivité complète pour le bateau moderne
- Réseau **NMEA2000** : capteurs moteur, carburant, météo…
- Ethernet : radar Halo, pilotage auto, autres NSX.
- Wi-Fi : mises à jour, connexion Cloud, synchronisation.
Le NSX devient le centre de contrôle de votre bateau.
Caractéristiques techniques du Simrad NSX 3007 / 3009 / 3012
- Modèles : NSX 3007 (7”), 3009 (9”), 3012 (12”)
- Résolution écran : SolarMAX HD (selon taille)
- Sondeur : CHIRP + StructureScan (transducteur selon pack)
- GPS : haute sensibilité intégré
- Compatibilité radar : HALO 20 / 20+ / 24
- Réseaux : NMEA2000, Ethernet, Wi-Fi
- Cartographie : C-MAP DISCOVER X / REVEAL X
- Alimentation : 12 V
- Étanchéité : IPX7
- Utilisation : Pêche côtière, plaisance, semi-hauturier
- Prise en charge des cartes C-MAP® DISCOVER™ X et REVEAL™ X optimisées pour la marine avec une nouvelle présentation intuitive des cartes et des mises à jour quotidiennes
- Écran tactile IPS haute définition avec des angles de vision extrêmes, même visible à travers des lentilles polarisées
- Sonde Active Imaging™ 3-en-1 avec CHIRP, SideScan et DownScan Imaging™, ainsi que la prise en charge d’une capacité de sonde de 1 kW pour atteindre de plus grandes profondeurs
- Interface moderne et simple
- Assistant de configuration pour vous permettre de démarrer rapidement, ainsi qu’une configuration de sondeur plus simple
- Intégration complète avec possibilité d’étendre le système avec le sonar Simrad®, le pilote automatique, le radar, etc.
- Routage automatique plus rapide avec une accessibilité transparente
- Voyez de près et de loin simultanément (jusqu’à 42 nm), avec la prise en charge du radar HALO® et obtenez des mises à jour ultra-rapides chaque seconde

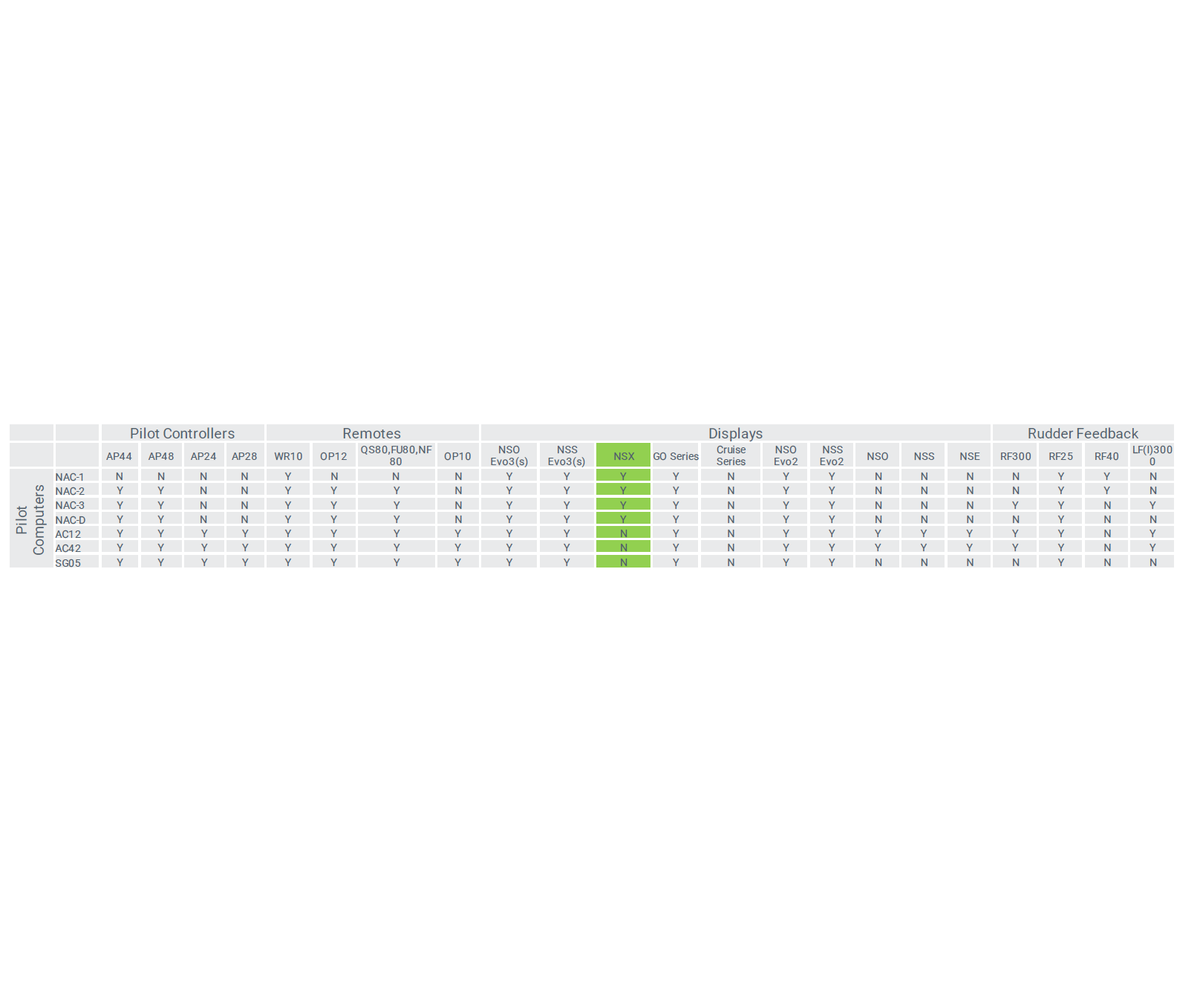

- Gardez le cap grâce à l’intégration complète du pilote automatique Simrad®
- Intégration de l’application Simrad® – gardez vos données cartographiques à portée de main, à la fois sur et hors de l’eau
- Connectivité sans fil, plus capacité de mise en réseau complète Ethernet et NMEA 2000®
- Prise en charge de la vidéo IP
- Intégration d’applications tiercesSpécifications du NSX 3012 12
Connectivité du Sondeur Simrad NSX 3012 12 » :

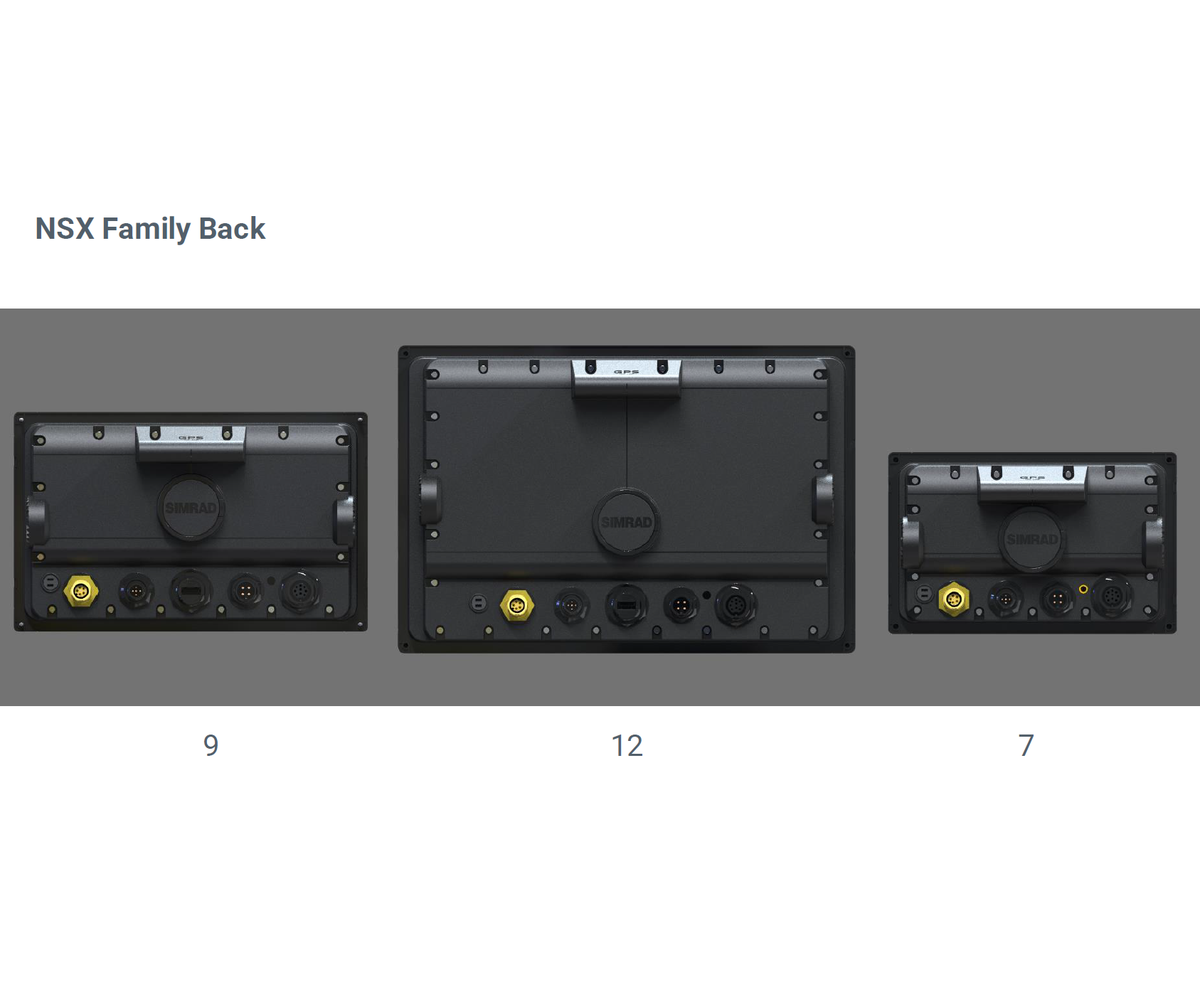

Bluetooth Bluetooth 4.0 avec prise en charge de Bluetooth Classic Ethernet 1 port (connecteur 5 broches) NMEA 0183 Non NMEA 2000 1 port Micro-C NMEA 2000, 1 LEN Connectivité PC Non Vidéo Prise en charge de la caméra IP Wifi IEEE 802.11b/g/n Display :
Couleur du rétroéclairage blanche Résolution 1280 x 800 pixels Luminosité de l’écran >1 200 nits Taille et type Écran tactile SolarMax IPS de 12 po pour des angles de vision larges, une clarté extrême et une visibilité au soleil avec des lunettes de soleil polarisées Angles de vue 85° (haut, bas, gauche et droite) Électrique :
Consommation d’énergie, max. 29,7 W (2150 mA à 13,8 V) Calibre de fusible recommandé 3A Tension d’alimentation 12 V CC (10 – 17 V CC min – max) Humidité CEI 60945 Chaleur humide 66 °C (150 °F) à 95 % relatif (18 h) Environnement :
Plage de températures de fonctionnement -15°C à 55°C (5°F à 131°F) Choc et vibration 100 000 cycles de 20 G Plage de température de stockage -20°C à 60°C (-4°F à 140°F) Indice d’étanchéité IPx6 et IPx7 GPS :
Correction Mise à jour haute vitesse 10 Hz (interne) WASS, MSAS, EGNOS, GLONASS Canaux du récepteur GPS 32 canaux Précision de position Précision horizontale 3 m (9,8 pieds) Taux de mise à jour 10Hz MFD :
SIA Recevez des données AIS via NMEA 2000 Cartographie incluse Fond de carte mondial (pas pour la navigation) Carto prise en charge C-MAP Discover™ X, C-MAP Reveal™ X Commutation numérique Commande Simrad DDS uniquement lors de la mise sur le marché Stockage externe 1 emplacement MicroSD, port USB pour disque externe GPS Interne, 10 Hz, WASS, MSAS, EGNOS Radar (compatibilité incluse) Radars Halo Dome, Radars à réseau ouvert Halo Sonar (compatibilité incluse) Un port sondeur Xsonic 1 kW 9 broches. CHIRP monocanal, 50/200 khz, HDI, imagerie active Temps Non Waypoints, routes, tracés 6000 waypoints, 500 itinéraires avec 100 points d’itinéraire maximum, 50 pistes avec jusqu’à 12 000 points de piste. Distance de sécurité de la boussole – Métrique, impérial 50 cm (1,7 pi) Physique :

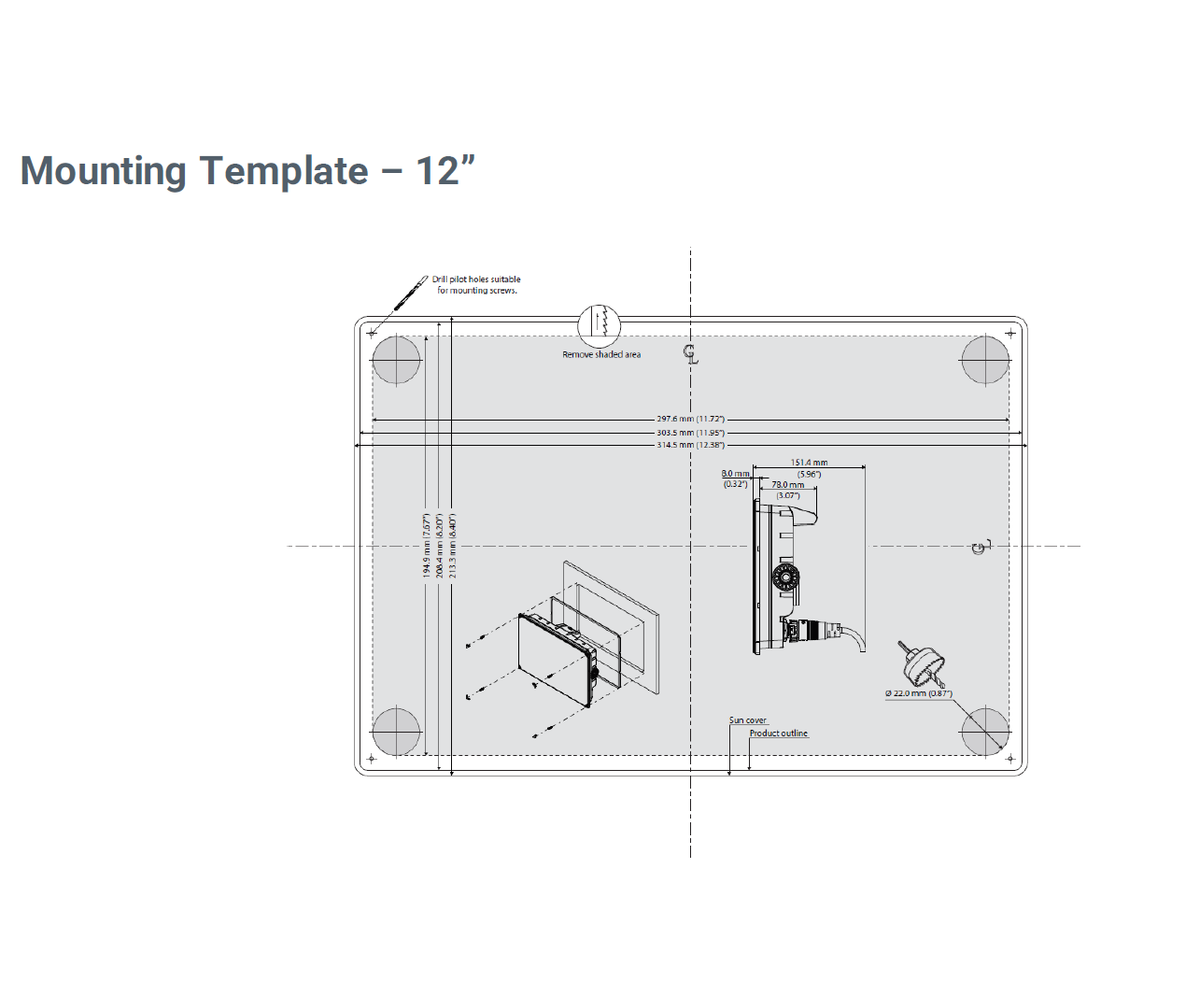

Dimensions (L x H x P) Avec support : L : 319,5 mm (12,58″) x H : 215,1 mm (8,46″) x P : 86,0 mm (3,38″)Sans support, sans pare-soleil : L : 309,5 mm (12,19″) x H : 208,4 mm (8,20″) « ) x P : 86,0 mm (3,38″) Sans support, avec pare-soleil : L : 314,5 mm (12,38″) x H : 213,3 mm (8,40″) x P : 91,0 mm (3,58 ») Type de montage Support (fourni), montage sur panneau ou montage encastré Poids 2,2 kg (4,9 livres) Autre :
Période de garantie 2 ans Interface Écran multi-touch Langues Anglais (États-Unis), Anglais (Royaume-Uni), Danois, Allemand, Espagnol, Finnois, Français, Grec, Italien, Néerlandais, Norvégien, Portugais (Brésil), Portugais (Portugal) Suédois Spécifications du NSX 3009 9
Bluetooth Bluetooth 4.0 with support for Bluetooth Classic Ethernet 1 port (5-pin connector) NMEA 0183 No NMEA 2000 1 x NMEA 2000 Micro-C port, 1 LEN PC Connectivity No Video Ip Camera support WiFi IEEE 802.11b/g/n Display :
Backlight Color White Resolution 1280 x 720 px Screen Brightness >1200 nits Size and Type 9″ SolarMax IPS Touchscreen display for wide viewing angles, extreme clarity and sunlight viewability with polarized sunglasses Viewing Angles 85° (top, bottom, left, and right) Electrical :
Power Consumption, max. 18.8 W (1360 mA at 13.8 V) Recommended Fuse Rating 3A Supply Voltage 12 V DC (10 – 17 V DC min – max) Humidity IEC 60945 Damp heat 66°C (150°F) at 95% relative (18 hr) Environnement :
Operating Temperature Range -15°C to 55°C (5°F to 131°F) Shock and Vibration 100,000 cycles of 20 G Storage Temperature Range -20°C to 60°C (-4°F to 140°F) Waterproof rating IPx6 and IPx7 GPS :
Correction 10 Hz high speed update (internal)WASS, MSAS, EGNOS, GLONASS GPS Receiver Channels 32 Channels Position Accuracy Horizontal Accuracy 3 m (9.8 ft) Update rate 10Hz MFD :
AIS Receive AIS data over NMEA 2000 Cartography included World wide basemap (not for navigation) Cartography supported C-MAP Discover™ X, C-MAP Reveal™ X Digital Switching Simrad command DDS only on release to market External Storage 1 MicroSD slot, USB port for external drive GPS Internal, 10Hz, WASS, MSAS, EGNOS Radar (inc. compatibility) Halo Dome radars, Halo open array radars Sonar (inc. compatibility) One 9 pin Xsonic 1 kW Sonar port. Single channel CHIRP, 50/200 khz, HDI, Active Imaging Weather No Waypoints, Routes, Tracks 6000 waypoints, 500 Routes with 100 max route points, 50 tracks with upto 12,000 track points. Compass Safe Distance – Metric, imperial 50 cm (1.7 ft) Physical :

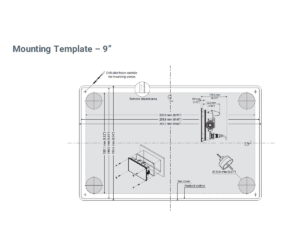

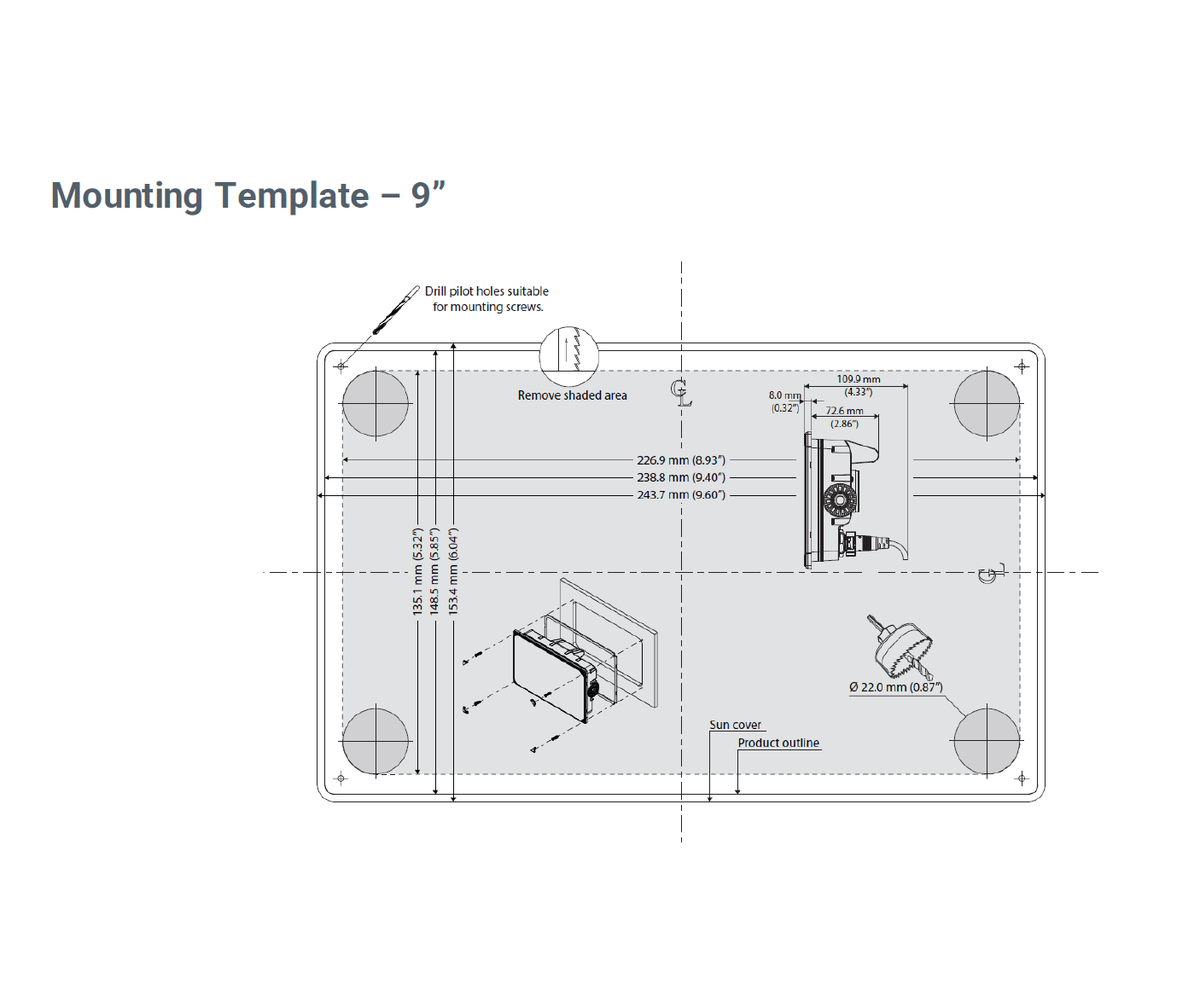

Dimensions (W x H x D) With bracket: W: 263.0 mm (10.35″) x H: 172.6 mm (6.80″) x D: 80.6 mm (3.17″)No bracket, no suncover: W: 239.0 mm (9.40″) x H: 148.5 mm (5.85″) x D: 80.6 mm (3.17″)No bracket, with suncover: W: 243.7 mm (9.59″) x H: 153.4 mm (6.03″) x D: 85.6 mm (3.37″) Mounting Type Bracket (supplied), panel mount or flush mount Weight 1.2 kg (2.6 lbs) Autre:
Warranty Period 2 Years Interface Multi-touch screen Languages English(US), English(UK), Danish, German, Spanish, Finnish, French, Greek, Italian, Dutch, Norwegian, Portuguese (Brazil), Portuguese (Portugal) Swedish Spécifications du NSX 3007 7
Bluetooth Bluetooth 4.0 with support for Bluetooth Classic Ethernet 1 port (5-pin connector) NMEA 0183 No NMEA 2000 1 x NMEA 2000 Micro-C port, 1 LEN PC Connectivity No Video Ip Camera support WiFi IEEE 802.11b/g/n Display :
Backlight Color White Resolution 1024 x 600 px Screen Brightness >1200 nits Size and Type 7″ SolarMax IPS Touchscreen display for wide viewing angles, extreme clarity and sunlight viewability with polarized sunglasses Viewing Angles 85° (top, bottom, left, and right) Electrical :
Power Consumption, max. 11.5 W (830 mA at 13.8 V) Recommended Fuse Rating 2A Supply Voltage 12 V DC (10 – 17 V DC min – max) Humidity IEC 60945 Damp heat 66°C (150°F) at 95% relative (18 hr) Environnement :
Operating Temperature Range -15°C to 55°C (5°F to 131°F) Shock and Vibration 100,000 cycles of 20 G Storage Temperature Range -20°C to 60°C (-4°F to 140°F) Waterproof rating IPx6 and IPx7 GPS :
Correction 10 Hz high speed update (internal)WASS, MSAS, EGNOS, GLONASS GPS Receiver Channels 32 Channels Position Accuracy Horizontal Accuracy 3 m (9.8 ft) Update rate 10Hz MFD :
AIS Receive AIS data over NMEA 2000 Cartography included World wide basemap (not for navigation) Cartography supported C-MAP Discover™ X, C-MAP Reveal™ X Digital Switching Simrad command DDS only on release to market External Storage 1 MicroSD slot GPS Internal, 10Hz, WASS, MSAS, EGNOS Radar (inc. compatibility) Halo Dome radars, Halo open array radars Sonar (inc. compatibility) One 9 pin Xsonic 1 kW Sonar port. Single channel CHIRP, 50/200 khz, HDI, Active Imaging Weather No Waypoints, Routes, Tracks 6000 waypoints, 500 Routes with 100 max route points, 50 tracks with upto 12,000 track points. Compass Safe Distance – Metric, imperial 50 cm (1.7 ft) Physical :

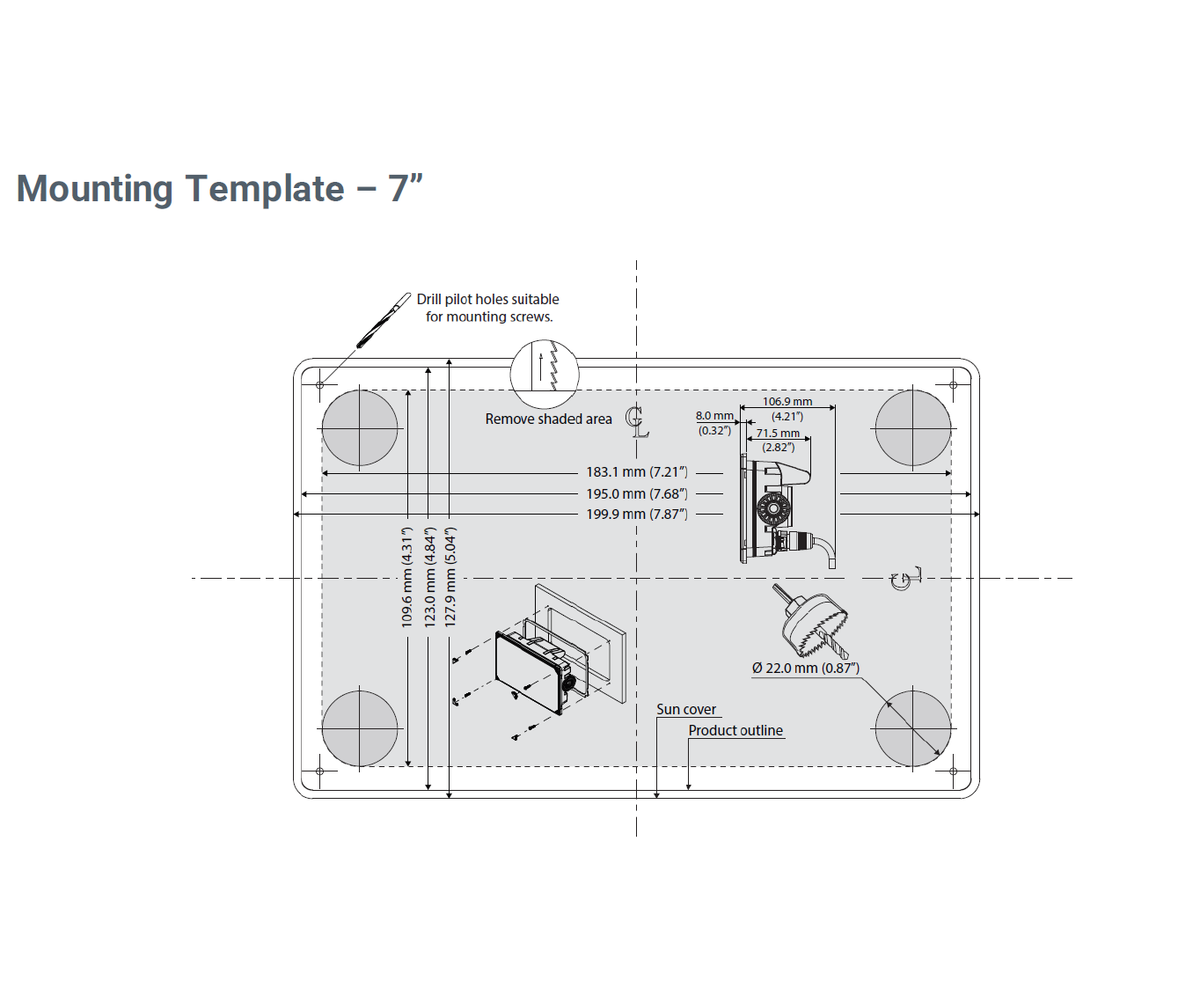

Dimensions (W x H x D) With bracket: W: 220.0 mm (8.66″) x H: 145.9 mm (5.74″) x D: 79.5 mm (3.13″)No bracket, no suncover: W: 195.0 mm (7.68″) x H: 123.0 mm (4.84″) x D: 79.5 mm (3.13″)No bracket, with suncover: W: 199.9 mm (7.87″) x H: 127.9 mm (5.04″) x D: 84.5 mm (3.32″) Mounting Type Bracket (supplied), panel mount or flush mount Weight 0.8 kg (1.7 lbs) Other :
Warranty Period 2 Years Interface Multi-touch screen Languages English(US), English(UK), Danish, German, Spanish, Finnish, French, Greek, Italian, Dutch, Norwegian, Portuguese (Brazil), Portuguese (Portugal) Swedish
Identifiant produit : SIMRAD-NSX-3007-3009-3012
Variantes disponibles
| Variante | Contenu / Compatibilité | Photo |
|---|---|---|
| NSX 3007 | Écran 7”, sondeur CHIRP intégré | Photo manquante |
| NSX 3009 | Écran 9”, sondeur CHIRP intégré | Photo manquante |
| NSX 3012 | Écran 12”, sondeur CHIRP intégré | Photo manquante |
Accessoires compatibles
- Radars Simrad HALO 20 / 20+ / 24
- Pilotage automatique Simrad NAC-2 / NAC-3
- Sondes Airmar CHIRP 600 W et 1 kW
- Module StructureScan 3D
- Câbles NMEA2000 / kits de démarrage
Conseils d’installation et d’utilisation
- Installer l’écran à hauteur de vue pour une bonne lisibilité.
- Prévoir un réseau NMEA2000 propre et bien câblé.
- Mettre à jour le logiciel via Wi-Fi lors de la première mise en service.
- Utiliser des cartes C-MAP X pour des performances optimales.
Questions fréquentes sur les Simrad NSX
Le NSX inclut-il un sondeur ?
Oui, tous les modèles NSX intègrent un module sondeur CHIRP.
Peut-on connecter un radar Simrad HALO ?
Oui, tous les NSX sont compatibles avec les radars HALO via Ethernet.
Les cartes Navionics sont-elles compatibles ?
Non, le NSX utilise exclusivement les cartes C-MAP DISCOVER X et REVEAL X.
Documents à télécharger
Contenu de la boîte
- Combiné Simrad NSX (3007 / 3009 / 3012 selon modèle).
- Support de fixation + étrier.
- Câble d’alimentation 12 V.
- Documentation et notice rapide.
