Elite™ FS 10 with Active Imaging 3-in-1 Transducer (ROW) – Lowrance – 000-16438-

Variantes de gamme Lowrance Elite FS disponibles sur Nautiboutique :

• Lowrance ELITE FS 7 avec sonde Active Imaging 3-en-1 – 000-15689-001
• Elite FS 9 + sonde Active Imaging 3 en 1 – Lowrance – Black Edition
• Lowrance ELITE FS 7 sans sonde (ROW) – 000-15702-001

Produits associés : même marque / même usage. Compatibilité non déterminable.

• Sonde Active Imaging 3 en 1
• Sonde Active Imaging HD
• HDS PRO Lowrance GPS sondeur multifonction
• Compas Precision-9
• Marque Lowrance
• Catégorie Combinés GPS/Sondeurs

Accessoires et équipements compatibles déclarés dans l’écosystème produit :

• Sonde Active Imaging 3 en 1
• Compas Precision-9
• VHF fixe AIS Lowrance Link-9 DSC AIS-RX – 000-14472-001
• Moteur électrique avant Lowrance Ghost 47 – 000-14937-001
• Radar Lowrance HALO20+ – 000-14542-001

• Prévoyez une alimentation 12 V DC protégée par un fusible 3 A.
• Installez la sonde Active Imaging 3 en 1 sur un point propre du tableau arrière afin de limiter les turbulences.

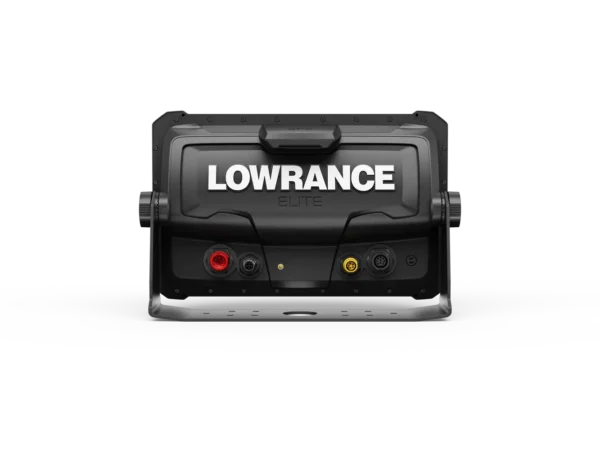

• Réservez le port Ethernet aux échanges réseau avec d’autres équipements compatibles et le Micro-C au bus NMEA 2000.
• Le gps sondeur lowrance elite fs 10 ne prend pas en charge le NMEA 0183 ni l’entrée vidéo. Vérifiez donc votre architecture avant remplacement d’un ancien écran.
• Utilisez une carte microSD pour les cartographies, mises à jour et exports de données.

Le Lowrance Elite FS 10 est-il livré avec une sonde ?

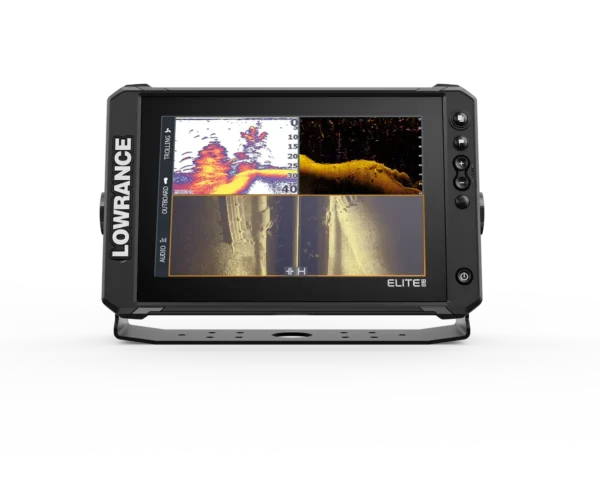

Oui. Cette version 000-16438-001 est livrée avec la sonde Active Imaging 3 en 1. Elle ajoute les vues CHIRP, SideScan et DownScan sur le même ensemble. Le combiné est donc prêt pour une installation complète avec imagerie latérale et verticale.

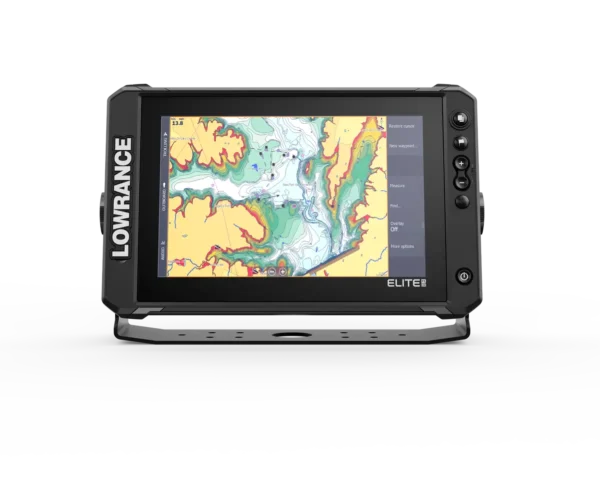

Quelles cartographies peut-on utiliser sur cet écran ?
Le modèle accepte notamment C-MAP, C-MAP Genesis, C-MAP MAX N / MAX N+, Navionics Gold, NAV+ Platinum+, Insight Pro et HD, ainsi que des partenaires cartographiques régionaux Lowrance. La version ROW est fournie avec un fond cartographique Navionics basemap. Vous pouvez aussi charger une cartographie via carte microSD.

Peut-on l’intégrer à un réseau de bord existant ?
Oui, via Ethernet 100 Mbit, Wi-Fi, Bluetooth et NMEA 2000 Micro-C. En revanche, le NMEA 0183 n’est pas pris en charge. Il faut donc vérifier ce point si vous remplacez un ancien appareil utilisant encore ce protocole.

Avec quels équipements sonar ou pilotage l’Elite FS 10 fonctionne-t-il ?

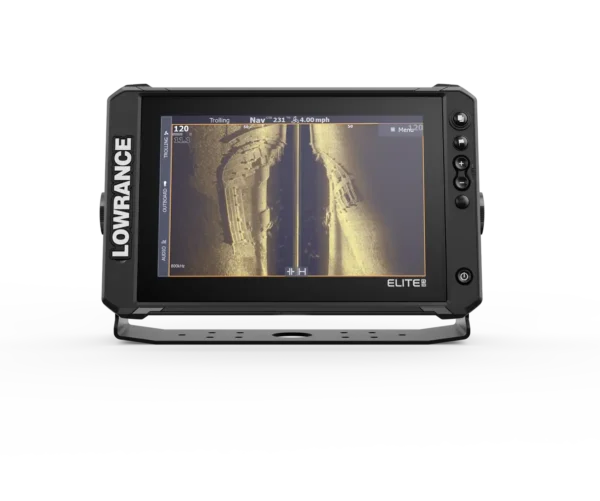

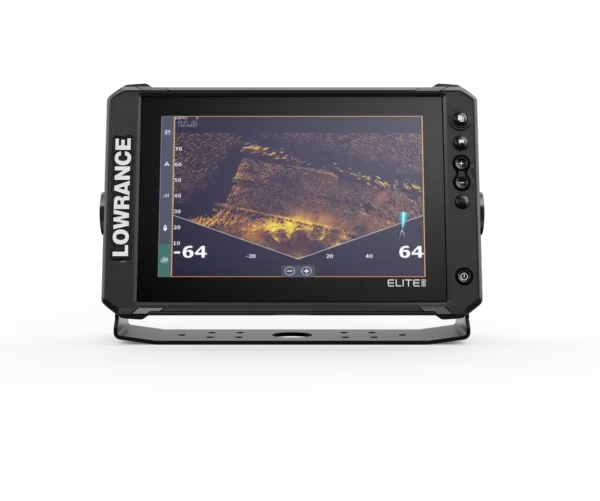

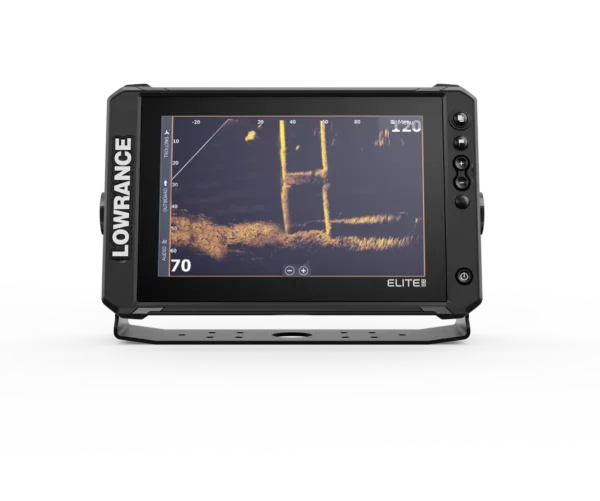

Il intègre CHIRP Broadband, Active Imaging DownScan et Active Imaging SideScan. Il peut aussi fonctionner avec S3100, SonarHub, StructureScan, StructureScan 3D, LiveSight et ActiveTarget. Côté pilotage et propulsion, il prend en charge Outboard Pilot, Ghost, Recon et MotorGuide Xi5/Xi3 sous réserve des conditions réseau indiquées par le fabricant.
