Description
Présentation du produit
La TZT2BB Blackbox NavNet TZtouch2 Furuno reprend les fonctions des TZTL12F et TZTL15F et pilote deux écrans HDMI indépendants. Elle offre une plateforme puissante et évolutive pour la navigation, la pêche et l’intégration capteurs.
Connectez des moniteurs tactiles 17-24 pouces, des caméras vidéo HD, un PC TIMEZERO et des capteurs Furuno pour bénéficier de la superposition Radar-Cartographie, PhotoFusion, suivi des cibles ARPA/AIS, météo Navcenter et d’un sondeur 600 W à 1 kW avec RezBoost pour une meilleure séparation des échos.
Radar Doppler et sécurité
Avec les radars DRS NXT Doppler, la fonction Target Analyzer met en évidence les cibles dangereuses en rouge et l’Echo Trail visualise leur déplacement. Les orages sont affichés en bleu pour une veille plus sûre.
Météo et imagerie

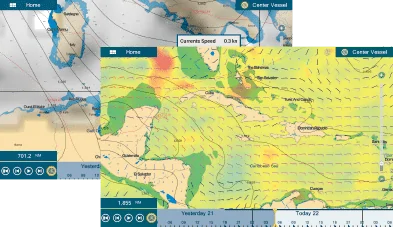

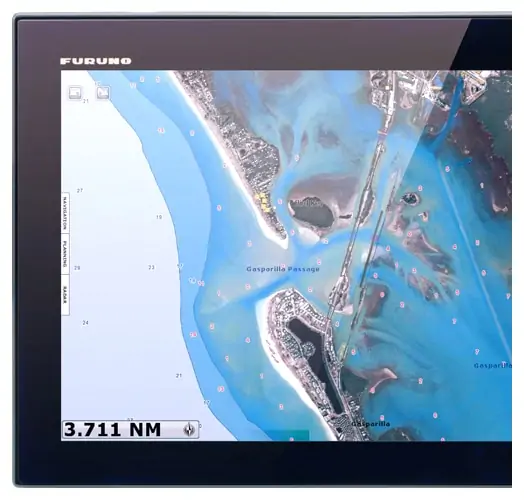

Les prévisions Navcenter sont disponibles 24 h sur 24 jusqu’à 16 jours. La fonction PhotoFusion superpose des photos satellites haute résolution aux cartes afin de distinguer littoraux, récifs et faibles profondeurs.
En résumé
- 2 sorties HDMI FHD et 3 ports Ethernet pour un réseau puissant.
- Wi-Fi intégré pour services et synchronisation.
- Sondeur 50/200 kHz 600 W ou 1 kW, modes ACCU-FISH et RezBoost.
- Compatibilité radars DRS NXT Doppler et superposition carte-radar.
- Cartes, instruments, alarmes et caméras IP ou NTSC/PAL.
| Sorties HDMI | 2 x type A, FHD 1920×1080, XGA 1024×768 ou SXGA 1280×1024 |
| Entrée HDMI | 1 x FHD 1920×1080 ou inférieur, HDCP, non entrelacée |
| Entrées vidéo composite | 2 x RCA NTSC/PAL |
| USB | 5 ports (4 x type A, 1 x micro-B) USB 2.0 |
| LAN | 3 ports Ethernet 100Base-TX HUB |
| Sorties NMEA | NMEA 0183: 1 port – NMEA 2000: 1 port |
| SD | 2 emplacements SDXC |
| Dimensions | 395 x 350 x 209 mm |
| Poids | 3,9 kg |
| Wi-Fi | IEEE 802.11 b/g/n, 2,412 à 2,462 GHz, puissance max 11 dBm |
| Tension | 12-24 V CC |
| Courant | 2,6 – 1,3 A |
| Consommation | 31,2 W |
| Température de fonctionnement | -15 °C à +55 °C |
| Humidité relative | ≤ 95 % à 40 °C |
| Étanchéité | IP22 |
| Vibrations | CEI 60945 Ed.4 |
| Type d’écran | LCD couleur, 1920×1080, 1024×768 ou 1280×1024 |
| Interface vidéo | HDMI |
| Tactile | USB 2.0, Windows 7 multi-touch |
| Modes d’affichage | Tracé de route, données de navigation |
| Projection | Mercator |
| Aire utile | Jusqu’à 80° de latitude |
| Mémoire | Traces: 30 000 points – Routes: 200 x 500 wpts |
| Mobiles | ARPA: 30 – AIS: 100 |
| Couleurs | 16 770 000 couleurs |
| Orientation | Référence cap ou nord (données cap requises) |
| Sillage d’écho | 15/30 s, 1/3/6/15/30 min ou continu |
| Couleurs | 64 couleurs |
| Fréquences | 50/200 kHz |
| Puissance | 600 W ou 1 kW |
| Modes | ACCU-FISH, A-scope, RezBoost, graphe de températures, estimation de composition du fond |
| Affichage instruments | Capteur météo, contrôle moteur et autres données |
| Alarmes | Mouillage, XTE, vitesse, température eau, profondeur, pêche – données externes requises |
| Caméras | IP ou NTSC/PAL |
Dans la boîte
- 1 x TZT2BB
- 1 x Switch Box PSD-003 avec câble et kit d’encastrement
- 1 x Câble d’alimentation 3,5 m
- 1 x Documentation et accessoires
Conseils d’installation
- Prévoir deux sorties HDMI si deux moniteurs indépendants sont utilisés.
- Câbler le réseau Ethernet pour radars, MFD et caméras, et NMEA 2000 pour capteurs.
- Monter les antennes radar et GPS selon les guides Furuno, vérifier l’alimentation 12-24 V protégée.
- Configurer Navcenter, cartes et dossiers utilisateur sur SDXC.
- Calibrer les capteurs et tester les modes sondeur, radar et superpositions.
FAQ
Q : Puis-je piloter deux écrans tactiles indépendants ?
R : Oui, grâce aux 2 sorties HDMI et à l’USB tactile, la TZT2BB gère deux postes.
Q : La Blackbox est-elle compatible radar NXT Doppler ?
R : Oui, avec les radars DRS NXT pour Target Analyzer et Echo Trail.
Q : Quelle puissance sondeur est supportée ?
R : 600 W ou 1 kW en 50/200 kHz avec RezBoost.
Q : Puis-je afficher des photos satellites ?
R : Oui, via PhotoFusion pour superposer l’imagerie aux cartes.
