Description
Présentation

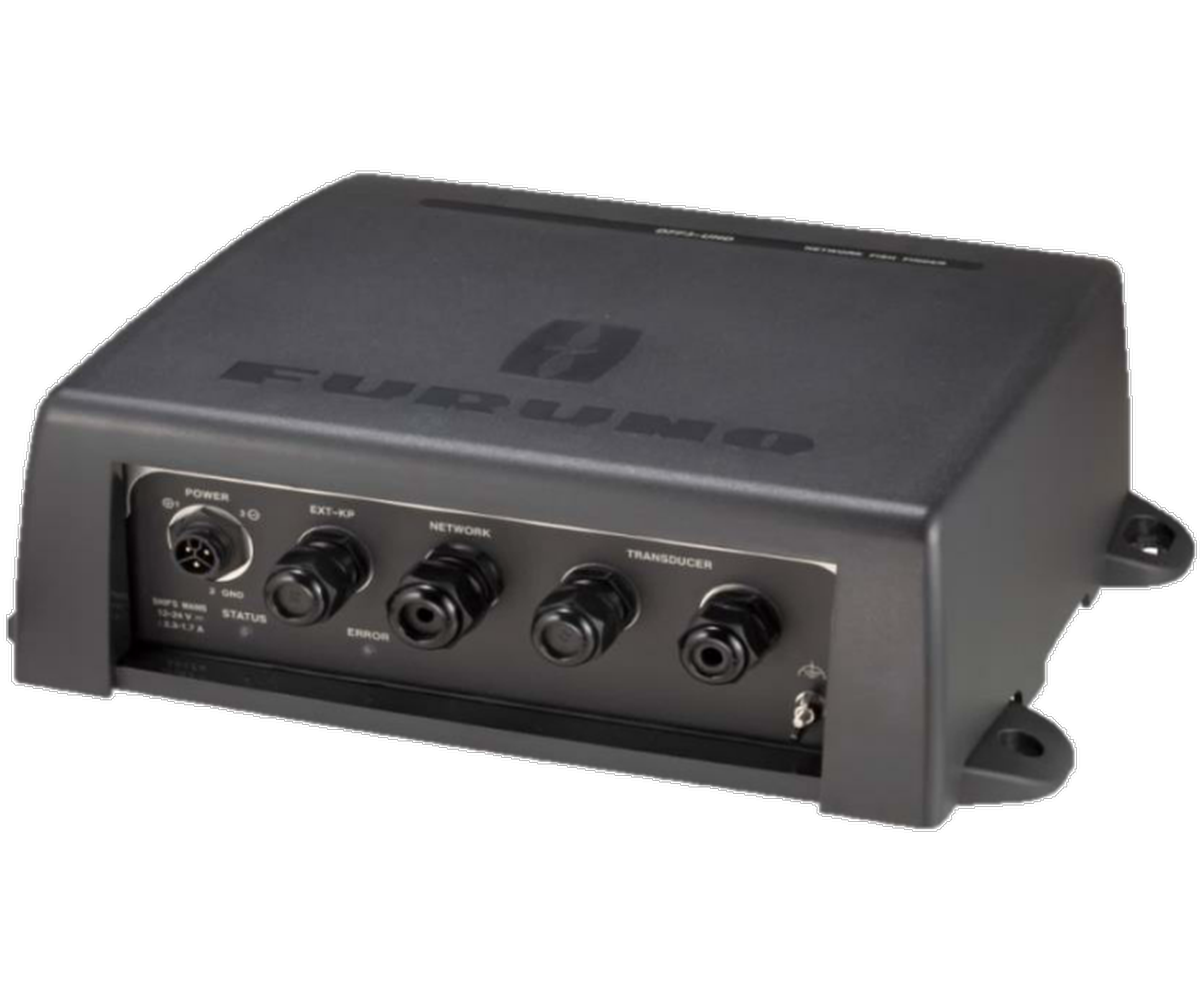

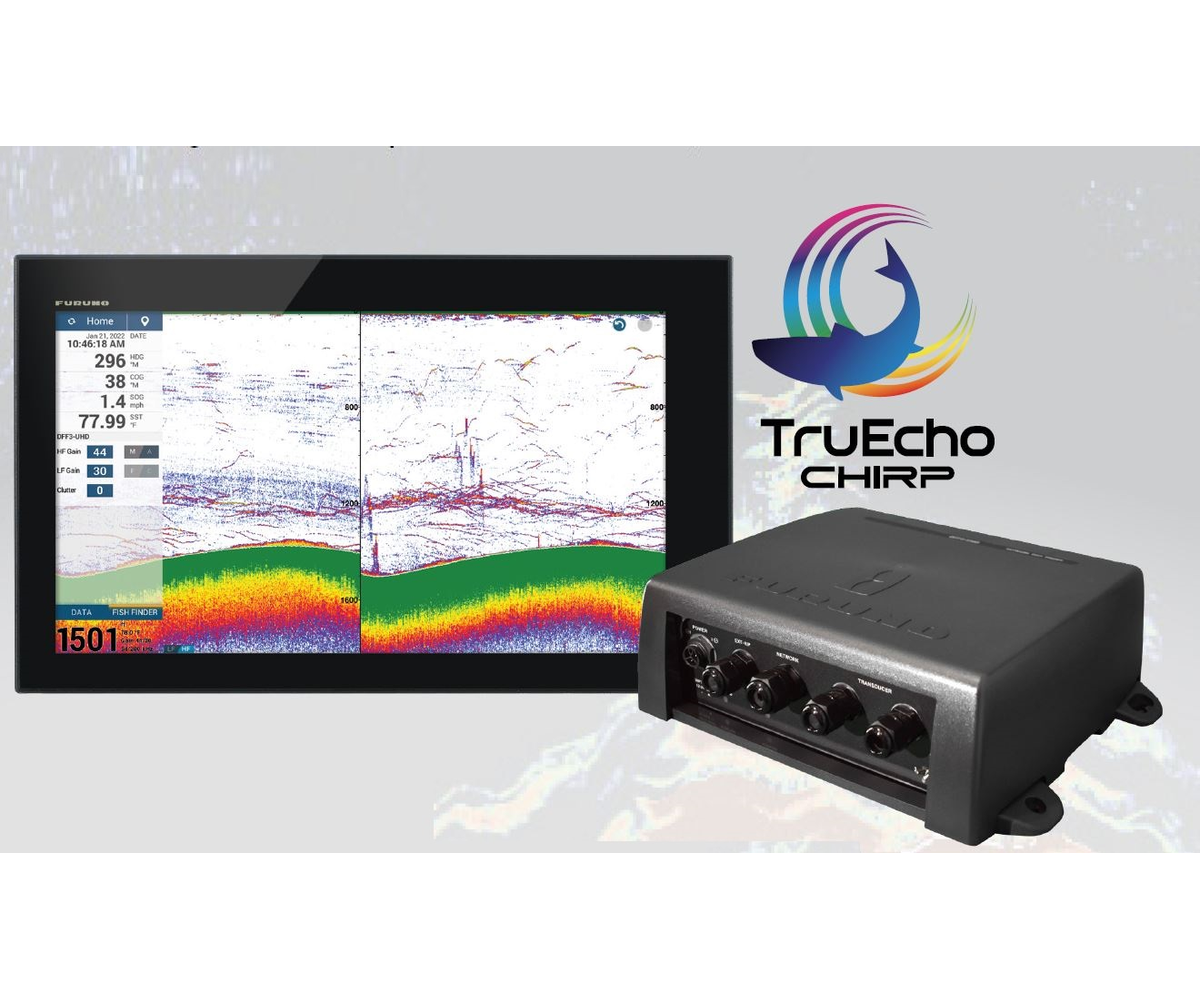

Le Furuno DFF3-UHD est un sondeur Black Box de nouvelle génération conçu pour les écrans
NavNet TZtouch3 et TZT2BB. Grâce à la technologie TruEcho CHIRP™, il pilote
des transducteurs puissants de 2 et 3 kW sur une plage étendue (environ 25 à 242 kHz). Ainsi,
il fournit une image du fond d’une précision remarquable, tout en conservant une puissance utile en profondeur.
En pratique, le DFF3-UHD combine une large couverture de fréquences à un traitement numérique Furuno avancé.
Ce dernier stabilise la ligne de fond et améliore la séparation des cibles. Par conséquent, les poissons proches
du fond et les structures apparaissent clairement, même en conditions agitées. De plus, le module communique
en Ethernet avec votre réseau de bord, ce qui permet une intégration rapide sans modification du système existant.
Pour quels usages ?
Conçu pour la pêche côtière exigeante comme pour les prospections profondes, le DFF3-UHD excelle dans
les dérives lentes ou les repérages de reliefs sous-marins. Grâce à la plage de fréquences CHIRP, vous ajustez
la fenêtre utile sans perdre la vue d’ensemble. En d’autres termes, vous restez concentré sur les cibles importantes
tout en gardant une lecture claire de la colonne d’eau.

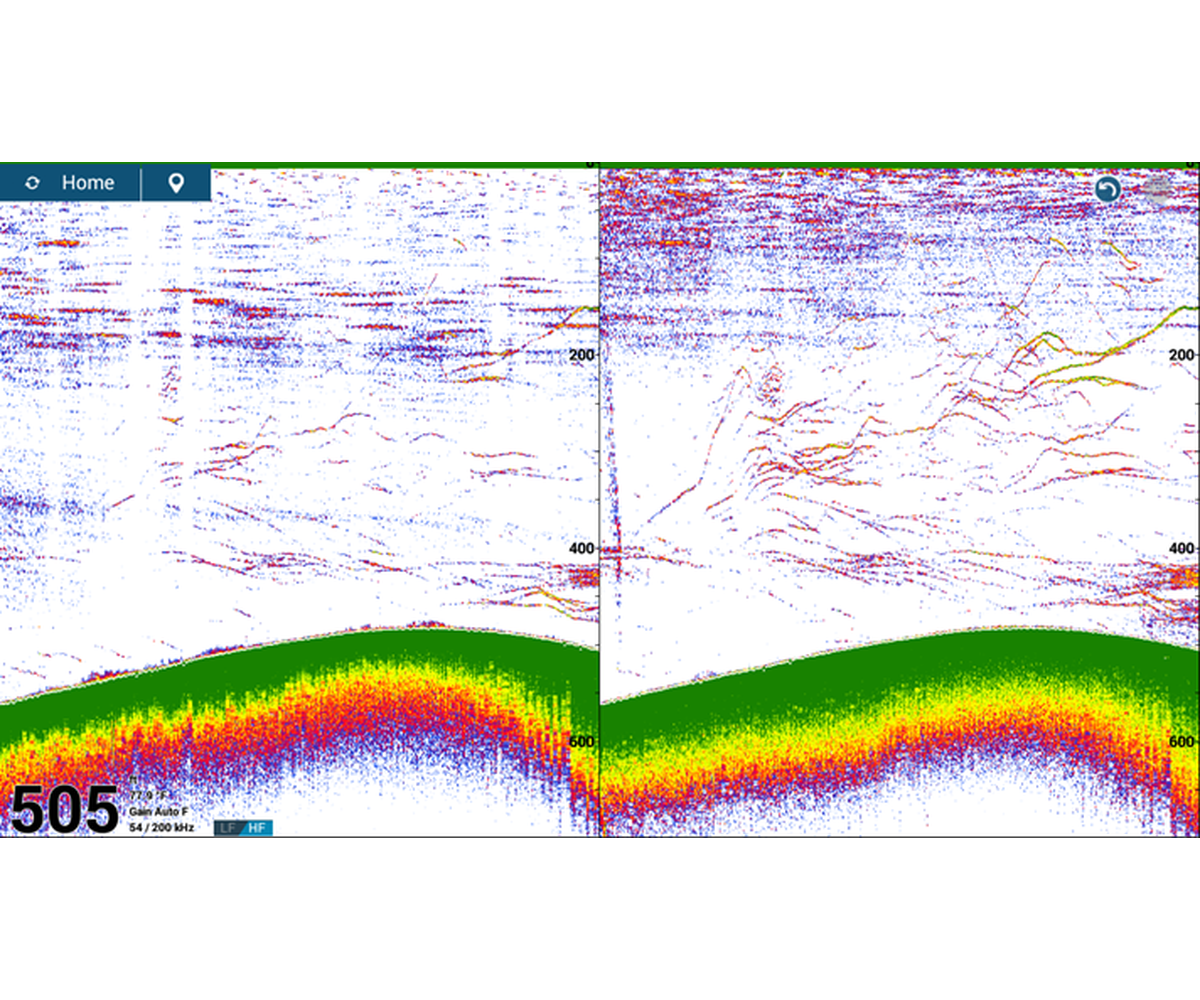

À l’écran, les arches sont nettes et bien définies. Le fond se distingue précisément et la colonne d’eau
reste fluide. Vous pouvez ainsi adapter le balayage à votre type de pêche, que ce soit en traîne, en verticale
ou en exploration côtière.
Pourquoi le choisir ?
- Puissance 2/3 kW + CHIRP large bande : portée et finesse d’analyse accrues.
- Réseau Ethernet natif : intégration simple aux systèmes TZtouch.
- Traitement numérique Furuno : fond stable et bruit limité, même à grande vitesse.
- Plage étendue de fréquences : basse, moyenne et haute pour s’adapter au biotope.
- Construction marine robuste et fiable, conçue pour un usage professionnel.
Conseils d’usage
Commencez par le gain automatique puis ajustez manuellement en fonction des conditions de mer.
Pour un affichage équilibré, utilisez les filtres numériques afin de réduire les parasites et
préférez une palette de couleurs contrastée. Enfin, adaptez la fréquence selon votre zone de pêche :
bas-CHIRP pour la profondeur, médium pour la polivalence, et haut-CHIRP pour le détail des fonds.
En résumé, le Furuno DFF3-UHD combine puissance, précision et souplesse d’utilisation.
Il devient rapidement un outil indispensable pour tout navigateur souhaitant visualiser le fond marin
avec fiabilité et confort.
Caractéristiques techniques
- Produit : Sondeur réseau Black Box Furuno DFF3-UHD
- Technologie : TruEcho CHIRP™ (≈ 25 – 242 kHz) et CW
- Puissance : 2 / 3 kW (pas de 1 kW)
- Profondeur indicative : jusqu’à ~500 m (selon sonde et conditions)
- Réseau : Ethernet (connexion aux MFD NavNet TZtouch3, TZT2BB)
- Boîtier : IP55 • 380 × 120 × 299 mm • ~3,6 kg
- Alimentation : 12/24 V DC • conso. typ. 1,6–3,0 A
- Référence : IMD03481DAA (anciennement IMD02949001)
Dans la boîte
- Module sondeur DFF3-UHD
- Câble d’alimentation FRU-3P-FF-A002M-001 (2 m)
- Câble Ethernet MOD-Z072-050+ (5 m)
- Visserie, fusible et quick start
Conseils d’installation
- Prévoyez un emplacement ventilé, câbles accessibles, loin des sources HF parasites.
- Raccordez l’alimentation 12/24 V sur circuit protégé (fusible dédié conseillé).
- Connectez le réseau Ethernet vers le MFD TZtouch.
- Associez une sonde CHIRP 2/3 kW appropriée au programme de pêche.
- En mer, calibrez gain/filtre/palette, testez bas/médium/haut-CHIRP selon la profondeur.
FAQ
Q : Le DFF3-UHD est-il compatible TZtouch3 ?
R : Oui, il se connecte en Ethernet au réseau NavNet TZtouch3 et au TZT2BB.
Q : Quelle puissance choisir : 2 ou 3 kW ?
R : 2 kW couvre la plupart des usages côtiers profonds. 3 kW apporte plus de portée et du détail
en grand fond, au prix d’un transducteur plus conséquent.
Q : Peut-on mixer CHIRP et CW ?
R : Oui, le module gère CHIRP et CW. Sélectionnez la plage adaptée (bas/médium/haut) et ajustez le gain pour garder une image propre.
