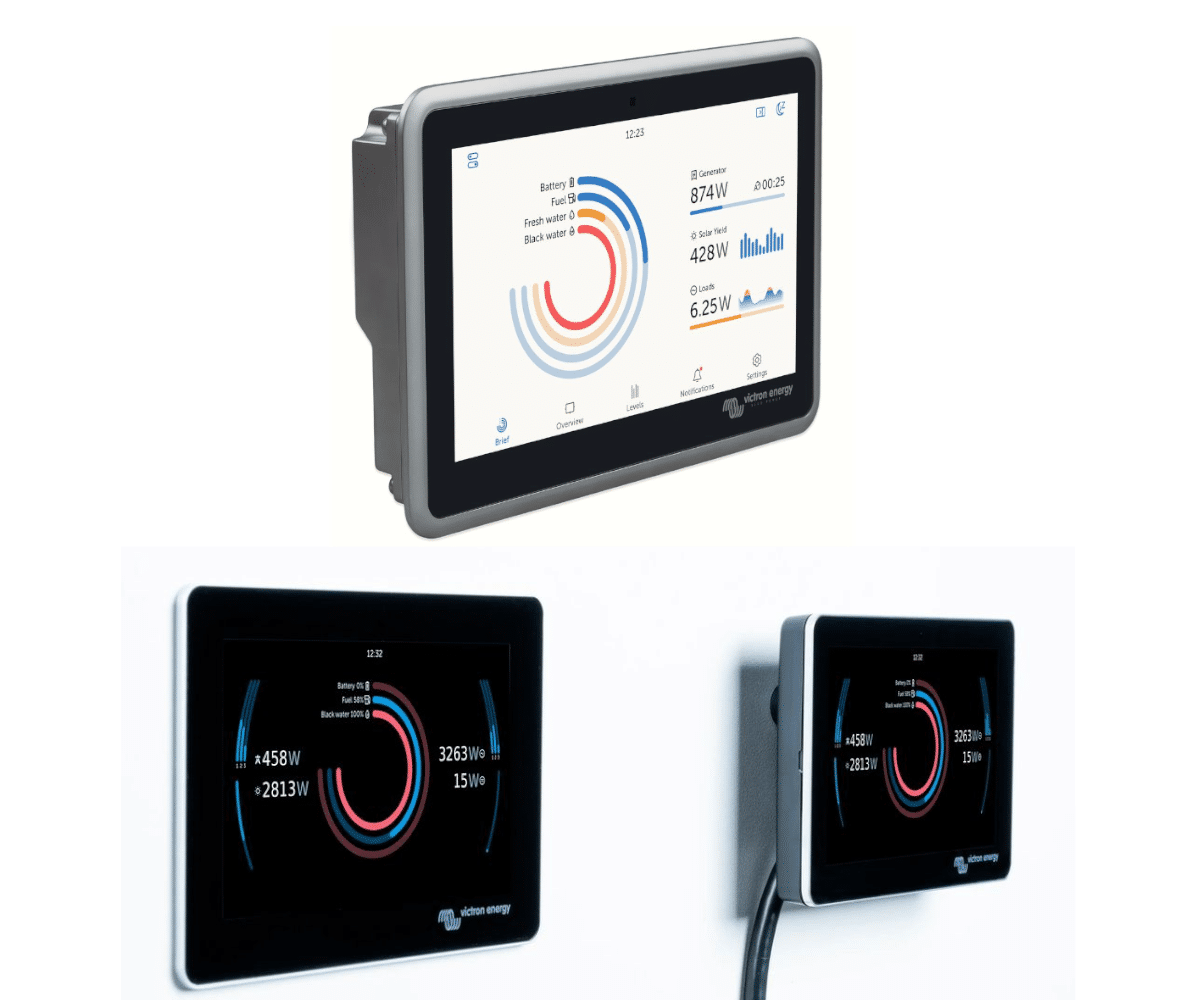

Victron GX : Ekrano GX et GX Touch (50/70 & Flush)
Les écrans de monitoring Victron GX rendent le suivi énergie simple et clair. D’abord,
l’Ekrano GX réunit un afficheur 7″ et un centre de communication dans un seul appareil.
Ensuite, les GX Touch 50/70 (et versions Flush) servent d’afficheurs tactiles pour le Cerbo GX.
Enfin, l’ensemble fonctionne localement et à distance via VRM.
Avec l’Ekrano GX, vous lisez l’état de charge, la consommation, la production solaire/éolienne, ainsi que l’activité du
générateur et du réseau. De plus, vous surveillez les niveaux de réservoir et la température.
Les GX Touch se branchent en un câble sur le Cerbo GX : l’installation reste propre, rapide et modulable.
- Local + distance : écran tactile et portail VRM.
- Ekrano GX : centre de communication intégré (VE.Direct, VE.Bus, VE.Can, Ethernet, Wi-Fi, BT).
- GX Touch 50/70 : afficheurs pour Cerbo GX, aussi en versions Flush (affleurantes).
- Montage simple : pose en saillie (surface) ou encastrée (flush), façade étanche.
- Écosystème Victron : compatible VictronConnect et assistants GX.
Caractéristiques techniques

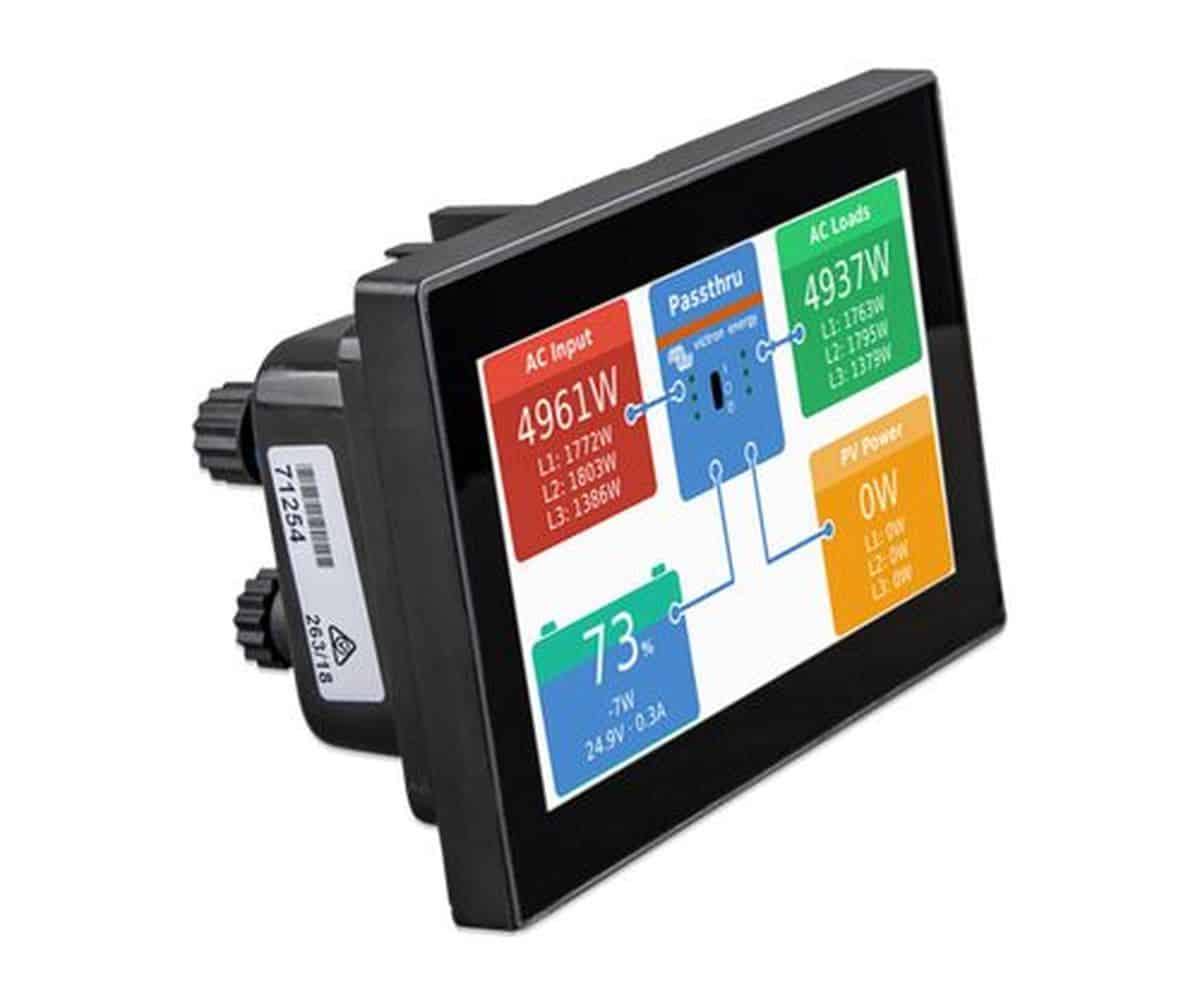

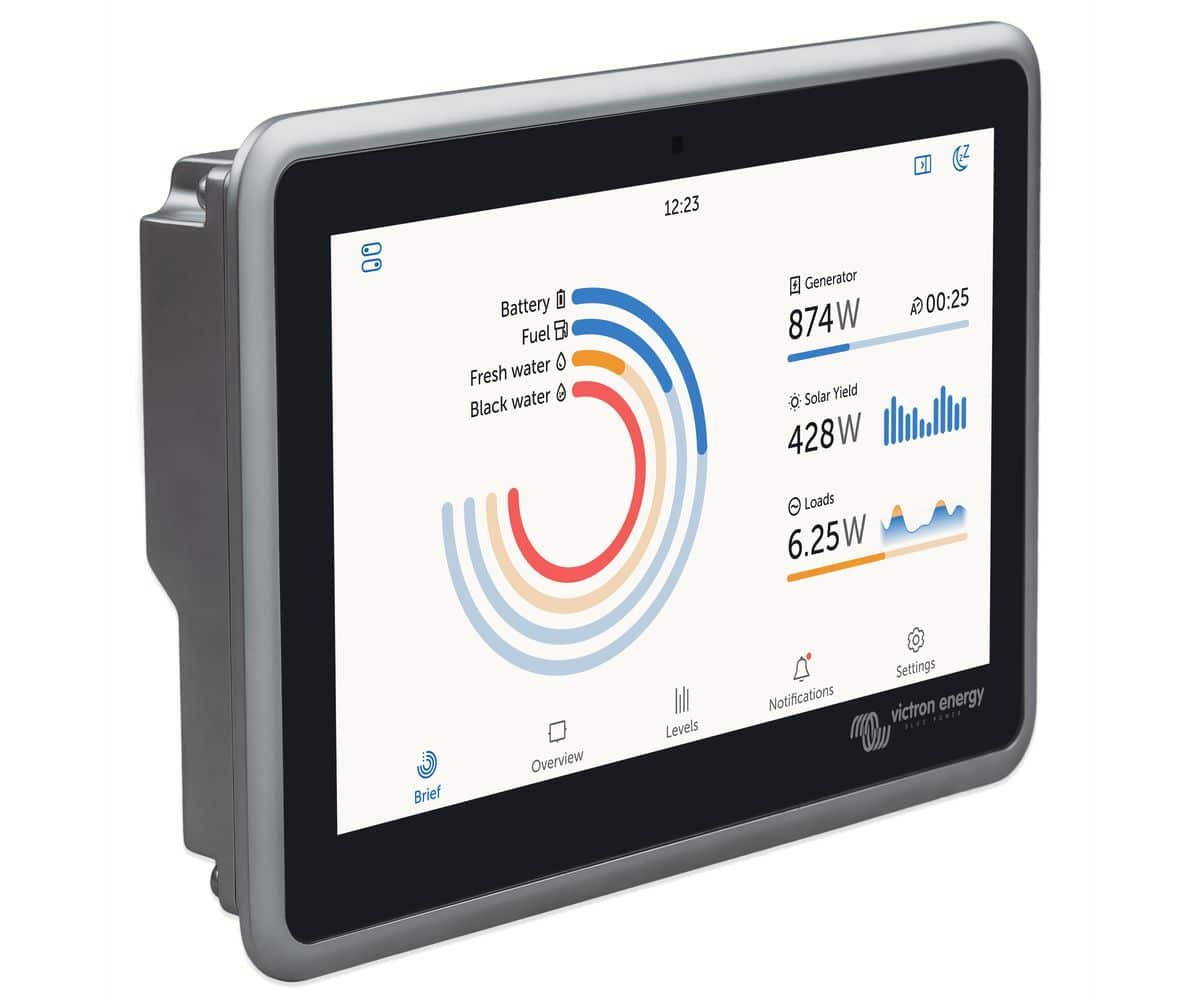

Ekrano GX (écran 7″ + centre de communication)
| Alimentation | 8–70 V DC ; conso typique écran allumé : ~6–7,4 W selon tension ; écran éteint : ~2,6–3,7 W |
|---|---|
| Affichage | 7″ 1024×600 ; ~1000 cd/m² ; variation auto par capteur de lumière ou manuelle |
| Réseau & sans fil | Ethernet, Wi-Fi 2,4 GHz, Bluetooth Smart |

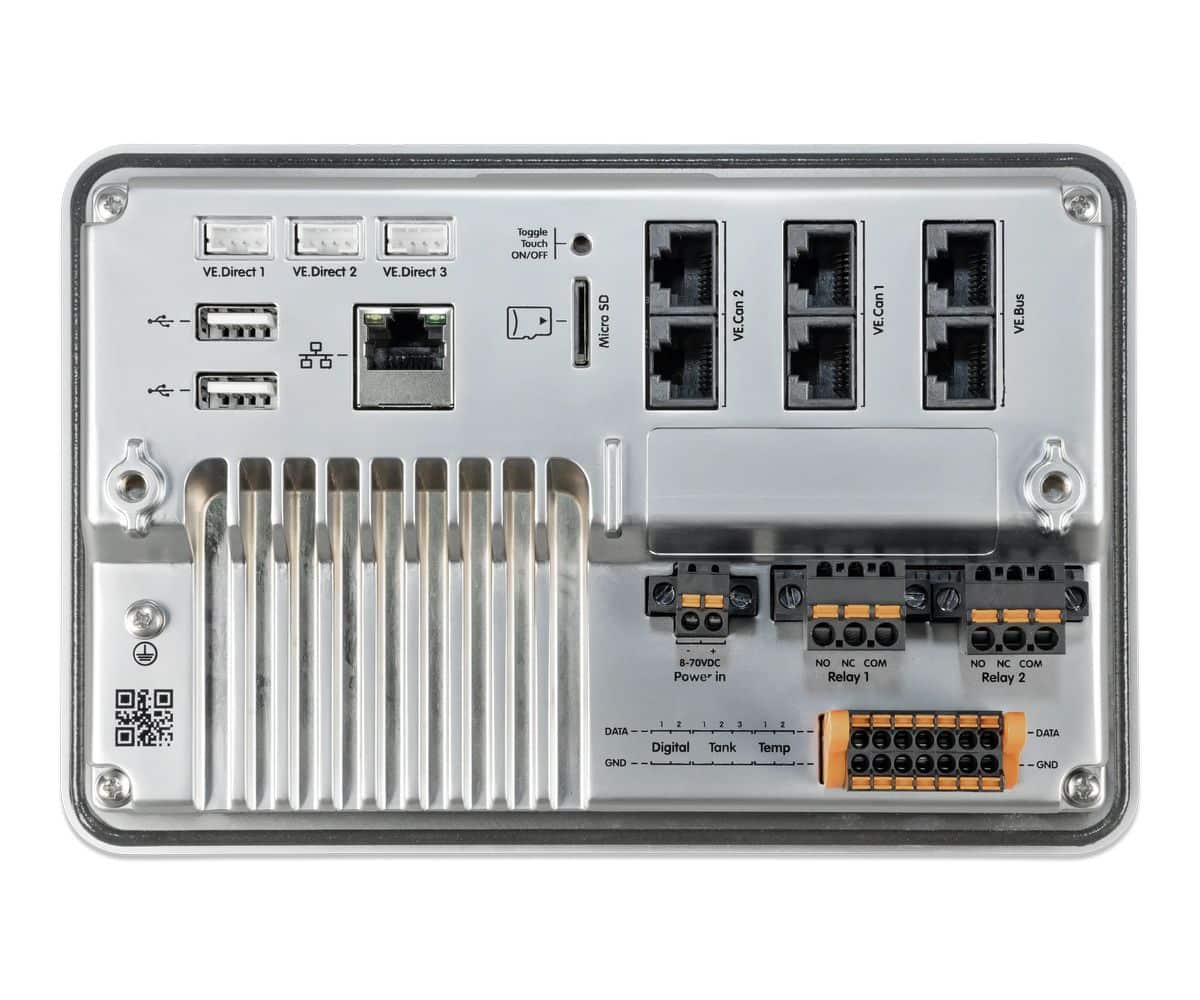

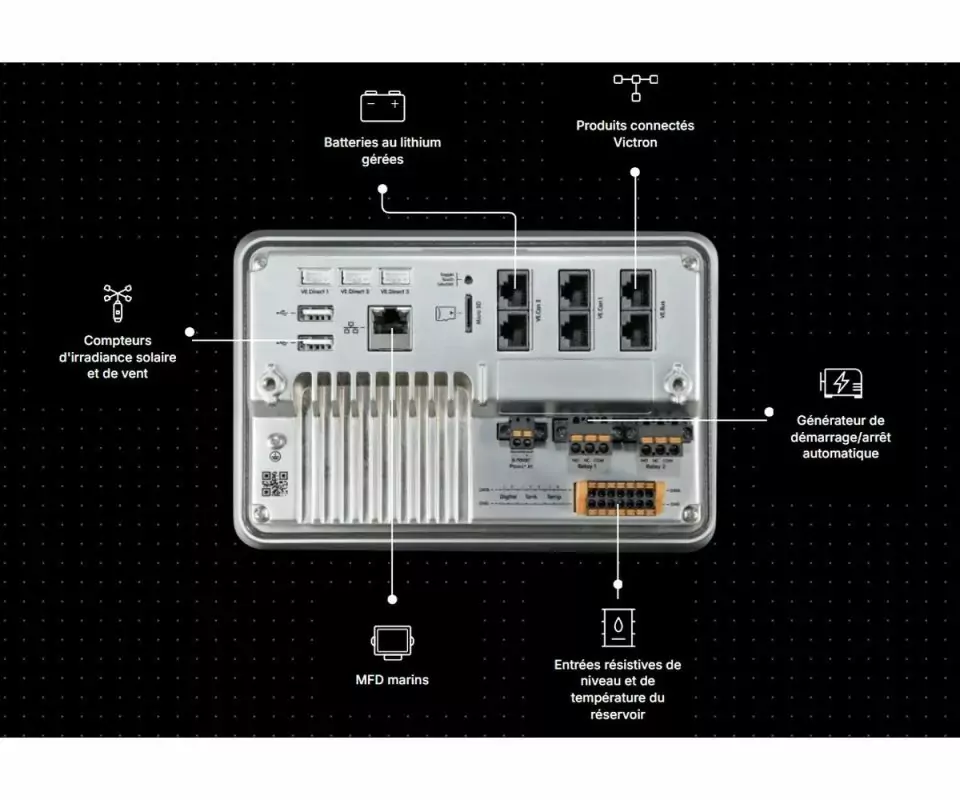

| Bus Victron | VE.Direct ×3 (jusqu’à env. 25 appareils), VE.Bus (2× RJ45 en //), VE.Can 1 (isolé) + VE.Can 2 (non isolé) |
| I/O | Entrées niveaux résistifs ×3 ; entrées température ×2 ; entrées numériques ×2 ; relais ×2 (NO/NC) |
| USB / SD | USB-A ×2 (1,5 A cumulé) ; microSD (SDHC ≤32 Go) |
| Montage | Affleurant ou montage « trou borgne » (accessoires fournis) |
| Indice IP (façade) | Jusqu’à IP54 (selon kit) ; jusqu’à IP31 (ressorts) |
| Plage thermique | −20 °C à +50 °C |
| Dimensions (HxLxP) | ~124 × 187 × 29,8 mm (hors connecteurs) |

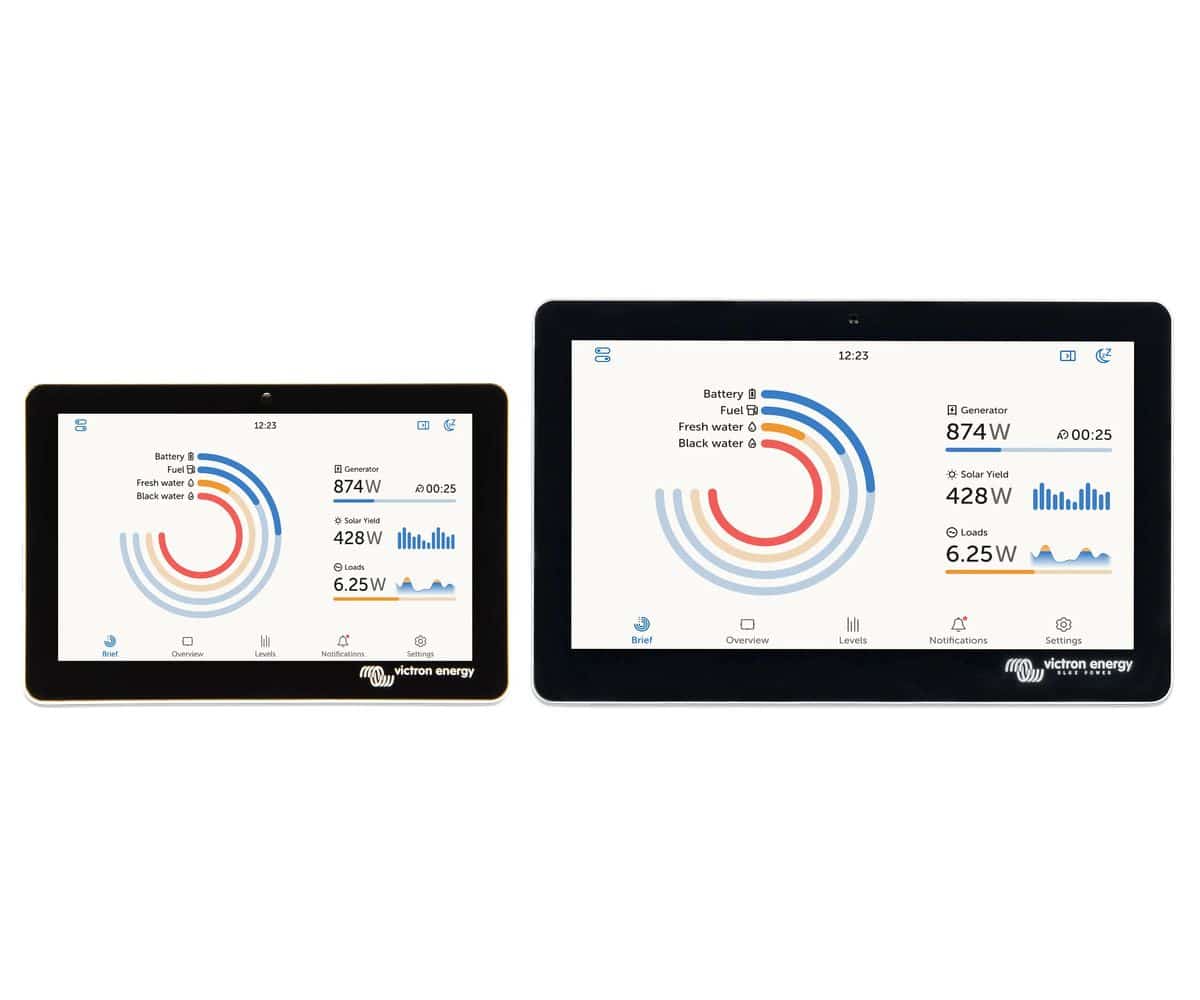

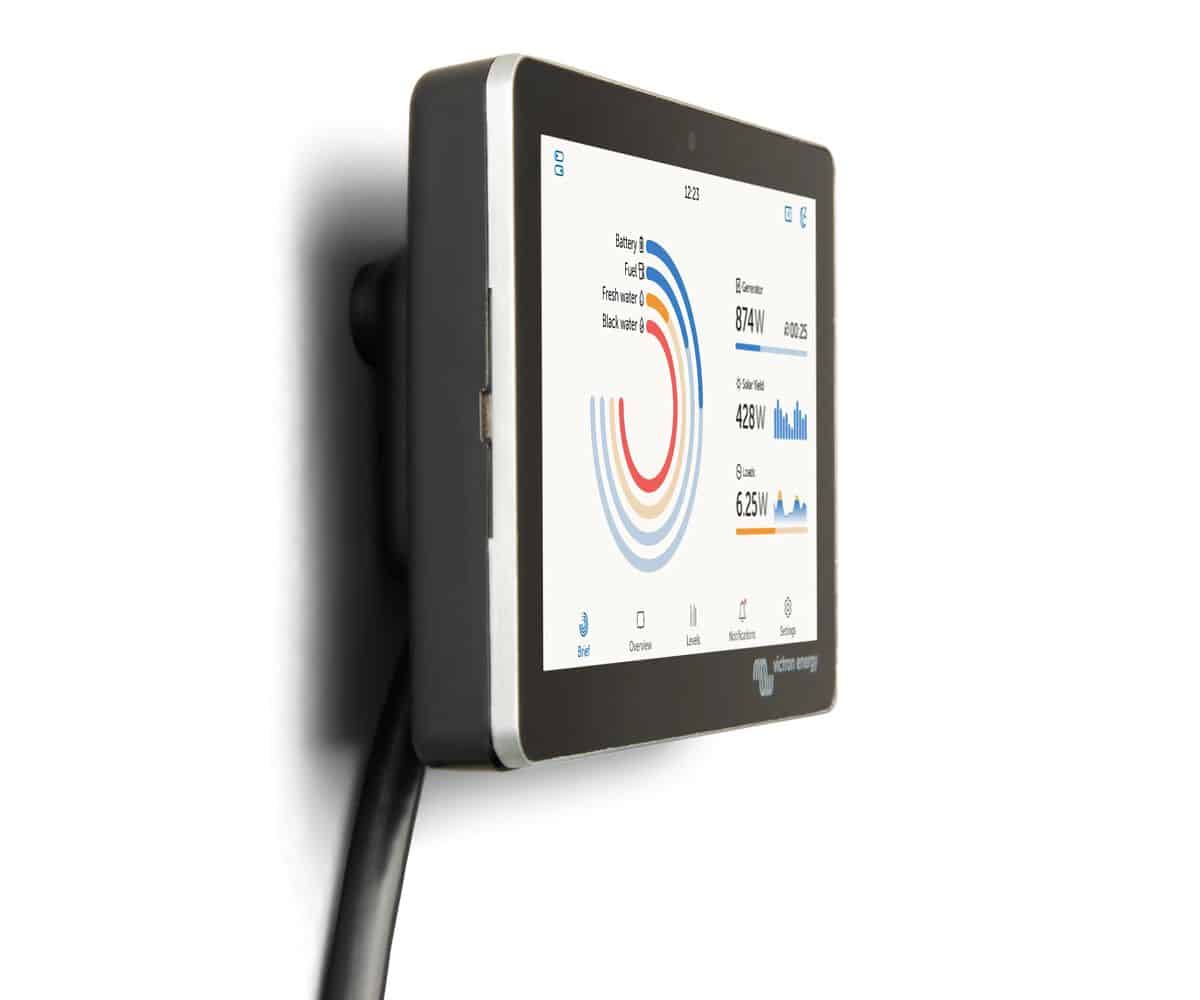

GX Touch 50 / 70 (Surface) & GX Touch 50 Flush / 70 Flush
| Rôle | Afficheurs tactiles pour Cerbo GX (connexion par câble unique) |
|---|---|
| Résolution | Touch 50 : 800×480 ; Touch 70 : 1024×600 |

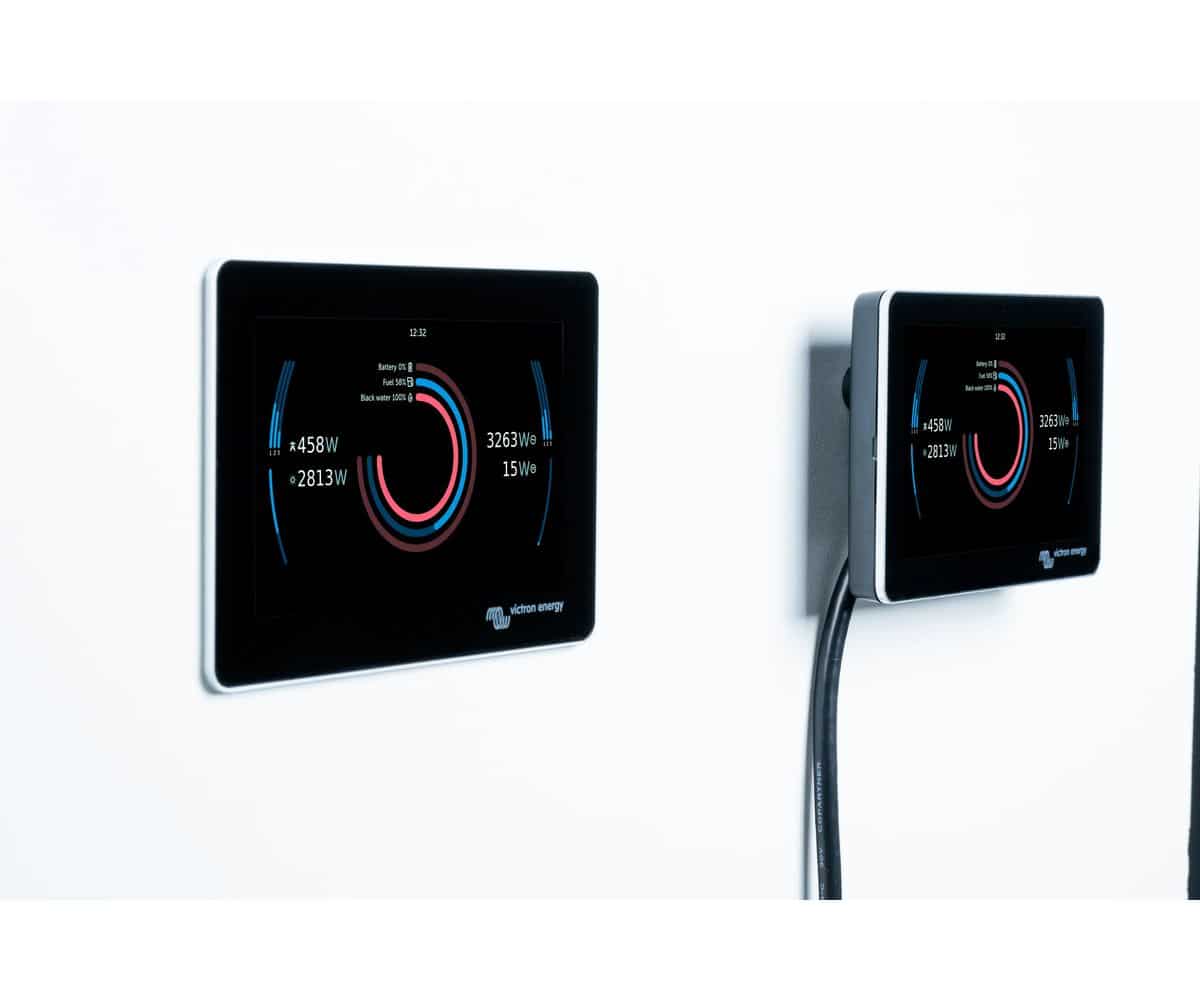

| Versions | Surface/Mural (IP54 façade, housse incluse selon série) ; Flush (IP65 avec joint) |

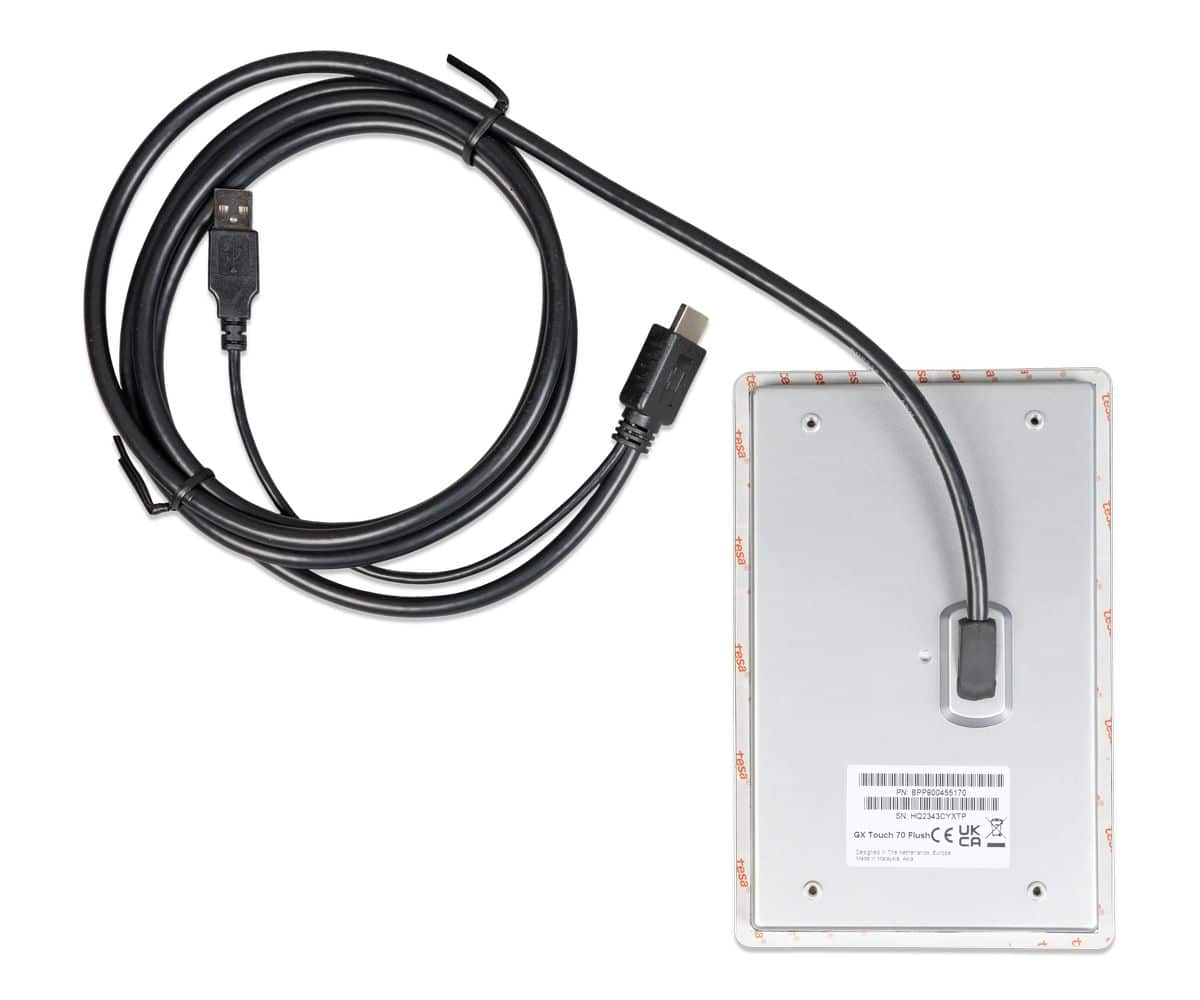

| Câble | Longueur typique ~2 m |
| Encombrement (Surface) | Touch 50 : ~87×128×12,4 mm ; Touch 70 : ~113×176×13,5 mm |
| Encombrement (Flush) | Touch 50 Flush : ~94×136×12,2 mm ; Touch 70 Flush : ~120×184×13 mm |
Dans la boîte
- Ekrano GX : unité avec accessoires de montage, connectique d’alimentation.

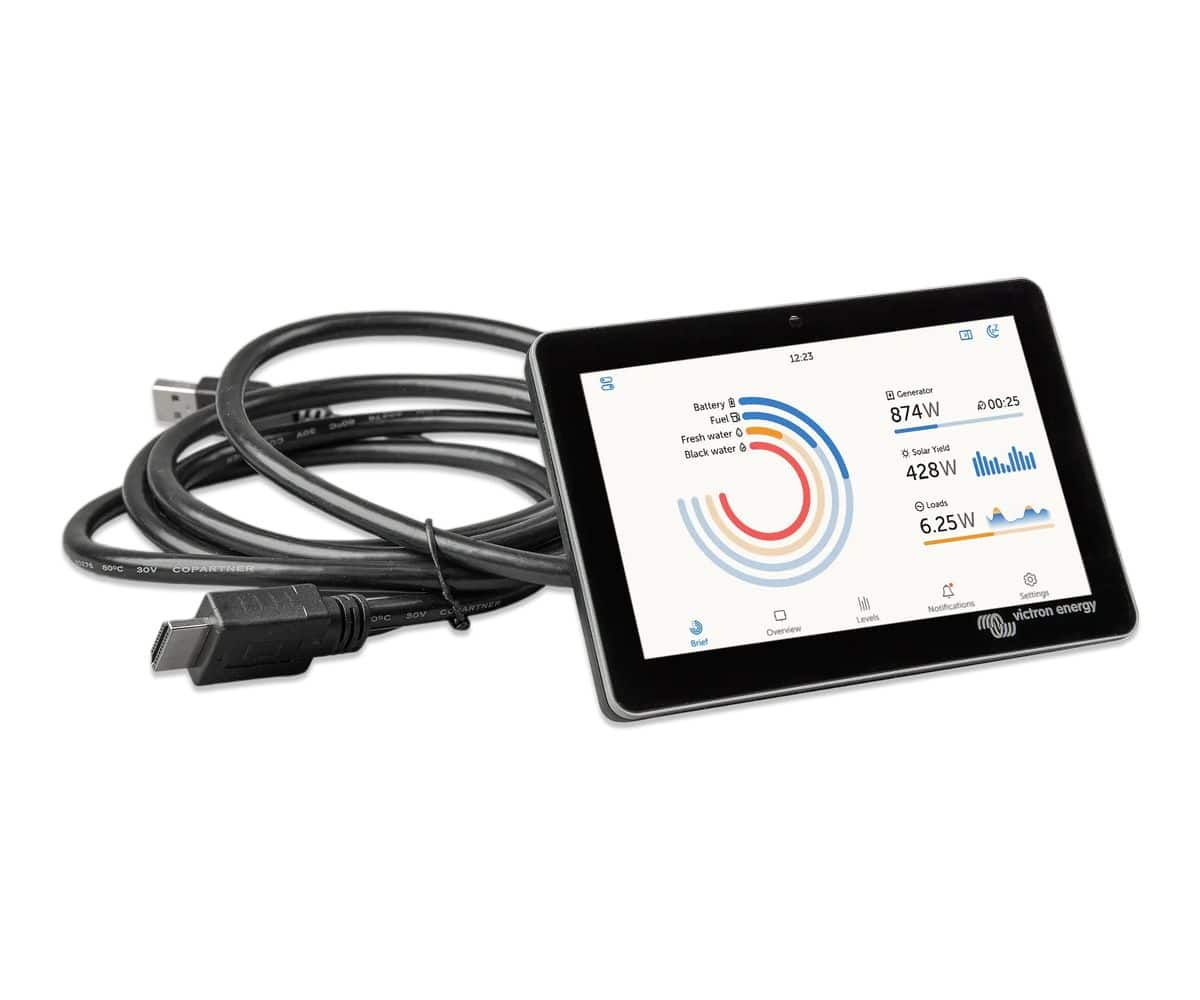

- GX Touch 50/70 (selon version) : écran, câble ~2 m, accessoires de pose (housse incluse selon série).
- GX Touch 50/70 Flush : écran, joint d’étanchéité, accessoires d’encastrement.
Conseils d’installation
- D’abord, choisissez un emplacement sec et ventilé ; vérifiez le passage de câble.
- Ensuite, montez l’Ekrano GX (ou le GX Touch) : en surface ou en flush selon le modèle.
- Puis, raccordez l’alimentation et les bus Victron (VE.Direct, VE.Bus, VE.Can) ; connectez Ethernet/Wi-Fi.
- Après mise sous tension, ouvrez la console et déclarez les appareils ; vérifiez les mesures.
- Enfin, activez l’accès VRM et testez l’affichage des réservoirs et températures.
FAQ
Q : Le GX Touch fonctionne-t-il sans Cerbo GX ?
R : Non : c’est un afficheur pour Cerbo GX. Pour un ensemble « tout-en-un », prenez l’Ekrano GX.
Q : L’Ekrano GX remplace-t-il un GX Touch ?
R : Oui, il intègre écran + centre ; vous n’avez pas besoin d’un GX Touch à part.
Q : Le suivi à distance est-il inclus ?
R : Oui : via le portail Victron Remote Management (VRM) et VictronConnect.
Q : Les versions Flush sont-elles plus étanches ?
R : Oui : jusqu’à IP65 en façade avec le joint, contre IP54 pour les versions Surface.
