Description
Présentation

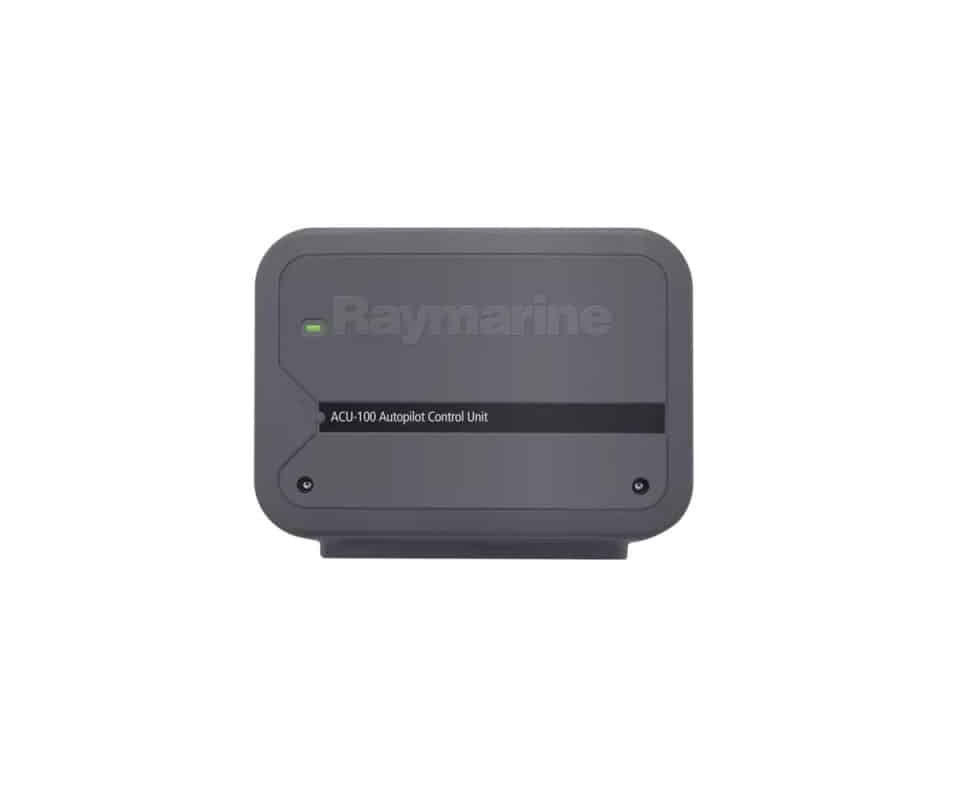

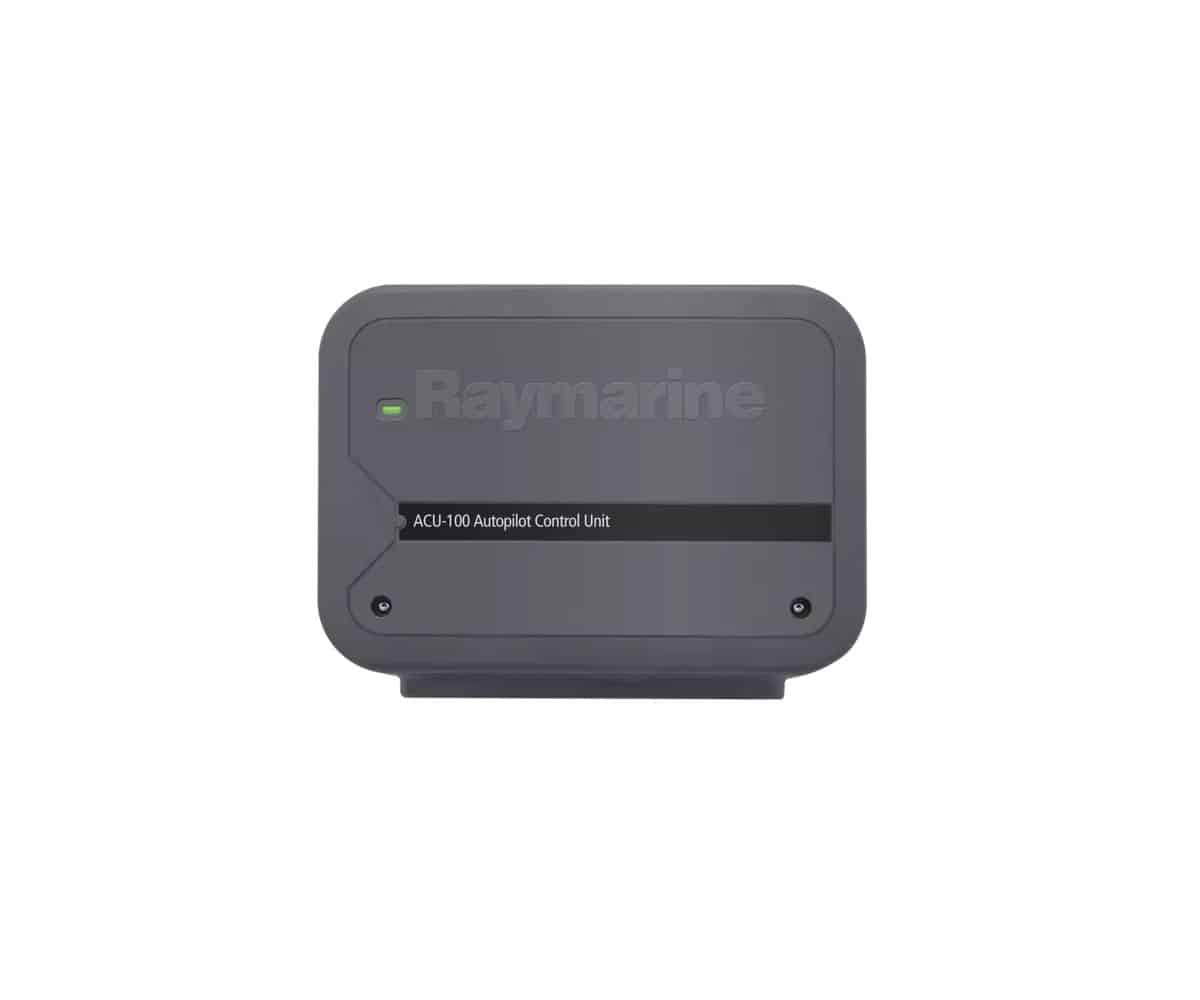

Le boîtier de puissance Raymarine ACU relie le pupitre (P70/P70Rs), le capteur EV-1 et l’entraînement de barre.
Il pilote le moteur ou le vérin et alimente le bus SeaTalkng pour une navigation fiable et réactive.
L’ACU reçoit les ordres du pilote automatique, exploite les données de cap et gère l’alimentation du réseau.
Le système reste stable et vos instruments sont sécurisés.

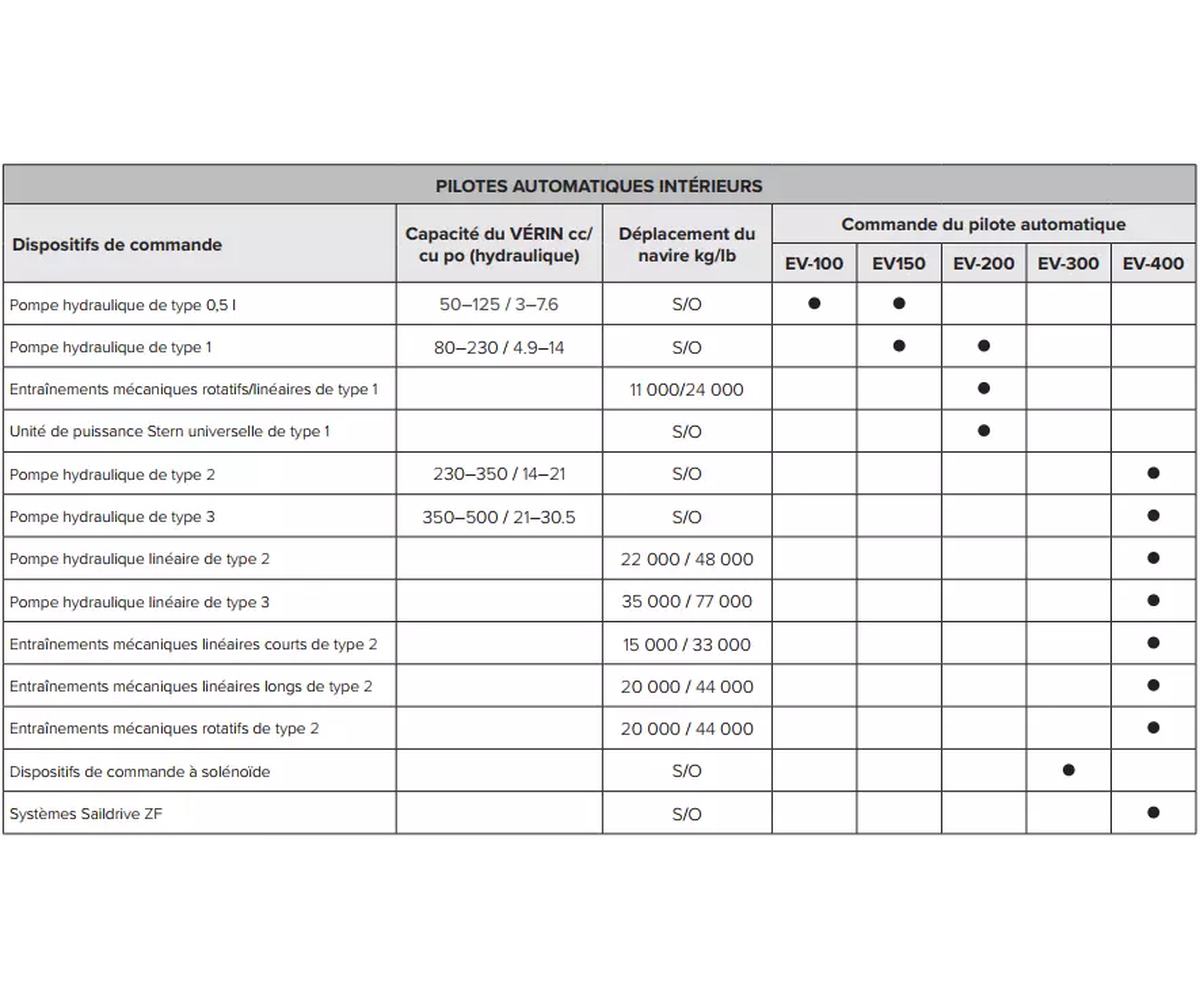

Choisir le bon modèle
- ACU 100 — Petites directions mécaniques légères ou pompe 0.5 (50 à 110 cc). 12 V.
- ACU 150 — Hydraulique uniquement. Pompe type 1 (80 à 230 cc). 12 V.
- ACU 200 — Polyvalent. Hydraulique type 1, linéaire ou rotatif type 1. 12/24 V.
- ACU 300 — Systèmes à solénoïde ou pompe à fonctionnement continu. 12/24 V.
- ACU 400 — Installations lourdes. Hydraulique type 2/3, linéaire ou rotatif type 2. 12/24 V.
Besoin d’aide pour choisir l’ACU adapté à votre pompe ou vérin ? Notre équipe technique vous conseille.
Caractéristiques techniques
Sorties et connexions
| Modèle | Détails |
|---|---|
| ACU 100 | Sortie entraînement 7 A max. Connexions : angle, alim, moteur, masse. Pas d’embrayage. |
| ACU 200 | Sortie 15 A max. Connexions : angle, veille, alim, moteur, embrayage 12/24 V, masse. |
| ACU 300 | Sortie 5 A max. Connexions : angle, veille, alim, entraînement électromagnétique, masse. |
| ACU 400 | Sortie 30 A max. Connexions : angle, veille, alim, moteur, embrayage, masse, E/S numériques. |
Alimentation et réseau
| Paramètre | Valeur |
|---|---|
| Tension nominale | ACU100 : 12 V. / ACU200–400 : 12/24 V. |
| Tension de fonctionnement | 10.8 à 31.2 V CC (ACU100 : 10.8–15.6 V). |
| SeaTalkng | Jusqu’à 3 A à 12 V sur ACU200–400. L’ACU100 n’alimente pas le réseau. |
| Consommation veille | 300 mA (alim principale), 20 mA (SeaTalkng à 12 V). |
Environnement
| Paramètre | Valeur |
|---|---|
| Température de fonctionnement | -20 °C à +55 °C |
| Température de stockage | -30 °C à +70 °C |
| Humidité relative | 93 % max |
| Étanchéité | ACU100 : IPX2 panneau / IPX6 électronique. ACU200–400 : résistance aux projections. |
| Dimensions | ACU100 : 180×140×52 mm — ACU200–400 : 285×211.5×64.5 mm. |
Dans la boîte
ACU 100 et ACU 150
- Unité ACU
- Documentation
- Vis à tête cylindrique
- Câble SeaTalkng (1 m, fils dénudés)
ACU 200, 300 et 400
- Unité ACU
- Capteur d’angle de gouvernail (selon pack)
- Attaches et visserie
- Documentation
Le contenu peut varier selon le pack et le modèle choisi.
Conseils d’installation
- Dimensionnez selon la cylindrée hydraulique ou le courant de l’entraînement.
- Installez l’unité dans un endroit sec et ventilé.
- Utilisez des câbles adaptés et protégez l’alimentation par fusible.
- Terminez correctement le bus SeaTalkng et évitez les boucles.
- Raccordez moteur, pompe ou solénoïde aux bornes dédiées.
- Ajoutez un capteur d’angle de barre pour une précision optimale.
- Allumez, vérifiez les alarmes, testez les modes Standby et Auto.
FAQ
- L’ACU 200 fonctionne-t-il en 24 V ?
- Oui. Les modèles ACU 200, 300 et 400 supportent le 12/24 V.
- Faut-il une calibration manuelle ?
- Non. Le système Evolution s’adapte automatiquement via l’EV-1.
- L’ACU alimente-t-il le SeaTalkng ?
- Oui, jusqu’à 3 A à 12 V sur ACU200/300/400. L’ACU100 n’alimente pas le réseau.
- Quel capteur de barre recommander ?
- Un capteur d’angle dédié pour limiter le “hunting”.
Accessoires compatibles
Capteur d’angle Raymarine
Mesure la position du gouvernail pour une précision maximale.
Pompe hydraulique Type 1
Compatible ACU150/200 pour les systèmes hydrauliques légers.
