Description
L’onduleur-chargeur Victron MultiPlus-II 12/3000 s’adresse aux installations 120/240 V en phase divisée (50 A) et accepte aussi une alimentation 120 V monophasée. Ainsi, il peut laisser passer l’énergie d’entrée vers les charges tout en gérant la charge batterie. Ensuite, il bascule en mode onduleur quand aucune source CA n’est disponible. En pratique, la sortie onduleur reste en 120 V monophasé, et l’appareil alimente les charges 120 V sur les deux lignes. Cependant, les charges 240 V ne sont disponibles que lorsque l’entrée fournit une source 120/240 V en phase divisée.

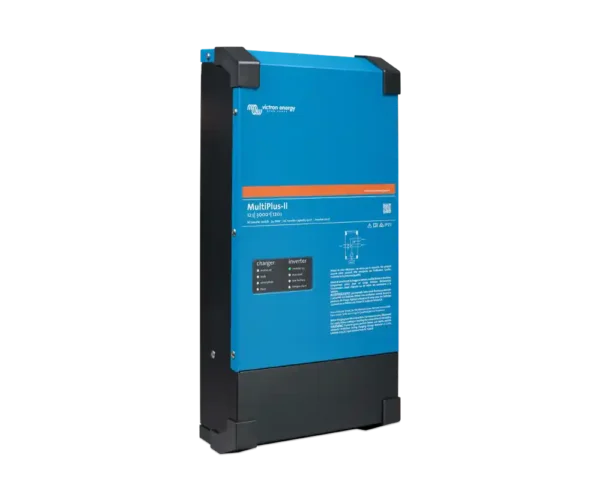

Vue avant et format d’intégration
La conception vise une installation en local technique avec une circulation d’air adaptée. Par ailleurs, le produit regroupe les fonctions onduleur et chargeur dans un seul appareil, ce qui simplifie le câblage d’ensemble.

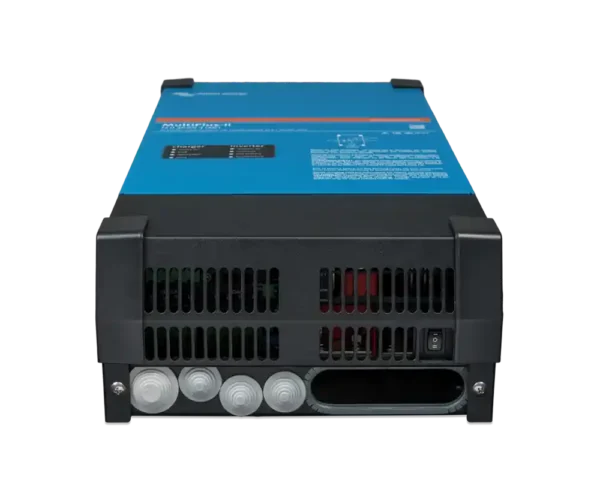

Zone de connexions CA et batterie
La zone de raccordement illustre l’accès aux connexions 120/240 V (ou 120 V) et aux connexions batterie. En effet, l’appareil peut accepter une entrée CA en phase divisée 120/240 V ou une entrée 120 V monophasée. Dès lors, il peut alimenter et recharger en s’appuyant sur la ligne d’entrée préférée (L1) selon la configuration décrite par le constructeur.

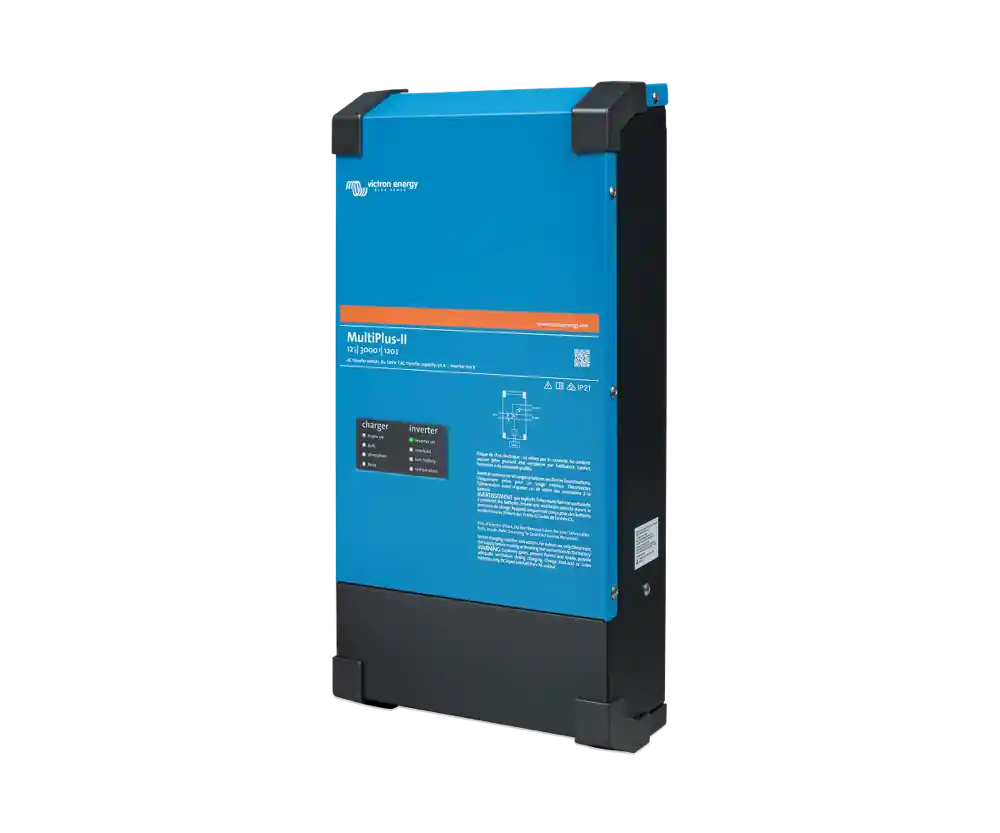

Encombrement et implantation
Cette vue latérale aide à anticiper l’encombrement en armoire ou sur cloison. Notamment, les dimensions constructeur indiquent 578 x 275 x 148 mm. Enfin, le poids annoncé est de 22 kg, ce qui doit être pris en compte pour la fixation et le support.
À ce titre, ce MultiPlus-II correspond à une architecture convertisseur/chargeur 2×120 V conforme UL 458, avec fonctions PowerControl et PowerAssist et une communication VE.Bus pour l’intégration système et le fonctionnement en parallèle ou en triphasé. En outre, il dispose de deux sorties CA, dont une sortie auxiliaire active uniquement lorsque l’entrée CA est présente.
- Référence (UGS) : PMP122305102
- Entrée CA : phase divisée 180–280 VAC (45–65 Hz) ; monophasé 90–140 VAC (45–65 Hz)
- Sortie onduleur : 120 VAC ± 2 % ; 60 Hz ± 0,1 % (ajustable à 50 Hz)
- Puissance continue à 25 °C : 3000 VA ; 2400 W
- Puissance de crête : 5500 W
- Commutateur de transfert : 50 A
- Courant d’entrée CA max : 50 A (chaque ligne)
- Courant de charge batterie max : 120 A
- Deux sorties CA : sortie principale + sortie auxiliaire (active uniquement si entrée CA disponible)
- Plage de température : -40 à +65 °C
- Indice de protection : IP22
- Poids : 22 kg
- Dimensions (H x L x P) : 578 x 275 x 148 mm
- Conformité sécurité : UL 458
Variantes du produit
- Aucune variante disponible pour ce modèle.
Accessoires compatibles
- Pas de données.
Conseils d’installation et d’utilisation
- Ainsi, prévoyez une ventilation suffisante et respectez l’espace autour du boîtier pour le refroidissement.
- Ensuite, vérifiez le type d’alimentation disponible (120 V monophasé ou 120/240 V phase divisée) avant de raccorder le tableau.
- En pratique, dimensionnez la fixation et le support en tenant compte du poids de 22 kg et des contraintes de vibration.
- Enfin, appuyez-vous sur la documentation constructeur pour le câblage et la mise en service, surtout si vous utilisez les deux lignes L1/L2.
Le MultiPlus-II 2x120V fonctionne-t-il avec une entrée 120 V et une entrée 120/240 V ?
Oui. Il accepte une source CA en phase divisée 120/240 V ou une source 120 V monophasée. Dans ce cas, l’appareil peut laisser passer l’énergie d’entrée et gérer la charge batterie selon la configuration prévue.
Que fournit-il en sortie lorsque l’entrée CA n’est plus disponible ?
Il bascule en mode onduleur. En effet, la sortie onduleur est en 120 V monophasé. Dans ce mode, il relie L1 et L2 en interne pour alimenter des charges 120 V sur l’une ou l’autre ligne.
À quoi sert la seconde sortie CA ?
La seconde (auxiliaire) sortie est active uniquement lorsque l’entrée CA est présente. Ainsi, elle permet de raccorder des charges qui ne doivent pas décharger la batterie lorsque l’installation passe en mode onduleur.
Quelle est la capacité de charge batterie maximale sur la version 12 V 3 kVA ?
Le constructeur annonce un courant de charge batterie maximal de 120 A pour le modèle 12/3000/120-50. Toutefois, la configuration et les limites système restent à définir selon l’installation.
