Description
Le Pack i70s T70216 fournit une solution clé en main pour visualiser profondeur, vitesse, température et vent. L’afficheur i70s propose un écran LCD ultra‑brillant 4,1″ (320 × 240 px) avec revêtement antireflet et options graphiques étendues pour une lecture claire en toutes conditions. La sonde DST800, conçue pour perçage Ø 51 mm, rassemble les mesures de profondeur, loch et température tout en intégrant une valve anti‑retour pour améliorer l’étanchéité. Le capteur girouette‑anémomètre fournit des mesures de vent précises en direction et intensité. Le convertisseur ITC‑5 permet de transformer les signaux analogiques des sondes en données SeaTalk‑NG, assurant une intégration simple et fiable sur le réseau NMEA2000/SeaTalk‑NG du bord. Le pack inclut les câbles et accessoires nécessaires pour une mise en service rapide.
Caractéristiques techniques
- Tension : 12 V.
- Écran : LCD 4,1″ ultra‑brillant, résolution 320 × 240 px.
- Consommation : 1,7 W.
- Étanchéité : IPX6 & IPX7.
- Connectivité : NMEA 2000 / SeaTalk‑NG via ITC‑5.
- Perçage sonde DST800 : Ø 51 mm.
- Fonctions DST800 : profondeur, vitesse (loch), température; valve anti‑retour intégrée.
- Affichage : options graphiques multiples, lisibilité renforcée par revêtement antireflet.

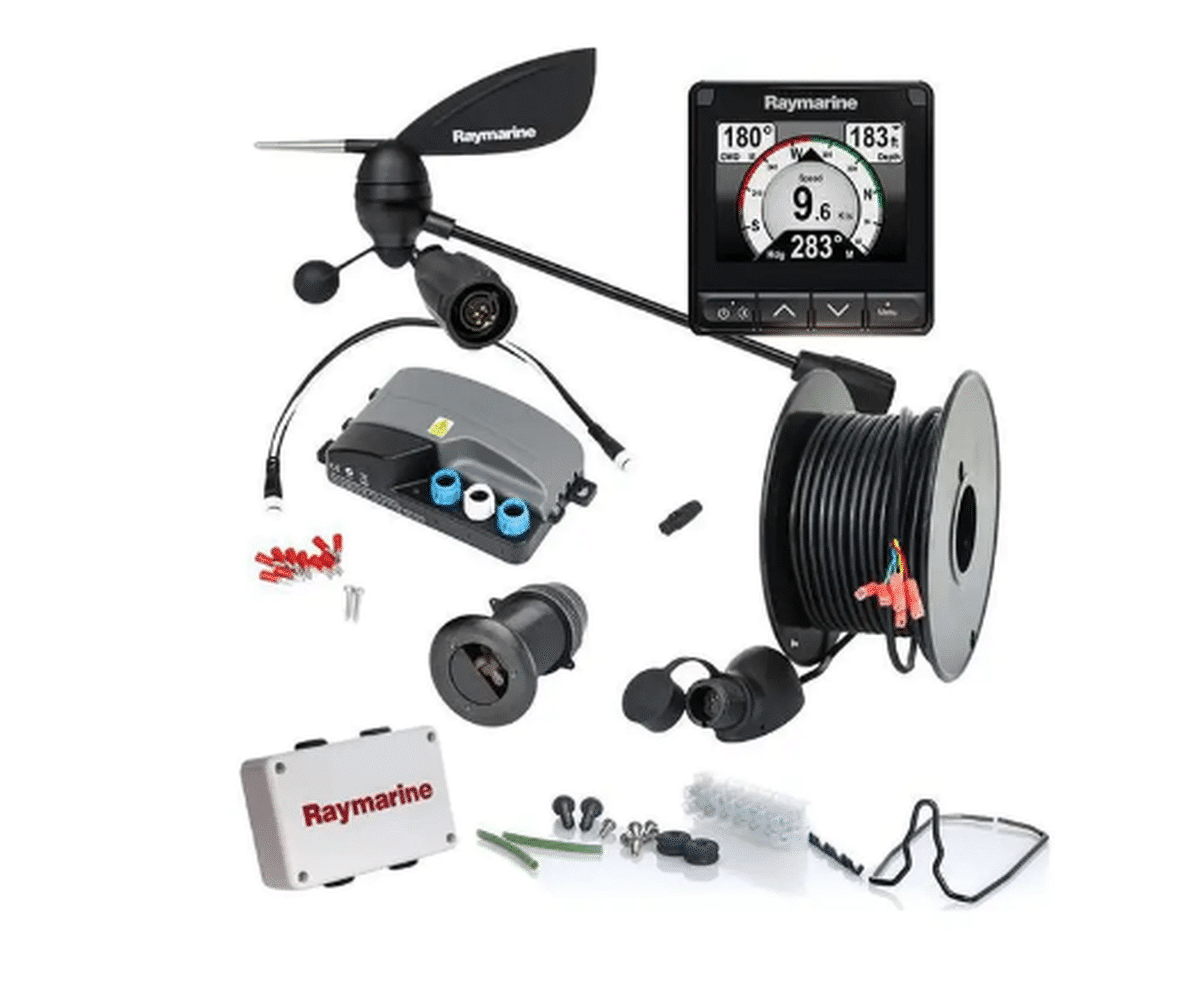

Contenu du pack
- Afficheur : i70s (écran LCD 4,1″).
- Sondes : DST800 tri‑fonction avec câble 6 m.
- Capteur vent : girouette‑anémomètre Raymarine.
- Convertisseur : ITC‑5 (analogique → SeaTalk‑NG).
- Câblage et accessoires : câble réseau 3 m; câble de mât 30 m; connecteur 5 voies; capot de protection; câble SeaTalk‑NG 0,4 m; terminaisons SeaTalk‑NG; câble d’alimentation SeaTalk‑NG.
Avantages clés
- Solution complète « Prêt à naviguer » pour une installation rapide.
- Mesures combinées profondeur, vitesse, température et vent sur un seul écran.
- Intégration facile au réseau SeaTalk‑NG grâce à l’ITC‑5.
- Écran performant pour lecture de jour comme de nuit.
- Sonde DST800 avec valve anti‑retour pour meilleure étanchéité et fiabilité.
Installation et précautions
- Couper l’alimentation avant toute intervention électrique.
- Forage sonde DST800 : perçage Ø 51 mm, respecter angle et emplacement recommandés pour éviter perturbations du loch.
- Positionner la girouette‑anémomètre en sommet de mât, dégagé des perturbations aérodynamiques.
- Respecter schéma de câblage SeaTalk‑NG et polarités; utiliser terminaisons et résistances de bus si nécessaire.
- Tester l’ensemble en eau calme, vérifier unités et réglages d’alarmes avant navigation.
- Protéger le capot de l’afficheur et assurer un scellement étanche autour des câbles et passes‑coque.
