Description

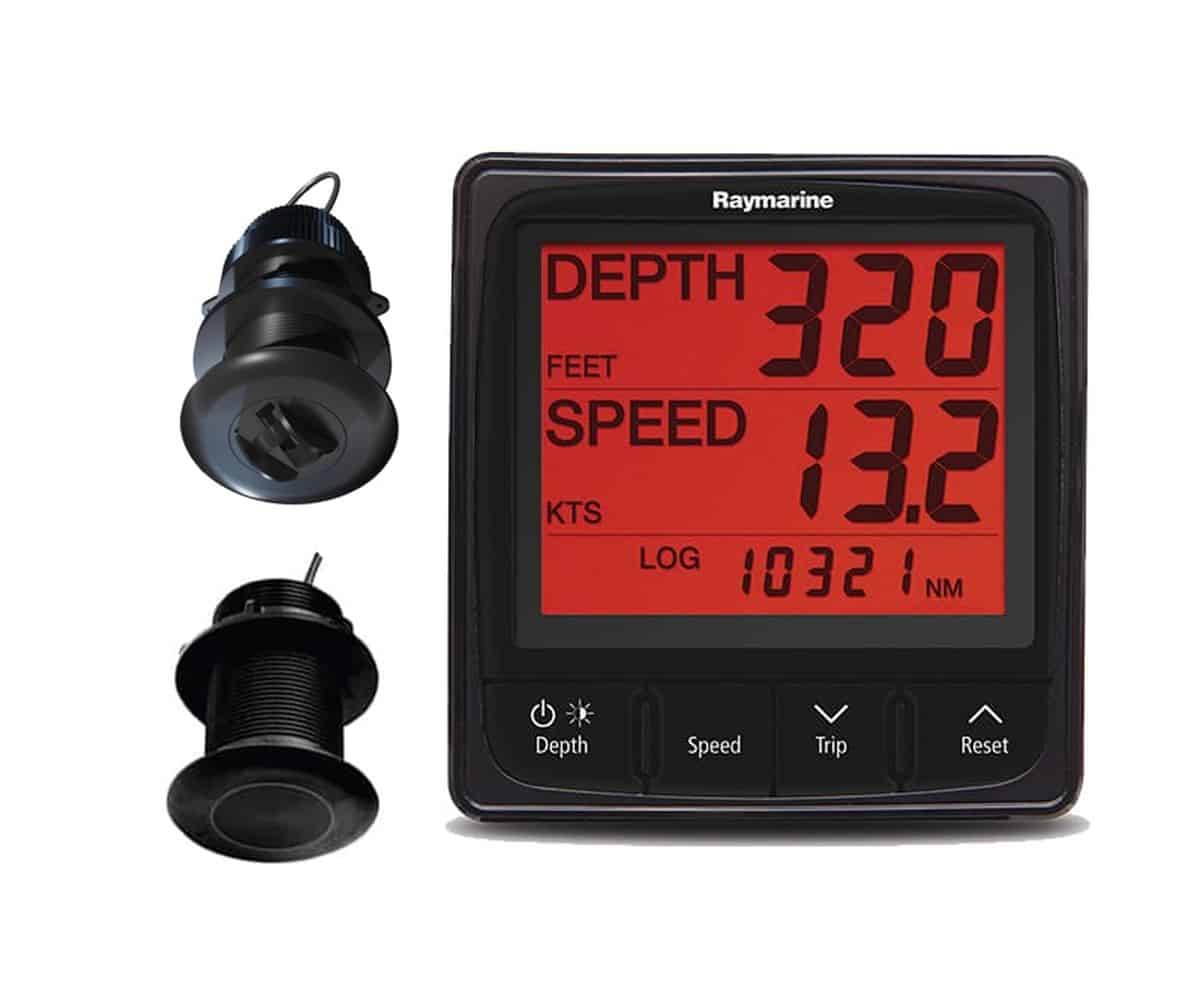

Le Pack Raymarine i50 Tridata avec capteurs loch Gen2 regroupe un afficheur i50 Tridata et des capteurs traversants pour la vitesse, la profondeur et la température. Ainsi, vous centralisez les données essentielles sur un écran à 3 lignes, lisible de jour comme de nuit. De plus, l’ensemble annonce une compatibilité SeaTalk et NMEA2000.

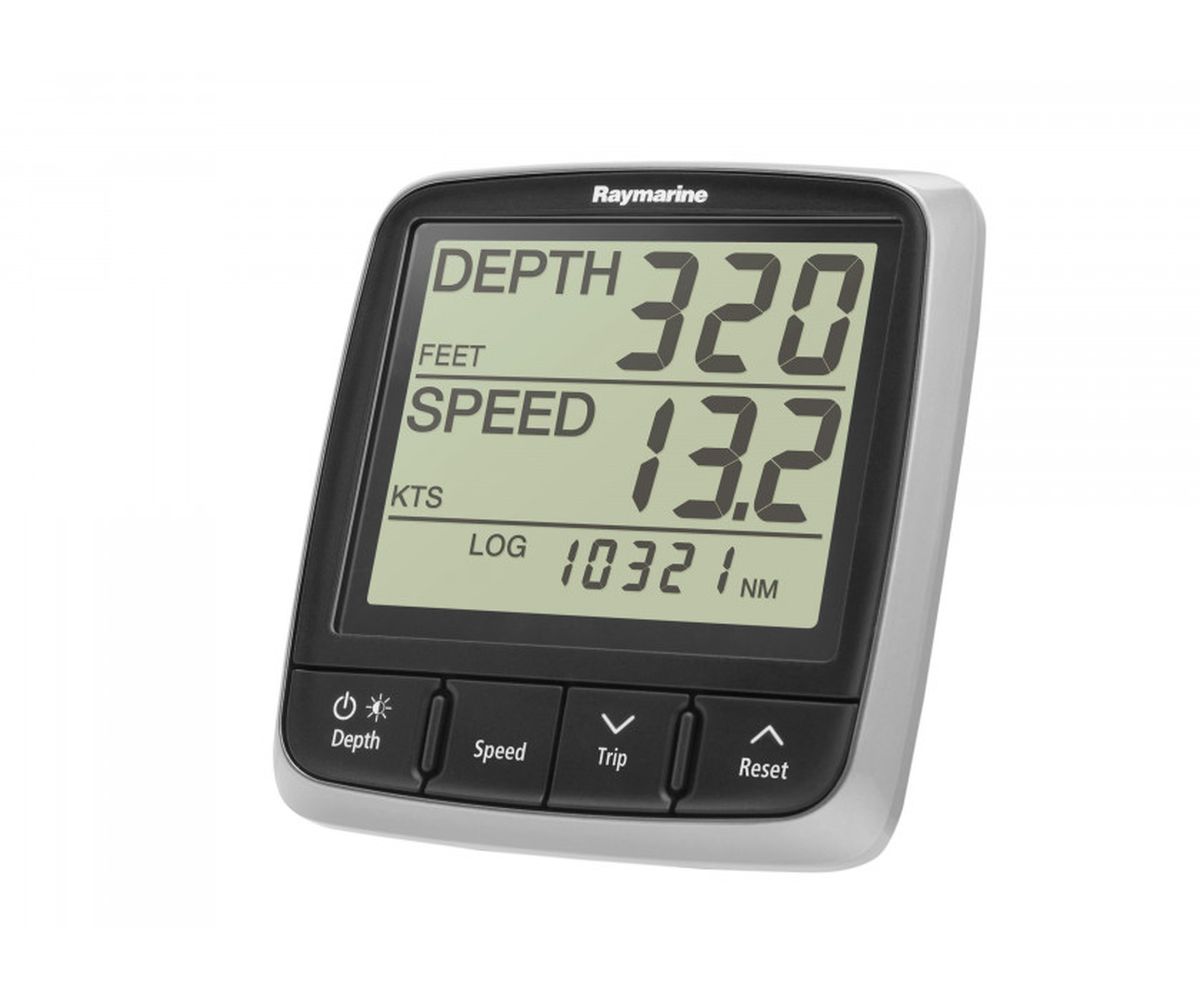

Afficheur i50 Tridata : lecture claire et installation par l’avant
L’afficheur i50 Tridata met en avant de grands chiffres et de grands caractères. Ensuite, le rétro-éclairage rouge facilite la lecture en navigation de nuit. En pratique, le montage par la face avant vise une installation simple. Enfin, l’écran réunit les informations de profondeur et de vitesse, avec loch partiel et totalisateur.
Écran i50 : affichage Tridata sur 3 lignes
Sur l’afficheur, les zones dédiées au sondeur et au loch speedo structurent la lecture. De plus, les commandes à touches restent directes. Par conséquent, l’accès aux données se fait sans écran complexe. Toutefois, la présentation reste centrée sur la profondeur, la vitesse et la température.

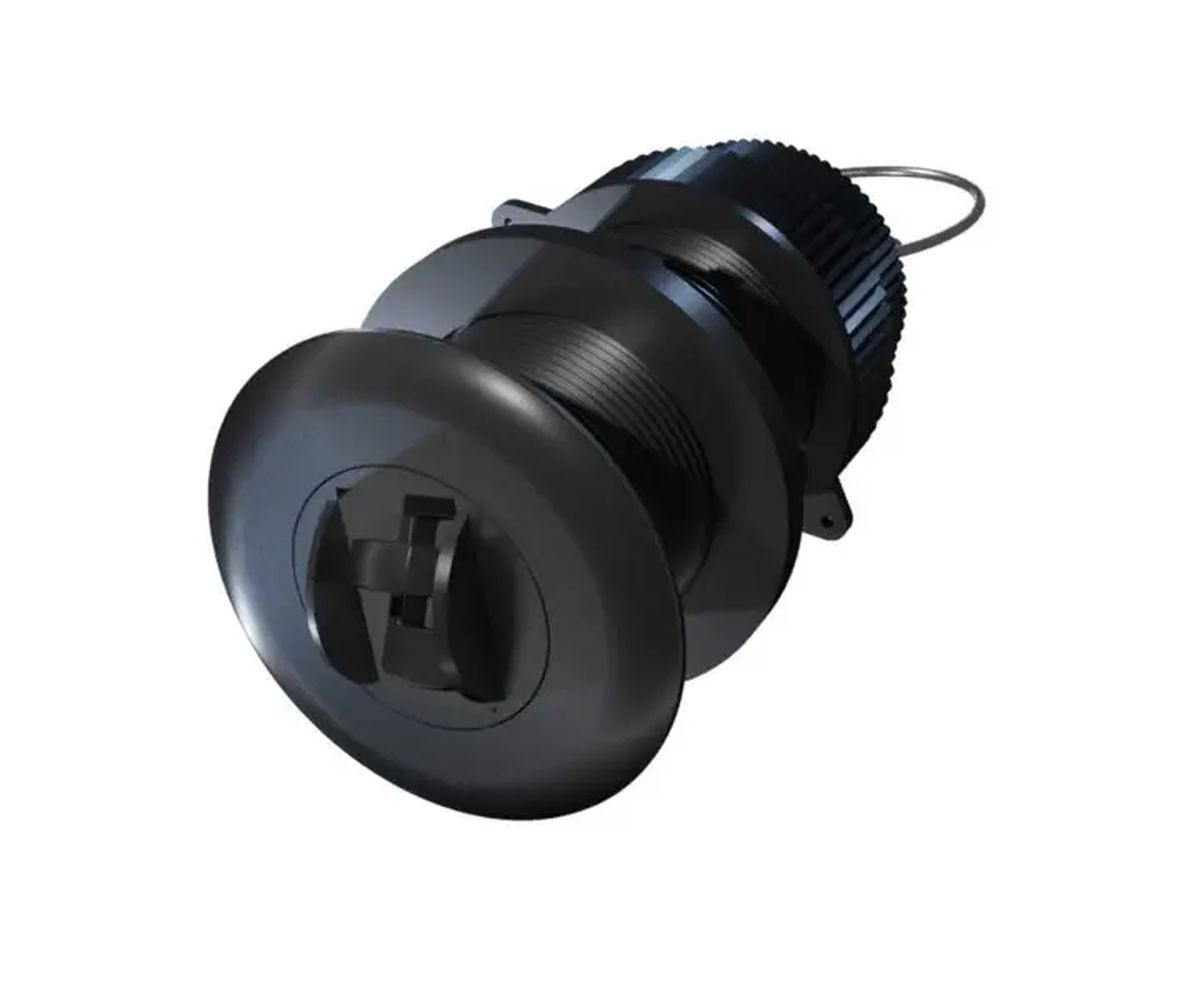

Capteur ST900/P120 : vitesse et température en traversée
Le capteur ST900 – P120 traite un signal numérique dans son boîtier. Ensuite, la roue à aubes Gen2 commence la mesure de vitesse dès 0,3 nœud et annonce une sortie régulière jusqu’à 45 nœuds. De plus, les données sont transmises au format analogique vers des instruments Raymarine i40, i50, ST60 ou via l’interface numérique ITC5. Enfin, le câble fourni mesure 13,7 m et la conception vise une coque en métal ou en fibre de verre.

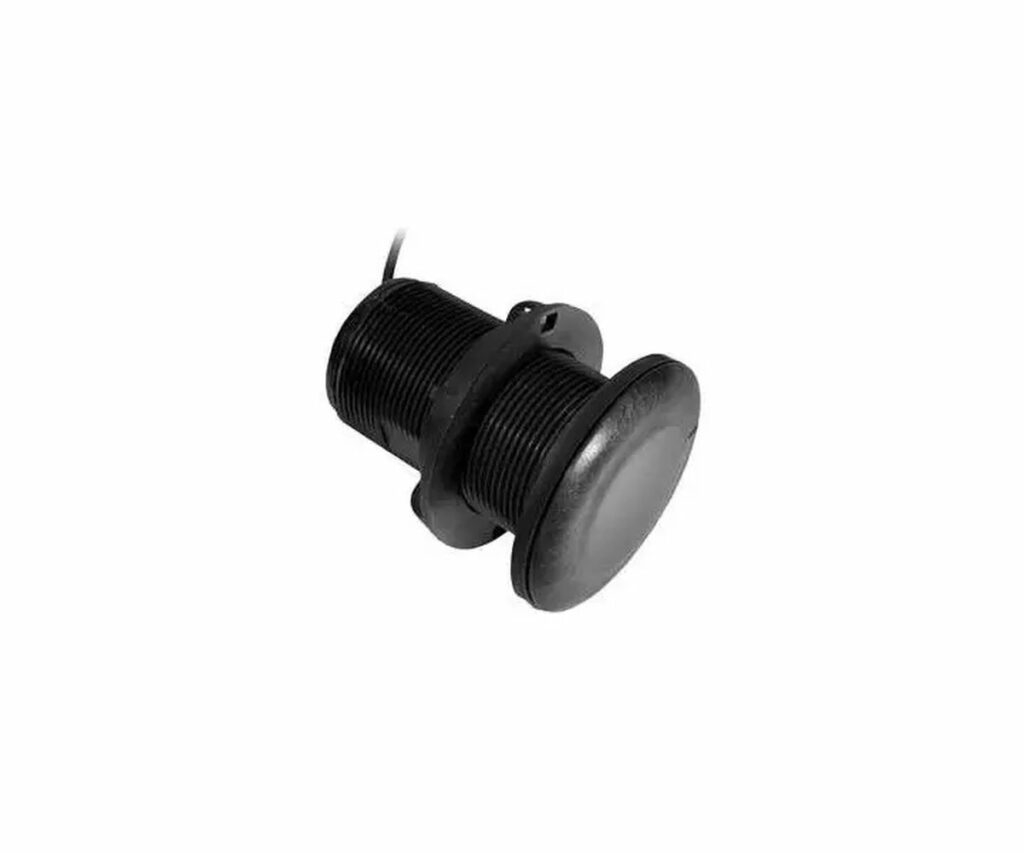

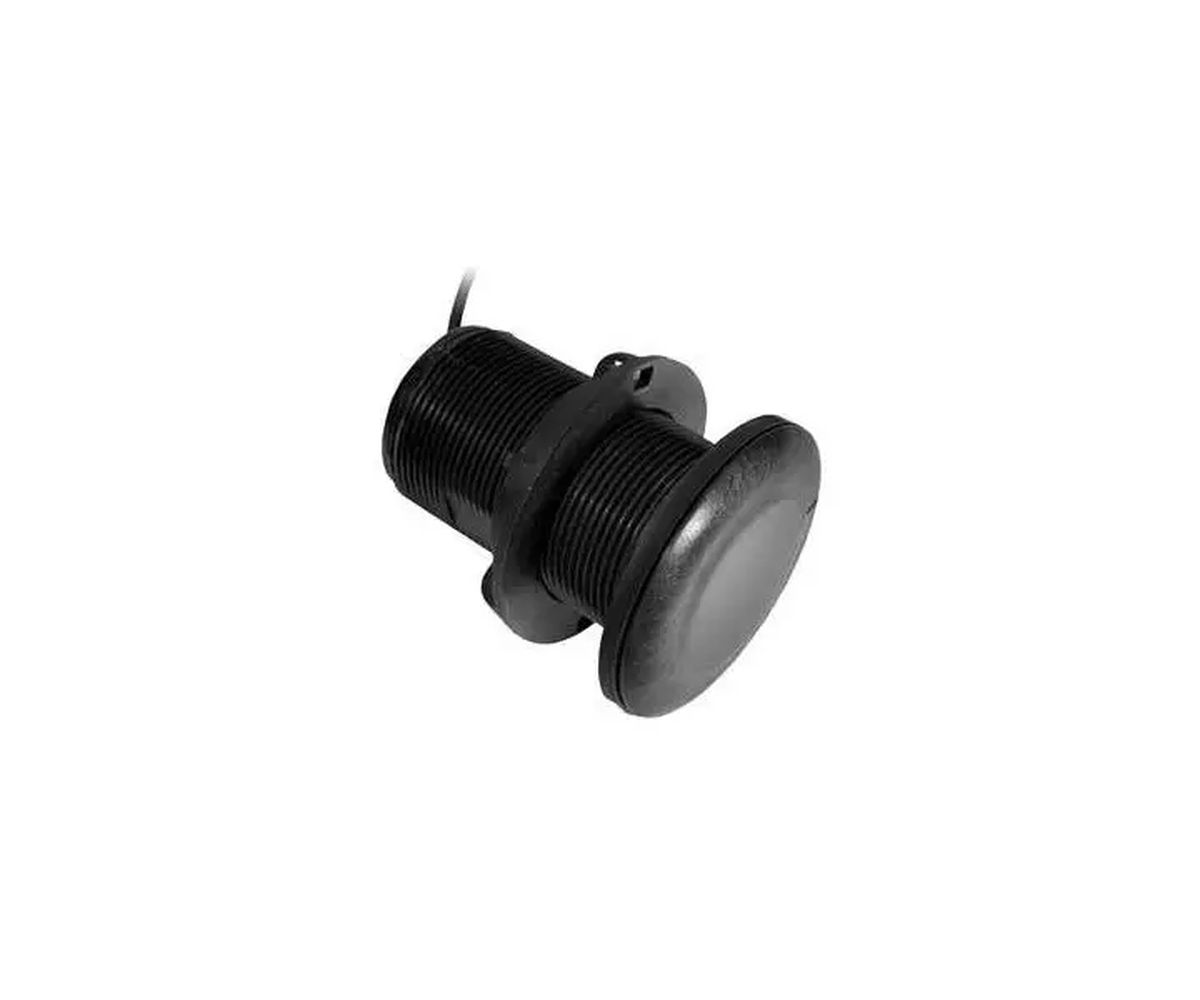

Sonde P19 LP TH : profondeur 200 kHz
La sonde traversante Airmar P19 intègre une mesure de profondeur. De plus, elle fonctionne à 200 kHz et annonce une puissance de 375 W. En pratique, elle accepte une inclinaison de coque de 0° à 7°. Enfin, le câble annoncé mesure 14 m et la sonde vise une coque en fibre de verre ou en métal.
En résumé, ce kit Raymarine i50 Tridata (T70582) associe un afficheur i50 Tridata et deux capteurs traversants : ST900/P120 pour la vitesse et la température, et P19 LP TH pour la profondeur à 200 kHz. Ainsi, l’ensemble vise un affichage loch et sondeur sur 3 lignes, avec grands caractères et rétro-éclairage rouge. De plus, la connectique annoncée couvre SeaTalk, SeaTalkng et NMEA2000, selon les données du pack. Enfin, la longueur de câble indiquée atteint 13,7 m pour le ST900/P120 et 14 m pour la P19.
- UGS : T70582
- Poids : 10 kg
- Compatibilité annoncée : SeaTalk, NMEA2000
- Afficheur i50 Tridata – Dimensions : 110 mm x 115 mm
- Afficheur i50 Tridata – Connexions : 2x SeaTalk, NMEA2000, connexions sondes
- Afficheur i50 Tridata – Étanchéité : IPx6
- Afficheur i50 Tridata – Température de stockage : -30 °C à +70 °C
- Afficheur i50 Tridata – Température de fonctionnement : -20 °C à +55 °C
- Afficheur i50 Tridata – Courant (typique / max.) : 45–65 mA (écran uniquement) / 200 mA max (capteur connecté)
- Afficheur i50 Tridata – Tension d’alimentation nominale : 10 V CC à 16 V CC
- Afficheur i50 Tridata – Consommation électrique (typique / max.) : < 1 W typ. (écran uniquement), 2,4 W max (capteur connecté)
- ST900/P120 – Taille du trou : 51 mm
- ST900/P120 – Type de montage : Traversant à profil bas (5 mm)
- ST900/P120 – Gamme de vitesse : 0,3 à 45 nœuds
- ST900/P120 – Plage de températures : -10° à 40 °C
- ST900/P120 – Longueur de câble : 13,7 m
- P19 LP TH – Inclinaison de la coque : 0° à 7°
- P19 LP TH – Puissance : 375 W
- P19 LP TH – Fréquence : 200 kHz
- P19 LP TH – Boîtier : Plastique
- P19 LP TH – Poids : 0,5 kg
- P19 LP TH – Fenêtre acoustique : Uréthane
- P19 LP TH – Diamètre du trou : 51 mm
- P19 LP TH – Matériaux de coque : Fibre de verre ou métal
- P19 LP TH – Longueur de câble : 14 m
Variantes du produit
- Aucune variante disponible pour ce modèle.
Accessoires compatibles
Pas de données.
Conseils d’installation et d’utilisation
- Avant montage, vérifiez le diamètre de perçage requis (51 mm) et l’accès sous le pont.
- Ensuite, prévoyez un cheminement de câble adapté aux longueurs annoncées (13,7 m et 14 m).
- De plus, contrôlez l’étanchéité du montage traversant selon les règles de la coque.
- Enfin, testez l’affichage en conditions calmes avant une sortie longue, puis ajustez l’organisation des données affichées.
Que contient le pack Raymarine i50 Tridata T70582 ?
Le pack inclut un afficheur i50 Tridata, un capteur ST900/P120 traversant avec câble de 13,7 m, et une sonde P19 LP TH profondeur avec câble de 14 m. De plus, il comprend un adaptateur de câble ST1 en 3-PIN. Ainsi, l’ensemble regroupe les éléments listés dans l’onglet « Dans la boîte ».
Avec quels réseaux l’ensemble est-il annoncé compatible ?
Le pack est annoncé compatible avec SeaTalk et NMEA2000. En outre, l’afficheur i50 mentionne des interfaces SeaTalk et SeaTalkng, ainsi qu’une compatibilité NMEA 2000. Par conséquent, la connexion dépend des interfaces utilisées à bord.
Sur quels types de coque les capteurs traversants sont-ils prévus ?
Le ST900/P120 est présenté comme compatible avec des coques en métal et en fibre de verre. De plus, la P19 LP TH est donnée pour une coque en fibre de verre ou en métal, avec une inclinaison de 0° à 7°. Ainsi, les deux capteurs ciblent les matériaux indiqués dans les caractéristiques.
- Afficheur i50 Tridata
- ST900/P120 S/T traversante (câble 13,7 m)
- Sonde P19 LP TH profondeur (câble 14 m)
- ST1 adaptateur câble 3-PIN
