Description

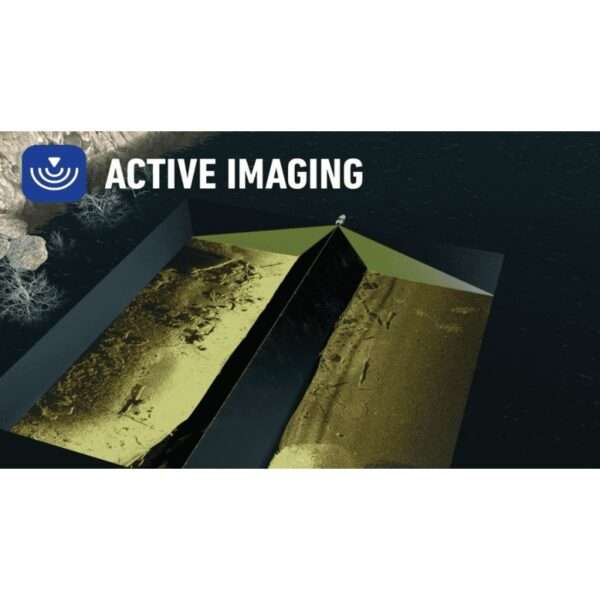

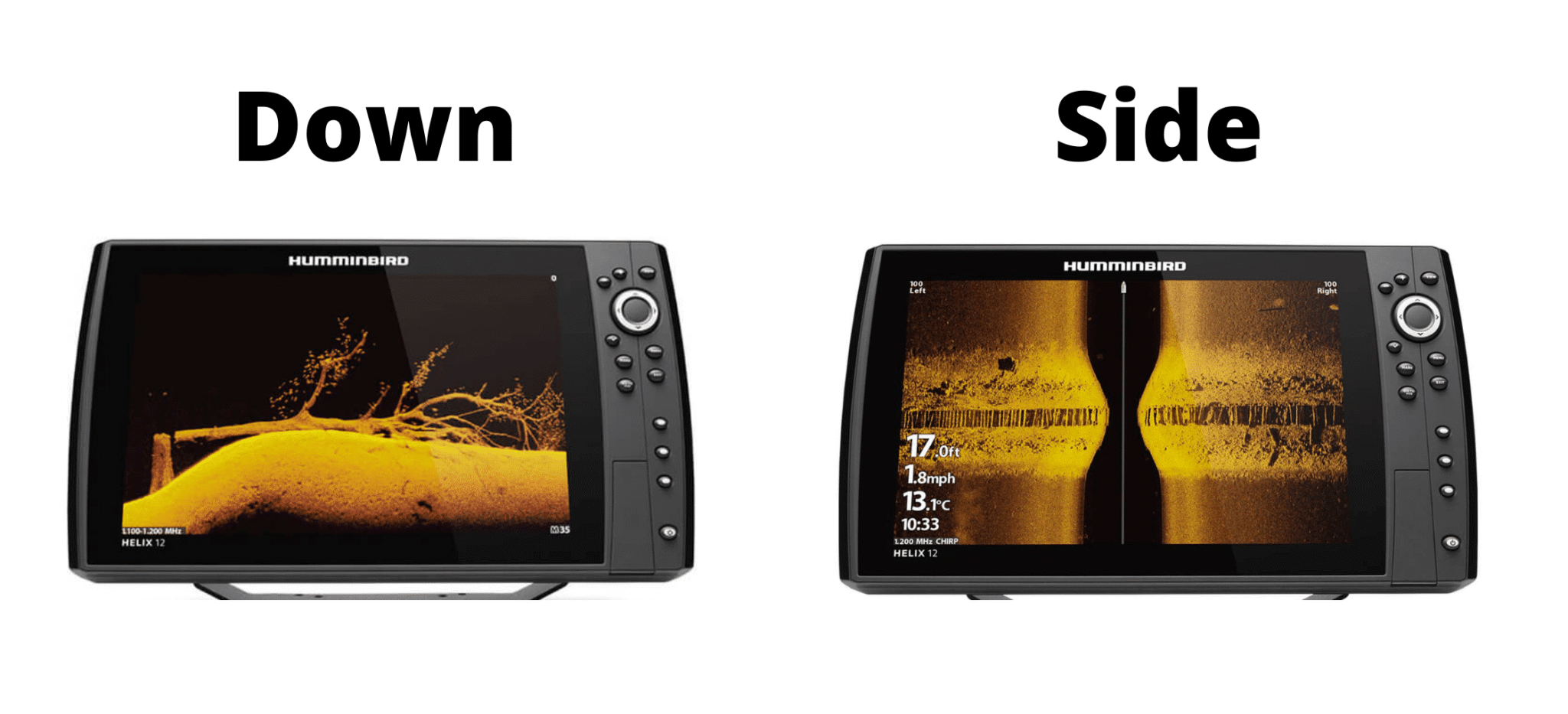

Imagerie détaillée SideScan et DownScan
Grâce aux hautes fréquences 455 et 800 kHz, la sonde Active Imaging 2-en-1 délivre des images précises des structures. Ainsi, il devient plus simple d’identifier les cassures, obstacles et zones de tenue de poissons. En outre, la portée verticale atteint environ 91 m en DownScan. La portée latérale va jusqu’à 91 m de chaque côté à 455 kHz, ce qui permet d’explorer rapidement de larges zones autour du bateau.
Une sonde d’imagerie dédiée et rapide
La sonde Active Imaging utilise un polymère optimisé pour limiter les pertes de signal. Ainsi, les éléments séparés d’émission et de réception améliorent la vitesse de ping et la finesse d’affichage, notamment lors de la lecture des structures. Par ailleurs, elle se concentre sur l’imagerie SideScan et DownScan. Pour obtenir une vue CHIRP 2D, il suffit d’ajouter une seconde sonde dédiée sur le même afficheur ou sur un module sondeur.
Compatibilité et installation sur tableau arrière
La sonde Active Imaging 2-en-1 se monte facilement sur le tableau arrière ou sur un jackplate. En effet, l’étrier fourni permet d’ajuster l’angle et la hauteur pour optimiser le contact avec l’eau. De plus, le câble de 7,6 m atteint sans difficulté l’afficheur ou le module sondeur. La sonde est compatible avec les séries Lowrance HDS LIVE, HDS Carbon, Elite Ti2, Elite FS et les gammes Simrad NSSevo3/3S et GO, sous réserve de disposer du bon port ou module.

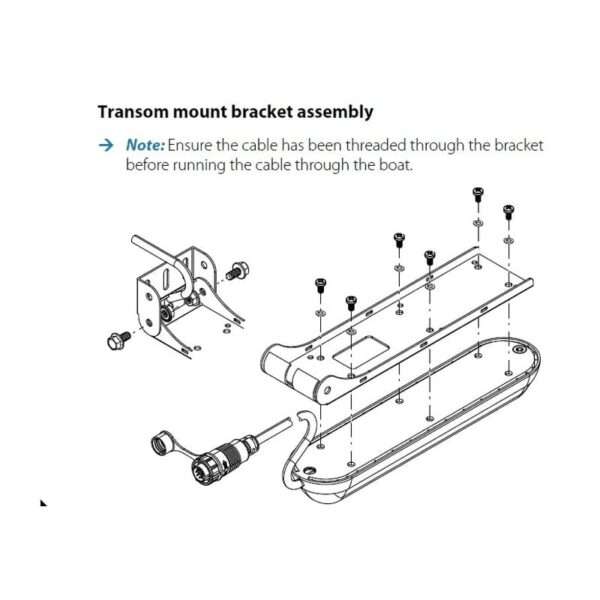

Un support complet pour le montage
Le kit de montage inclut l’étrier, la plaque de fixation et la visserie. Ainsi, il couvre l’ensemble des besoins pour installer la sonde sur une coque en fibre ou un jackplate. Ensuite, l’utilisateur peut ajuster l’inclinaison pour limiter les décrochages à vitesse de croisière. Enfin, le manuel d’installation détaille les perçages, le passage du câble et les différentes options disponibles pour s’adapter à chaque bateau.
Caractéristiques essentielles
Ce tableau récapitule les principales caractéristiques techniques de la sonde Active Imaging 2-en-1 Lowrance. Ainsi, il devient plus simple de vérifier la compatibilité avec votre installation actuelle et de comparer ce modèle avec d’autres sondes d’imagerie.
| Marque | Lowrance / Navico |
|---|---|
| Référence | 000-14490-001 |
| Type de sonde | Sonde imagerie 2-en-1 tableau arrière (SideScan & DownScan) |
| Technologies prises en charge | SideScan, DownScan Imaging |
| Fréquences | 455 kHz et 800 kHz |
| Profondeur max DownScan | Environ 91 m (300 ft) |
| Portée latérale SideScan | Jusqu’à 91 m de chaque côté à 455 kHz, 46 m à 800 kHz |
| Vitesse de fonctionnement recommandée | Jusqu’à environ 9 nœuds en imagerie pour un résultat optimal |
| Longueur de câble | 7,6 m (25 ft) |
| Connecteur | 9 broches noir (xSonic) |
| Options de montage | Tableau arrière, jupe ou jackplate avec étrier fourni |
| Compatibilité affichage (exemples) | Lowrance HDS LIVE, HDS Carbon, Elite Ti2, Elite FS ; Simrad NSSevo3/3S et GO |
| Fonctions supplémentaires | Imagerie de structure SideScan, vue verticale DownScan et mesure de température |
Accessoires compatibles
La sonde Active Imaging 2-en-1 est conçue pour fonctionner avec plusieurs gammes d’afficheurs Lowrance et Simrad. Ainsi, vous pouvez l’ajouter à un équipement existant pour améliorer l’imagerie de structure sans changer toute l’électronique du bord.
- Combinés Lowrance HDS LIVE (7, 9, 12, 16 pouces)
- Lowrance HDS Carbon, pour les installations plus anciennes encore en service
- Combinés Lowrance Elite Ti2 et Elite FS de milieu de gamme
- Écrans Simrad NSSevo3 et NSSevo3S pour les bateaux de croisière et de pêche
- Séries Simrad GO (GO7, GO9, GO12), selon la configuration et le câblage disponibles
En complément, il est possible d’associer une sonde CHIRP 2D distincte. Ainsi, la sonde Active Imaging reste dédiée à l’imagerie SideScan et DownScan, tandis que la seconde sonde assure la lecture du fond en mode traditionnel.
Conseils d’utilisation
Pour tirer pleinement parti de la sonde Active Imaging 2-en-1, il est utile de soigner l’installation et les réglages. Les conseils ci-dessous résument les bonnes pratiques à appliquer au quotidien.
- Choisissez une zone de tableau arrière avec un flux d’eau régulier ; ainsi, vous limitez les turbulences et les bulles devant la sonde.
- Ajustez la hauteur et l’angle de l’étrier pour que l’élément soit bien immergé en navigation, sans dépasser inutilement sous la coque.
- Commencez vos réglages d’imagerie à basse vitesse ; ensuite, adaptez la portée latérale et la sensibilité en fonction du type de fond.
- Vérifiez régulièrement l’état du câble et des fixations ; cela permet d’éviter un arrachement en cas de choc ou de talonnage.
- Enfin, consultez le manuel d’installation dès que vous modifiez la position de la sonde ou le type d’afficheur utilisé.
Questions fréquentes
À quoi sert la sonde Active Imaging 2-en-1 ?
La sonde Active Imaging 2-en-1 est destinée à l’imagerie de structure. Elle fournit des vues SideScan et DownScan détaillées pour repérer les cassures, obstacles, herbiers et zones de tenue de poissons. Ainsi, elle complète efficacement une sonde CHIRP 2D classique.
Puis-je utiliser cette sonde sans sonde CHIRP 2D séparée ?
Oui, la sonde Active Imaging fonctionne seule pour l’imagerie. Cependant, elle ne remplace pas totalement une sonde CHIRP 2D pour la lecture du fond en navigation rapide. C’est pourquoi de nombreux utilisateurs conservent une seconde sonde dédiée au faisceau traditionnel.
Avec quels combinés l’Active Imaging 2-en-1 est-elle compatible ?
La sonde est annoncée compatible avec les séries Lowrance HDS LIVE, HDS Carbon, Elite Ti2, Elite FS et avec plusieurs gammes Simrad comme NSSevo3/3S et GO. Avant l’installation, il est toutefois recommandé de vérifier le type de connecteur présent sur l’afficheur ou le module sondeur.
La sonde peut-elle être montée sur un jackplate ?
Oui, la sonde Active Imaging 2-en-1 peut être fixée sur un jackplate à l’aide de l’étrier et de la visserie fournis. Dans ce cas, il est important de s’assurer que le faisceau n’est pas masqué par la coque et que la sonde reste correctement immergée à vitesse de croisière.
Quelle est la vitesse idéale pour obtenir une bonne image ?
Les meilleures images sont obtenues à basse ou moyenne vitesse, lorsque la sonde reste bien dans l’eau. En pratique, il est conseillé de réaliser les recherches de structure en dessous d’une dizaine de nœuds, puis d’augmenter la vitesse uniquement pour les déplacements.
Documents à télécharger
Pour préparer l’installation ou vérifier un détail technique, il est utile de consulter la documentation constructeur. Le manuel ci-dessous résume les consignes officielles de montage et de câblage.
Manuel d’installation – sondes Active Imaging (Navico / Lowrance)
Dans la boîte
Au déballage, le contenu du pack permet de monter directement la sonde sur la plupart des coques. La liste ci-dessous récapitule les éléments fournis par le fabricant.
- Sonde Active Imaging 2-en-1 avec câble et connecteur 9 broches xSonic
- Étrier de montage sur tableau arrière ou jackplate
- Plaque de fixation pour l’étrier
- Kit de visserie et rondelles pour la pose sur coque en fibre
- Attaches de câble pour sécuriser le passage le long du tableau arrière
- Documentation et manuel d’installation constructeur
