Airmar M422-HL Sonde CHIRP 1,5 kW à coller

Caractéristiques techniques de la sonde Airmar M422-HL

Variantes de connectique

La sonde Airmar M422-HL 1,5 kW est proposée avec plusieurs types de prises afin de s’adapter à différents sondeurs CHIRP. Le corps de sonde reste identique, seule la connectique change.

• Prise Furuno 10 broches.
• Prise Garmin 6 broches.
• Prise Garmin 8 broches.
• Prise Humminbird SOLIX / ONIX / APEX.
• Prise Navico 7 broches bleue.
• Prise Navico Xsonic 9 broches.
• Prise Raymarine DSM / CPxxx.
• Prise Raymarine séries a, c, es.
• Version Mix and Match avec câble adaptateur CHIRP dédié. :contentReference[oaicite:6]{index=6}

Le choix de la variante doit se faire en fonction du sondeur ou combiné CHIRP installé à bord.

Appareils et accessoires compatibles

La sonde Airmar M422 1,5 kW CHIRP fonctionne avec de nombreux sondeurs et combinés CHIRP 1,5 kW via les prises ou câbles adaptateurs appropriés.

• Sondeurs CHIRP 1,5 kW Furuno compatibles avec la prise 10 broches adaptée.
• Combinés GPS/sondeurs CHIRP Garmin utilisant les prises 6 ou 8 broches.
• Sondeurs et combinés Lowrance / Simrad / B&G utilisant les prises Navico 7 broches ou Xsonic. :contentReference[oaicite:7]{index=7}
• Afficheurs sondeur Raymarine DSM / CPxxx ou séries a, c, es compatibles avec la puissance 1,5 kW.
• Sondeurs Humminbird CHIRP des gammes SOLIX, ONIX et APEX avec prise dédiée.
• Câbles adaptateurs CHIRP Mix and Match pour raccorder la sonde M422 à différents sondeurs.

Pour choisir l’appareil compatible, il faut vérifier la puissance d’entrée du sondeur, la prise utilisée et la compatibilité CHIRP basse/haute fréquence.

Conseils d’utilisation et de montage

• Choisir une zone de coque en stratifié massif, sans âme en mousse ou en balsa, afin de garantir une bonne transmission acoustique. :contentReference[oaicite:8]{index=8}
• Éviter les zones turbulentes : ne pas coller la sonde derrière une prise d’eau, un passe-coque ou une quille marquée.
• Respecter la plage d’inclinaison maximale de 22° et régler soigneusement le logement pour que le faisceau pointe vers le bas.
• Remplir le logement avec un liquide antigel non toxique recommandé et vérifier régulièrement le niveau de liquide.
• Tester la position avec la méthode préconisée par Airmar avant collage définitif pour valider la qualité de l’écho. :contentReference[oaicite:9]{index=9}
• Adapter les réglages du sondeur (gain, palette, filtres) en fonction de la profondeur et de la fréquence utilisée.

FAQ – Sonde Airmar M422 1,5 kW

La sonde Airmar M422 peut-elle être installée sur toutes les coques ?

Non. La sonde M422 est prévue pour les coques en fibre de verre avec stratifié massif. Elle ne doit pas être posée au-dessus d’une âme en mousse ou en balsa, car ces matériaux atténuent fortement le signal acoustique. :contentReference[oaicite:10]{index=10}

Quelle profondeur maximale peut-on atteindre avec cette sonde ?

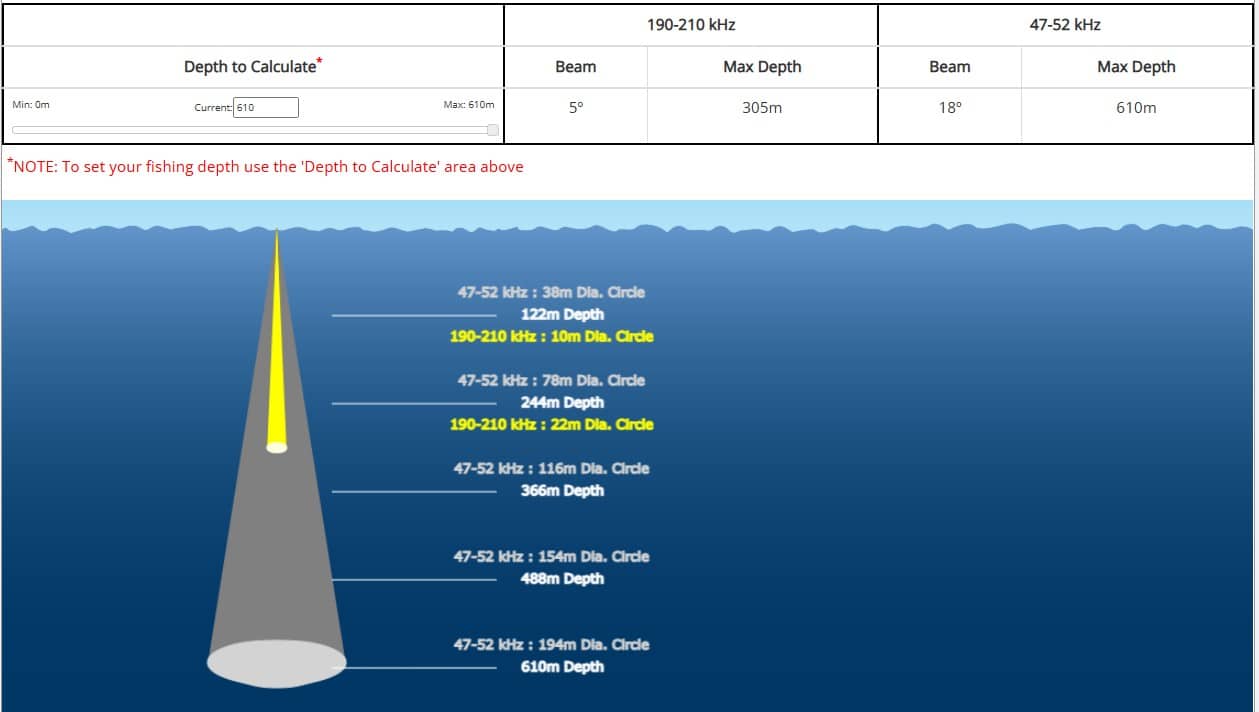

En basse fréquence 47–52 kHz, la sonde Airmar M422 peut descendre jusqu’à environ 610 m de profondeur, selon les conditions de mer et les performances du sondeur. En haute fréquence 190–210 kHz, la portée est plus limitée, mais la précision sous la coque est meilleure. :contentReference[oaicite:11]{index=11}

La sonde M422 mesure-t-elle uniquement la profondeur ?

Oui. Ce modèle est une sonde de profondeur CHIRP. Elle n’intègre pas de capteur de température ni de loch, ce qui simplifie le montage et limite le nombre de paramètres à configurer.

Faut-il percer la coque pour installer la sonde Airmar M422 ?

Non. La sonde M422 se colle à l’intérieur de la coque dans un logement plastique rempli de liquide antigel. Il n’y a pas de perçage de la carène sous la ligne de flottaison, ce qui est appréciable sur les bateaux remorqués ou sur les coques déjà équipées. :contentReference[oaicite:12]{index=12}

La sonde Airmar M422 est-elle compatible avec mon sondeur CHIRP ?

La compatibilité dépend de la puissance supportée par le sondeur (1,5 kW) et du type de prise ou de câble adaptateur disponible. Il faut vérifier la documentation de l’appareil et choisir la variante de prise ou le câble Mix and Match correspondant.

Documents à télécharger

Guide du propriétaire et manuel d’installation Airmar M422-HL (PDF)

Contenu du pack

• Sonde Airmar M422-HL CHIRP 1,5 kW.
• Logement plastique à coller dans la coque, avec système de réglage d’angle.
• Câble d’environ 9 m avec prise ou extrémité adaptée à la variante choisie.
• Éventuel kit de visserie et joints fournis par le fabricant.
• Guide du propriétaire et instructions d’installation (en version papier ou PDF selon les cas).
