Description
La sonde Airmar SS164 est une sonde traversante affleurante en inox, bi-fréquence 50/200 kHz, avec une puissance de 1 kW. Elle mesure la profondeur et la température. Elle est proposée en Tilt 0°, 12° ou 20° selon l’angle de coque.
Format traversant affleurant (inox)
Le boîtier inox est encastré et dépasse de moins de 6,35 mm sous la coque. Ainsi, le montage reste discret sous la carène.
Lors de l’installation, orientez la flèche sur le haut de la sonde vers la quille ou l’axe longitudinal de la coque.
Angles Tilt disponibles
La SS164 existe en trois inclinaisons internes. Ensuite, le choix du Tilt dépend de l’angle de coque : 0° (0° à 7°), 12° (8° à 16°) ou 20° (16° à 24°).
Par ailleurs, ce transducteur SS164 utilise un connecteur générique Airmar 9PINF et nécessite un câble adaptateur selon la marque du sondeur. Une version bronze B164 est aussi disponible.
- Puissance : 1 kW
- Fréquences : 50/200 kHz (bi-fréquence)
- Fonctions : profondeur, température
- Angles Tilt : 0° / 12° / 20°
- Angle de coque recommandé : Tilt 0° (0° à 7°) ; Tilt 12° (8° à 16°) ; Tilt 20° (16° à 24°)
- Profondeur maximale (donnée) : 50 kHz (529 m) ; 200 kHz (235 m)

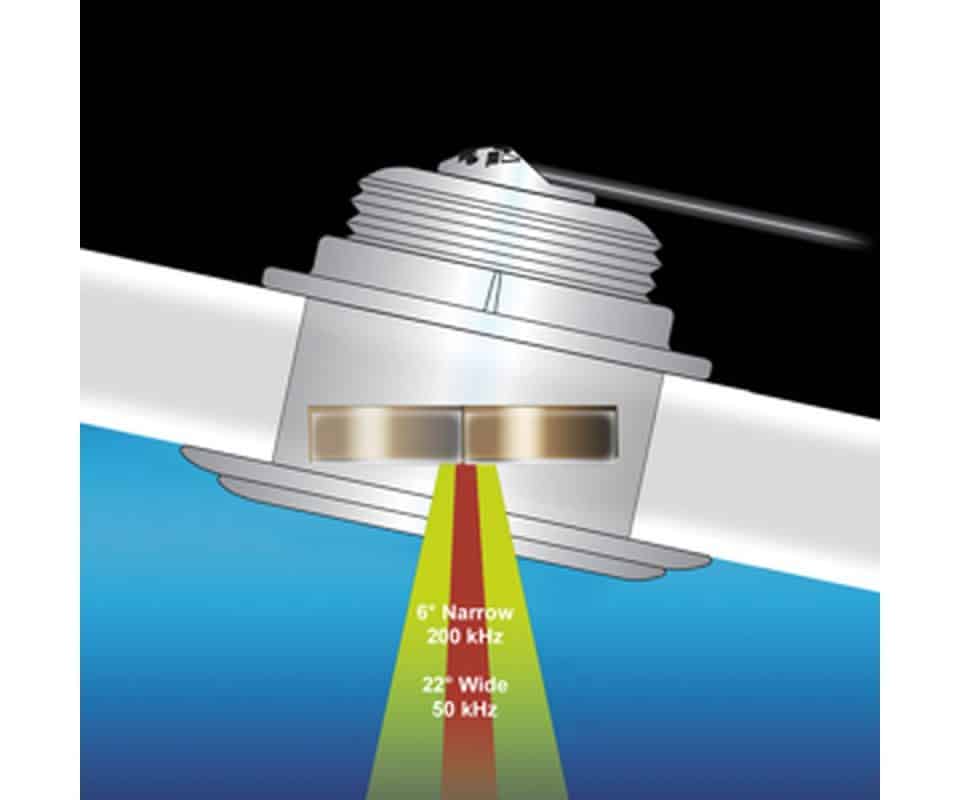

- Largeur de faisceau (donnée) : 50 kHz (22° variable) ; 200 kHz (6° constante)
- Connecteur : générique Airmar 9PINF
- Longueur de câble : 2 m
- Matériau : inox (SS164)
- Poids : 2,7 kg
- Montage : traversant
- Profil sous coque : saillie inférieure à 6,35 mm
Variantes du produit
- Déclinaisons : Tilt : 0° ; 12° ; 20°
- Variante de gamme : Sonde Airmar B164 1 kW 50/200 kHz traversante bronze
Accessoires compatibles
Conseils d’installation et d’utilisation
- Ainsi, vérifiez l’angle de coque avant de choisir le Tilt 0°, 12° ou 20°.
- Ensuite, orientez la flèche de la sonde vers la quille ou l’axe longitudinal de la coque.
- Par ailleurs, confirmez le type de connecteur (Airmar 9PINF) avant de sélectionner un câble adaptateur.
- Enfin, contrôlez l’étanchéité du passe-coque après la pose.
La SS164 mesure-t-elle la température ?
Oui. Cette sonde fournit la mesure de profondeur et la température.
Quel Tilt choisir pour la coque : 0°, 12° ou 20° ?
Le Tilt 0° est prévu pour un angle de coque de 0° à 7°. Ensuite, le Tilt 12° correspond à 8° à 16°, et le Tilt 20° à 16° à 24°.
La sonde est-elle compatible avec toutes les marques de sondeurs ?
Elle est indiquée compatible avec les appareils de toutes les marques. En pratique, un câble adaptateur est nécessaire selon l’équipement, car la terminaison est un connecteur générique Airmar 9PINF.
Existe-t-il une version bronze équivalente ?
Oui. Une version bronze est indiquée : B164.
