Description

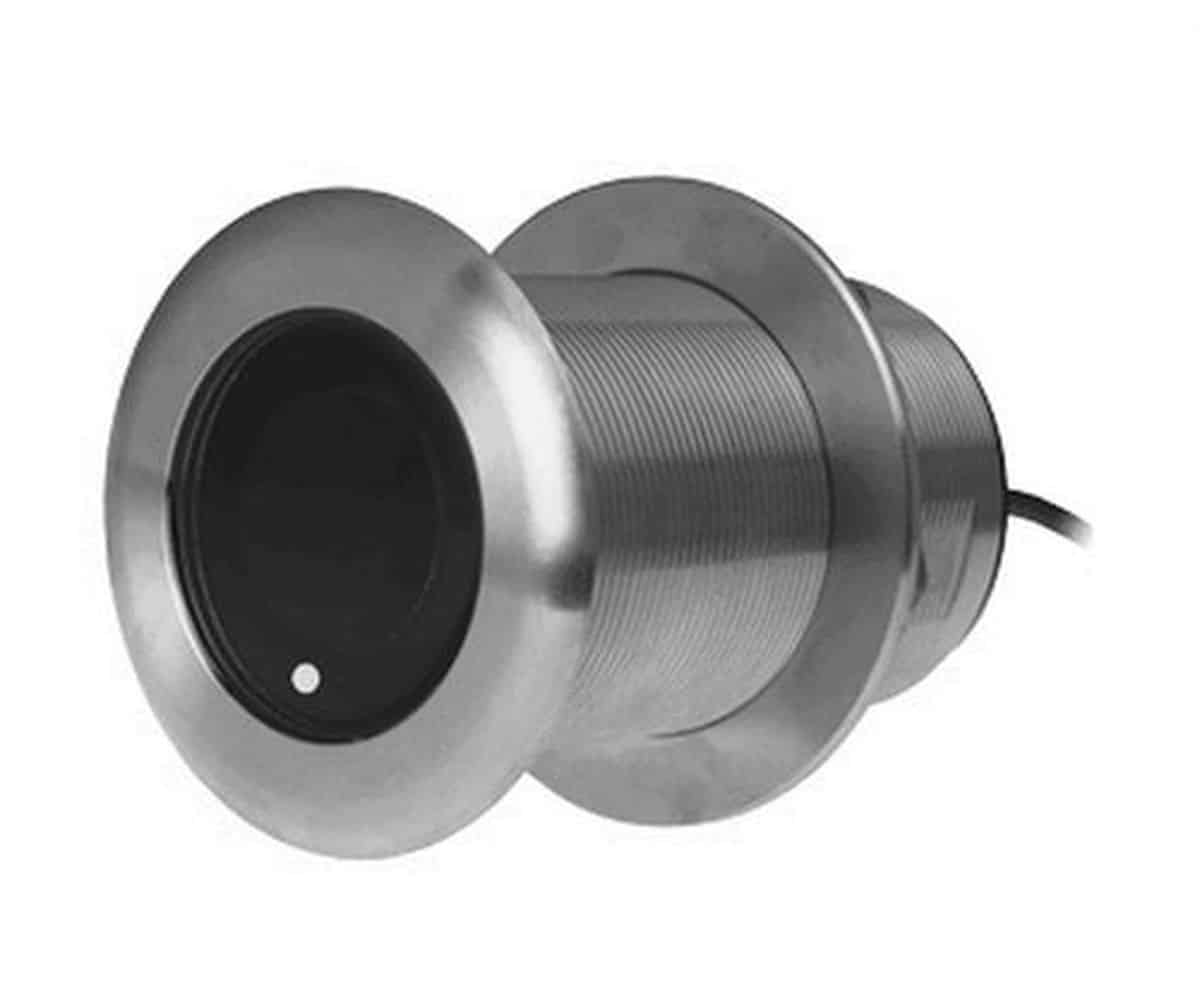

La sonde Airmar SS75 est une sonde traversante affleurante CHIRP de 600 W en inox. Ainsi, elle mesure la profondeur et la température. De plus, elle existe en bandes de fréquence Medium ou High, selon l’option choisie. Enfin, le choix du tilt 0°, 12° ou 20° s’adapte à l’angle de coque.
Choix du tilt selon l’angle de coque
Ainsi, sélectionnez l’inclinaison 0° pour une coque de 0° à 7°. Ensuite, choisissez 12° pour une coque de 8° à 16°. Enfin, optez pour 20° lorsque l’angle de coque est compris entre 16° et 24°.

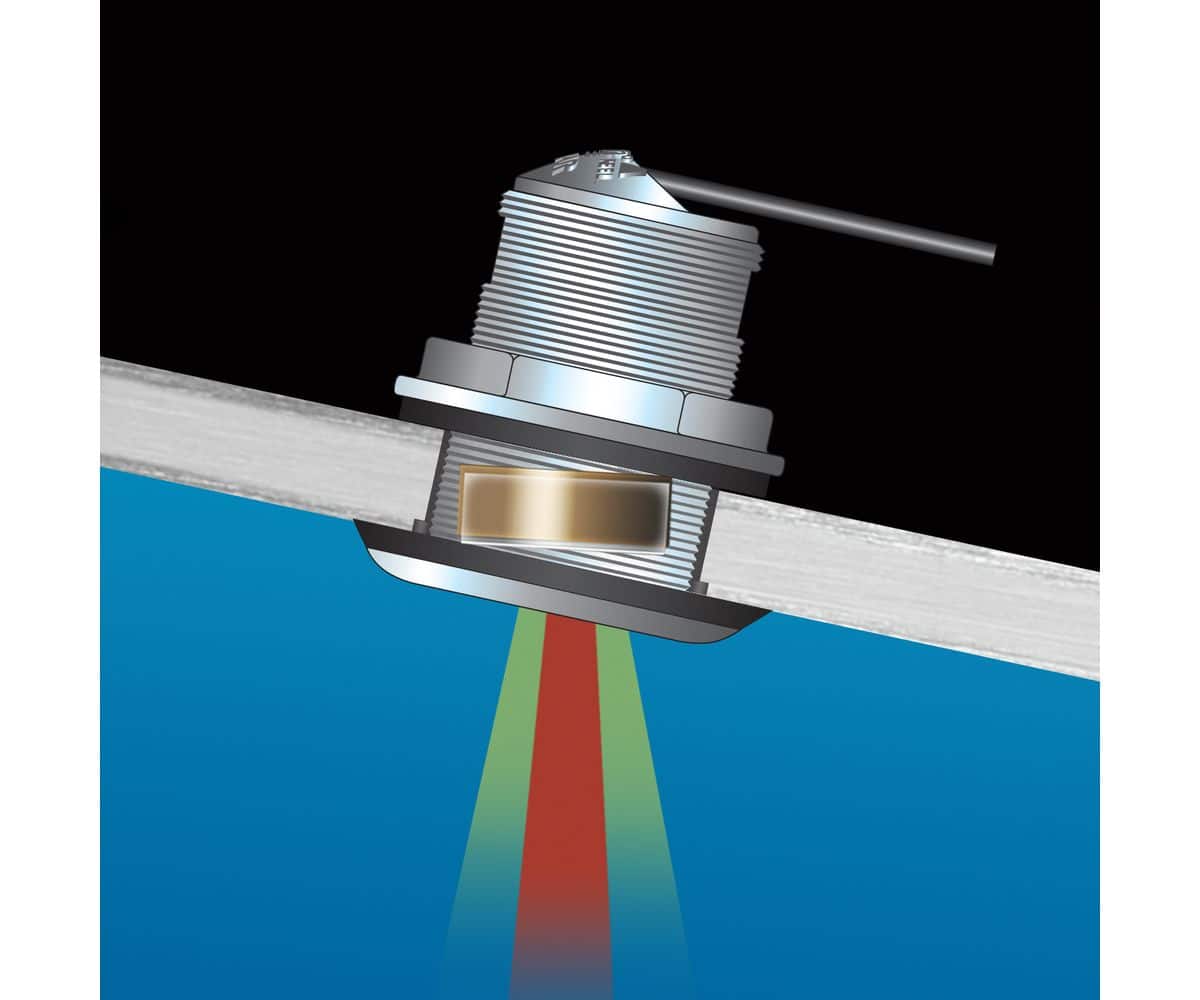

De plus, lors de l’installation, la flèche sur le haut de la sonde doit être orientée vers la quille ou l’axe longitudinal de la coque.
Bandes de fréquence disponibles

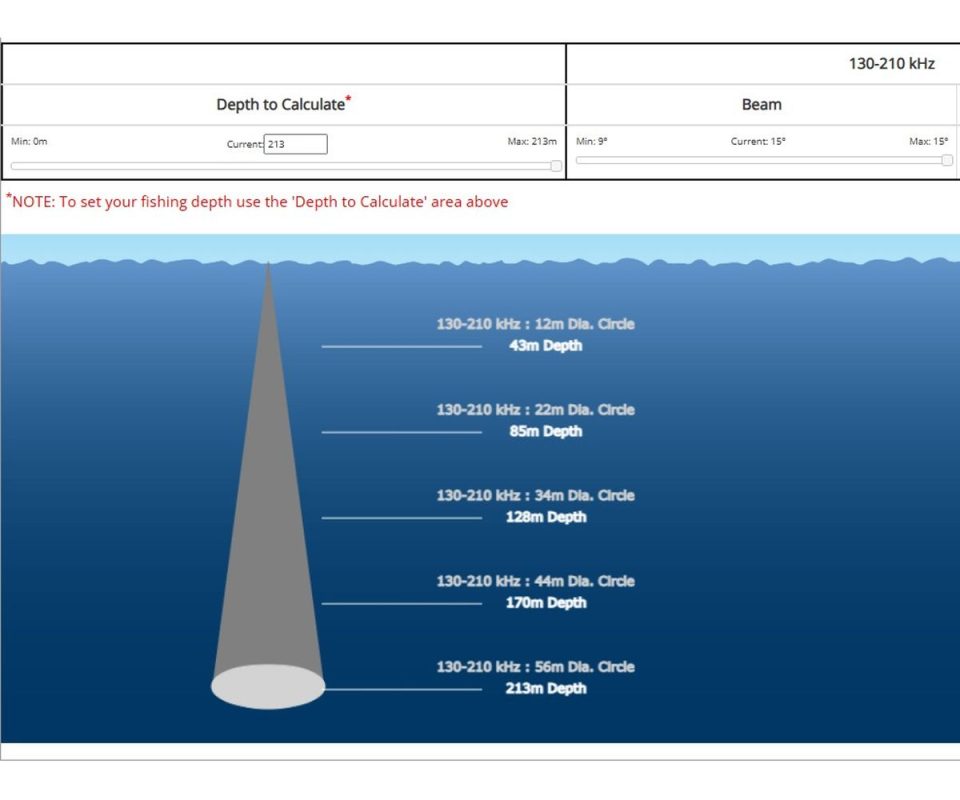

En effet, la version High fonctionne de 130 à 210 kHz avec une bande passante de 80 kHz et un angle de faisceau variable de 15° à 9°. Par conséquent, la fiche indique une profondeur maximale jusqu’à 213 m pour cette version.
De plus, la version Medium couvre 80 à 130 kHz avec une bande passante de 50 kHz et un angle de faisceau variable de 24° à 16°. Ainsi, la fiche indique une profondeur maximale jusqu’à 274 m pour cette version.
Cependant, le produit reste une sonde inox traversante affleurante CHIRP 600 W avec mesure profondeur et température. Ainsi, les termes associés à ce modèle incluent transducteur SS75, capteur profondeur SS75, SS75M et SS75H, selon la bande de fréquence sélectionnée.
- Technologie : CHIRP
- Puissance : 600 W
- Fonctions : profondeur, température
- Montage : traversant affleurant
- Matériau : inox
- Bande de fréquence : Medium (80–130 kHz) ; High (130–210 kHz)

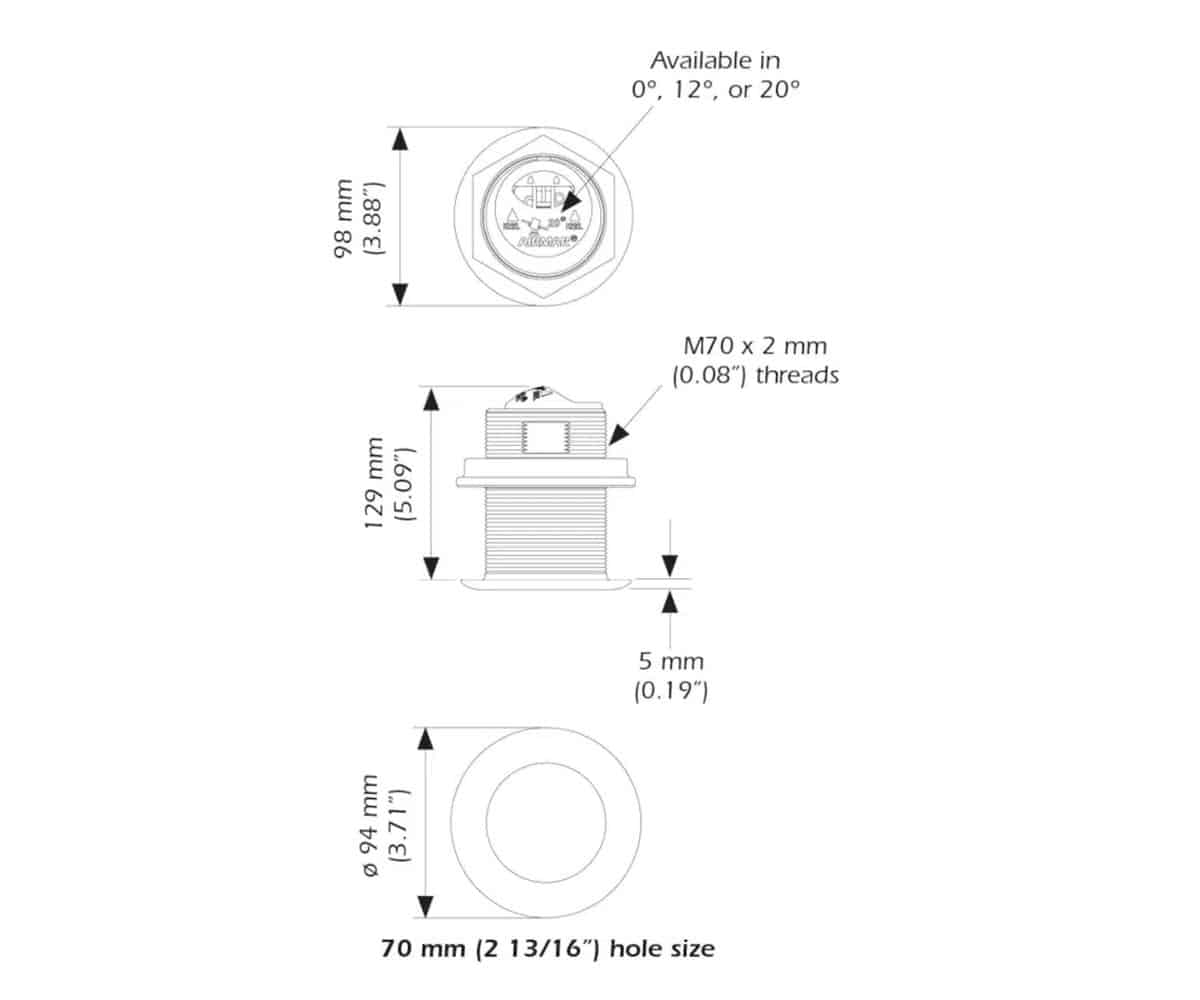

- Tilt : 0° ; 12° ; 20°
- Angle de coque recommandé : 0° (0° à 7°) ; 12° (8° à 16°) ; 20° (16° à 24°)
- Hull Deadrise : jusqu’à 24°
- Fenêtre acoustique : uréthane
- Câble : 12 m
- Taille de bateau : jusqu’à 8 m (25′)
- Poids : 1,4 kg (6 lb)
- Prise : variable selon l’option choisie
Déclinaisons du produit
- Fréquence : M ; H
- Tilt : 0° ; 12° ; 20°
- Prise : Mix and Match ; Navico Xsonic
Accessoires compatibles
- Pas de données
Conseils d’installation et d’utilisation
- Ainsi, choisissez le tilt en fonction de l’angle de coque.
- Ensuite, orientez la flèche de la sonde vers la quille ou l’axe longitudinal.
- Cependant, vérifiez la compatibilité de la prise avant la pose définitive.
- Enfin, contrôlez l’étanchéité du passe-coque après installation.
Comment choisir l’inclinaison (tilt) 0°, 12° ou 20° ?
Ainsi, le tilt 0° est prévu pour une coque de 0° à 7°. Ensuite, le tilt 12° correspond à 8° à 16°. Enfin, le tilt 20° s’utilise pour une coque de 16° à 24°.
Quelles bandes de fréquence sont proposées sur ce modèle SS75 ?
En effet, ce modèle est proposé en Medium ou en High selon l’option sélectionnée. De plus, la version Medium couvre 80–130 kHz et la version High couvre 130–210 kHz.
Comment orienter la sonde lors de l’installation ?
De plus, la flèche sur le haut de la sonde doit être orientée vers la quille ou l’axe longitudinal de la coque. Par conséquent, l’orientation reste identique quelle que soit l’option de tilt.
- La sonde
- Le câble adaptateur
- La documentation
