Description
Présentation
Les transformateurs d’isolement Mastervolt Mass GI combinent technologie haute fréquence, Soft Start et format léger/compact.
Ils protègent votre installation de bord, suppriment les risques de corrosion galvanique et stabilisent la connexion au quai.
Des voyants en façade indiquent charge et surcharge. De plus, le Mass GI peut être télécommandé et démarrer automatiquement le groupe électrogène en cas de dépassement d’intensité AC.
Atouts principaux
-
Technologie moderne HF : 75 % plus léger et 60 % plus petit qu’un transfo basse fréquence.
-
Soft Start : limite les pointes d’appel de courant au branchement.
-
Fonctionnement silencieux : aucun ronflement, aucun support caoutchouc requis.
-
Montage souple : cloison ou plancher, boîtier aluminium robuste, presse-étoupes pro.
-
Parallélisable : jusqu’à 4 unités pour augmenter la puissance disponible (jusqu’à 14 kW).
-
Compatibilité : intégration MasterBus possible.
Modèles et capacités
-
Mass GI 3.5 : 16 A / 3,5 kW – Entrée 90–255 V, sortie 90–255 V, 45–65 Hz, rendement > 93 %, consommation à vide 22 W, IP23, 340 × 261 × 144 mm, 6 kg.
-
Mass GI 7 : 32 A / 7 kW – Entrée 90–255 V, sortie 90–255 V, 45–65 Hz, rendement > 93 %, consommation à vide 44 W, IP23, 340 × 261 × 250 mm, 10 kg.
Manuels et fiches techniques
Manuel utilisateur Mastervolt Mass GI
Pour la doc technique du Mass GI 3.5 : Cliquez ici
Pour la doc technique du Mass GI 7 : Cliquez ici
Spécifications du GI 3.5
Spécifications générales |
||
| Tension de sortie (± 5%) | 90-255 V | |
| Gamme de fréquences de sortie | 45-65 Hz | |
| Gamme de tension d’entrée | 90-255 V | |
| Intensité d’entrée nominale (230 V) | 16 A | |
| Gamme de fréquences d’entrée | 45-65 Hz | |
| Rendement | > 93 % | |
| Puissance | 3500 W | |
| Utilisation parallèle | jusqu’à 4 unités en parallèle (14 kW) | |
| Dimensions, HxlxP | 340 x 261 x 144 mm 13,4 x 10,3 x 5,7 pouces |
|
| Poids | 6 kg 13,2 livres |
|
Spécifications techniques |
||
| Technologie | haute fréquence | |
| Disjoncteur fuite à la terre | non | |
| Consommation puissance à vide | 22 W | |
| Gamme de température (temp ambiante) | 0 °C à 40 °C, puissance décroissant > 40 °C 32 à 104 °F |
|
| Arrêt à | 80 °C | |
| Humidité relative | max. 95% | |
| Indice de protection | IP23 | |
| Refroidissement | ventilateur vario | |
| Arrêt disjoncteur | B-caractéristiques | |
| Soft start | oui | |
| Compatible MasterBus | oui | |
Pour la doc technique du Mass GI 3.5 ? Cliquez ici!

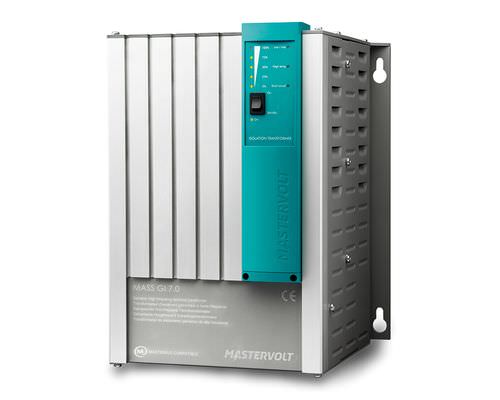

Spécifications du GI 7
| Spécifications générales | ||
| Tension de sortie (± 5%) | 90-255 V | |
| Gamme de fréquences de sortie | 45-65 Hz | |
| Gamme de tension d’entrée | 90-255 V | |
| Intensité d’entrée nominale (230 V) | 32 A | |
| Gamme de fréquences d’entrée | 45-65 Hz | |
| Rendement | > 93 % | |
| Puissance | 7000 W | |
| Dimensions, HxlxP | 340 x 261 x 250 mm 13,4 x 10,3 x 9,8 pouces |
|
| Poids | 10 kg 22,0 livres |
|
| Spécifications techniques | ||
| Technologie | haute fréquence | |
| Disjoncteur fuite à la terre | non | |
| Consommation puissance à vide | 44 W | |
| Gamme de température (temp ambiante) | 0 °C à 40 °C, puissance décroissant > 40 °C 32 à 104 °F |
|
| Arrêt à | 80 °C | |
| Humidité relative | max. 95% | |
| Indice de protection | IP23 | |
| Refroidissement | ventilateur vario | |
| Arrêt disjoncteur | B-caractéristiques | |
| Soft start | oui | |
| Compatible MasterBus | oui | |
FAQ – Questions fréquentes
Un isolateur galvanique suffit-il ?
Non. Il atténue seulement certains courants. Le transformateur d’isolement isole totalement le réseau de bord du quai.
Puis-je installer le Mass GI n’importe où ?
Oui. Son boîtier aluminium et son refroidissement par ventilateur vario autorisent un montage mural ou au sol.
Le Mass GI est-il bruyant ?
Non. La haute fréquence évite le ronflement des transfos classiques.
Puis-je augmenter la puissance du quai ?
Oui. Deux GI 3.5 en parallèle donnent 32 A/7 kW ; quatre unités montent à 64 A/14 kW.
Est-il compatible MasterBus ?
Oui. Les modèles Mass GI sont compatibles MasterBus pour supervision et contrôle.
Bonnes pratiques d’installation
- Ventiler l’emplacement et éviter les zones humides.
- Dimensionner les câbles selon intensité et longueur.
- Soigner la mise à la terre côté secondaire du réseau de bord.
- Vérifier serrage et presse-étoupes après mise en service.
- En hivernage à terre, relier temporairement la terre secondaire au 230 V pour conserver la protection différentielle.
