Description
NavNet TZtouchXL : l’excellence Furuno pour la pêche et la navigation
Le combiné sondeur GPS NavNet TZtouchXL de Furuno est conçu pour rendre la pêche et la navigation plus simples, intuitives et sécurisées. Avec des écrans disponibles en 10″, 13″ et 16″ (verre Glass-Bridge), il offre une clarté exceptionnelle sous tous les angles, même en pleine lumière.
Ce système intègre des technologies avancées pour répondre aux besoins des marins et pêcheurs exigeants : radar Doppler, sondeur multifaisceaux, AIS, pilote automatique, et bien plus encore.

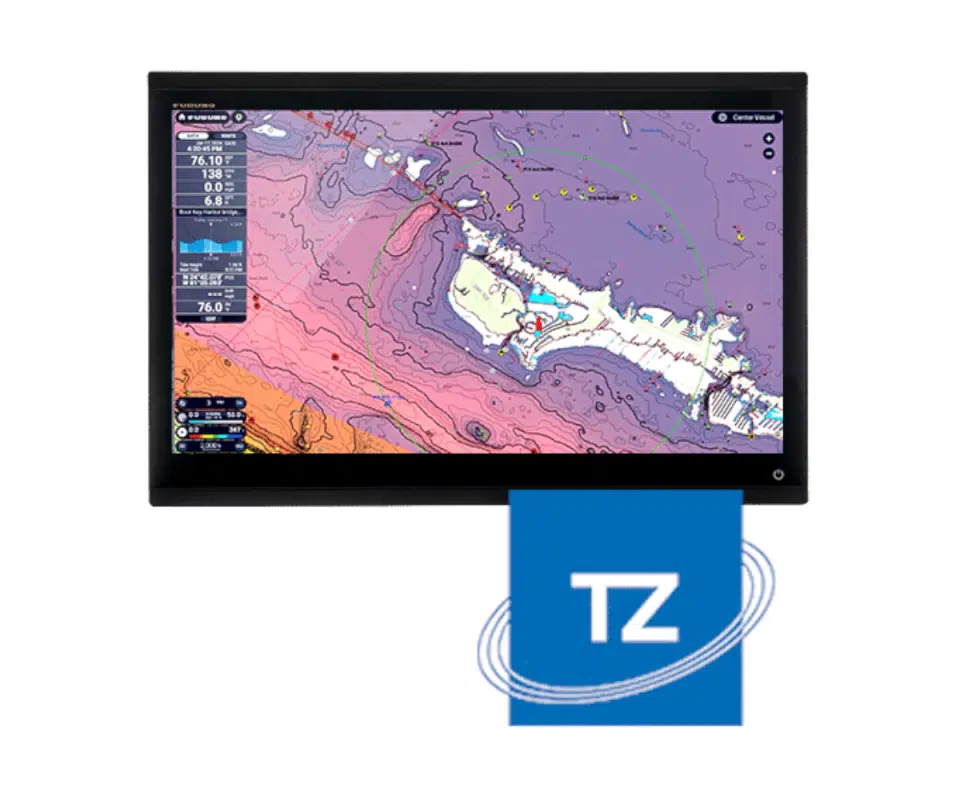

Cartographie TZ Maps : précision et personnalisation
Les combinés TZtouchXL utilisent les cartes TZ Maps, reconnues comme les plus avancées au monde. Basées sur une base de données mondiale haute résolution, elles offrent :
- Des thèmes de couleurs personnalisables pour une navigation claire.
- Des cartes de pêche avec palettes adaptées aux fonds marins.
- La possibilité de télécharger des zones spécifiques, des photos satellites ou des données bathymétriques directement depuis l’écran.
Les mises à jour sont fluides et accessibles en quelques clics, garantissant une expérience utilisateur optimale.
Risk Visualizer et AI Avoidance Route : sécurité renforcée
Le NavNet TZtouchXL intègre des fonctionnalités radar innovantes :
- Risk Visualizer : Représentation visuelle des risques de collision à 360° autour du navire, avec des icônes dynamiques pour les cibles les plus dangereuses.
- AI Avoidance Route : Propose une route sécurisée pour éviter les dangers, en utilisant les données radar et cartographiques. Cette route peut être envoyée directement au pilote automatique Furuno NavPilot.
Fonctionnalités dédiées à la pêche sportive
Les modèles TZT10X, TZT13X et TZT16X intègrent un sondeur 1kW TruEcho CHIRP et un Side-Scan CHIRP (230kHz ou 455kHz), permettant de visualiser les poissons et les structures du fond avec une précision inégalée. Les images peuvent être partagées sur les écrans TZT22X et TZT24X via le réseau.

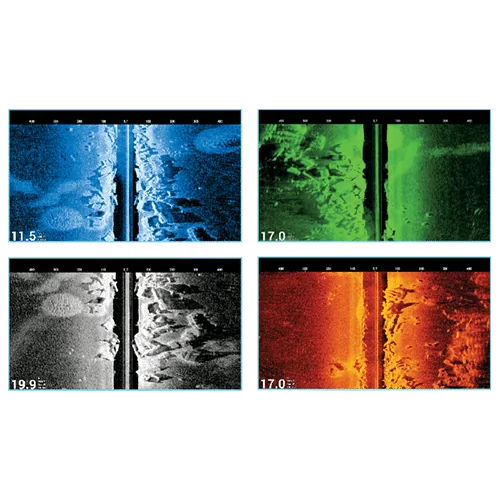

Le Side-Scan CHIRP offre une imagerie latérale haute définition, révélant la forme des cibles et des structures de pêche de chaque côté du navire.
Mouillage Dynamique et TZ Weather : planification optimisée
La mise à jour logicielle v25 introduit des outils innovants :

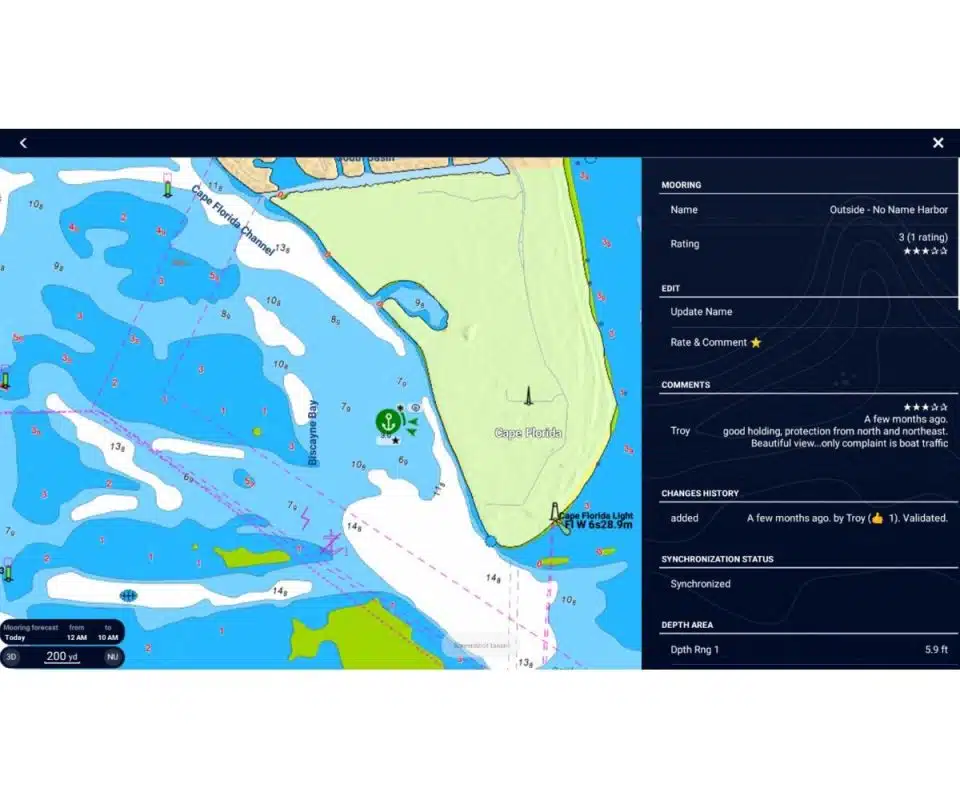

- Mouillage Dynamique : Combine les prévisions météo en temps réel avec la cartographie TZ Maps pour indiquer les meilleurs emplacements d’ancrage (vert = protégé, orange = partiel, rouge = exposé).

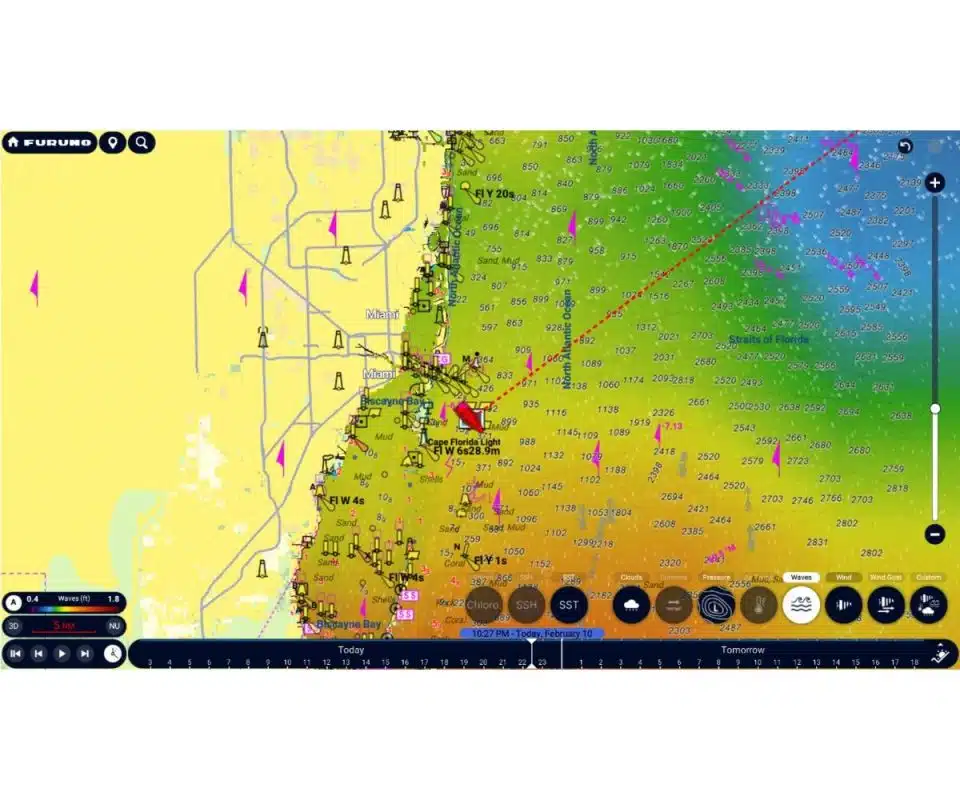

- TZ Weather : Fournit des prévisions météo détaillées et localisées, avec une interface repensée pour une visualisation intuitive (particules animées, flèches de vent, couleurs dynamiques).

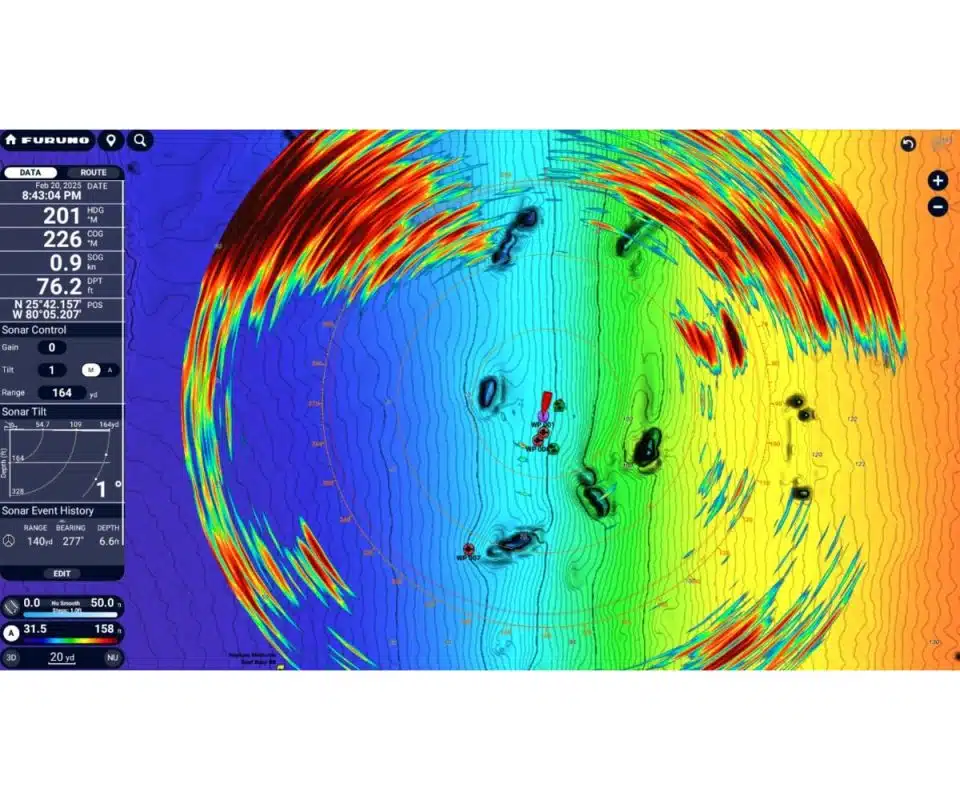

Intégration du Sonar CSH-10 360°
Le sondeur omnidirectionnel CSH-10 360° est désormais pleinement compatible avec le NavNet TZtouchXL. Une fois connecté, il affiche les échos sonar en temps réel directement sur la carte, permettant de localiser précisément les bancs de poissons par rapport aux structures sous-marines.
Caractéristiques techniques

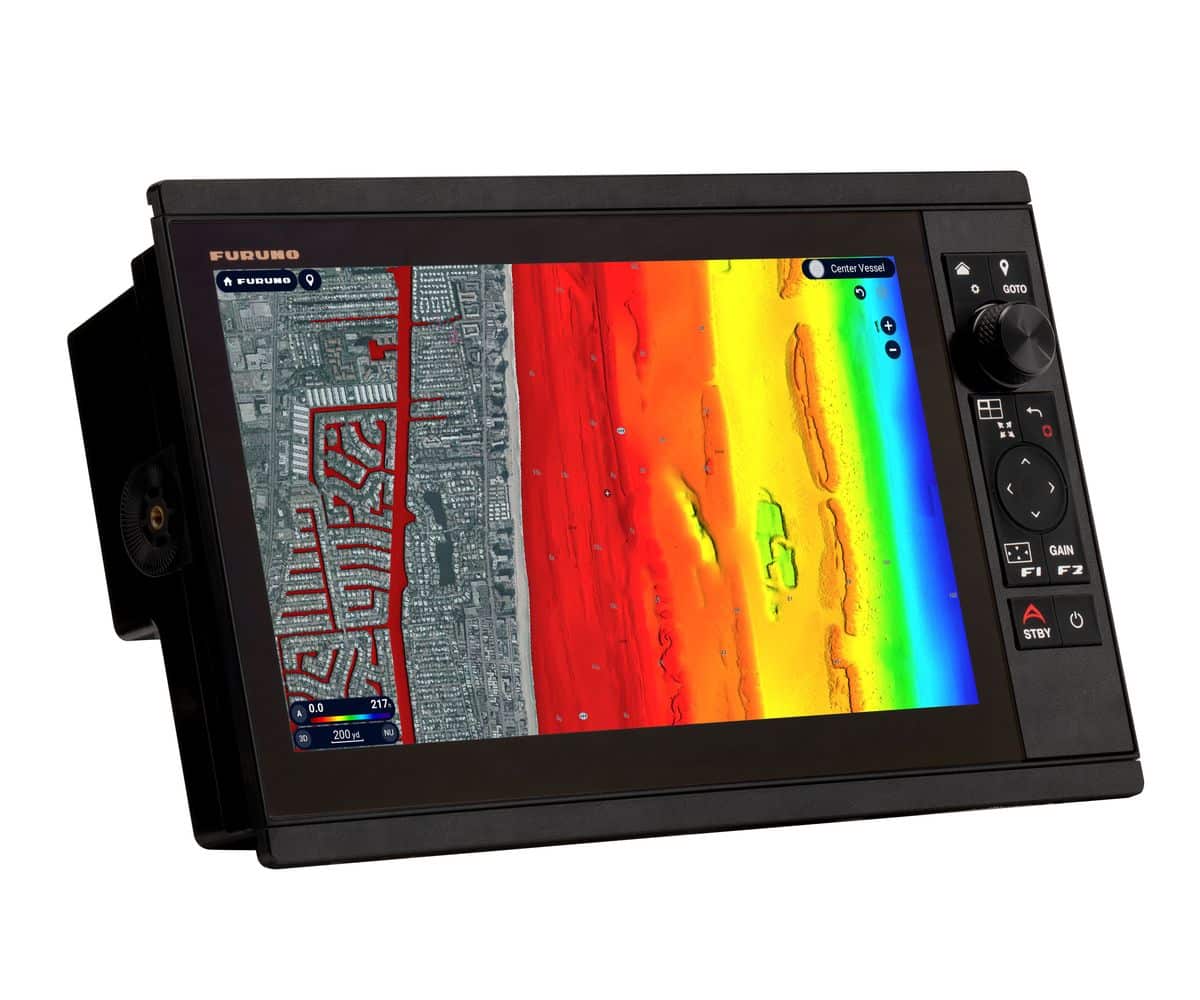

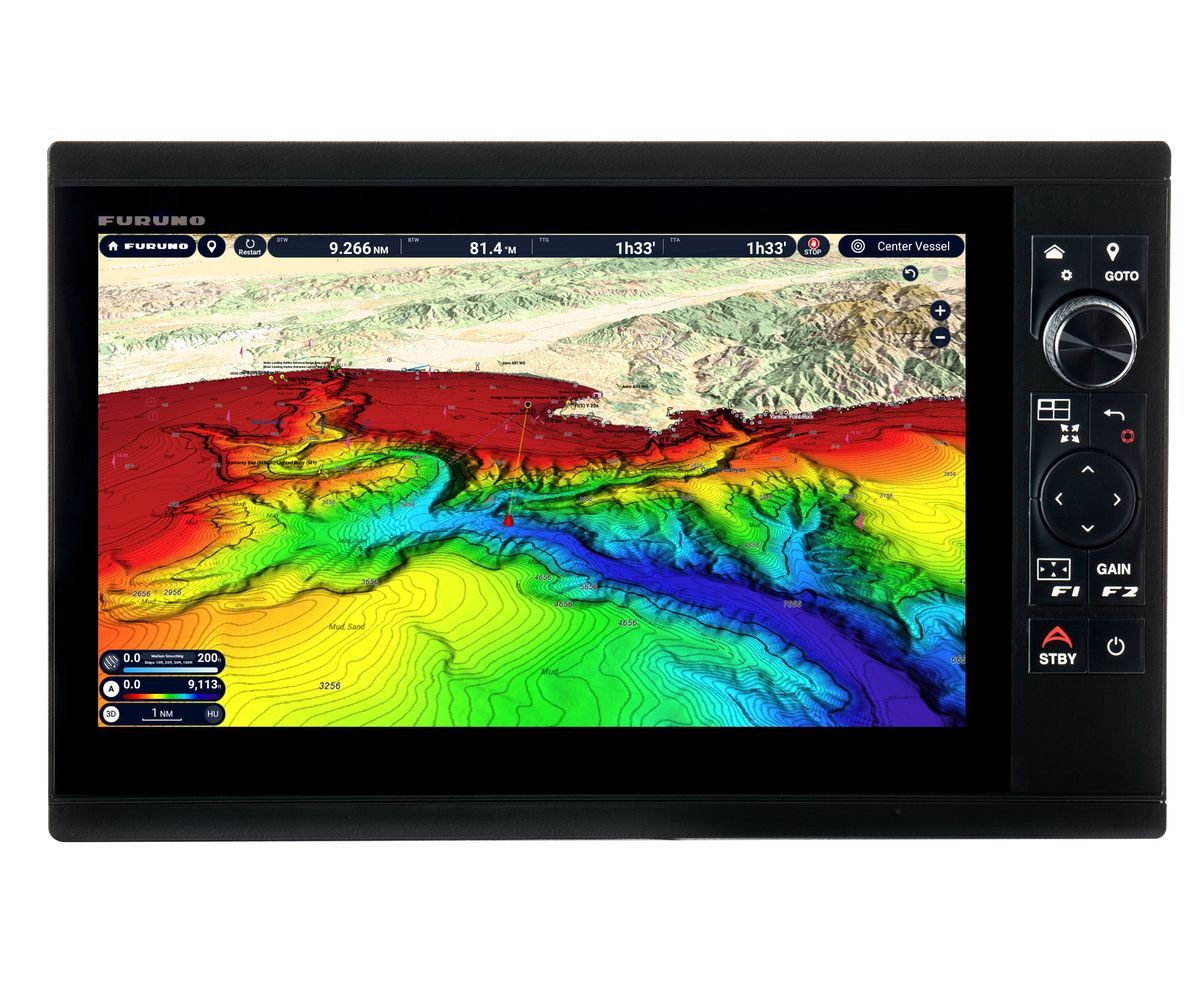

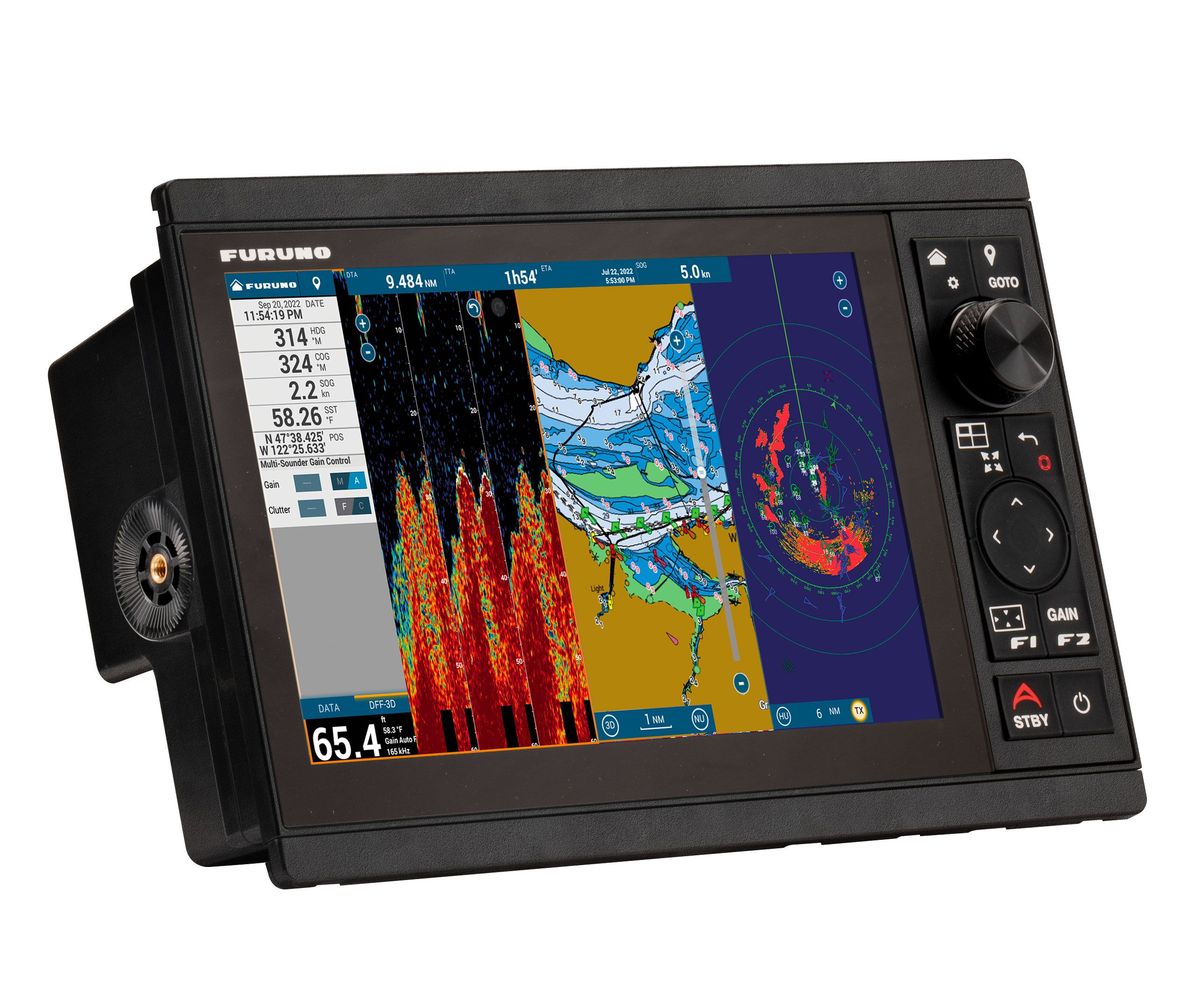

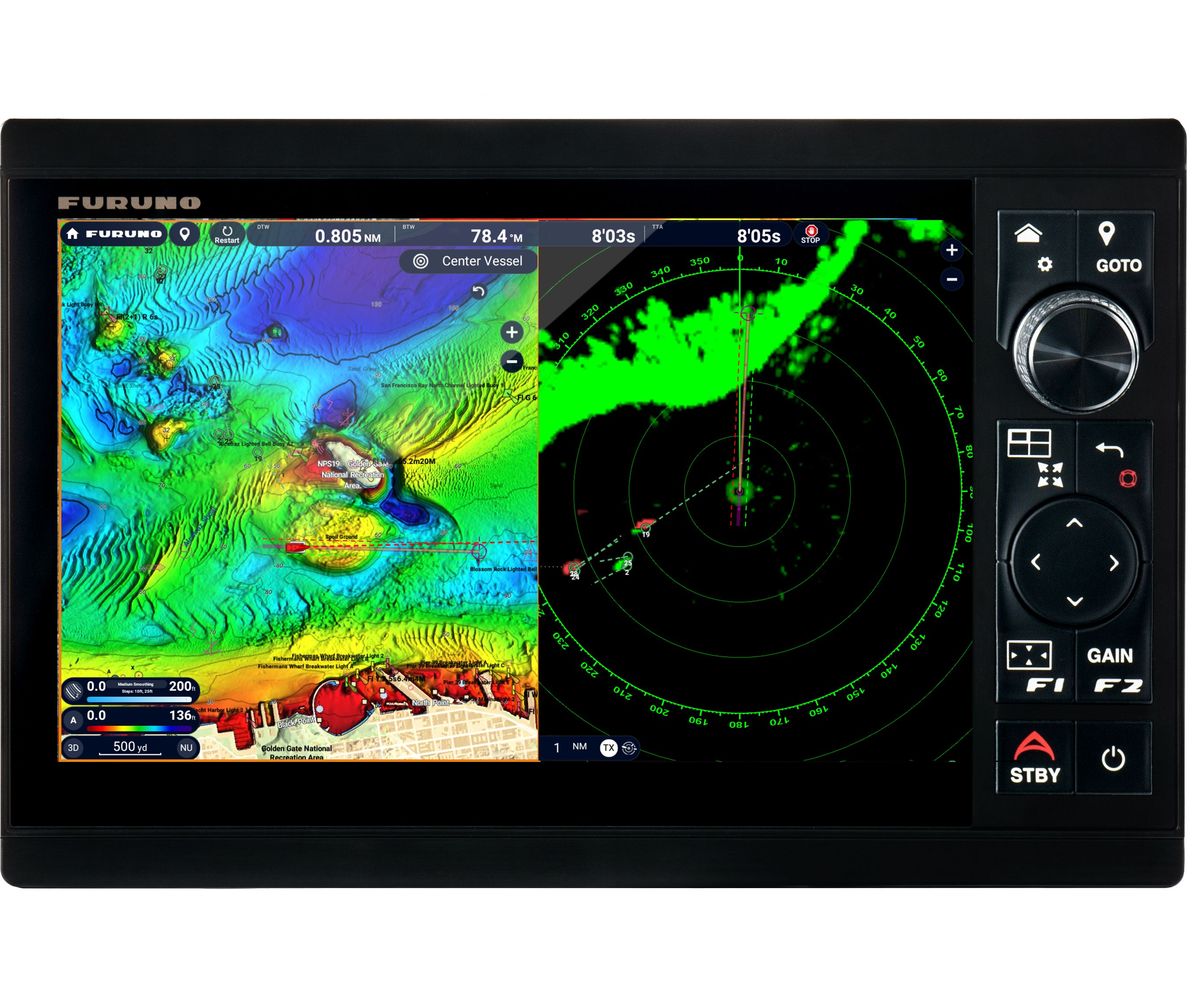

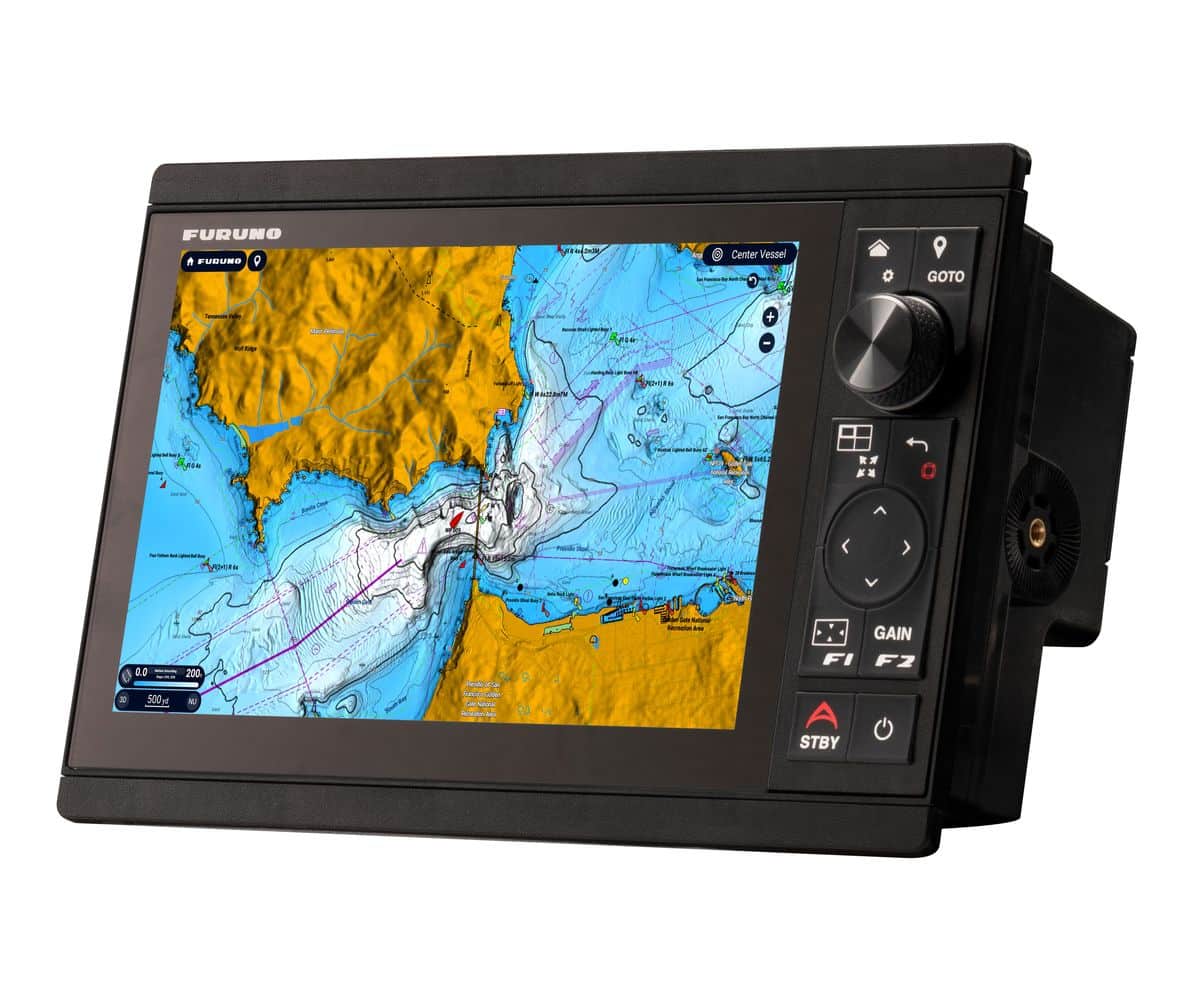

Caractéristiques générales des modèles TZT10X, TZT13X et TZT16X
| TZT10X | TZT13X | TZT16X | |
|---|---|---|---|
| Taille écran | 10″ | 13″ | 16″ |
| Résolution | WUXGA 1920 x 1200 | FHD 1920 x 1080 | FHD 1920 x 1080 |
| Luminosité | 900 cd/m² | 900 cd/m² | 900 cd/m² |

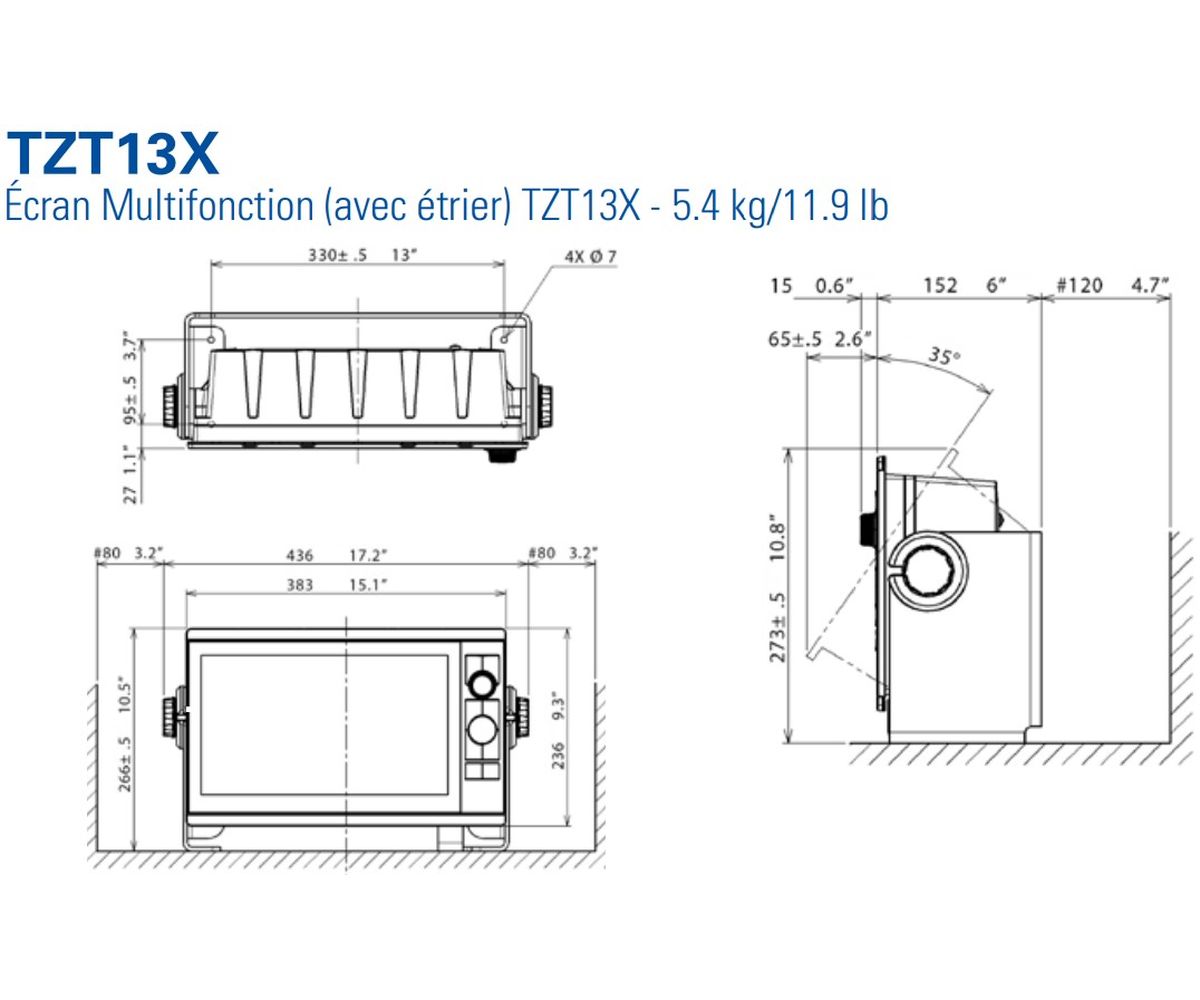

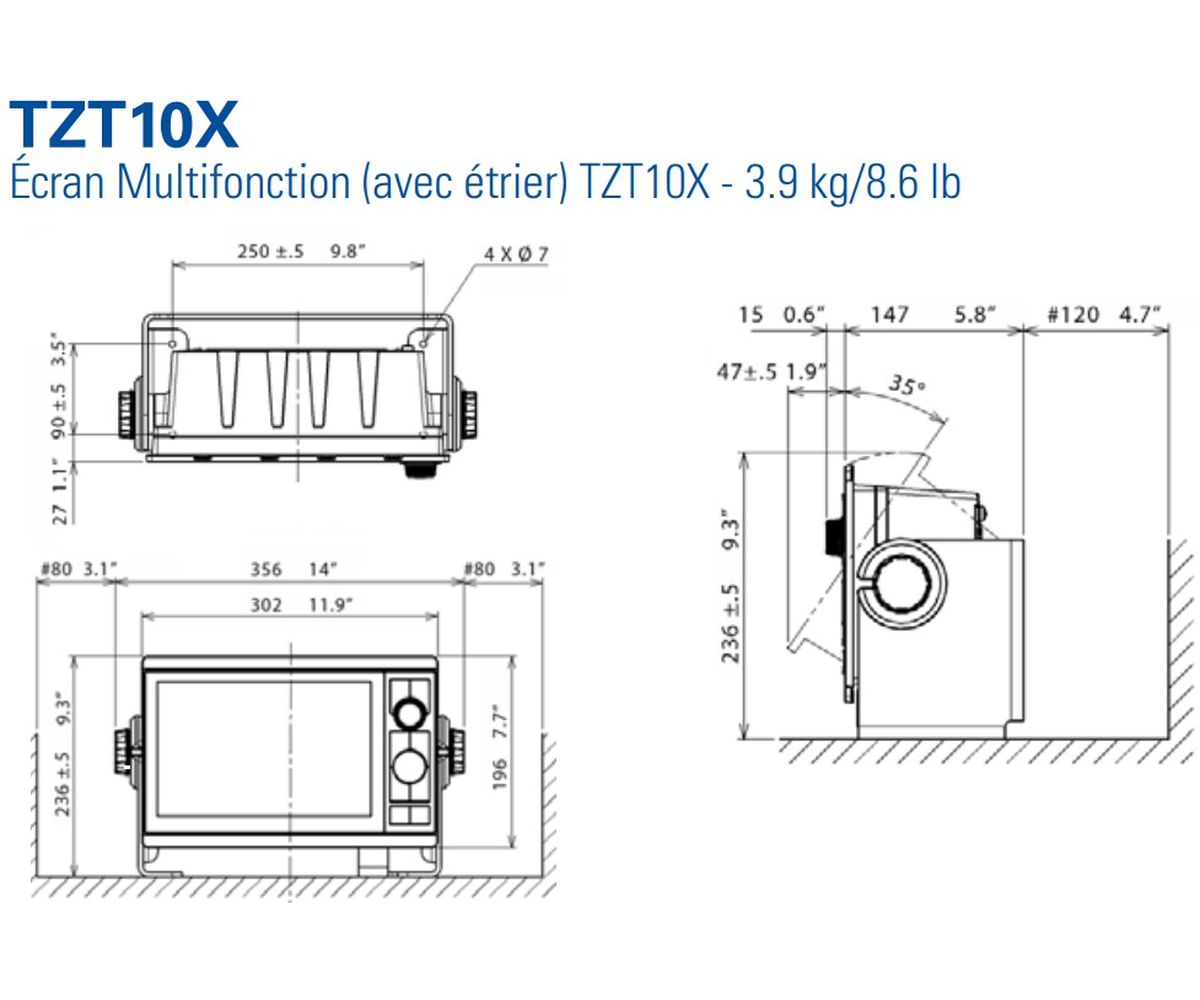

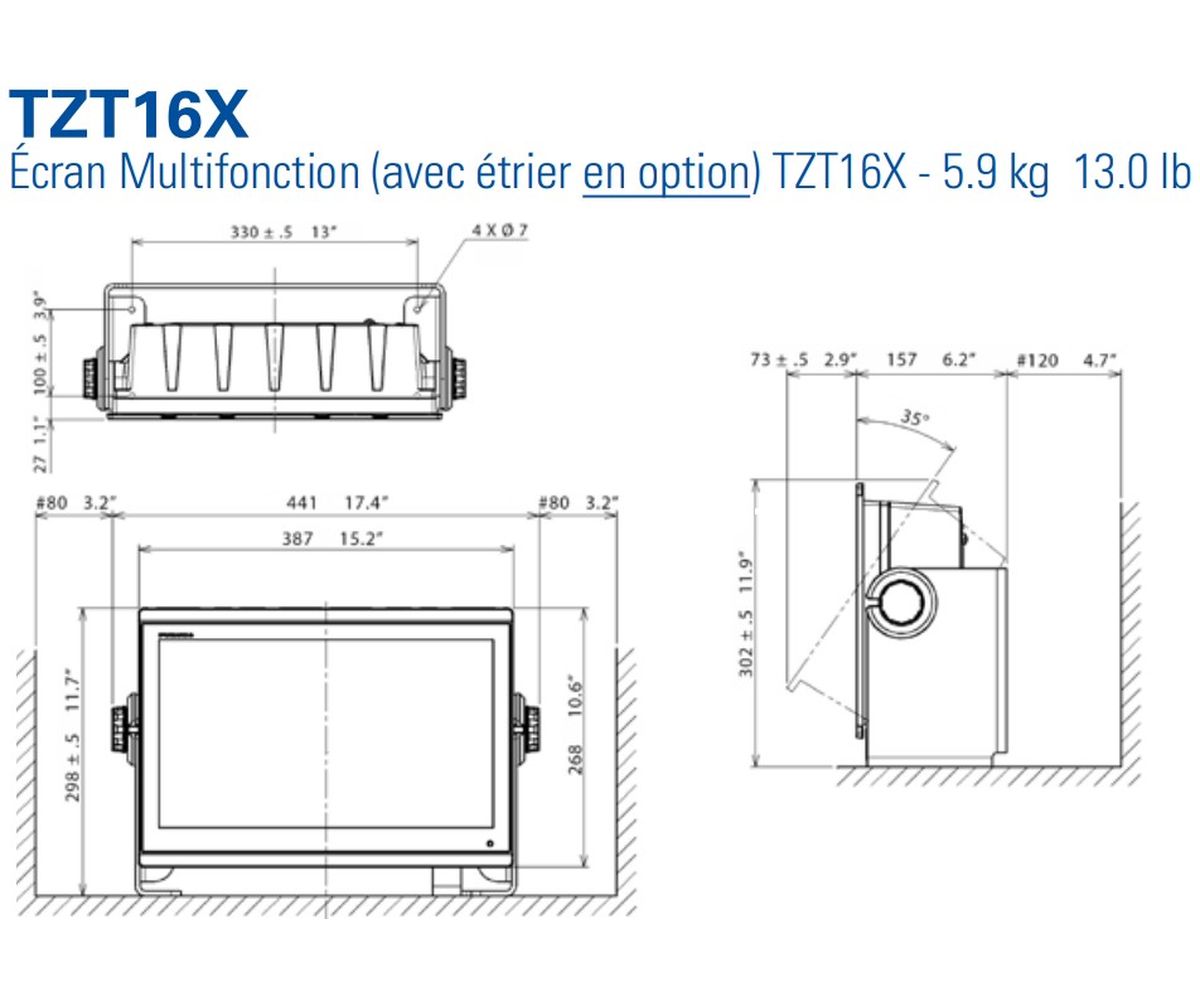

| Installation | Flushmount et étrier | Flushmount (option étrier) | Flushmount (option étrier) |
| GPS intégré | 72 canaux, SBAS 1 canal (WAAS) | 72 canaux, SBAS 1 canal (WAAS) | 72 canaux, SBAS 1 canal (WAAS) |
| Sondeur intégré | CW: 50/200 kHz, CHIRP: 40–240 kHz | CW: 50/200 kHz, CHIRP: 40–240 kHz | CW: 50/200 kHz, CHIRP: 40–240 kHz |
| Side-Scan CHIRP | 220–240 kHz / 445–465 kHz | 220–240 kHz / 445–465 kHz | 220–240 kHz / 445–465 kHz |
| Wi-Fi | Intégré | Intégré | Intégré |
| Cartographie | TZ Maps, MM3 Vector, C-Map, CMOR, raster, vectoriel, photo satellite | TZ Maps, MM3 Vector, C-Map, CMOR, raster, vectoriel, photo satellite | TZ Maps, MM3 Vector, C-Map, CMOR, raster, vectoriel, photo satellite |
| Lecteur de carte | 1 slot microSDXC (arrière) | 1 slot microSDXC (arrière) | 1 slot microSDXC (arrière) |
| Poids | 2,9 kg (Flushmount) / 3,9 kg (étrier) | 4,1 kg (Flushmount) / 5,4 kg (étrier) | 4,4 kg (Flushmount) / 5,9 kg (étrier) |
Connexions et environnement
| Ethernet | 1 port (1000 BASE-T) |
|---|---|
| NMEA2000 | 1 port |
| NMEA0183 | 1 sortie (pas d’entrée) |
| Entrées vidéo | 1 port NTSC/PAL (TZT10X/TZT13X), 1 port NTSC/PAL + 1 port HDMI (TZT16X) |
| Sorties vidéo | 1 port HDMI 1080p (TZT16X uniquement) |
| USB | 1 port USB 3.0 (TZT10X/TZT13X), 1 port USB 3.0 + 1 port USB touch output (TZT16X) |
| Port pour sonde | 1 port 12 broches pour CHIRP/CW, 1 port 12 broches pour Side-Scan |
| Quantité MFD dans le réseau | 6 via Ethernet (sauf si TZT2BB présent) |
| Capteurs compatibles | Radar FAR 2XX7/2XX8, FR 15X8/15X3, caméras IP/analogiques |
| Étanchéité | IP56 |
| Température de fonctionnement | –15°C à +55°C |
| Humidité relative | 93% à 40°C ou moins |
| Alimentation | 12–24 VDC |
Dans la boîte
Contenu variable selon le modèle (TZT10X, TZT13X ou TZT16X) :
- 1 écran multifonction NavNet TZtouchXL (10″, 13″ ou 16″).
- 1 kit de montage (Flushmount ou étrier selon modèle).
- 1 câble d’alimentation.
- 1 documentation complète.
FAQ
Q : Quels écrans sont disponibles dans la gamme TZtouchXL ?
R : Les modèles disponibles sont le TZT10X (10″), le TZT13X (13″) et le TZT16X (16″).
Q : Quelles sont les fonctionnalités exclusives du TZtouchXL ?
R : Le TZtouchXL intègre le Risk Visualizer, l’AI Avoidance Route, le Mouillage Dynamique, et la compatibilité avec le sonar CSH-10 360°.
Q : Peut-on utiliser des cartes autres que TZ Maps ?
R : Oui, le système est compatible avec C-Map, CMOR, cartes raster, vectorielles et photos satellites.
Q : Comment fonctionne le Mouillage Dynamique ?
R : Il combine les prévisions météo et la cartographie pour indiquer les meilleurs emplacements d’ancrage, avec un code couleur (vert/orange/rouge).
Q : Le TZtouchXL est-il compatible avec les radars Furuno ?
R : Oui, il est compatible avec les radars FAR 2XX7, FAR 2XX8, FR 15X8 et FR 15X3.
