Description

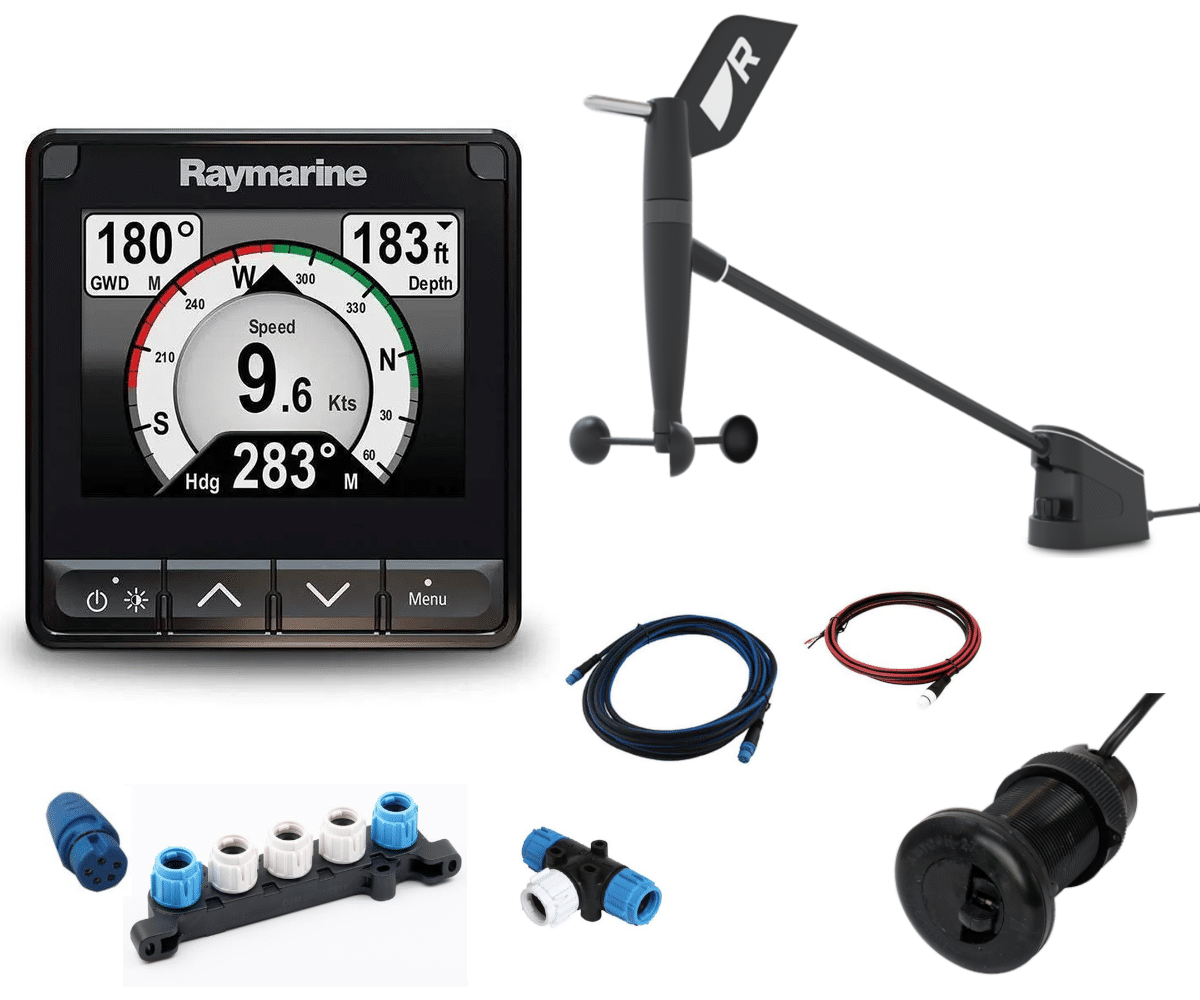

Le Pack Raymarine i70s DST810 Smart Wind RSW (T70607) regroupe un afficheur i70s, une sonde DST810 Gen2 et un capteur de vent Smart Wind RSW filaire, avec la connectique nécessaire pour démarrer un réseau SeaTalk NG.
Pack d’instruments prêt à raccorder en SeaTalk NG
Le pack inclut l’afficheur, les capteurs vent/vitesse/profondeur/température, et une dorsale SeaTalk NG (connecteur 5 voies, câble dorsal 3 m, câble d’alimentation, connecteur en T, terminateurs). Il peut aussi s’intégrer à un réseau NMEA2000 (Micro-C) via un adaptateur SeaTalkNG – DeviceNet.

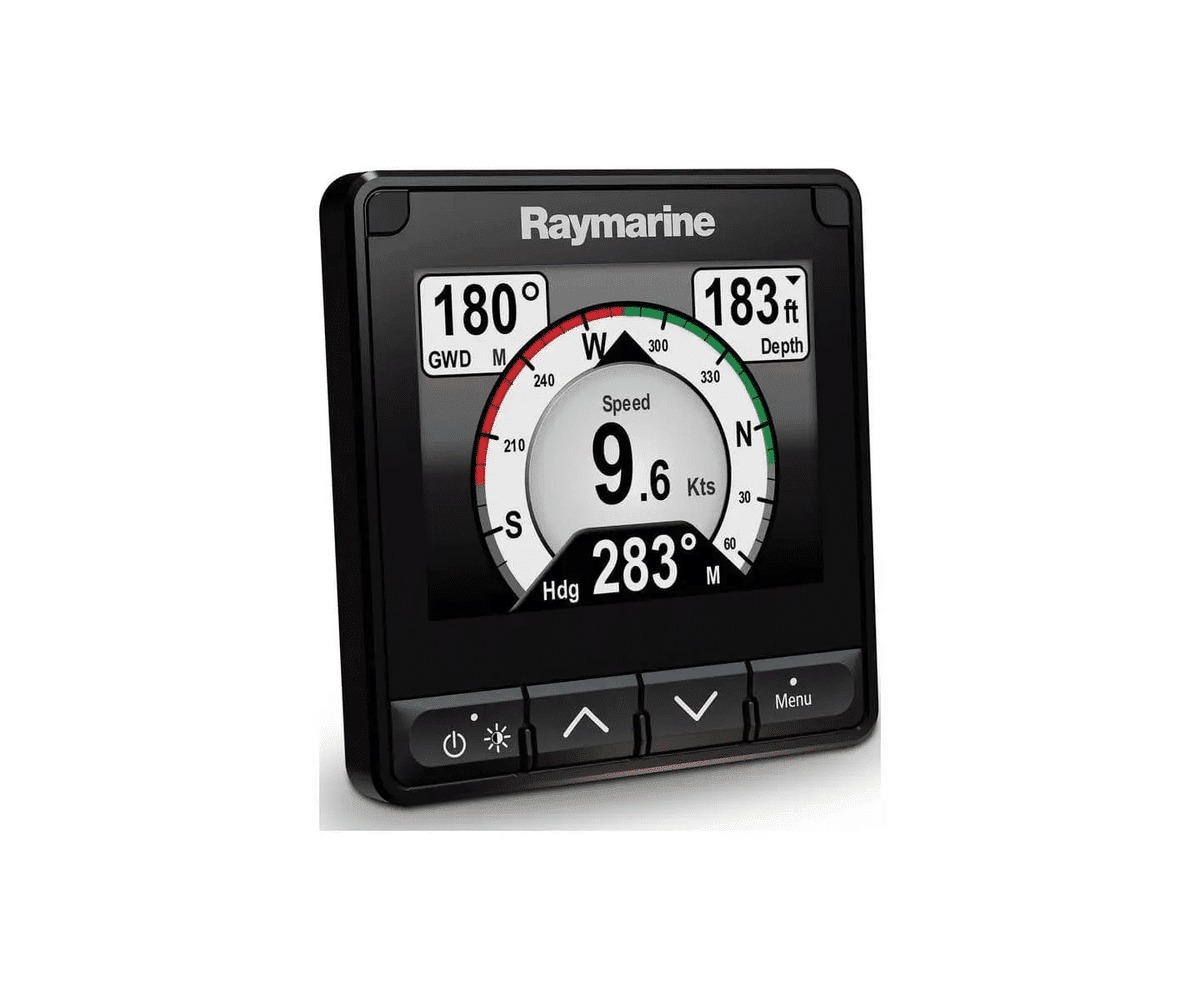

Afficheur i70s : lecture et pages personnalisables
L’afficheur Raymarine i70s affiche les données sous formes numérique, analogique et graphique. Il dispose d’un écran couleur 4,1” (320 × 240) et d’une connexion SeaTalk NG pour diffuser et recevoir les données sur le réseau.

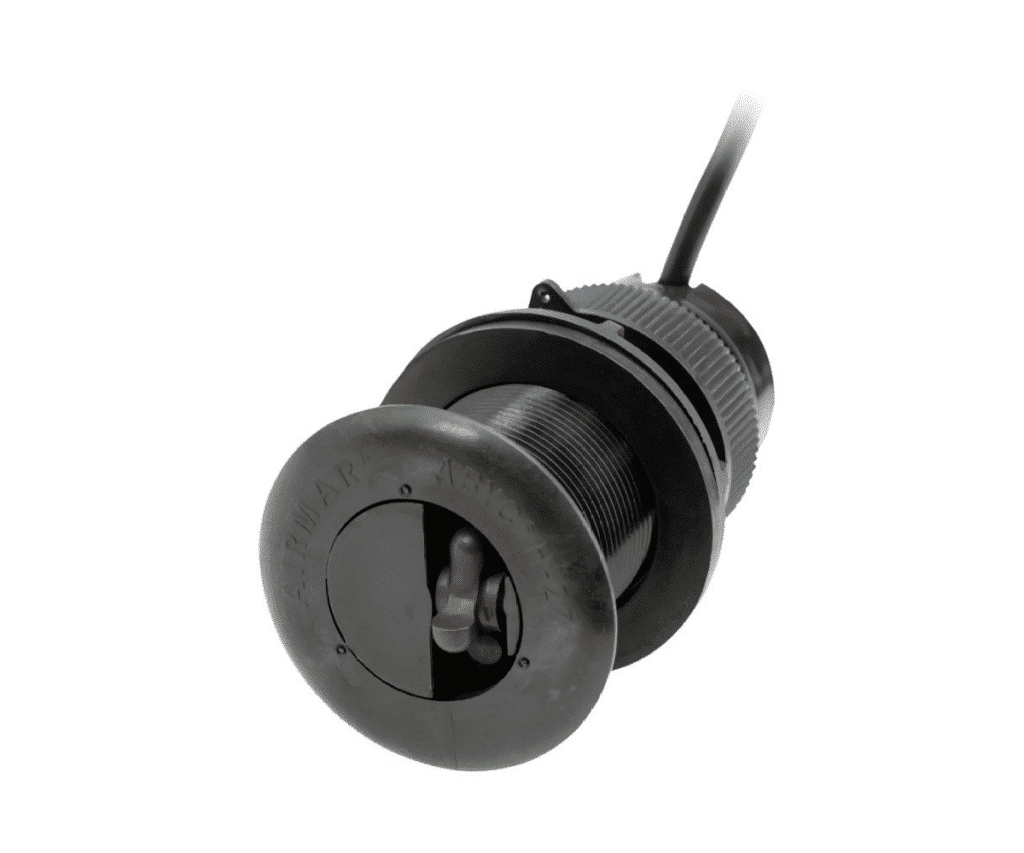

Sonde DST810 Gen2 : vitesse, profondeur, température
La DST810 Gen2 regroupe plusieurs mesures dans une seule sonde (température, profondeur, vitesse de l’eau à 5 Hz). Elle intègre aussi un capteur d’attitude (gîte/assiette) et une connectivité sans fil (Bluetooth Low Energy) via l’application CAST d’Airmar pour l’étalonnage.

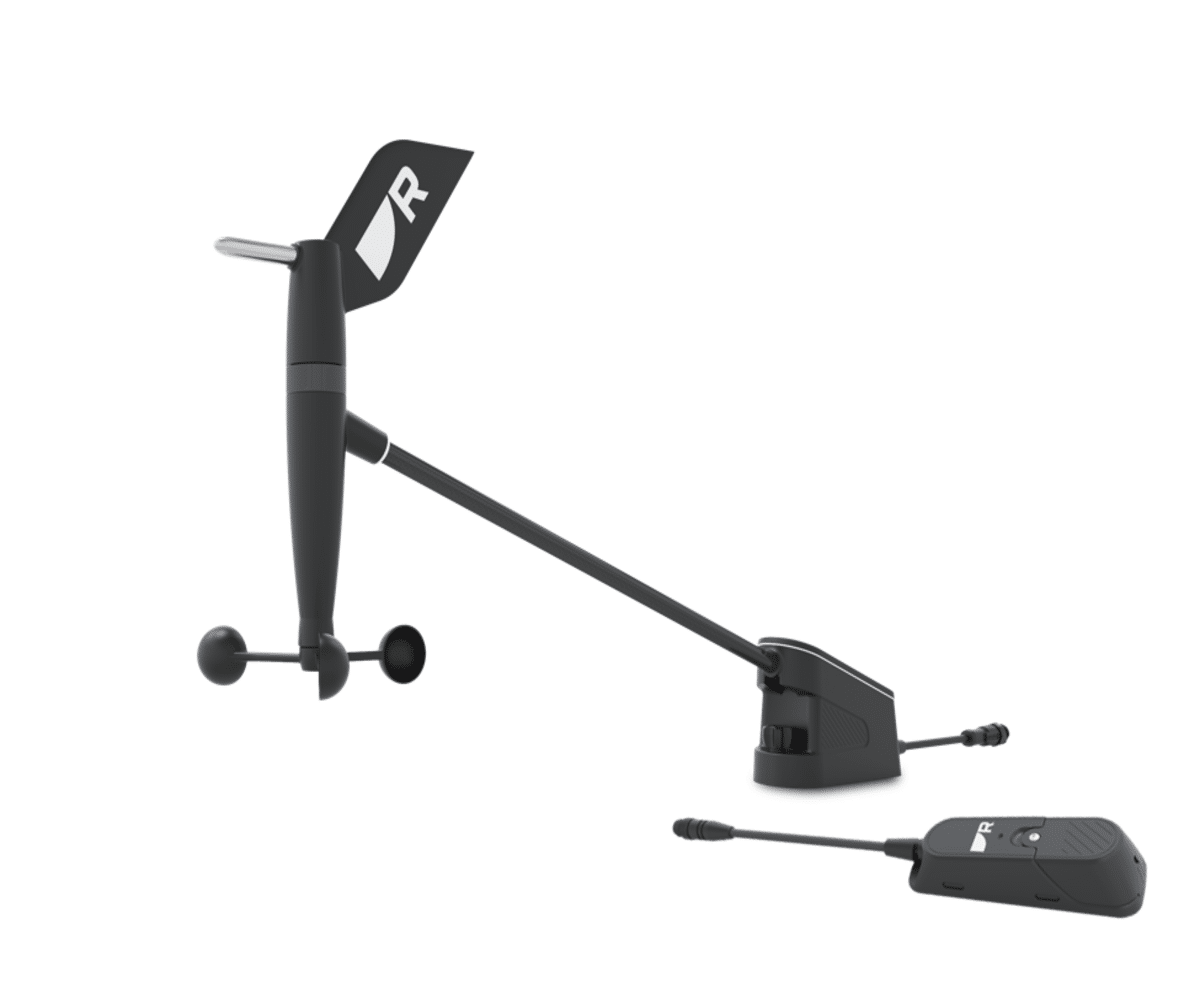

Capteur de vent Smart Wind RSW filaire
Le Smart Wind RSW Wired est un capteur de vent filaire conçu pour fournir des données de direction et de vitesse du vent. Il est livré avec un câble de mât Smart Wind de 30 m. Pour d’autres options de capteurs, voir la catégorie capteurs vent.
Compatibilité réseau et données AIS
L’i70s se connecte en SeaTalk NG et peut s’intégrer à un réseau NMEA2000 via adaptateur. Il peut aussi afficher des cibles AIS issues de récepteurs AIS NMEA2000. Pour un réseau SeaTalk 1ère génération, utiliser un câble adaptateur SeaTalk – SeaTalkNG.
- Afficheur i70s : écran TFT couleur 4,1” (320 × 240), luminosité 1 200 cd/m², 12 V (9–16 V), 143 mA, 1,7 W, étanchéité IPX6/IPX7, 1 × connecteur SeaTalk NG, LEN 3.
- Smart Wind RSW Wired : 12 V (9–16 V) via SeaTalk NG, consommation < 100 mW, LEN 1, étanchéité IPX6/IPX7, résistance au vent jusqu’à 185 kph, câble de mât 30 m.
- DST810 Gen2 : puissance 100 W, fréquence 235 kHz, profondeur min 0,5 m, profondeur max jusqu’à 100 m (NMEA2000), vitesse 0,3 à 45 nœuds, vitesse 5 Hz, profondeur 1 Hz, gîte/assiette 10 Hz, inclinaison de coque jusqu’à 22°, Bluetooth Low Energy (portée jusqu’à 30 pieds), longueur de câble 6 m, capteur température (-10°C à 40°C, précision ±0,5°C), LEN 3.
- Pas de données.
- Prévoir un backbone SeaTalk NG correctement terminé (terminateurs aux extrémités) et alimenté via le câble d’alimentation fourni.
- En intégration NMEA2000 (Micro-C), utiliser un adaptateur SeaTalkNG – DeviceNet pour le raccordement réseau.
- Respecter le cheminement du câble de mât (30 m) du capteur Smart Wind RSW et protéger les passages en tête de mât et aux cloisons.
- Pour la DST810 Gen2, réaliser l’étalonnage via l’application CAST d’Airmar (Bluetooth Low Energy) en suivant le manuel.
- Pour l’affichage AIS, le récepteur AIS doit être présent sur le réseau NMEA2000 et alimenter le bus en données.
Le pack fonctionne-t-il uniquement en SeaTalk NG ?
Le pack est prévu pour un réseau SeaTalk NG. Il peut aussi être raccordé à un réseau NMEA2000 (Micro-C) via un adaptateur SeaTalkNG – DeviceNet.
Quelles mesures fournit la sonde DST810 Gen2 ?
La sonde mesure la profondeur (1 Hz), la vitesse de l’eau (5 Hz) et la température. Elle intègre aussi un capteur d’attitude (gîte/assiette) et une connexion Bluetooth Low Energy pour l’étalonnage via l’application CAST.
La connectique réseau est-elle incluse pour une installation de base ?
Oui. Le pack inclut un connecteur dorsal 5 voies, un câble dorsal 3 m, un câble d’alimentation, un connecteur en T et deux terminateurs, pour démarrer un backbone SeaTalk NG.
- E70327 – i70s Multifunction Color Screen (x1)
- E70667 – Airmar DST810 0° (NMEA2000) (x1)
- E70670 – SmartWind RSW Anemometer – Wired (x1)
- A06031 – STNG Backbone Termination (x2)
- A06064 – STNG 5-way Backbone Connector (x1)
- A06035 – STNG Backbone Cable 3 m (x1)
- A06049 – STNG Power Cable (x1)
- A06028 – STNG T-connector (x1)
