Description
Présentation

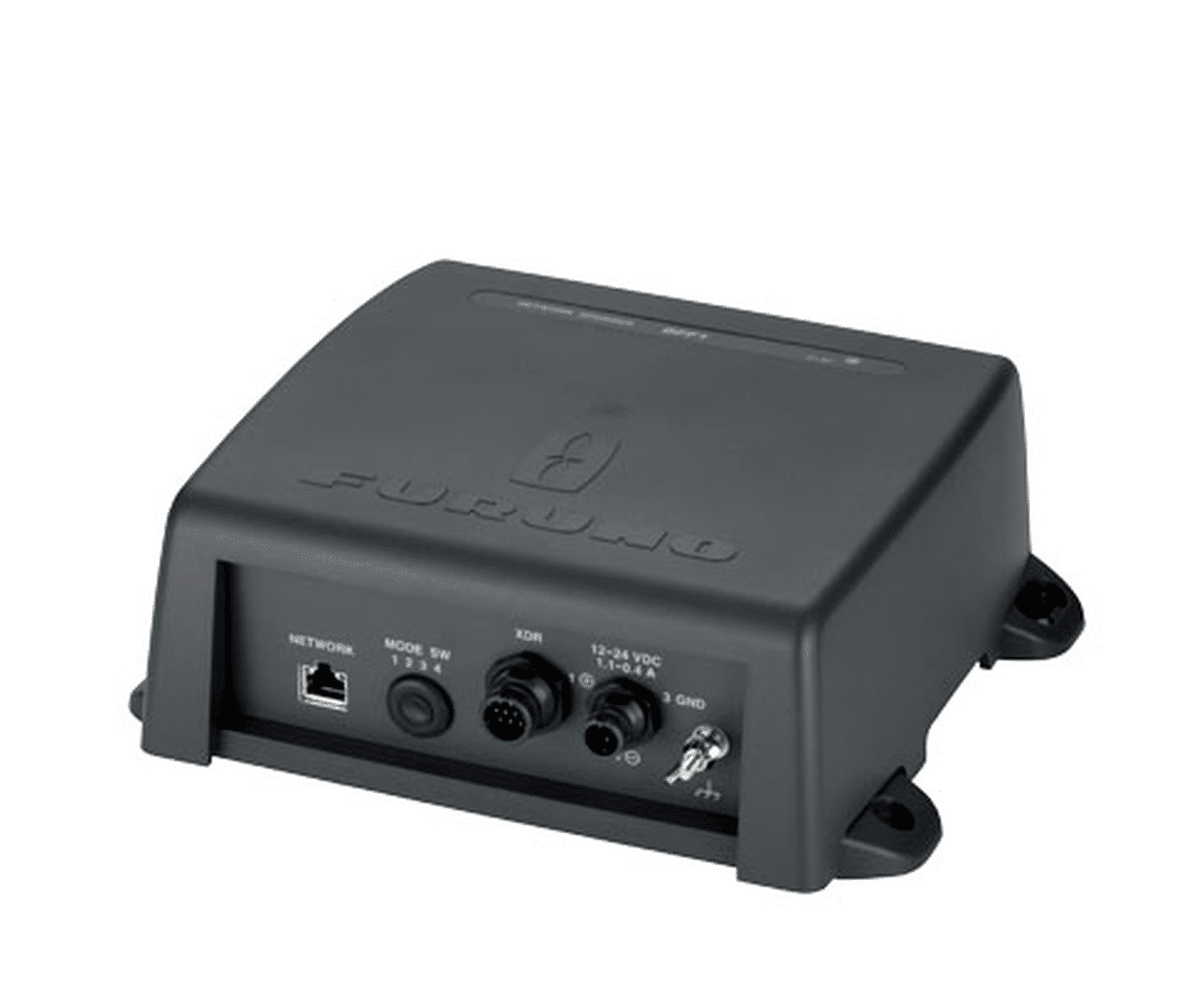

Le sondeur Furuno BBDS1 est un module Black Box CHIRP conçu pour les systèmes NavNet TZtouch, TZtouch2 et TZtouch3. Il convertit les signaux des sondes Furuno ou Airmar en données numériques haute précision et fournit une analyse en temps réel du relief sous-marin et de la nature du fond.

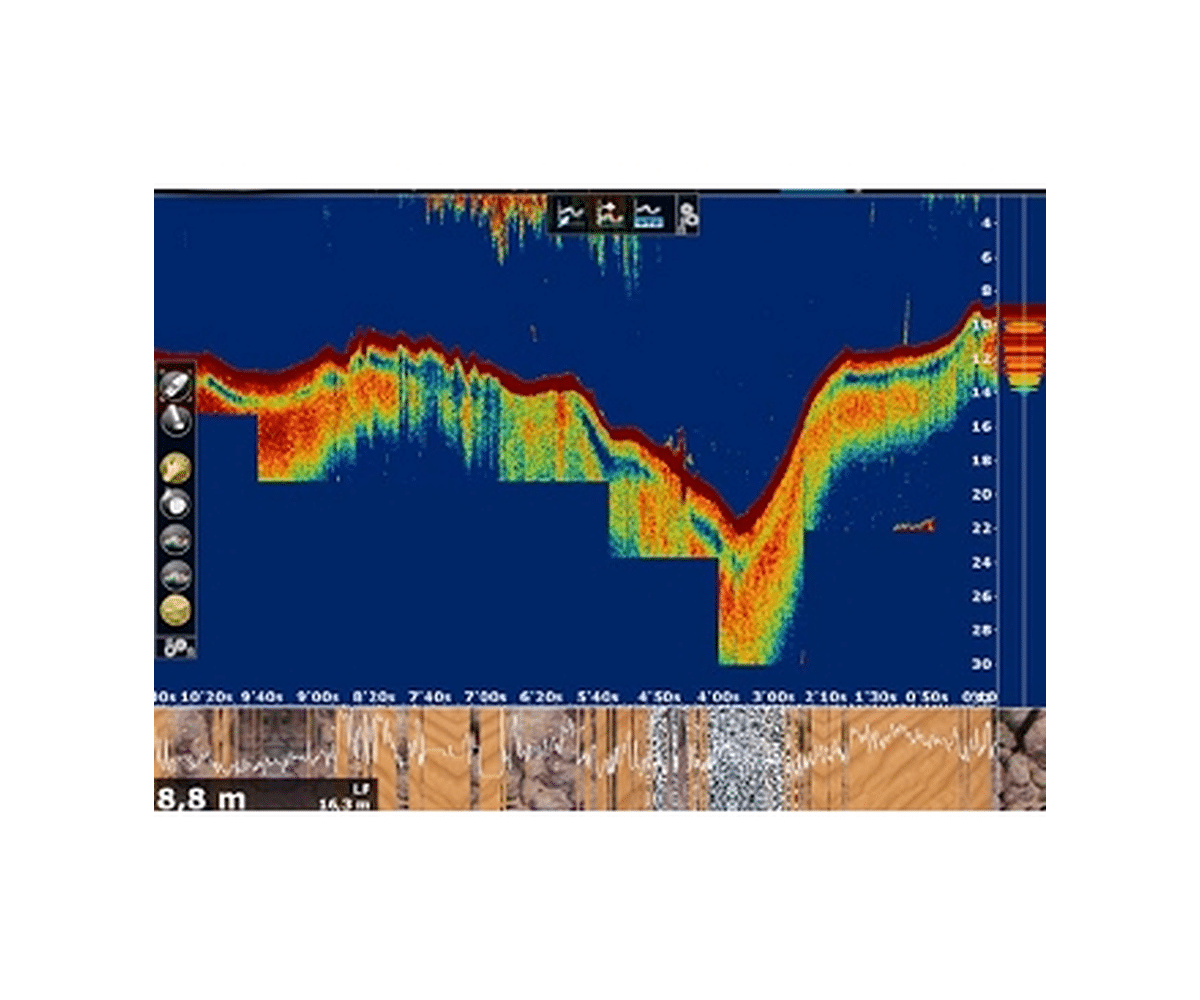

Grâce à la technologie Bottom Discrimination, le BBDS1 distingue les types de substrat (sable, vase, roche, corail). Il intègre également la fonction ACCU-FISH™, capable d’estimer la taille et la position des poissons sous le bateau. Son installation Plug & Play via le réseau Ethernet garantit une compatibilité immédiate avec les écrans NavNet.
Points forts
- Technologie CHIRP double fréquence 50 / 200 kHz
- Analyse de composition du fond (Bottom Discrimination)
- Fonction ACCU-FISH™ : identification des poissons
- Connexion Ethernet simple et rapide
- Compatible NavNet TZtouch, TZtouch2 et TZtouch3
- Puissance de sortie 600 W à 1 kW
Caractéristiques techniques
Données générales
- Fréquences : 50 kHz / 200 kHz (CHIRP)
- Puissance de sortie : 600 W – 1 kW
- Profondeur max. : environ 1 200 m (selon sonde)
- Alimentation : 12 / 24 V DC (10 W env.)
- Connexion : réseau Ethernet (RJ45) + transducteur 7 broches
- Dimensions : 235 × 200 × 63 mm
- Poids : 1,8 kg
Fonctions avancées
- Mode ACCU-FISH™ : évaluation de taille et densité des poissons
- Mode Bottom Discrimination : identification des fonds (sable, vase, roche, corail)
- Connexion Plug & Play avec écrans NavNet via Ethernet
Compatibilité
- Systèmes NavNet TZtouch / TZtouch2 / TZtouch3
- Sondes Airmar & Furuno (50/200 kHz)
Dans la boîte
- Module BBDS1 Black Box
- Câble d’alimentation
- Kit de fixation
- Notice d’installation
Conseils d’installation
- Monter le boîtier BBDS1 dans un emplacement ventilé et protégé de l’humidité.
- Connecter la sonde (50/200 kHz) sur le port transducteur 7 broches.
- Brancher le câble Ethernet au réseau NavNet.
- Configurer la source sondeur sur l’écran TZtouch.
FAQ
Q : Le BBDS1 est-il compatible avec TZtouchXL ?
R : Oui, via réseau Ethernet.
Q : Peut-on l’utiliser avec plusieurs écrans ?
R : Oui, un seul module peut alimenter plusieurs écrans NavNet connectés au réseau.
Q : Le module inclut-il une sonde ?
R : Non, la sonde est vendue séparément.
