Description

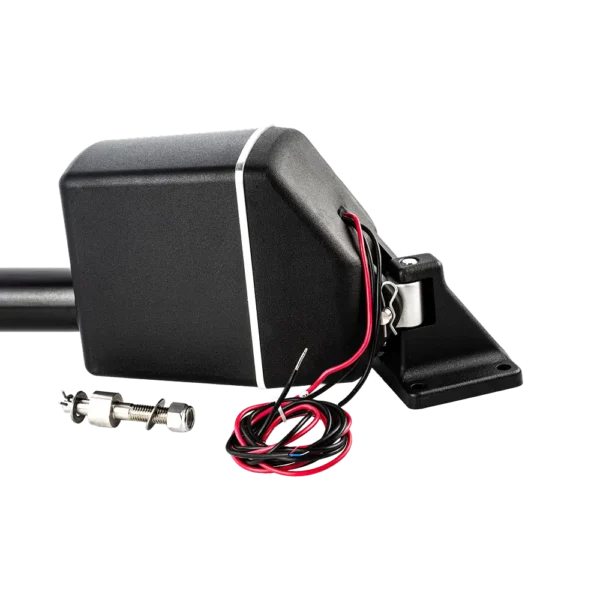

Le vérin Raymarine M81132 est un vérin linéaire mécanique Type 2 Long en 12 V. Il est prévu pour une direction mécanique et une installation sous le pont. De plus, sa course de 400 mm correspond à une large plage de barre. Enfin, l’embrayage électromécanique libère la barre quand le pilote est désengagé.
En pratique, ce vérin s’emploie avec un point fixe sur la structure et une tige reliée au secteur de barre ou à un bras de renvoi adapté. Ensuite, la cinématique de barre doit rester cohérente avec la course disponible. Cependant, la capacité réelle dépend du bras de levier et de l’état de la direction. Par conséquent, il faut vérifier l’implantation avant montage.
De plus, ce modèle est donné pour un déplacement bateau indicatif jusqu’à 20 000 kg, selon la géométrie de barre. En effet, ce repère constructeur ne remplace pas une validation de l’installation. Toutefois, la référence du produit reste M81132 et l’alimentation est en 12 V CC. Enfin, la compatibilité pilote indiquée est l’ACU-400 via réseau SeaTalkng / NMEA 2000.
Caractéristiques techniques
| Paramètre | Valeur |
|---|---|
| Type | Vérin linéaire mécanique — Type 2 Long |
| Tension | 12 V CC |
| Course | 400 mm |
| Déplacement bateau indicatif | Jusqu’à 20 000 kg |
| Embrayage | Électromécanique (barre libre quand le pilote est désengagé) |
| Compatibilité pilote | ACU-400 — réseau SeaTalkng / NMEA 2000 |
| Utilisation | Directions mécaniques (liaison secteur de barre / bras de renvoi) |
| Référence Raymarine | M81132 |
En revanche, les capacités réelles dépendent de la géométrie de barre, du bras de levier et de l’état de la direction.
Variantes du produit
- Aucune variante disponible pour ce modèle.
Accessoires compatibles
- Pas de données.
Conseils d’installation et d’utilisation
- En pratique, validez la géométrie de barre avant de fixer le point d’ancrage.
- Ensuite, contrôlez l’alignement tige / secteur de barre sur toute la course.
- De plus, prévoyez un passage de câble protégé jusqu’à l’unité de puissance du pilote.
- Toutefois, respectez les gabarits et la documentation fournie pour le montage sous le pont.
Ce modèle convient-il à un bateau de 18 t ?
Oui, le Type 2 Long est donné jusqu’à 20 000 kg de déplacement indicatif. Toutefois, il faut vérifier la géométrie de barre. En effet, le bras de levier et la cinématique influencent l’effort réel.
Quelle centrale de pilote utiliser ?
Ce vérin Type 2 Long 12 V est indiqué compatible avec une centrale ACU-400. De plus, l’intégration réseau mentionnée est SeaTalkng / NMEA 2000.
La barre est-elle libre lorsque le pilote est coupé ?
Oui, l’embrayage électromécanique libère la barre lorsque le pilote est désengagé. Ainsi, la direction reste manœuvrable sans entraînement du vérin.
Quelle différence avec la version 24 V ?
La différence porte sur la tension d’alimentation. En revanche, ce modèle est en 12 V (M81132). La version 24 V citée est M81134.
- Vérin linéaire mécanique Type 2 Long 12 V (M81132)
- Documentation et gabarits
- Éléments de fixation de base (selon lot)
