Description
NavNet TZtouchXL : grand écran, grande clarté, grandes fonctions

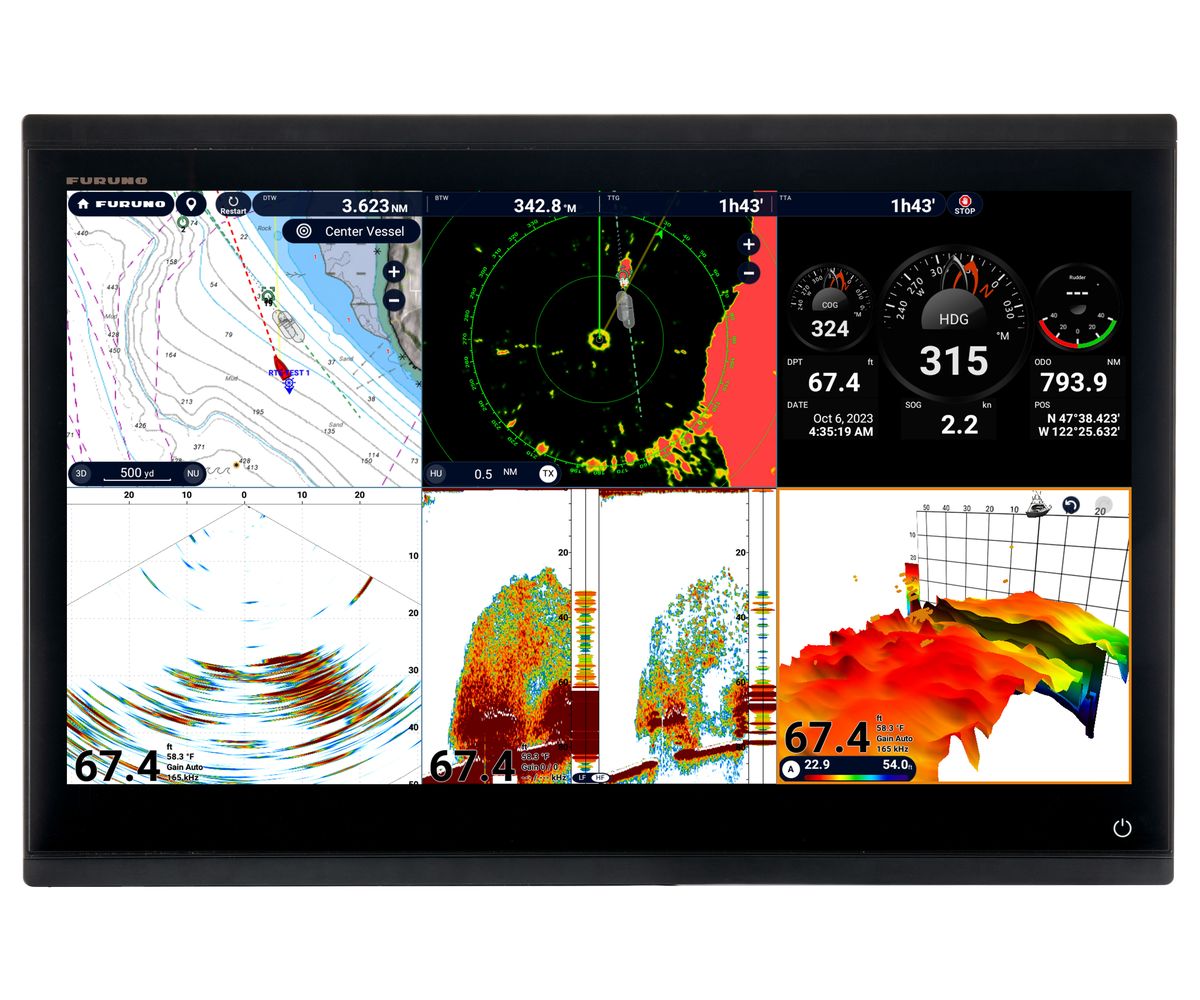

Les TZtouchXL sont des écrans multifonctions extra-larges 22″ et 24″ au design glass-bridge.
D’abord, l’affichage IPS FHD reste lisible sous tous les angles. Ensuite, l’interface tactile est fluide et simple.
Enfin, l’intégration réseau ouvre la porte aux radars, sondeurs, AIS, pilote et bien plus encore.
Côté cartographie, TZ Maps apporte des cartes nettes, des thèmes de couleurs et des palettes pêche configurables.

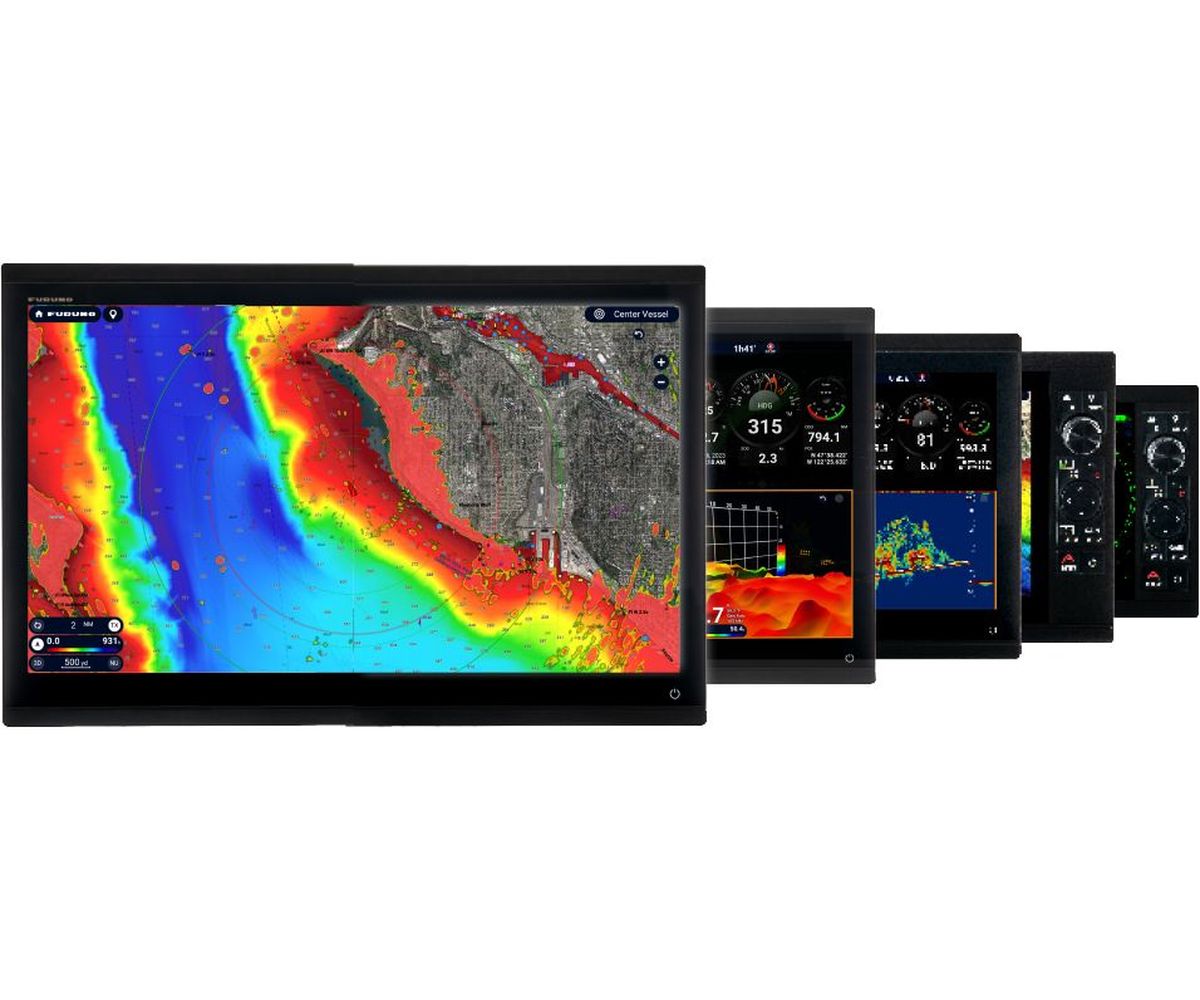

De plus, les modèles TZT22X et TZT24X affichent les données sonar/GPS des autres MFD
(TZT10X/13X/16X/TZT2BB) via le réseau, même s’ils n’intègrent pas de GPS interne ni de sondeur TrueEcho CHIRP.
Radar avancé : Risk Visualizer & AI Avoidance Route
.
D’une part, Risk Visualizer analyse à 360° et met en avant les cibles à risque avec des icônes claires.
D’autre part, AI Avoidance Route propose instantanément une route d’évitement basée sur le radar et la carte.
Ainsi, vous gagnez du temps et vous gardez vos distances en un geste (envoi possible vers NavPilot).
Mise à jour v25 : Mouillage dynamique, TZ Weather & Sonar 360°
- Mouillage dynamique : zones de protection vert/orange/rouge selon vent et topo TZ Maps.
- TZ Weather : prévisions locales, timeline, calques, météogrammes et téléchargements auto.
- CSH-10 360° : intégration LAN et superposition sonar en temps réel directement sur la carte.
Caractéristiques techniques
| Caractéristique | TZT22X | TZT24X |
|---|---|---|
| Écran | 22″ TFT IPS multitouch | 24″ TFT IPS multitouch |
| Définition | FHD 1920×1080 | |
| Luminosité | ≈ 900 cd/m² | |

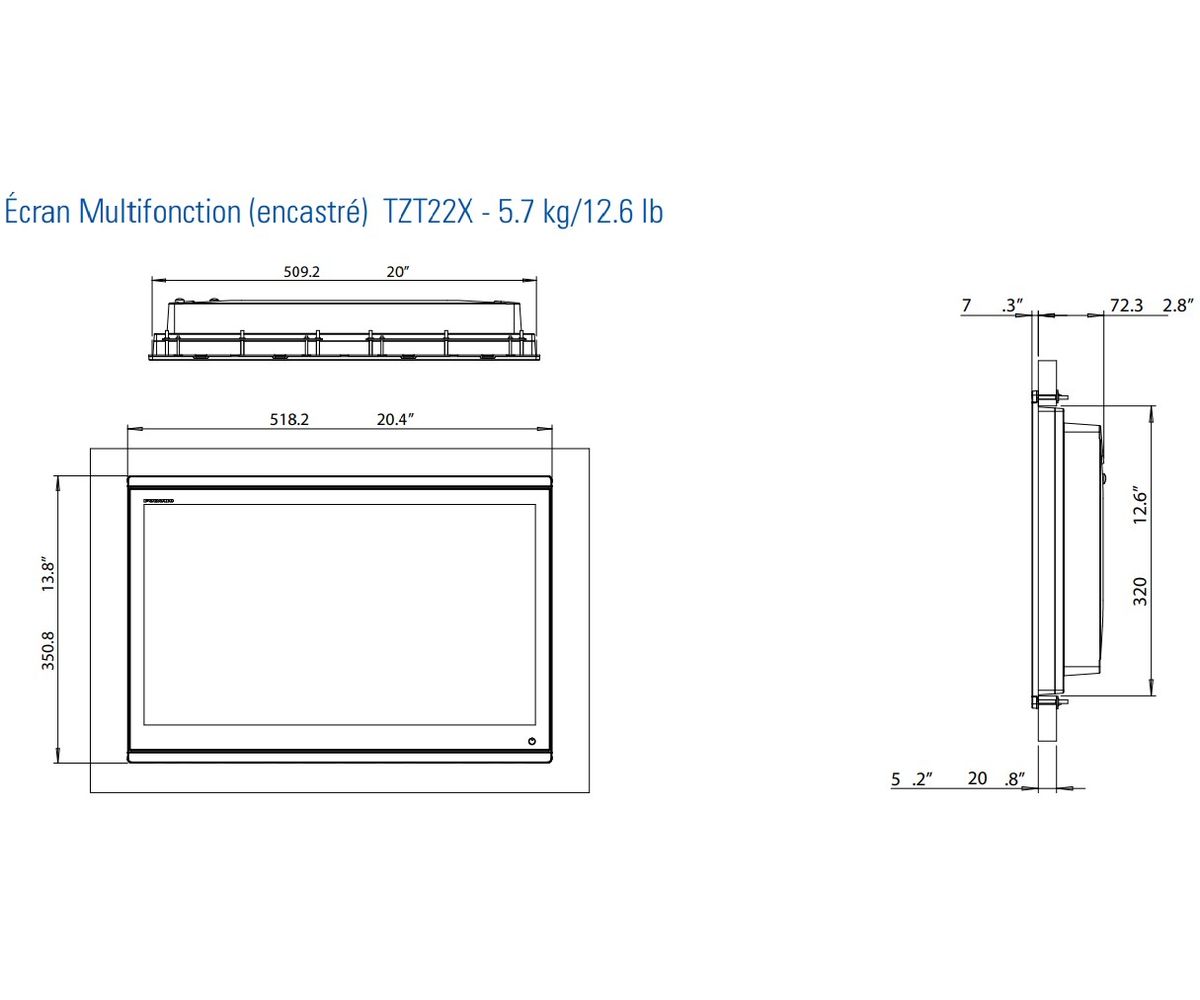

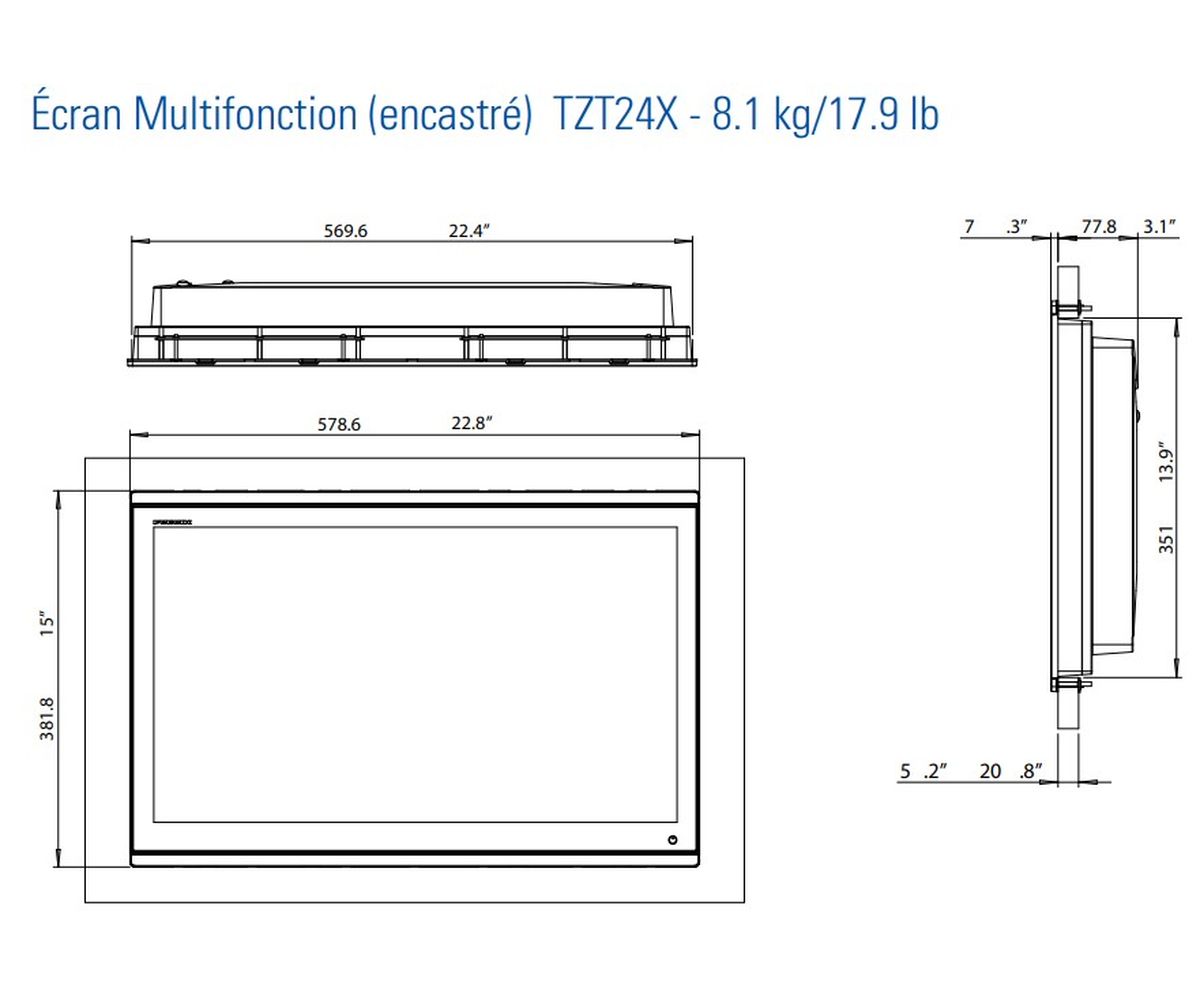

| Montage | Flush-mount (affleurant) | |
| GPS interne | Non (affichage via réseau possible) | |
| Sondeur intégré | Réseau uniquement (TrueEcho/SideScan via MFD compatibles) | |
| Wi-Fi | Intégré | |
| Cartes | TZ Maps, MM3 Vector (C-MAP), Raster/Vector/Photo/3D/CMOR | |
| Lecteur cartes | 1 slot microSD (arrière) | |
| Poids | ≈ 5,7 kg | ≈ 8,1 kg |
| Ethernet | 1× 1000BASE-T | |
| NMEA 2000 | 1 port | |
| NMEA 0183 | 1 sortie (pas d’entrée) | |
| Entrées vidéo | 1× NTSC/PAL + 1× HDMI (≤ 1080p) | |
| Sortie vidéo | 1× HDMI 1080p | |
| USB | 1× USB 3.0 (tactile/contrôle) | |
| AUX I/O | 2 ports (événement / alim externe) | |
| Port sonde | — (utiliser modules/MFD réseau) | |
| MFD réseau | Jusqu’à 6 via Ethernet (hors présence TZT2BB) | |
| Caméras | IP & analogiques | |
| Température | −15 °C à +55 °C | |
| Humidité | ≤ 93 % à 40 °C | |
| Indice IP | IP56 | |
| Alimentation | 12–24 V DC | |
| Courant | ≈ 5,4–2,7 A | ≈ 7,0–3,5 A |
| Conso typique | ≈ 31,2 W | |
Dans la boîte
Conseils d’installation
- D’abord, préparez une découpe flush-mount et vérifiez l’aération derrière le tableau.
- Ensuite, reliez l’alimentation 12–24 V DC (section adaptée + fusible) et mettez à la masse.
- Puis, câblez le réseau : Ethernet (radar/sonar/MFD), NMEA 2000 (capteurs), et la sortie NMEA 0183 si besoin.
- Après mise sous tension, chargez vos zones TZ Maps (microSD) et réglez les superpositions (radar/sonar/ météo).
- Enfin, testez Risk Visualizer, AI Avoidance, Mouillage dynamique et l’envoi de route au NavPilot.
FAQ
Q : Les TZT22X/24X ont-ils un GPS ou un sondeur intégrés ?
R : Non ; cependant, ils affichent le GPS/sondeur des MFD ou modules réseau raccordés.
Q : Puis-je superposer le sonar sur la carte ?
R : Oui avec le CSH-10 360° (v25), en connexion LAN, pour des échos en temps réel sur la carte.
Q : Comment fonctionne AI Avoidance Route ?
R : Le système calcule une route d’évitement depuis les données radar/TZ Maps et peut l’envoyer au NavPilot.
Q : Que change TZ Weather ?
R : Vous obtenez des prévisions locales, une timeline et des calques interactifs pour planifier au bon moment.
