Description
Une gamme MFD pensée pour la navigation et le sonar
Objectif : regrouper navigation et sonar sur un écran tactile unique.
Le Raymarine Axiom+ RV est une gamme de combinés GPS sondeurs (MFD) disponible en 7″, 9″ et 12″.
Sur Nautiboutique, les variations portent sur la taille d’écran et sur l’option bundle avec ou sans sonde RV-100.
Lisibilité et contrôle tactile en conditions réelles
Écran IPS lumineux + HydroTough : lisibilité et usage plus serein.
L’écran IPS est prévu pour rester lisible au soleil, avec une luminosité élevée selon les versions. Le revêtement HydroTough vise à limiter les traces (eau/huile)
et à conserver un contrôle tactile plus stable en conditions humides.
RealVision 3D : lecture multi-vues du fond
CHIRP / DownVision / SideVision / RealVision 3D : des vues complémentaires.

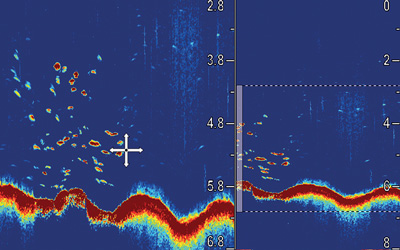

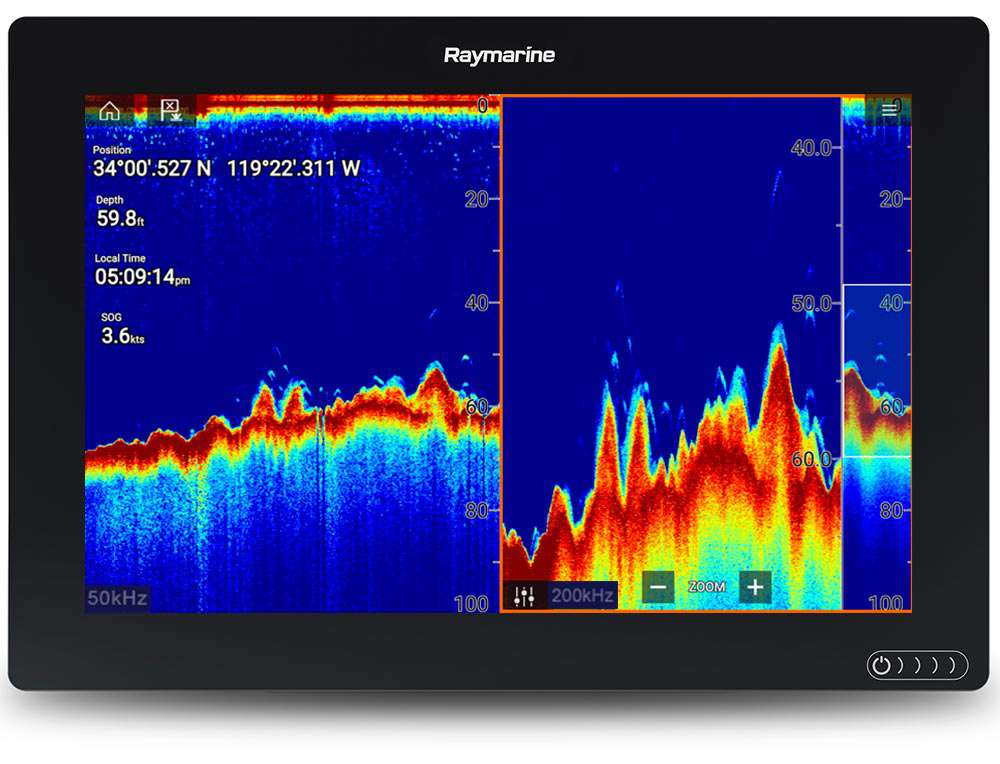

Axiom+ RV combine plusieurs vues sonar : CHIRP haute fréquence pour la détection, DownVision pour la lecture détaillée sous la coque,

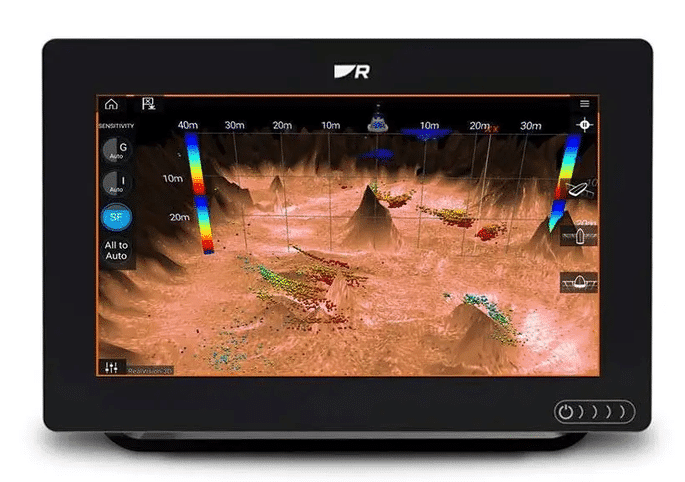

SideVision pour l’exploration latérale, et RealVision 3D pour interpréter reliefs et structures.

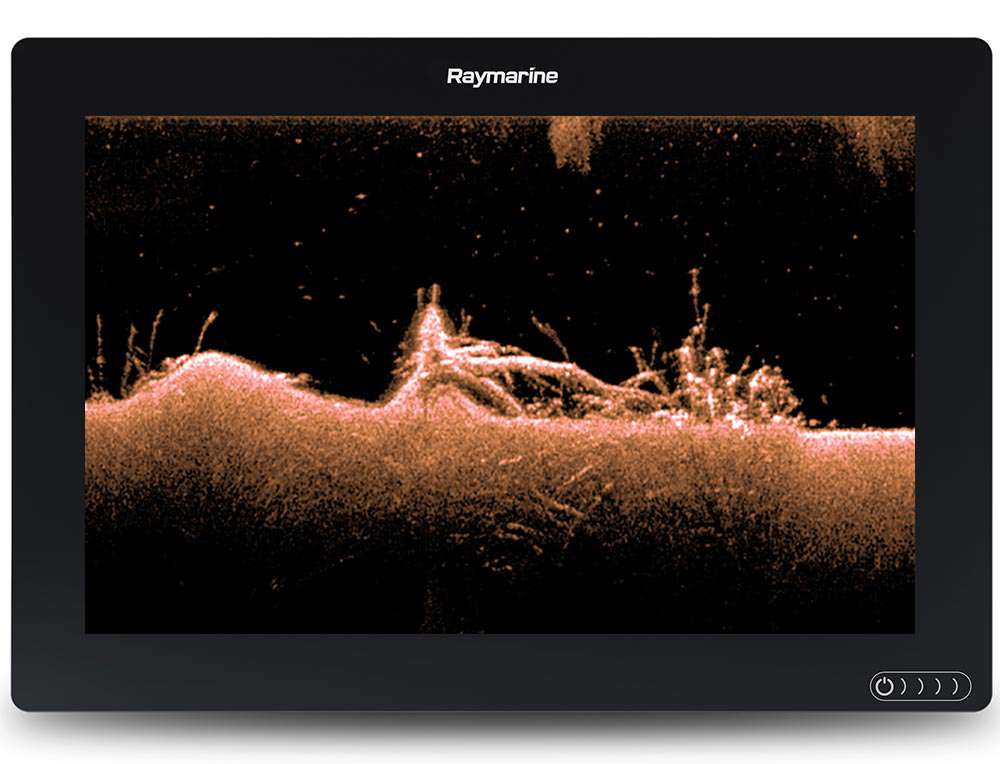

DownVision : lecture verticale détaillée.
Utile pour distinguer le fond, les structures proches et les détails sous le bateau, notamment sur les zones de pêche ou de mouillage.

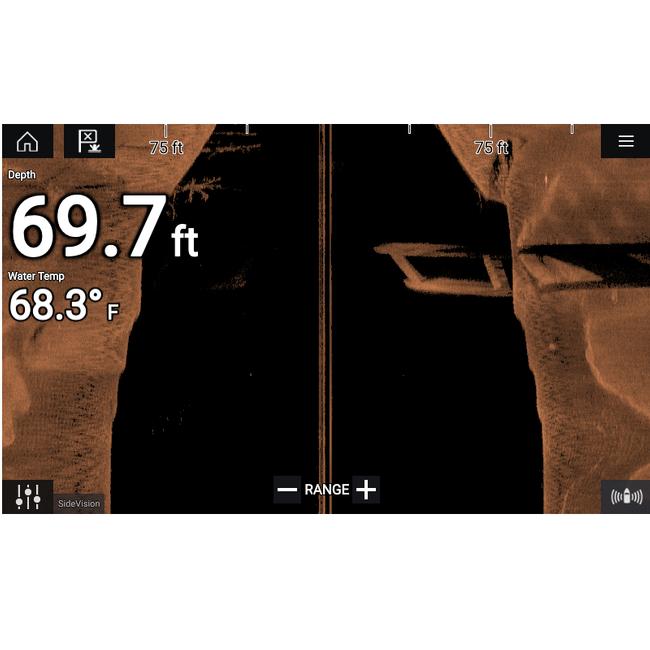

SideVision : exploration latérale.
Pratique pour “scanner” une zone sans repasser exactement au-dessus : bordures, cassures, épaves, structures.
Intégration à bord : NMEA 2000, RayNet, GNSS 10 Hz
Réseau et évolutivité : centraliser les données et faire évoluer l’installation.
Axiom+ RV s’intègre via NMEA 2000 (données capteurs/instruments) et RayNet (réseau Ethernet). Le GNSS intégré (10 Hz) est prévu pour une position plus fluide
et une meilleure stabilité d’affichage.
| Axiom+ 7 RV | Axiom+ 9 RV | Axiom+ 12 RV | |
|---|---|---|---|
| Dimensions (tourillon) (L × H × P avec câbles) | 250,4 × 162,5 × 218 mm | 265,03 × 187,81 × 178 mm | 314 × 217 × 178 mm |
| Dimensions (encastré) (L × H × P avec câbles) | 201,1 × 133 × 218 mm | 244,08 × 157,78 × 178 mm | 314 × 226,72 × 178 mm |
| Axiom+ 7 RV | Axiom+ 9 RV | Axiom+ 12 RV | |
|---|---|---|---|
| Taille | 7″ | 9″ | 12″ |
| Résolution | 1024 × 600 | 1280 × 720 | 1280 × 800 |
| Luminosité | 1 800 nits | 1 500 nits | 1 800 nits |
| Type / tactile | IPS ; multi-touch 2 points | ||
| Protection | HydroTough | ||
| Plage de tension | 8 à 16 V DC |
|---|---|
| Tension nominale | 12 V DC |
| Fusible | 7 A |
| Consommation (7 / 9 / 12) | 7 : 9,84 W ; 9 : 11,98 W ; 12 : 18,96 W |
| NMEA 2000 (LEN) | 1 |
| Technologies sonar | CHIRP (conique), DownVision, SideVision, RealVision 3D |
|---|---|
| Puissance / fréquences | Sondeur numérique 600 W intégré ; 50 kHz et 200 kHz |
| Échelle de profondeur | CHIRP : 0,6 à 274 m ; DownVision : 0,6 à 183 m ; SideVision : 0,6 à 91 m ; RealVision 3D : 0,6 à 91 m |
| Connexion sonde | Connecteur RealVision 25 broches ; adaptateur A80490 requis pour sondes CPT-S |
| GNSS | GPS, GLONASS, Beidou |
|---|---|
| Satellites suivis | Jusqu’à 28 simultanément |
| Rafraîchissement | 10 Hz |
| Précision de position | Sans SBAS : ≤ 15 m (95 %) ; avec SBAS : ≤ 5 m (95 %) |
| Étanchéité | IPx6, IPx7 |
|---|---|
| Température de fonctionnement | -25 °C à +55 °C |
| Température de stockage | -30 °C à +70 °C |
| Humidité | Jusqu’à 93 % à 40 °C |
| NMEA 2000 | DeviceNet (connecteur mâle intégré au câble d’alimentation) |
|---|---|
| Ethernet | RayNet (10/100 Mbits/s) |
| Sans fil | Wi-Fi 802.11 b/g/n ; Bluetooth 4.0 |
| Stockage | Interne 16 Go (14 Go utilisables) ; 1 slot microSDXC |
| Type | Sonde tableau arrière RealVision 3D ; 4 canaux (CHIRP, DownVision, SideVision, RealVision 3D) |
|---|---|
| Câble | 8 m |
| Dimensions / poids | Longueur 256,6 mm ; hauteur 120,5 mm ; poids (avec support) 0,647 kg |
| Environnement | IPx6 (surfaces extérieures à la coque uniquement), IPx7, IPx8 ; fonctionnement -2 °C à +55 °C ; stockage -20 °C à +70 °C |
| Stabilisation | AHRS intégré |
Produit parent avec options.
Taille : 7″, 9″ ou 12″.
Bundle : sans sonde ou avec sonde RV-100.
Références associées :
7″ sans sonde : E70635
7″ avec sonde RV-100 : E70635-03
9″ sans sonde : E70637
9″ avec sonde RV-100 : E70637-03
12″ sans sonde : E70639
12″ avec sonde RV-100 : E70639-03
Pas de données.
Choisir la taille d’écran
Validez l’encombrement (encastré ou tourillon) et la profondeur avec câbles avant la découpe.
En écran partagé navigation + sonar, les tailles 9″ et 12″ améliorent le confort de lecture.
Bundle avec sonde RV-100 : pour une installation complète
La RV-100 est prévue pour un montage tableau arrière et permet d’exploiter les vues RealVision 3D, SideVision et DownVision.
Si vous avez déjà une sonde ou un projet de sonde différent, la version sans sonde est plus adaptée.
Réseau et câblage
NMEA 2000 via DeviceNet sur le câble d’alimentation, et RayNet pour le réseau Ethernet.
Vérifiez la topologie NMEA 2000 (alimentation, terminateurs, longueurs) avant installation.
Alimentation 12 V
Plage 8–16 V DC, nominal 12 V DC. Sur grandes longueurs, surveillez la chute de tension et dimensionnez correctement la protection de ligne.
Q : Quelle est la différence entre une version sans sonde et une version avec sonde RV-100 ?
R : La version sans sonde correspond à l’écran Axiom+ RV. La version avec sonde inclut une sonde RV-100 (montage tableau arrière) fournie dans le bundle.
Q : Quelles tailles d’écran existent sur la gamme Axiom+ RV ?
R : 7″, 9″ et 12″.
Q : Le Raymarine Axiom+ RV est-il compatible NMEA 2000 ?
R : Oui, connexion NMEA 2000 via DeviceNet sur le câble d’alimentation.
Q : Quelle alimentation est requise ?
R : 12 V DC nominal, plage 8 à 16 V DC, fusible 7 A.
Q : Quelles vues sonar sont disponibles ?
R : CHIRP (conique), DownVision, SideVision et RealVision 3D.
Q : Le GPS est-il intégré ?
R : Oui, GNSS intégré (GPS, GLONASS, Beidou) avec rafraîchissement 10 Hz.
Version sans sonde (contenu Axiom+ RV)
- Écran multifonction (MFD)
- Étrier à tourillon
- Molettes de tourillon (x2)
- Capot de protection solaire
- Documentation
- Joint pour montage encastré
- Goujons filetés M5×58 (x4)
- Écrous moletés M5 (x4)
- Câble d’alimentation/NMEA 2000 (alimentation 1,5 m + NMEA 2000 0,5 m)
- Adaptateur DeviceNet vers SeaTalkng (120 mm)
Version avec sonde (ajout RV-100)
- Sonde RV-100 (câble 8 m)
- Support de montage de la sonde
- Plaque d’écusson
- Serre-câbles / clips câble (x5)
- Vis autoforeuses 3,9×13 (x9)
- Vis autoforeuses 4,2×18 (x3)
- Kit connecteur câble (joints/anneaux/collier/outillage)
- Boulon cranté M10×65
- Écrou nylock cranté M10
- Documentation
