Description
Station Météo WXS 110 et 150 – Airmar
La station météo Airmar WXS 110 et 150 est conçue pour fournir des données météorologiques marines essentielles à bord. Elle transmet en continu les informations de vent apparent, de température de l’air, d’humidité relative et de pression barométrique via des interfaces normalisées. Elle s’intègre dans les réseaux de navigation existants grâce à ses sorties compatibles NMEA et série.
Le modèle WXS 110 fournit les mesures météorologiques de base nécessaires à la navigation. Le modèle WXS 150 ajoute un compas électronique deux axes ainsi que les données de tangage et de roulis, permettant une exploitation étendue par les centrales compatibles.
Les capteurs de vent utilisent une technologie ultrasonique sans pièce mobile. Cette conception limite l’usure mécanique et réduit les besoins de maintenance tout en assurant une continuité de mesure adaptée à l’environnement marin.
La station est conçue pour une installation en tête de mât ou en zone dégagée. Son boîtier est prévu pour un usage extérieur et répond aux contraintes environnementales rencontrées en navigation.
Général |
|
| Modèles | 110WXS, 150WXS |
| Mesures | Vent apparent (vitesse et direction), température de l’air, humidité relative, pression barométrique. Le modèle 150WXS ajoute compas 2 axes et pitch/roll. |
| Technologie vent | Ultrasons, sans pièces mobiles, amortissement configurable. |
| Interfaces | NMEA 0183, NMEA 2000, RS-232, RS-422, protocole ASCII délimité par virgules. |
| Taux de sortie | 1 Hz typique, sélectionnable. 10 Hz maximum recommandé. |
| Vent | |
| Vitesse du vent | Plage 0 à 40 m/s, précision 5 % à 10 m/s sous 4 angles, résolution 0,1 m/s. |
| Direction du vent | Plage 0 à 359,9°, précision ±3° à 10 m/s, résolution 0,1°. |
| Température / Humidité / Pression | |
| Température de l’air | Plage -40 à +80 °C, précision ±0,3 °C à 20 °C, résolution 0,1 °C. |
| Humidité relative | Plage 0 à 100 % RH, précision ±3 % RH de 0 à 90 % à 20 °C, résolution 0,1 % RH. |
| Pression barométrique | Plage 300 à 1100 hPa, précision ±0,5 hPa à 25 °C, résolution 0,1 hPa. |
| Fonctions additionnelles 150WXS | |
| Compas 2 axes | Plage 0 à 359,9°, précision 1° RMS au niveau, résolution 0,1°. |
| Pitch et Roll | Capteurs MEMS, plage ±50°, précision ±1° dans ±30°, résolution 0,1°. |
| GPS | Précision position typique 3 m CEP. |
| Alimentation | |
| Tension d’alimentation | 9 à 40 V DC. |
| Consommation | 110WXS : <55 mA à 12 V. 150WXS : <75 mA à 12 V. LEN NMEA 2000 : 2. |
| Environnement / Montage | |
| Température de fonctionnement | -25 à +55 °C. |
| Indice de protection | IPX4. Conformité CE, RoHS, IEC61000-4-2, IEC60945, IEC60950-1C, IEC60950-22A, EN55022, EN55024, EN15014982. |
| Montage | Filetage base standard 1″-14 UNS (option 3/4″ NPT). Câbles vendus séparément. |

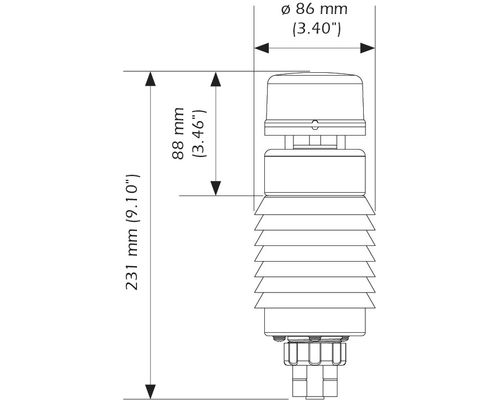

| Dimensions / Poids | |
| Poids 110WXS | Env. 300 g. |
| Poids 150WXS | Env. 325 g. |
Variantes du produit
- Modèle : 110WXS ; Port : RS232
- Modèle : 110WXS ; Port : RS422
- Modèle : 150WXS ; Port : RS232
- Modèle : 150WXS ; Port : RS422
- Pas de données
Conseils d’installation et d’utilisation
- Installer la station dans une zone dégagée afin de limiter les perturbations du vent.
- Respecter le filetage et le couple de serrage recommandés par le fabricant.
- Vérifier la compatibilité de l’interface choisie avec l’électronique de bord.
- Contrôler les données après installation avant une utilisation prolongée.
Quelle est la différence principale entre la WXS 110 et la WXS 150 ?
La WXS 150 intègre en plus un compas électronique deux axes et les informations de pitch et de roll. La WXS 110 fournit uniquement les données météorologiques.
Les deux modèles utilisent-ils les mêmes interfaces de communication ?
Les deux modèles sont disponibles avec des interfaces RS232 ou RS422 et peuvent être intégrés sur des réseaux NMEA compatibles.
Le vent mesuré correspond-il au vent réel ?
La station mesure le vent apparent. Le calcul du vent réel dépend de la centrale de navigation connectée.
- Station météo Airmar WXS 110 ou WXS 150 selon version
- Documentation constructeur
